1つの点に壁が3つ接続している場合の接続の設定方法

1つの点に3つ壁が接続している場合に、壁に対して接合部順位の設定をする必要があります。

3Dウィンドウで表面材質の位置や平面図での壁の包絡が思い通りにならない場合に、壁の設定の接合部順を修正すると解決することができます。

現象

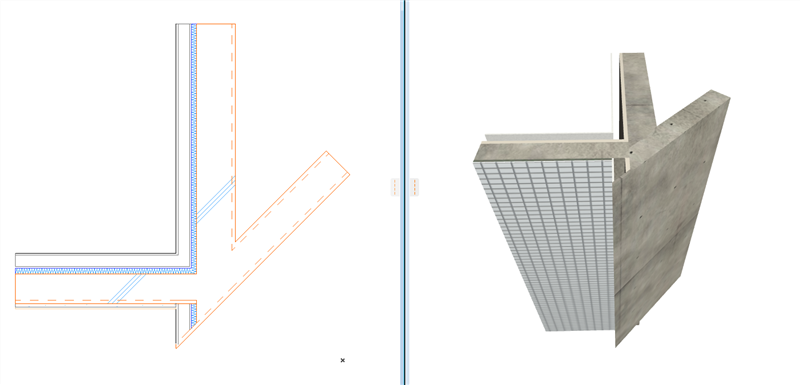

1点に壁が3つ入力されている場合、包絡がおかしくなってしまう。

解決方法

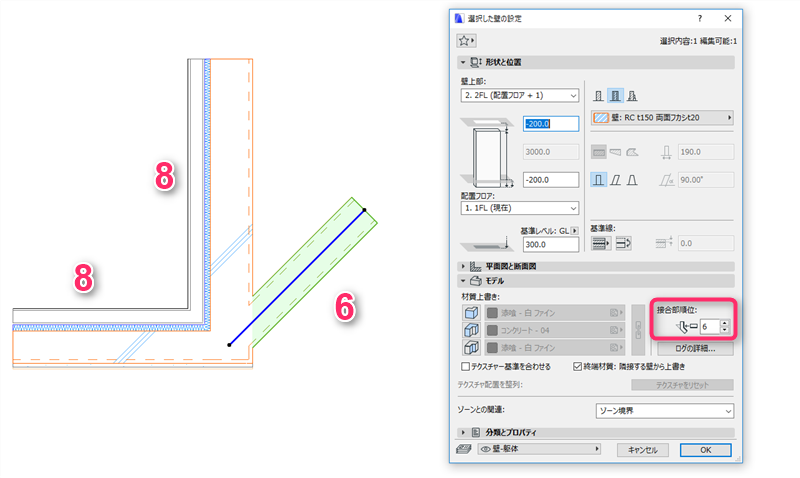

壁の設定を開き、「接合部順位」を調整して、どちらかの壁に優先度をつけます。

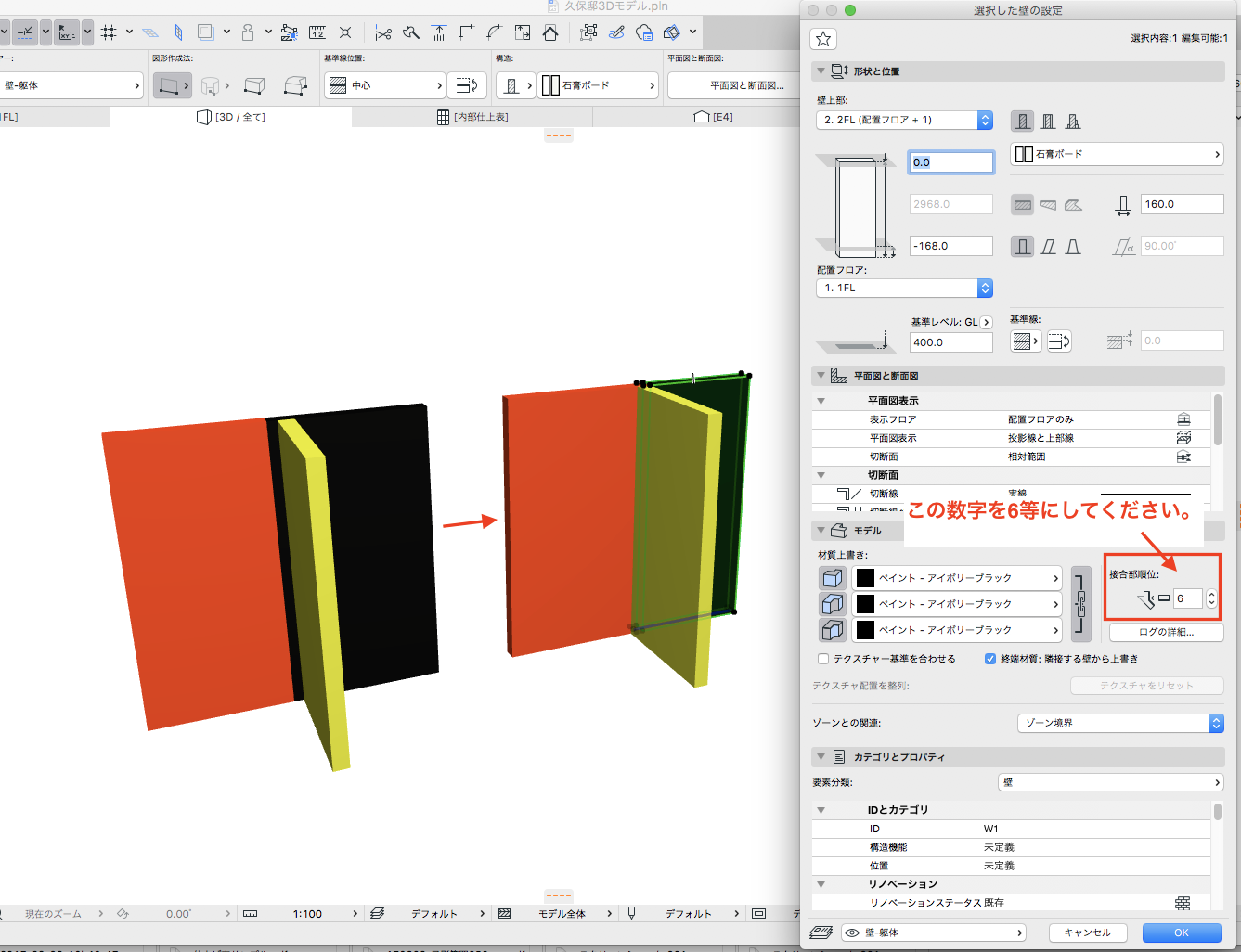

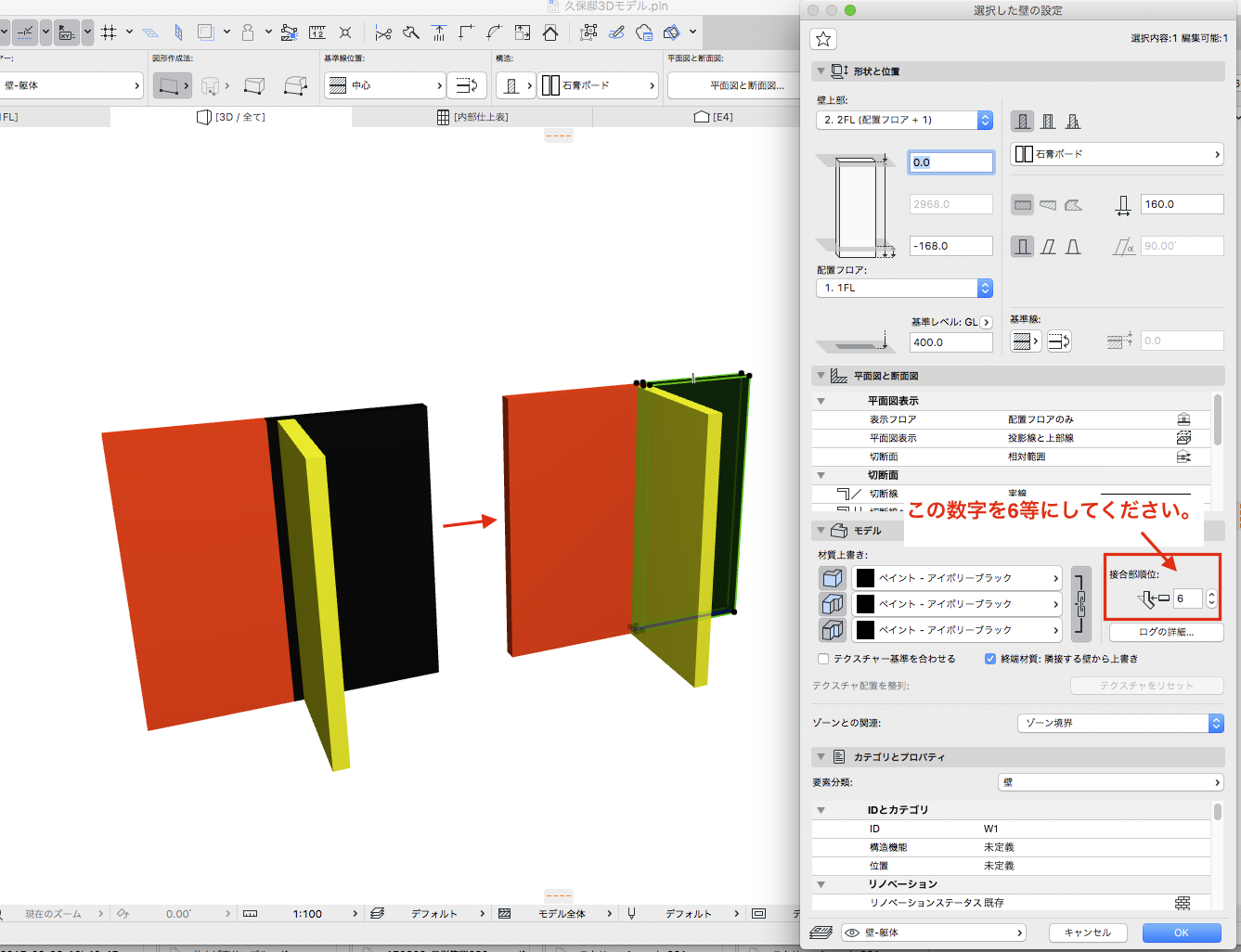

材質の場合も壁の接合部順位を修正すると解決できます。
