コンクリートの壁に打継目地を表現したいことがあるかと思います。
その場合はARCHICADのビルディングマテリアルとレイヤーの機能を利用して表現することが可能です。

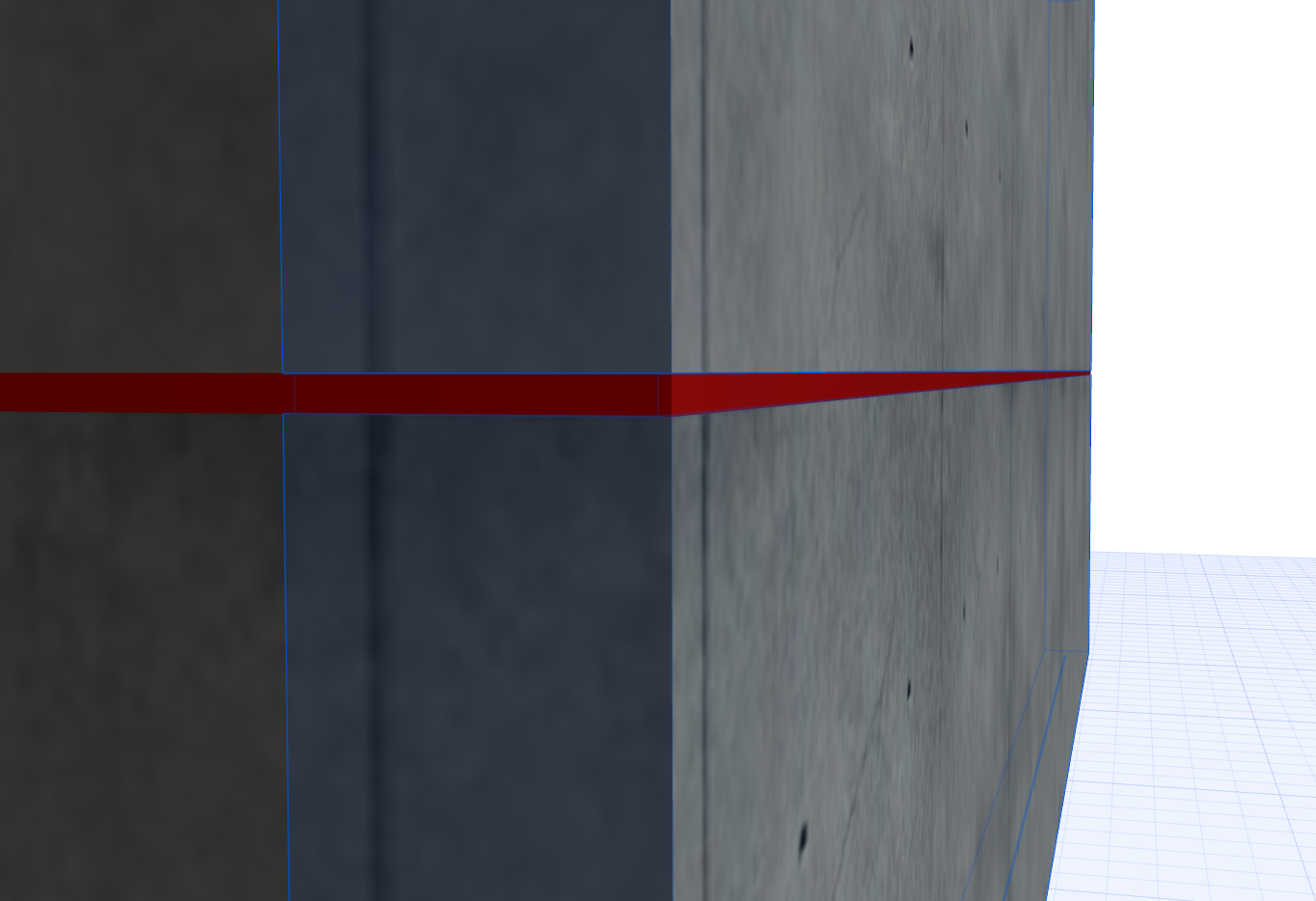

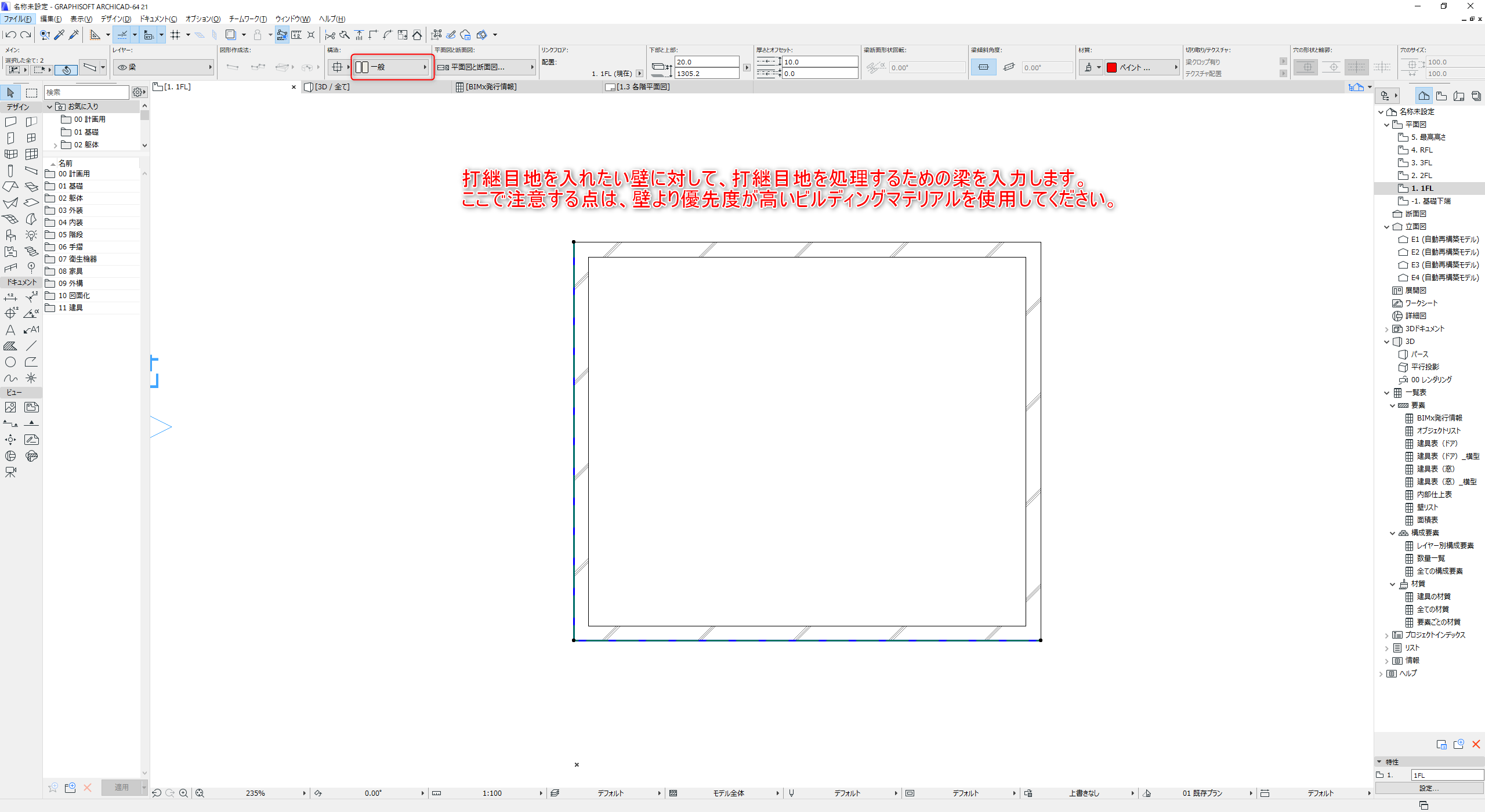

壁に対して、打継目地を入れたいところに梁を入力します。
設定は、壁より強いビルディングマテリアルを使用してください。

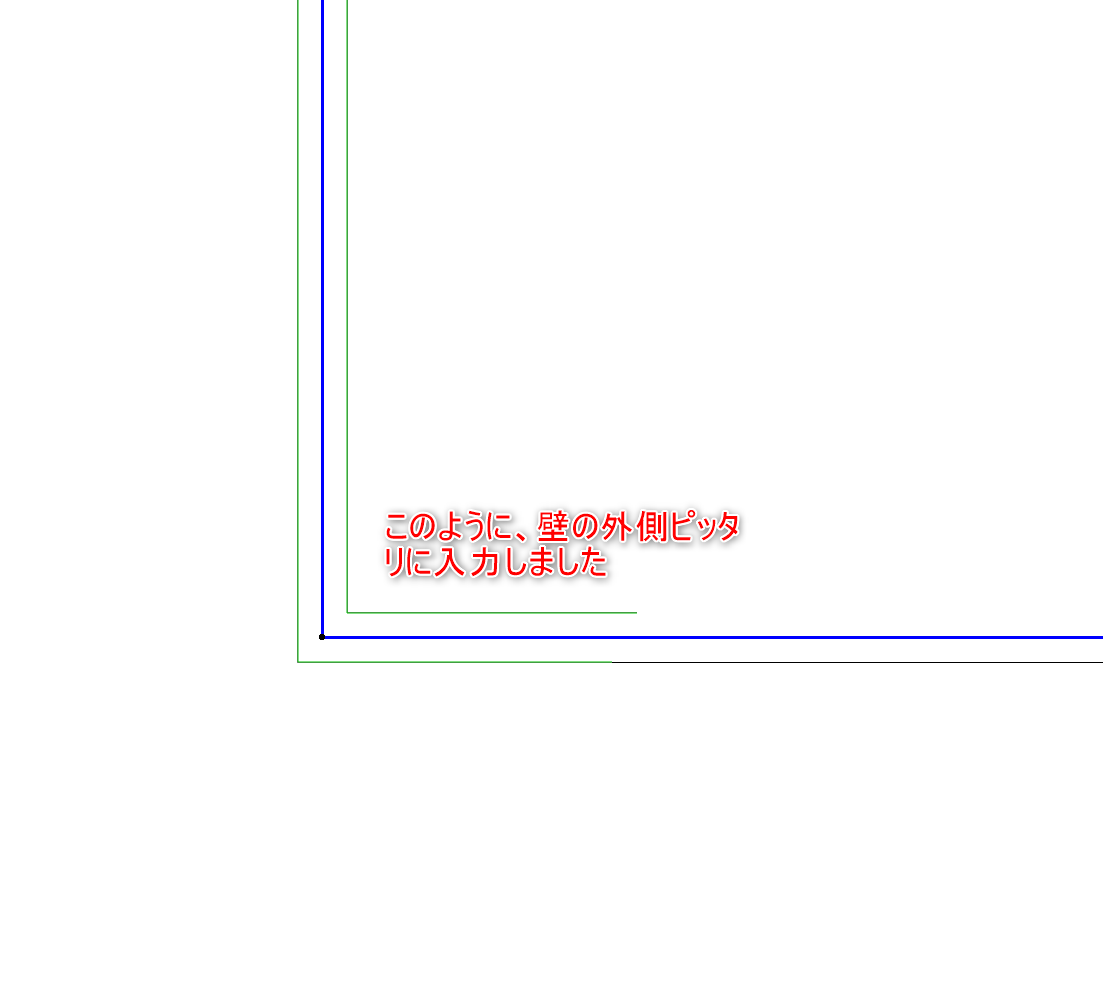

このように壁の外側ピッタリに入力しました。

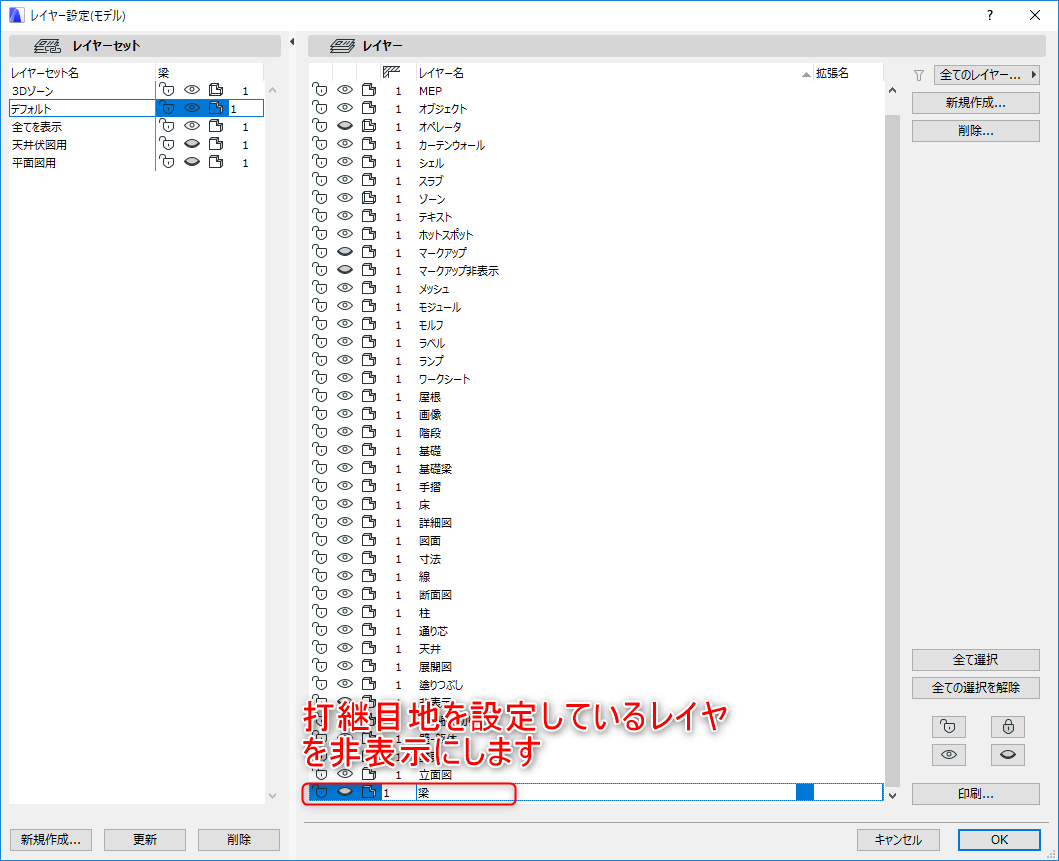

その後、打継目地が設定されているレイヤを非表示にします。

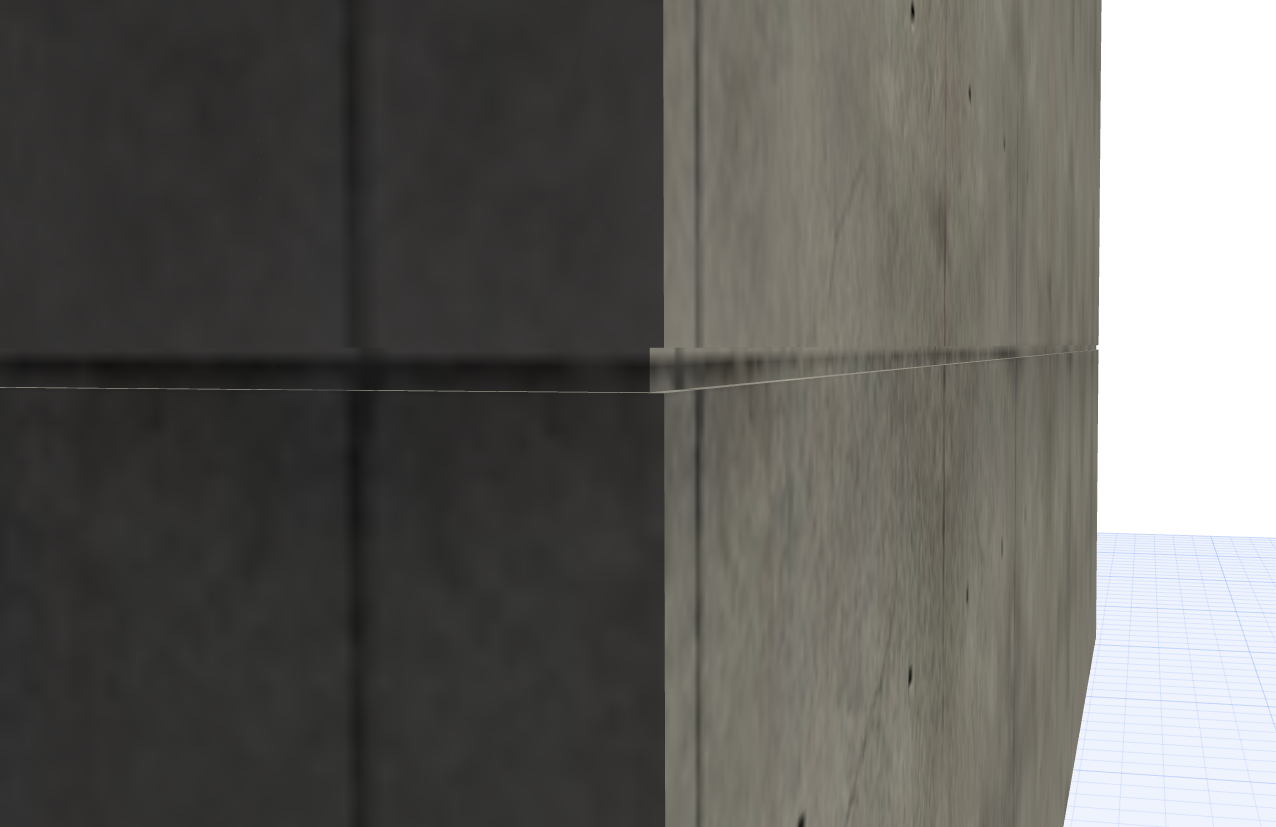

できました！
打継目地の表現方法
