壁の仕上げを途中で表現を変えたい場合や、 スラブ・メッシュツールで描かれた要素に
一部仕上げ表現を変えたい場合の作成方法です。
仕上げツールを使用して作成します。
こちらはVIPアドオンツールになりますので、ダウンロードはこちら
目的
塗りつぶしツールで定義された形状を立体化(オブジェクト化)し、
壁やスラブ、メッシュツールで描かれた要素へ貼り付けることが できます。
壁やスラブ、メッシュツールで描かれた要素へ貼り付けることが できます。
手順

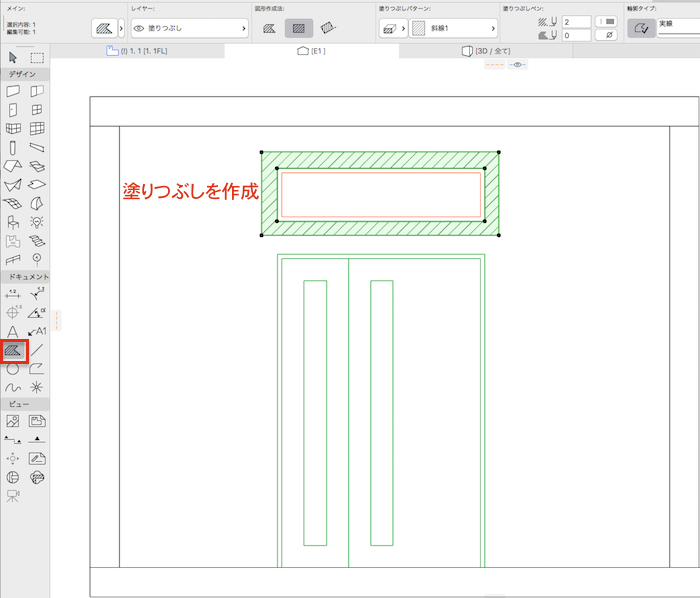

1,平面図または立面図にて、塗りつぶしツールを使用し作成します。
2,①で作成した塗りつぶしを選択し、
ARCHICADメニューバー[デザイン] > [デザイン補助] > [仕上げ] > [作成]をクリック

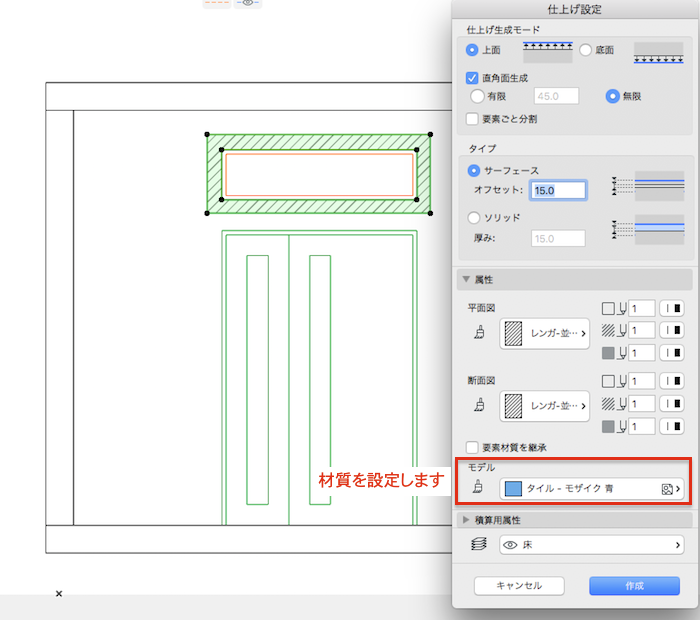

[仕上げ設定]パレットの「属性」より材質を設定します。

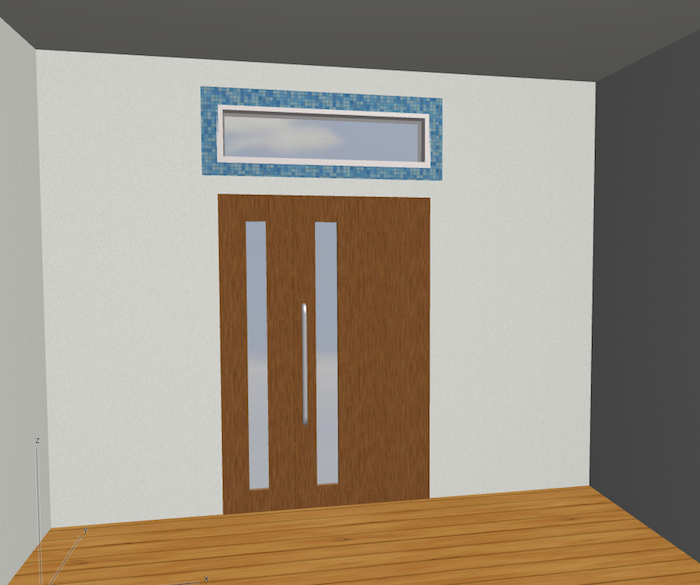

結果
材質を作成する事ができました。
