下階の屋根の線がサッシ部分に表示されてしまう場合

現象

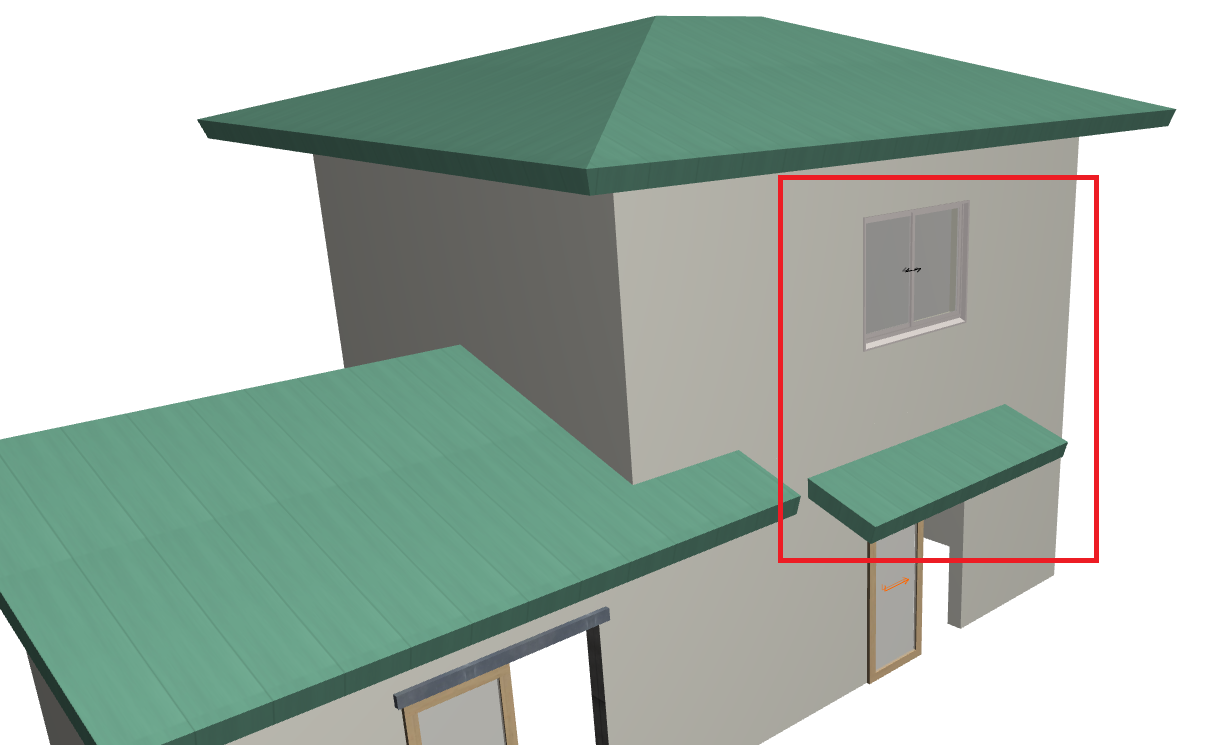

例えば、２階で窓が配置されているその下階に屋根があり、２階平面図で下階の屋根も表示させた際に、
サッシ部分に屋根の線が平面図や立面図で表示されてしまうという現象が起きます。

解決方法

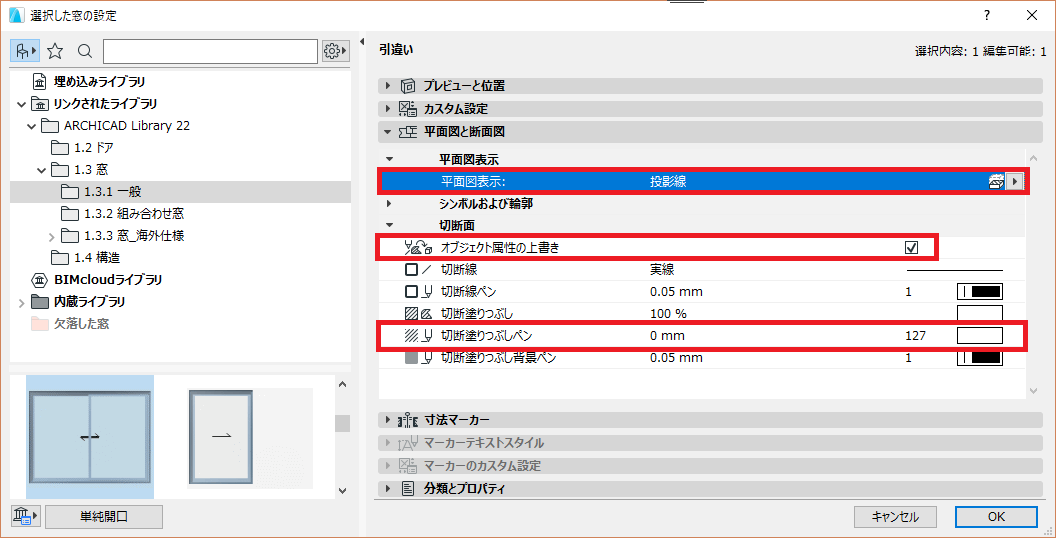

窓の設定より
・「平面図と断面図」＞「平面図表示」＞「投影線」を選択。
・「切断面」＞「オブジェクト属性の上書き」にチェックをいれる。
・「切断面」＞「切断塗りつぶしペン」を0ｍｍ（白）にする。

以上の設定で屋根の線が非表示になります。

※建具枠の種類によってはこの方法でうまく表現できないものもあります。
