目的
平面図に階段の矢印を表示すると、階段を配置したフロアの1つ上のフロアでは、動線の矢印が上り方向に表示される場合があります。ここでは、この矢印を下り方向に表示する方法をご案内します。
2階平面図：1階→2階の方向で矢印が表示されています。
手順

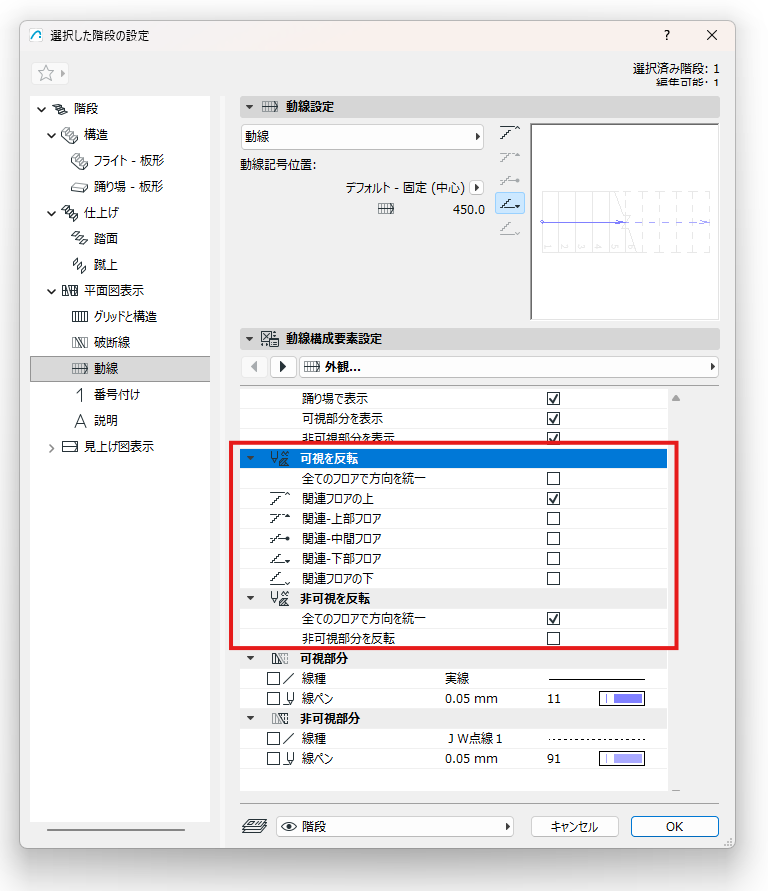

「階段の設定」＞「平面図表示」＞「動線」＞「動線構成要素設定」パネルを開きます。
階段を配置したフロアの1つ上のフロアで階段の動線の表示を下り方向にしたい場合、「外観」から「可視を反転」の項目から、「関連フロアの上」にチェックを入れます。
結果
矢印を下り方向に表示することができます。
