目的
手摺の終端の形状を、始まり側と終わり側で違う形状にする方法についてです。
手順
はじめに両サイドの終端を設定し、3Dウィンドウで「編集」から入り設定可能です。
【操作方法】

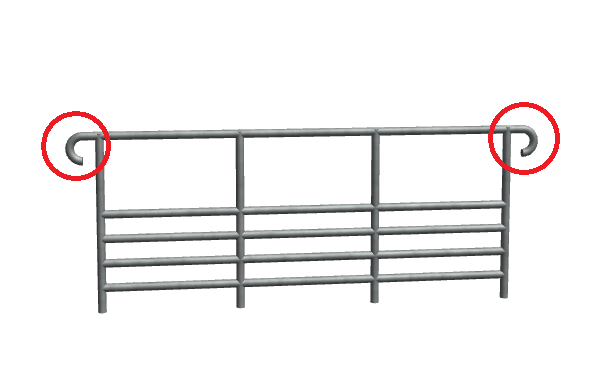

- [選択した手摺の設定]>[手摺り]>[ノード]>[終端]>「トップレール終端設定」で、両端を同じ形状で設定します。
- 3D画面上手摺を選択すると表示される青文字の「編集」をクリック。

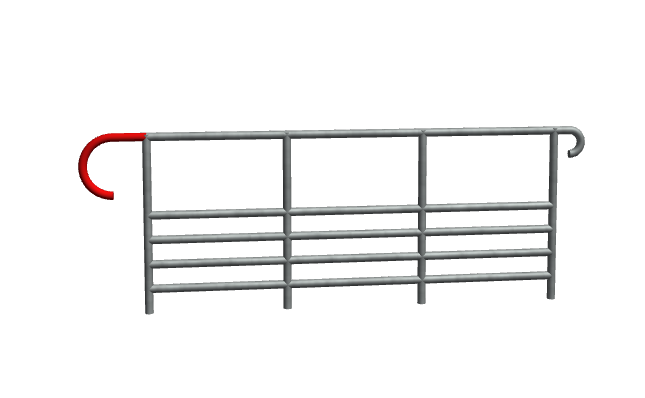

- 形状を変更したい手摺終端を選択し、「手摺り-トップレール終端設定」より表現したい形状に設定。
結果
手摺の終端の形状を開始と終わりで違う形状にすることができます。
