円形のスラブを作成する方法

説明

円形のスラブを作成する方法を説明します。

手順

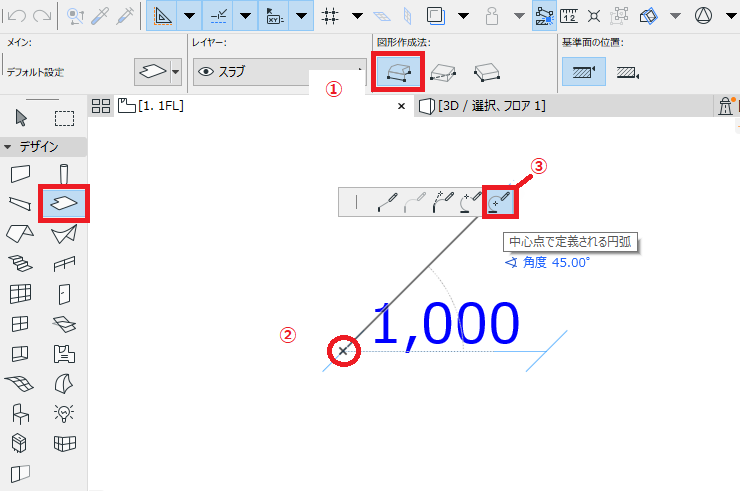

1. スラブツールを選択し、図形作成法を「ポリゴン」に設定します。

2. 作図開始位置をクリックします。

3. 表示されたペットパレットから「中心点で定義される円弧」を選択します。

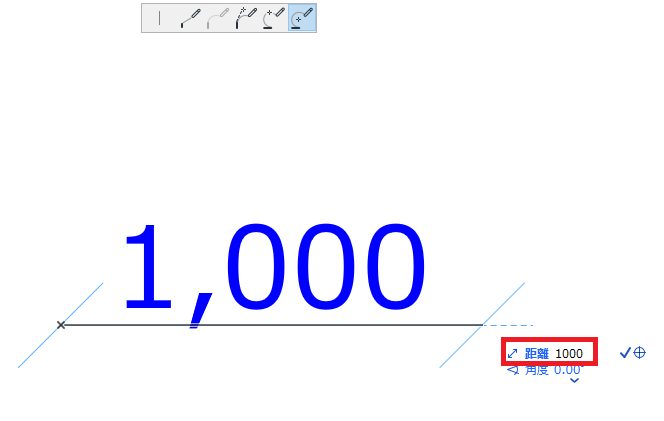

4. Tabキーを押して寸法入力フィールドを有効にし、半径として「1000」を入力して Enterキーを押します。



5. 円を360°作図し、左クリックして確定します。





結果

円形のスラブが作成されます。

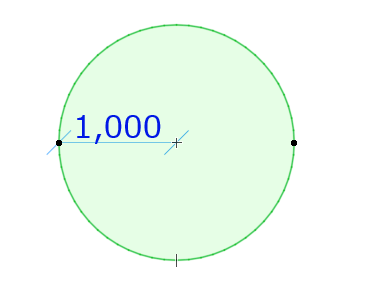

平面図

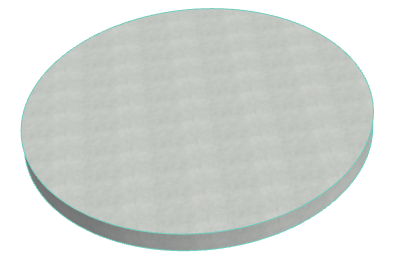

3D

関連記事: スラブに開口(穴)を作成する方法
