目的
梁断面形状で作成した下図のような形状の小口部分だけをふさいだ表現の方法についてです。
梁セグメントを使用して作成していきます。
手順

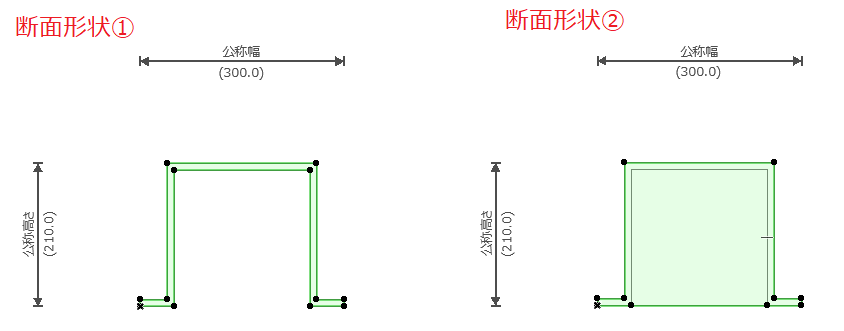

手順１：断面形状①を複製し、真ん中塗りつぶした断面形状②を作成します。

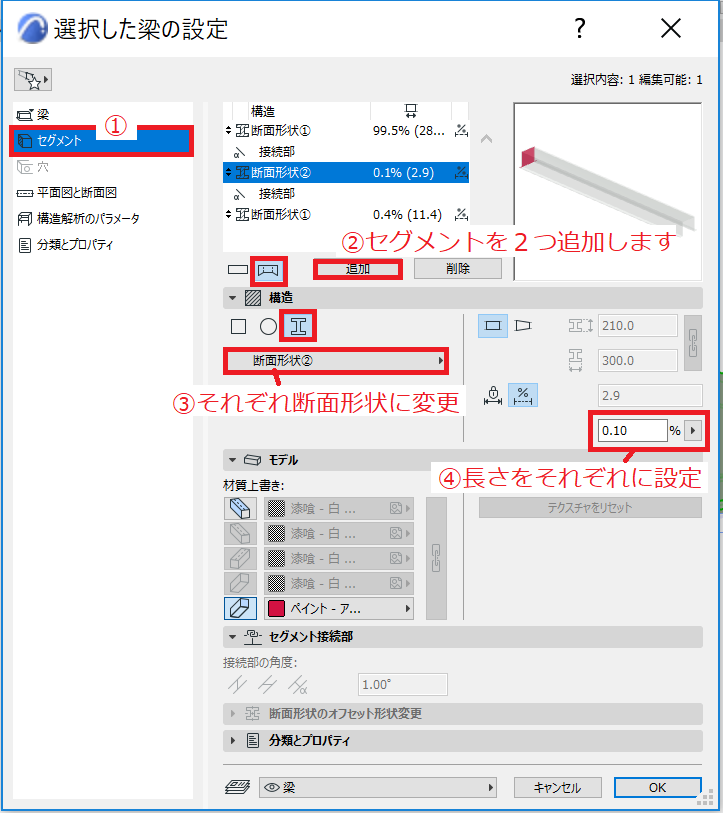

手順２：梁の設定でセグメントを２つ追加し、断面形状①に挟まれるように断面形状②をセットし、それぞれの長さを設定します。
結果

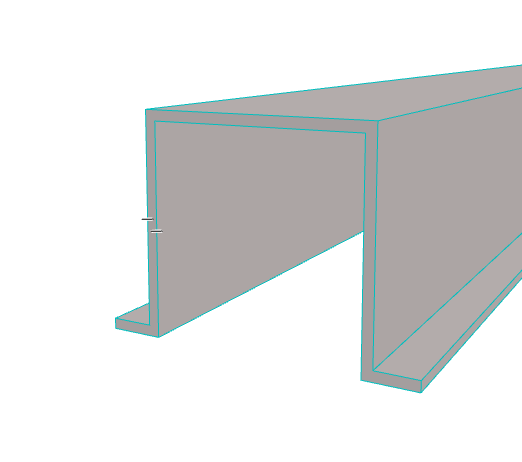

▼小口をふさぐことができます。
梁・断面形状の小口部分をふさぐ方法
