壁に三角形の開口を開ける操作方法（ソリッド編集）
目的
壁に三角形等開口を開けたい時があるかと思います。
開口ツールでは四角形や円での開口しか開けられませんので、
今回はソリッド編集にて開口を開ける方法をご紹介します。
（※Archicad24での操作です）
手順

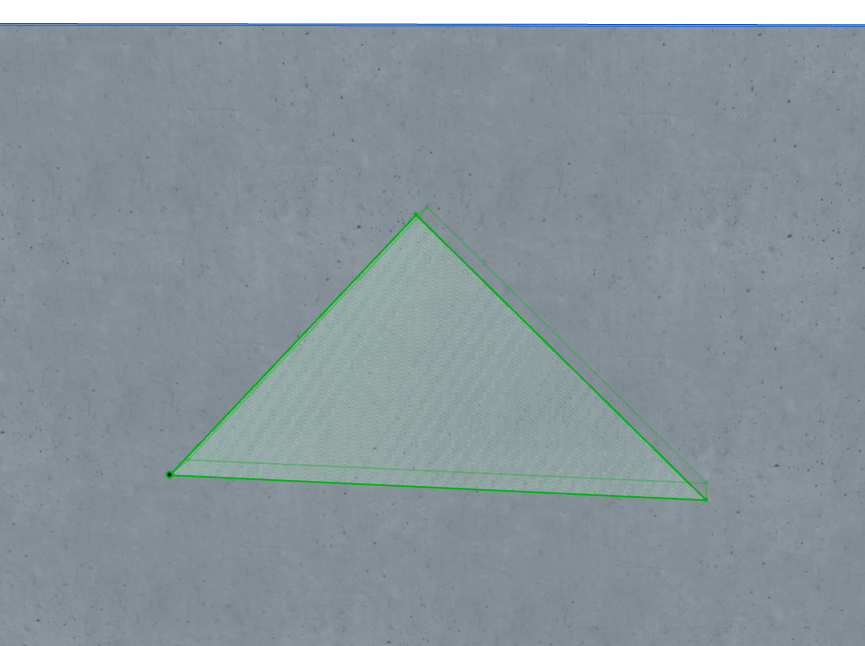

①壁にモルフで三角形を作成します。

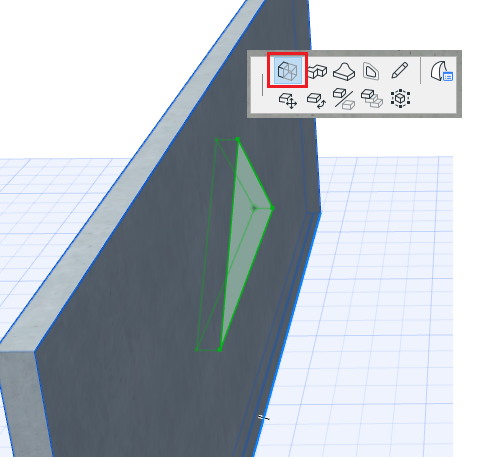

②プッシュプルにて厚みを出します。

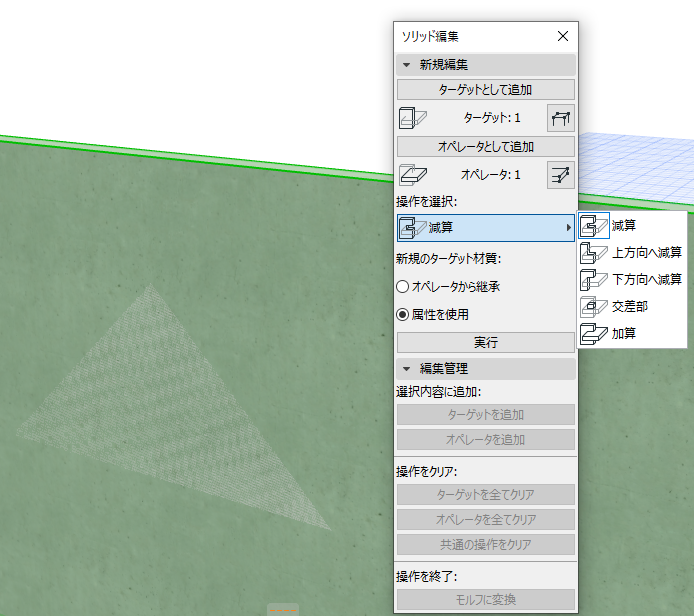

③壁とモルフをソリッド編集します。
ターゲット：壁
オペレーター：モルフ
減算→実行
ソリッド編集の方法 – GRAPHISOFTナレッジセンター
実行後はモルフの入っているレイヤーを非表示にします。

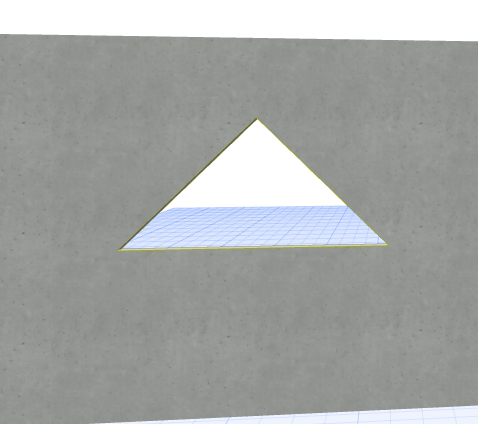

結果
このようになります。
※補足
平面図では
レイヤーを閉じている場合確認することができないので、
線ツールで加筆していただくか、
平面図等では
レイヤーを開いてワイヤー表示にしていただき
対応していただく必要がございます。
以上ご確認ください。
