ソリッド編集、複数壁貫通機能が使用できない建具の編集について

ソリッド編集や
ドア、窓複数壁貫通ができない建具の編集の方法

目的

ソリッド編集やドア窓複数壁貫通にて編集ができない建具を使用しているときの
編集方法をご紹介します。

※ドア・窓複数壁貫通機能はForward（旧VIPツールです）

手順

複数壁貫通機能が使用できない建具例：シャッター重量

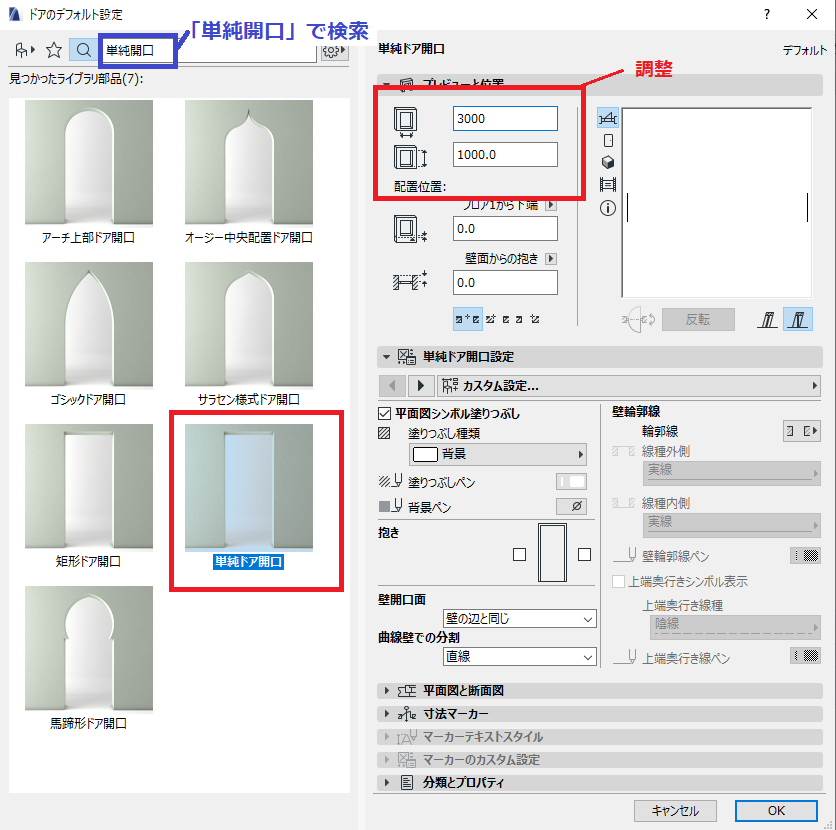

開口されていない壁に「単純開口」を配置することで、

比較的簡単に開口できます。

​

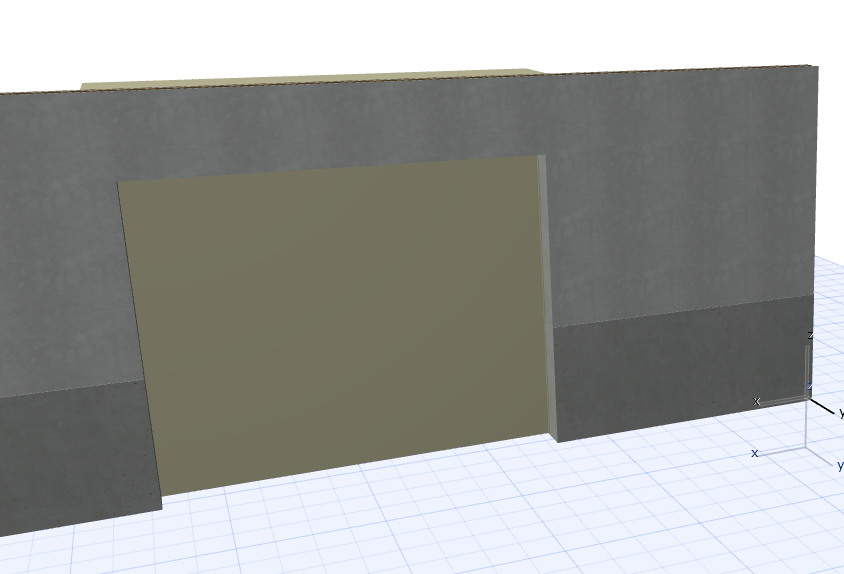

結果

複数壁でも開口が開いた表現ができるようになります。


​
