3Dビューに寸法を表示する方法（3D寸法オブジェクト）

説明

Archicadの通常の線形寸法は3Dビューには表示できません。3Dビュー上で寸法を表示したい場合は、Extensions JPNに含まれるオブジェクトの「3D寸法」を使用します。

手順

1. Extensions JPNツールをArchicadにインストールください。Extensions JPNの2D機能に「3D寸法」オブジェクトが含まれています。

2. オブジェクトの設定を開きます。内臓ライブラリの「DrawPlus.apx」内に3D寸法オブジェクトがあります。
   オブジェクト＞内蔵ライブラリ＞DrawPlus.apx＞3D寸法

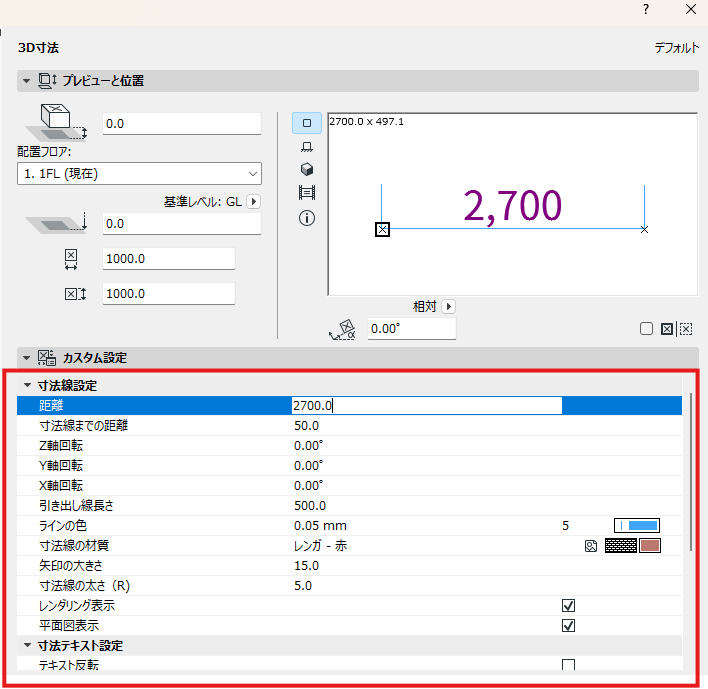

3.  サイズなどの設定は、オブジェクトの設定内のカスタム設定で、寸法の距離や表示などの設定を調整し、配置します。


結果

配置した3D寸法オブジェクトを3Dウィンドウで確認すると、配置した寸法を確認できます。

関連記事:

オブジェクト３D寸法を平面図にも表示させたい

オブジェクト３D寸法をレンダリングにも表示させたい
