開口ツールの立面図、断面図での使用について

目的

開口ツールは平面図もしくは３Dから新規作成できますが、立面図、断面図で新規作成はできません。

平面図、３Dで開口ツールで穴をあけた後、立面図、断面図で編集を行ってください。

※Archicad25から自由形状の開口が作成できるようになりました。

手順

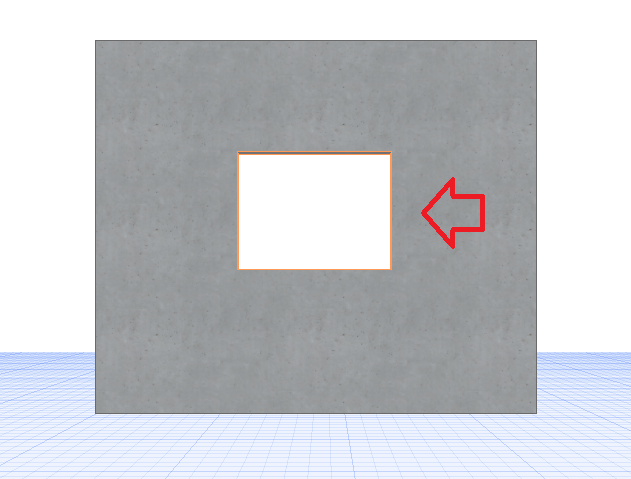

①３Dで開口ツールで穴を開けます。

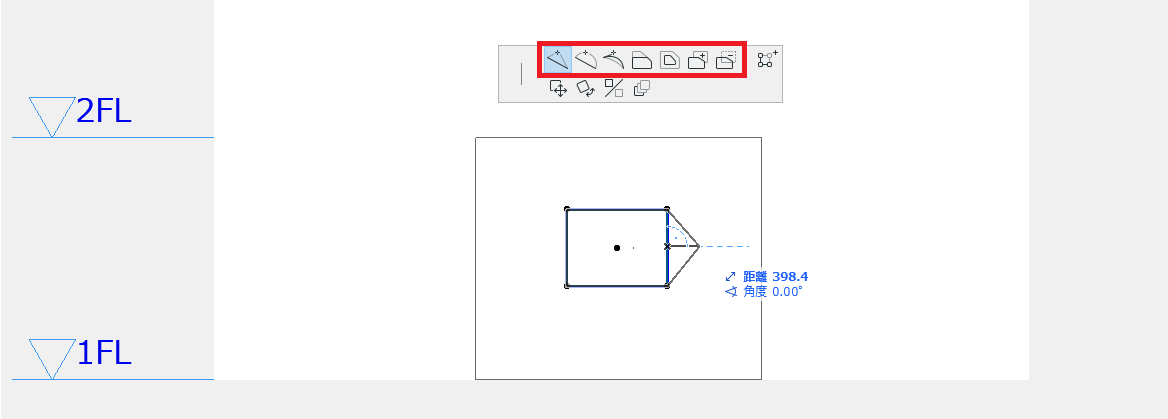

②立面図を開き、開口を選択しペットパレットの編集機能を使用して、形状変更をおこなえます。

結果

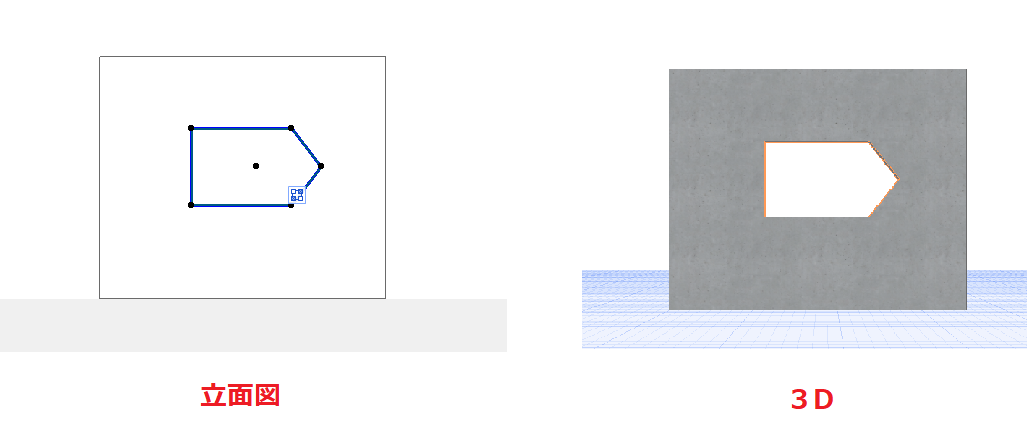

▼Archicad25では下図のように自由に形状変更することができます。
