立面図で建具の枠しかみえない

現象

立面図で建具の枠部分しか表示されません。建具は選択できますが、窓ガラスや扉本体が表示されず、枠のみ表示されます。

原因

立面図上でゾーン要素が建具と重なって表示されているため、窓ガラスや扉本体がゾーンに隠れ、枠のみが表示されることがあります。

解決方法

以下のいずれかの方法で改善します。

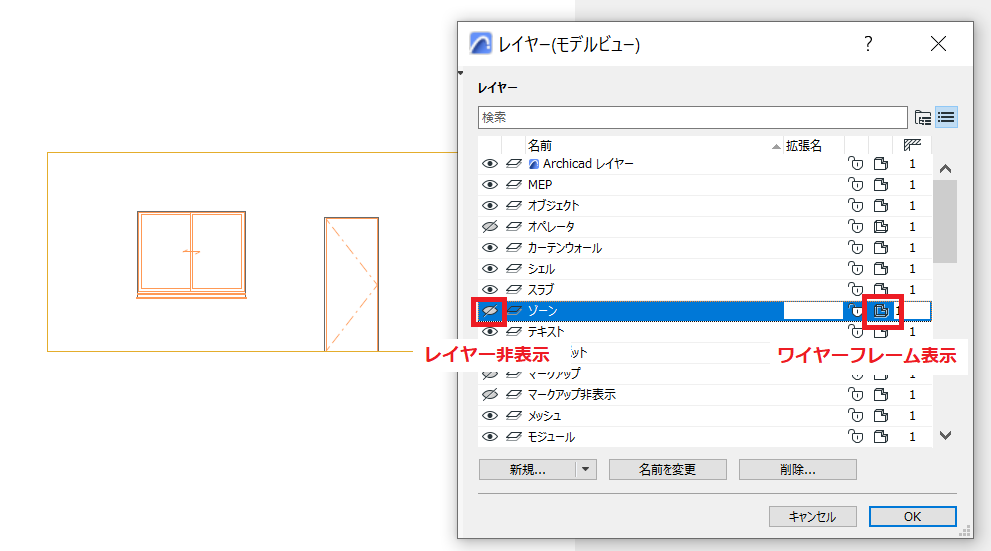

1. ゾーンを配置しているレイヤーを非表示にする
2. 立面図の表示設定をワイヤーフレームに変更する

変更後、建具が正常に表示されるか確認してください。
