目的
表現の上書きで区画色分けをおこなっています。建具背景を塗りつぶしにした場合、下にスラブがあると建具の背景が部分的にでてきてしまいます。壁があるところだけ色を付けることはできますか。
手順
表現の上書きルールにドア、窓、の背景が透過するルールを作成してください。

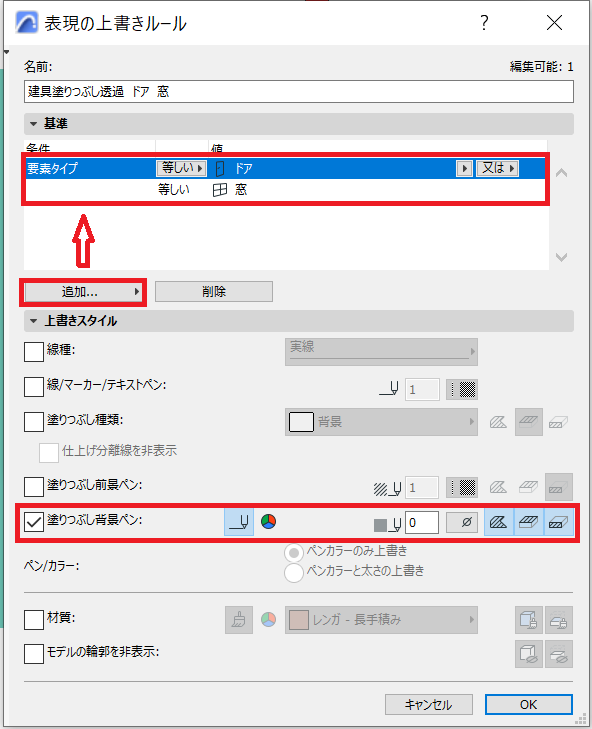

▼下のように基準を「ドア」「又は」「窓」とし、背景ペンを「透過」、適用項目「作図塗りつぶし」「表面塗りつぶし」をオンにします。
結果

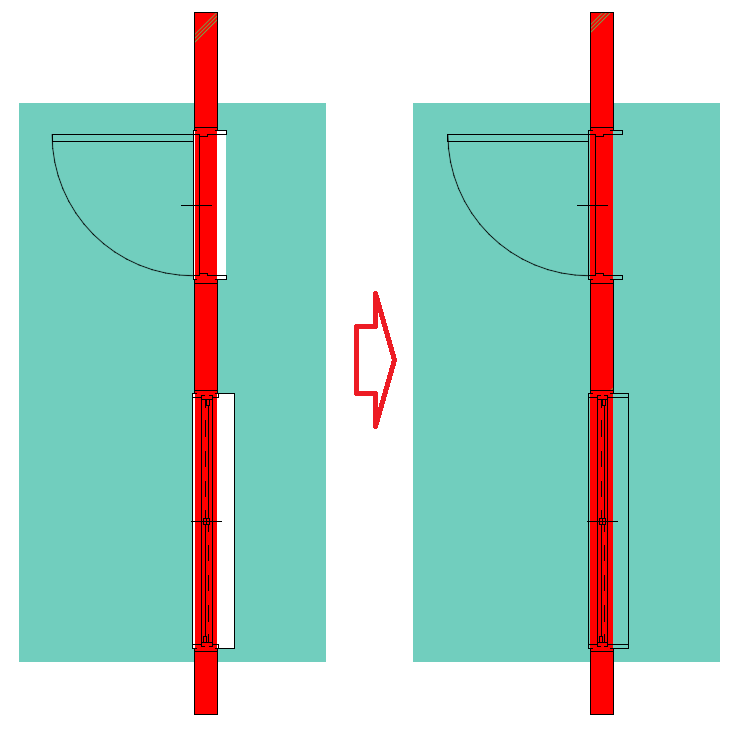

▼建具の背景部分が透過され、下図のように壁がある部分だけ色を付けることができました。
