目的
天井伏図で垂れ壁と建具を表示させたい場合、
設定の切り替えのみでは表示できませんので、垂れ壁の表示に建具を貼り付ける方法で表示の調整をおこないます。
作成方法
建具をコピーをしていただき（配置している壁もはいります）、ワークシートに貼り付けをします。

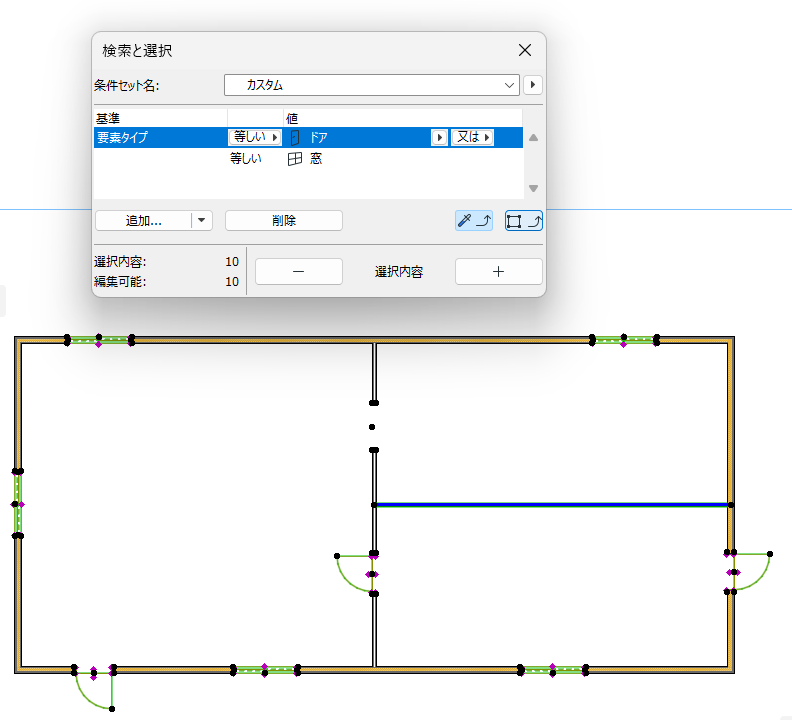

▼壁を一つ選択していただき、編集＞検索と選択で建具を選択したまま、コピーしワークシートに貼り付けてください。
▼新規個別ワークシートに貼り付け
※貼り付けるときは、「元の位置」で貼り付けてください。
▼ワークシートに貼り付け状態
※壁は削除していただくか、建具のみ選択してコピーしてください。

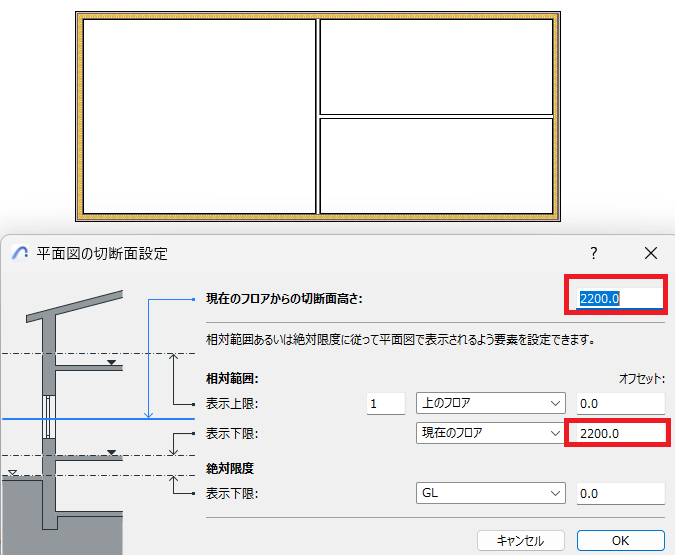

▼ドキュメント＞平面図の切断面設定を
建具の上端高さより上に設定すると垂れ壁が表示されます。
こちらをビュー保存してください。
▼ワークシートに貼り付けた建具をコピーし、垂れ壁を表示したビューへ貼り付けます。
垂れ壁と建具が重なった状態で表示されます。壁が見えている部分などは２Dツールを使用して修正をおこなってください。
