目的

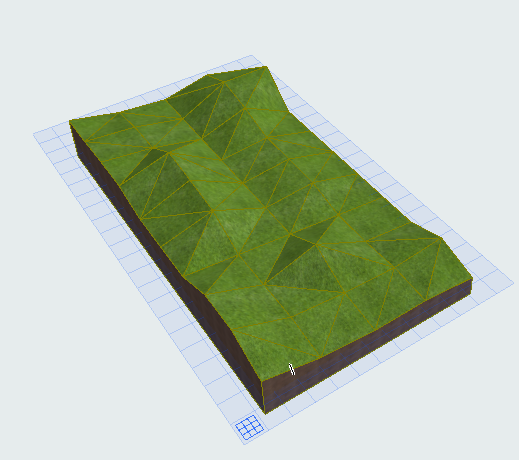

メッシュで作成した起伏のある形状に合わせて、スラブなどの要素を追加作成したいときの方法についてです。
手順
①メニュバーのデザインからソリッド編集パレットを表示させます。

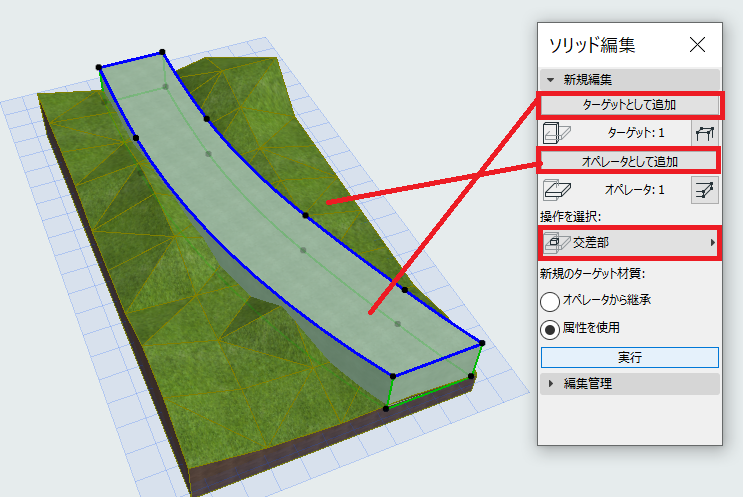

②ターゲットをスラブ、メッシュをオペレータ、交差部で実行します。

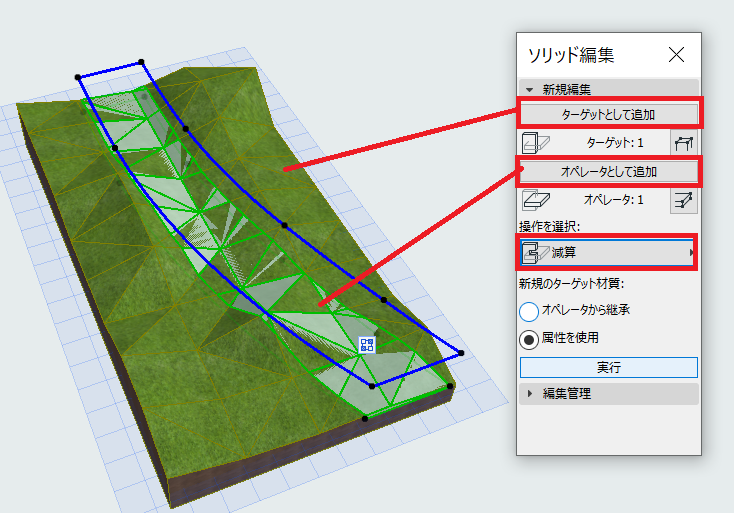

③次にターゲットをメッシュ、スラブをオペレータにして、減算で実行します。
結果

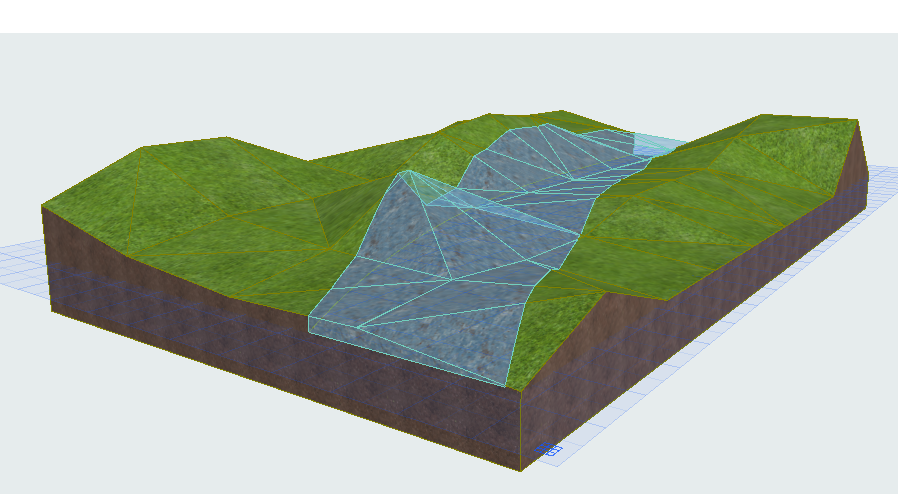

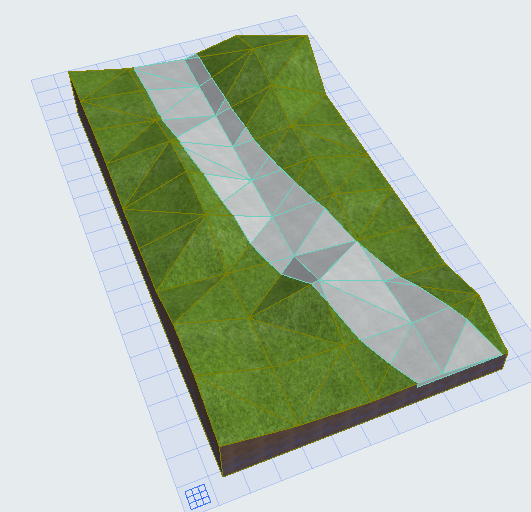

▼メッシュの起伏にそったスラブ形状が出来上がりました。
