断面形状で塗りつぶしを分けて作成した梁の境界線が展開図で表示されない

現象

断面形状で塗りつぶしを分けて作成した梁の境界線が展開図で表示されない

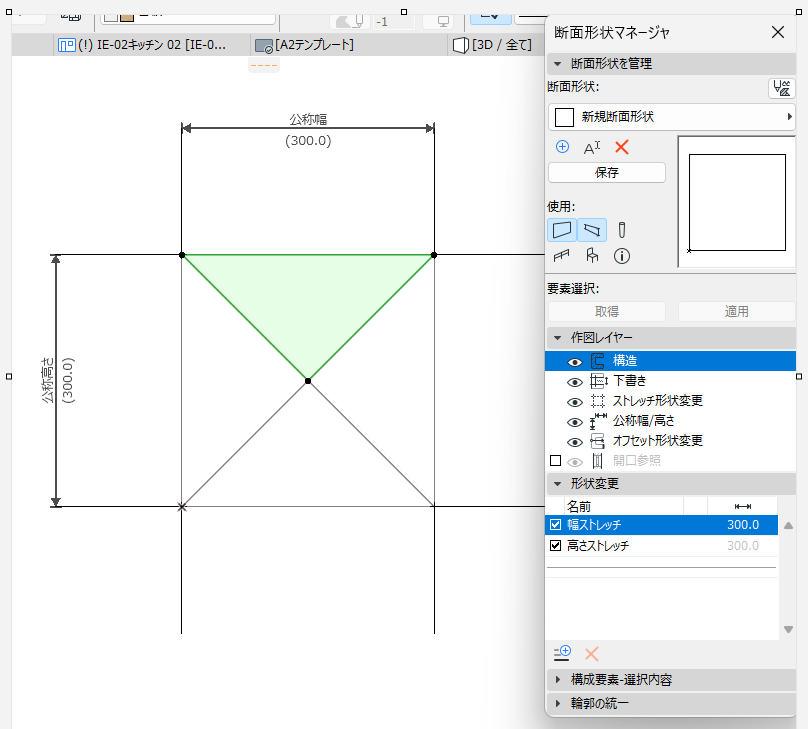

▼断面形状で塗りつぶしを分けて作成

▼梁の境界線「✖」が表示されない

原因

展開図設定で、均一な切断ペンの設定になっているため境界線が表示されていない

解決方法

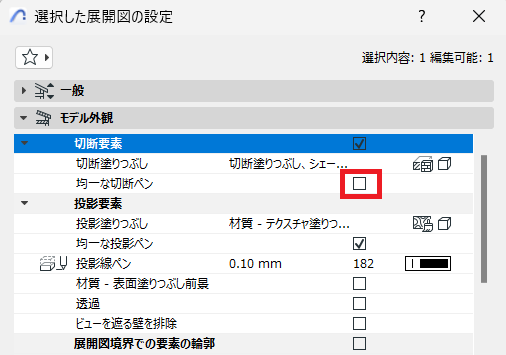

▼展開図設定＞モデル外観＞切断要素＞均一な切断ペン＞チェック☑を外してください。

▼このように表示されます。
