目的
カーテンウォール自体に角度がついているときに、横桟のトランザムフレームを水平方向に変更する方法についてです。
水平方向は、断面形状マネージャであらかじめ傾斜のついたフレームを用意することで表現することができます。

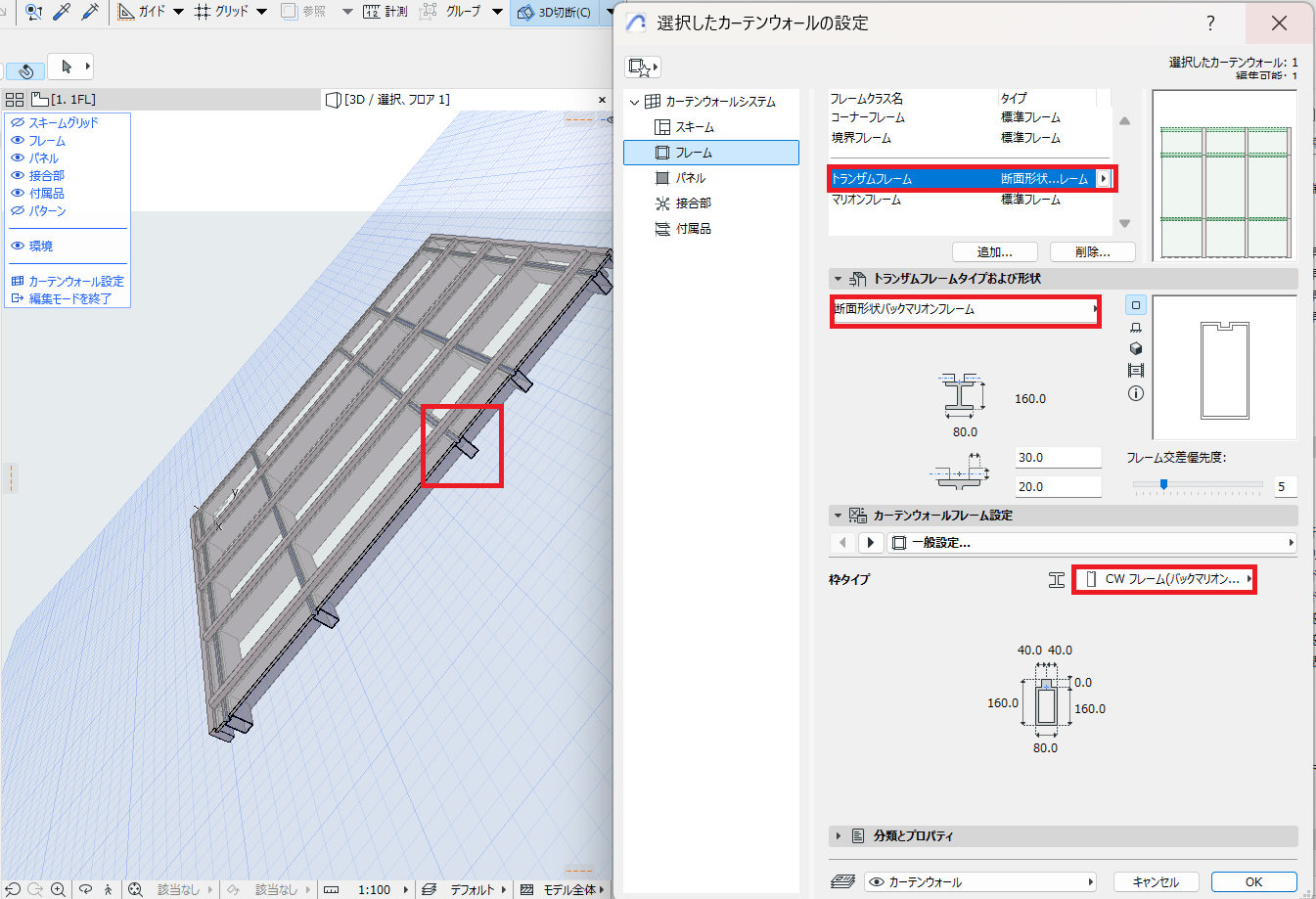

今回は、デフォルトの「CW フレーム(バックマリオン) 80/160」を使用します。カーテンウォールには45度の傾斜をつけています。
手順
オプション＞断面形状＞断面形状マネジャーを開きます。

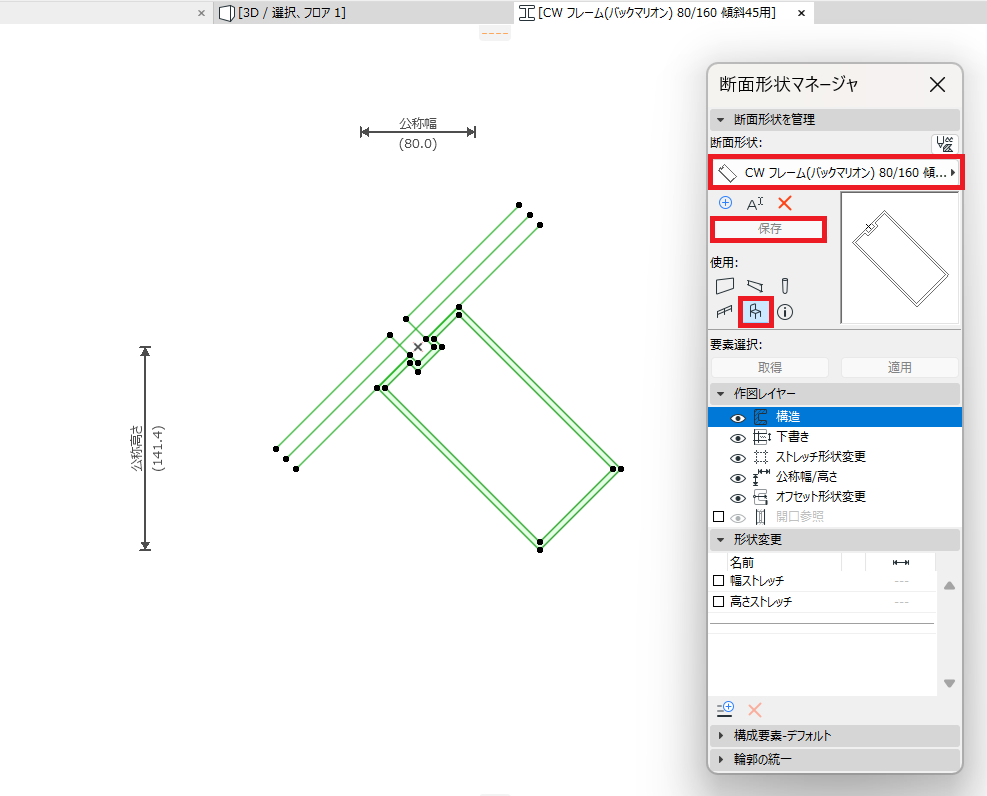

「CW フレーム(バックマリオン) 80/160」を複製し、下図のように45度回転させ、ライブラリ部品として保存します。
結果

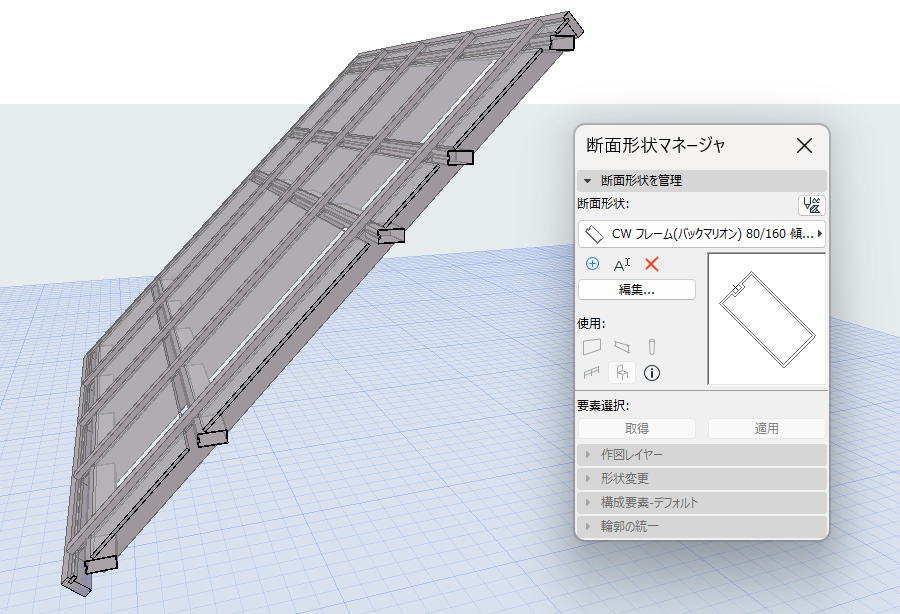

保存した断面形状に変更すると下のように反映されます。
位置の調整は、断面形状マネジャーで✕点のあるところが原点になりますので、実際の配置位置をみながら調整をおこなってください。
