現象

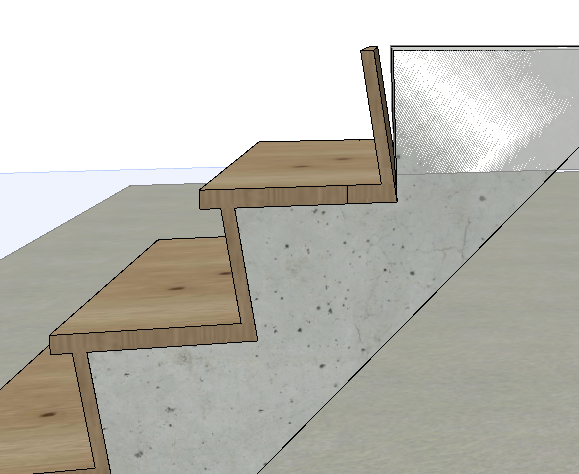

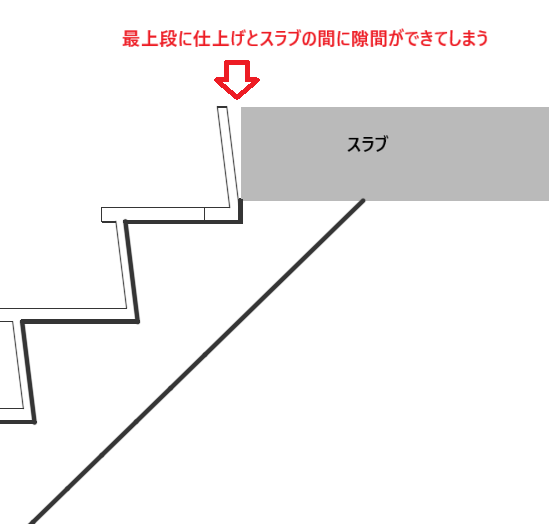

階段の最上段の蹴上げとRCスラブの間に三角形の隙間ができてしまう場合
原因
階段設定で「蹴込で終了」に設定されている為です。
解決方法

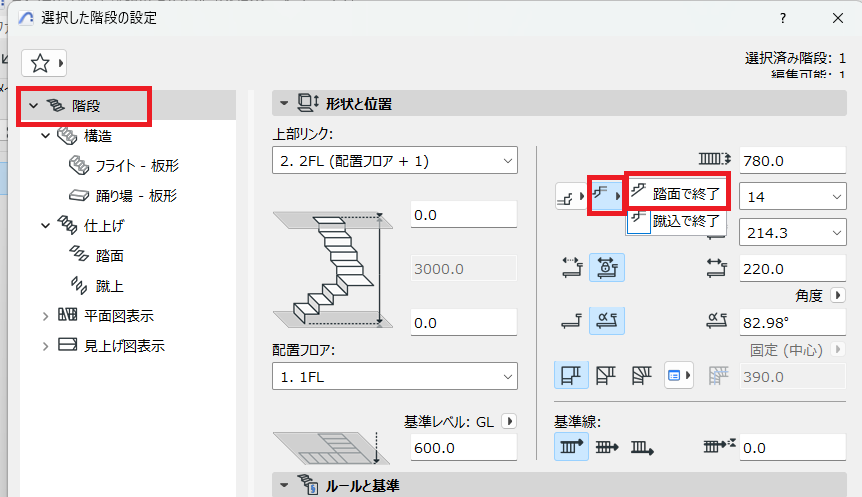

階段設定＞形状と位置＞踏面で終了に設定

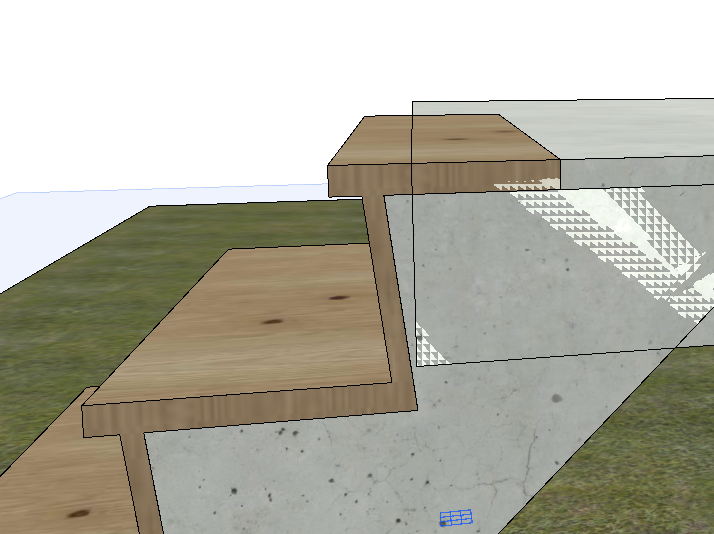

踏面で終了にしますと下図のようになります。
※踏面とスラブが重なる箇所はソリッド編集をでご対応をお願いいたします。
うまくできない場合は、別に梁やモルフで削る部分を作成し重ねソリッド編集を行ってください。
階段の最上段の蹴上げとスラブの間に三角形の隙間ができる
