質問
シェルツールの図形作成法「ルール」のような形状を作成したいのですがうまく作成できません。どのように作図すればよいでしょうか？
手順
このような形状作図の場合は、基準に沿って作図できるように、傾斜した柱などを配置しておくと作図しやすくなります。
作図時は、画面左下に手順のガイドが表示されますので、その手順に沿って進めてください。

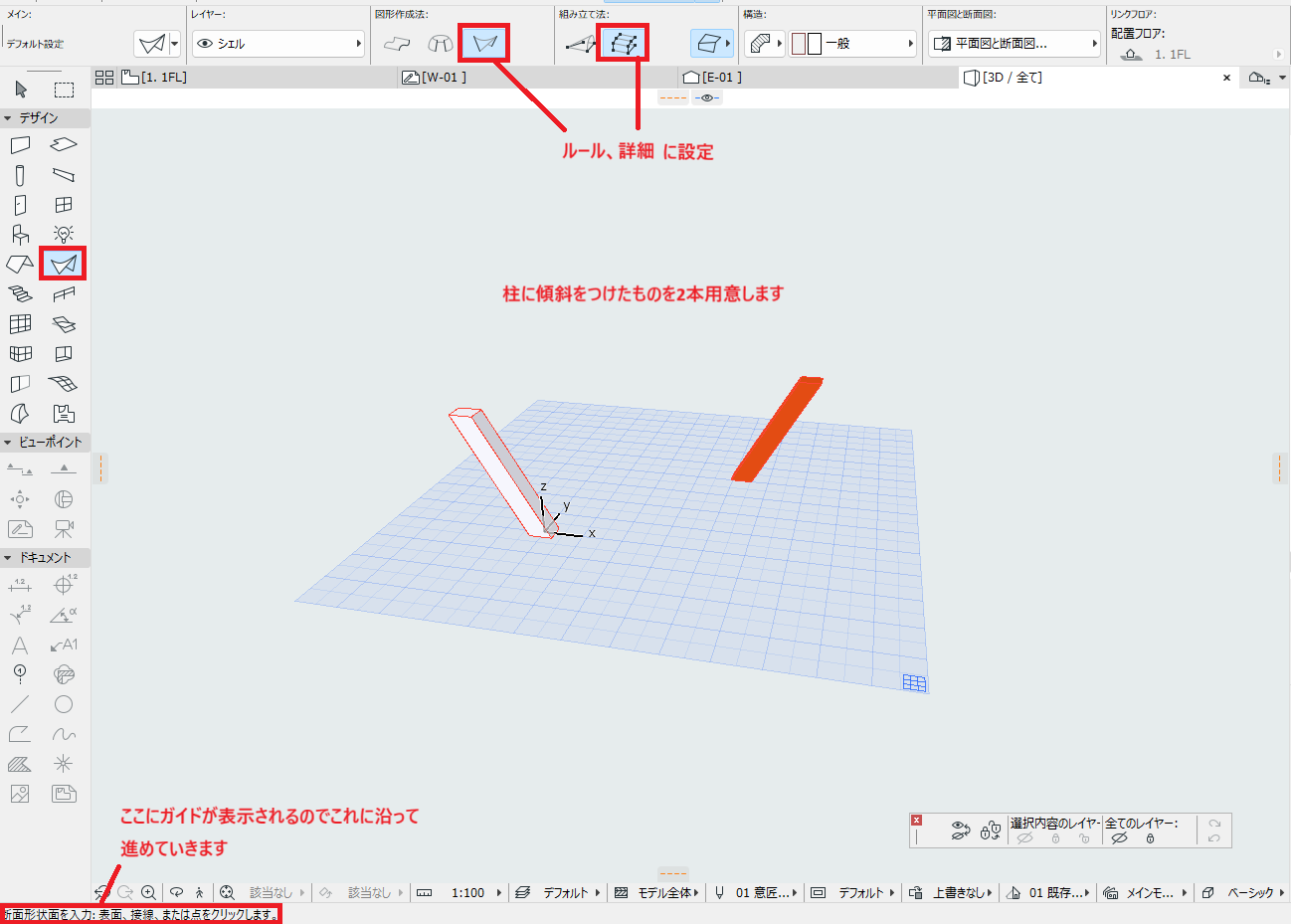

①図形作成方法「ルール」、組み立て法「詳細」にします

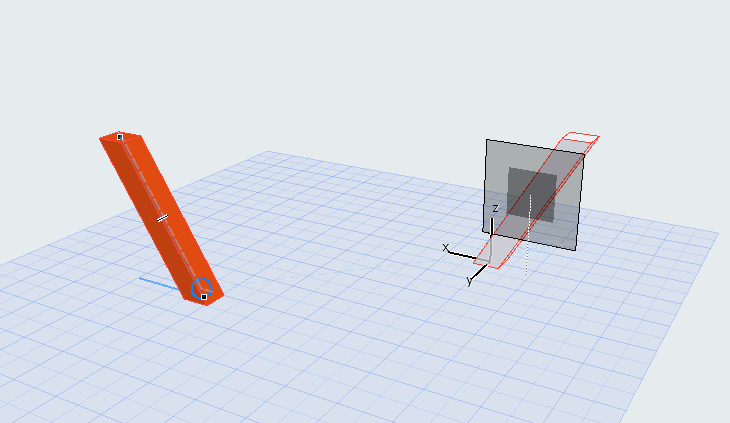

②柱の面にカーソルをあて、黒い枠が出てきたらクリックします。

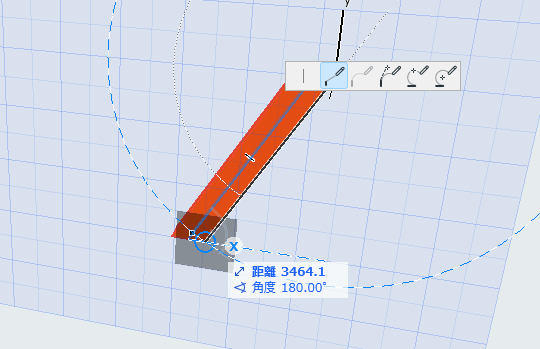

③柱の上角で1回目クリック、下角で2回目ダブルクリック（右クリック⇒OK）。

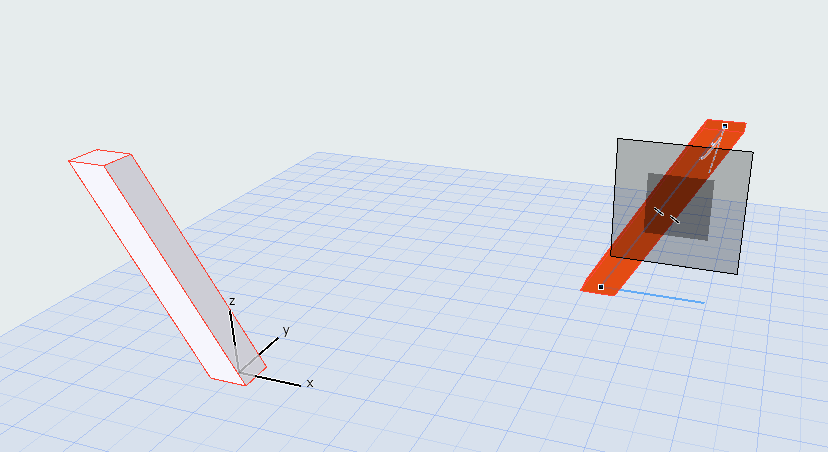

④今度は反対の柱の面にカーソルをあて、先ほどと同じように黒い枠が出てきたらクリック。

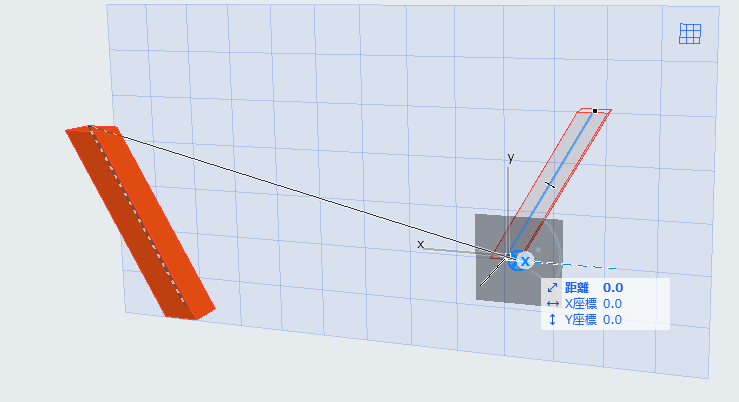

⑤今度は、1回目下角でクリック、2回目上角でダブルクリック、終了。

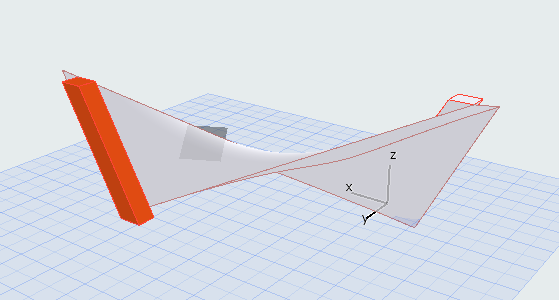

⑥ねじれた形状が出来上がります。

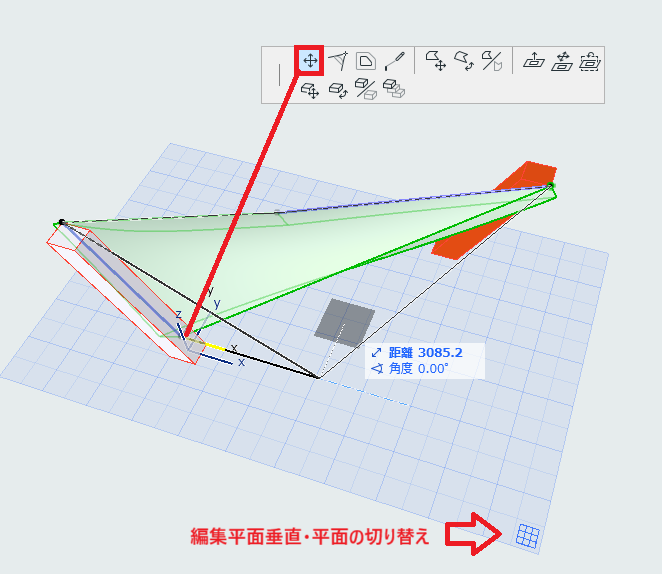

⑦作成後は、基準軸をクリックして、ペットパレットで調整をおこなえます。頂点は編集平面に沿って動きます。編集平面の切り替えは青いマス目のところで変更ができます。
結果

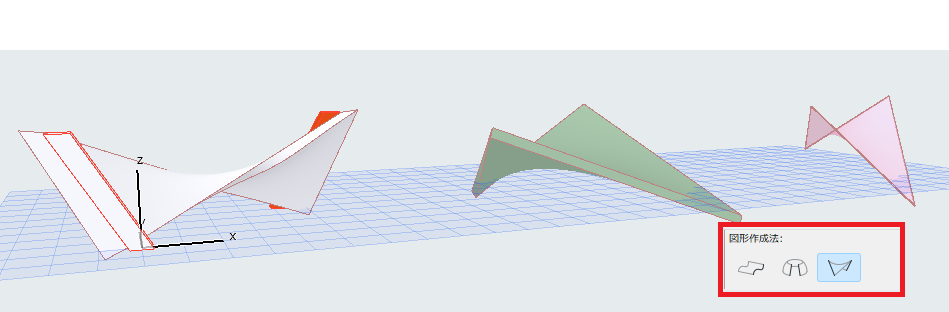

図形作成法「ルール」の形状ができあがりますので、お試しください。
