目的
折り返し階段で、折り返し部分を5段等角度で作成する方法についてです。
手順

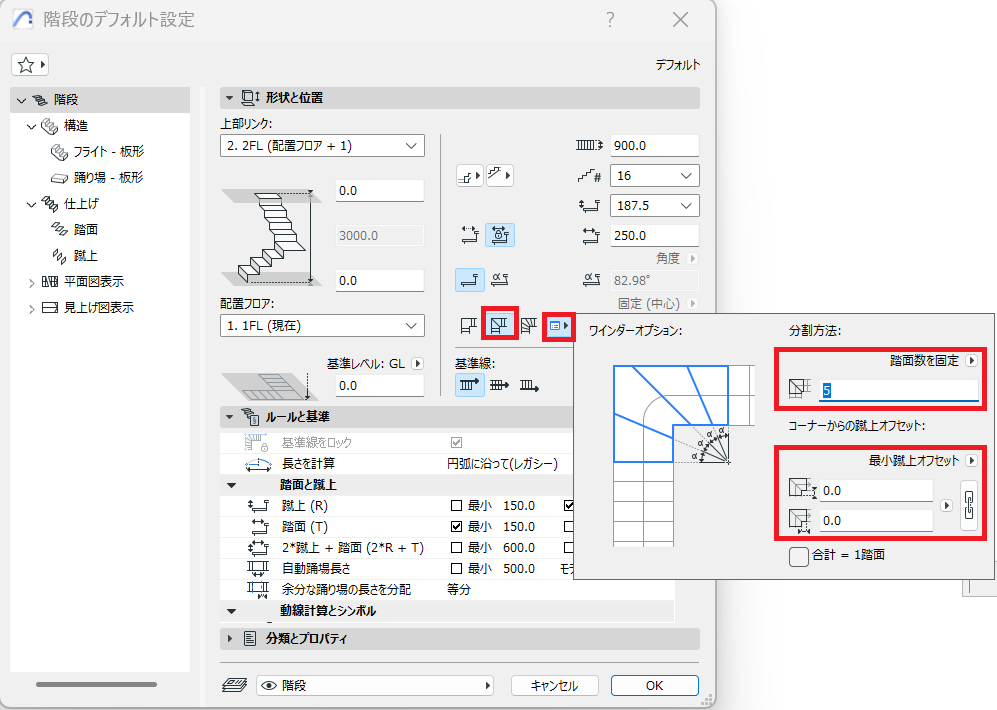

作図する前に階段の設定をおこないます。
・ワインダー等角度
・ワインダーオプション 踏み面数固定５、オフセット0
・基準軸は内側

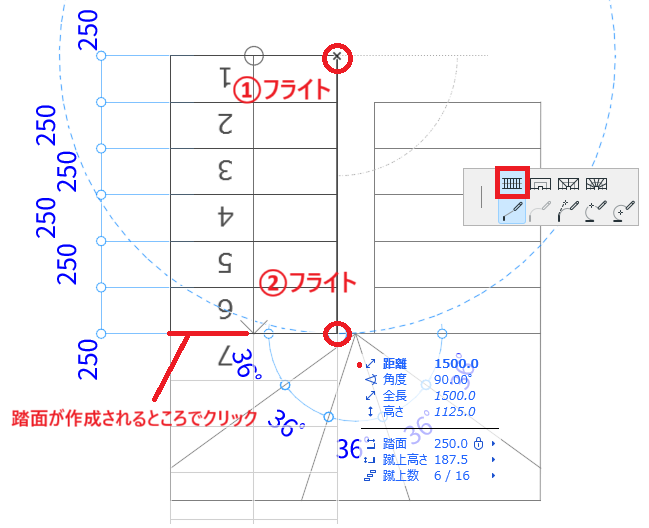

１．①②はフライトでクリックします。②のクリックポイントはちょうど段ができるところでクリックをします。

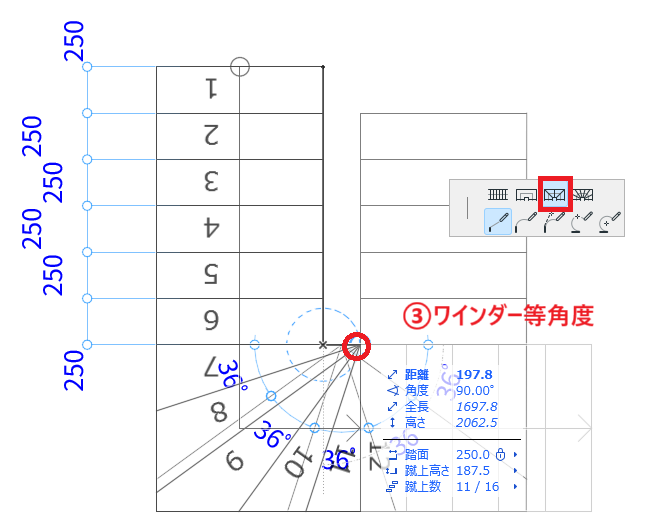

２．③はワインダー等角度でクリックします。

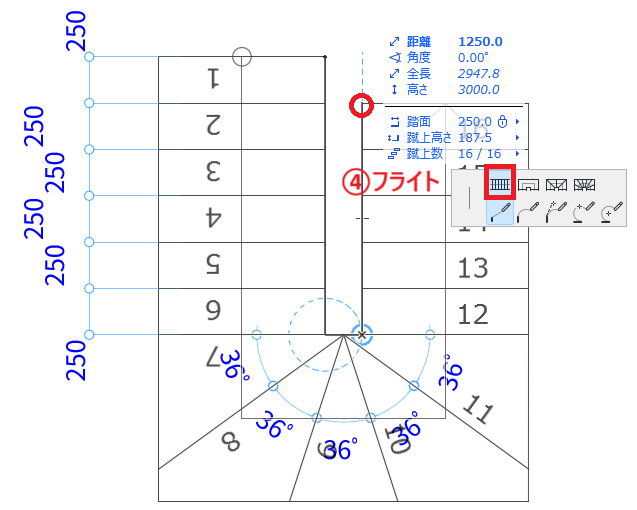

３．最後の④はフライトに戻してクリックします。
結果

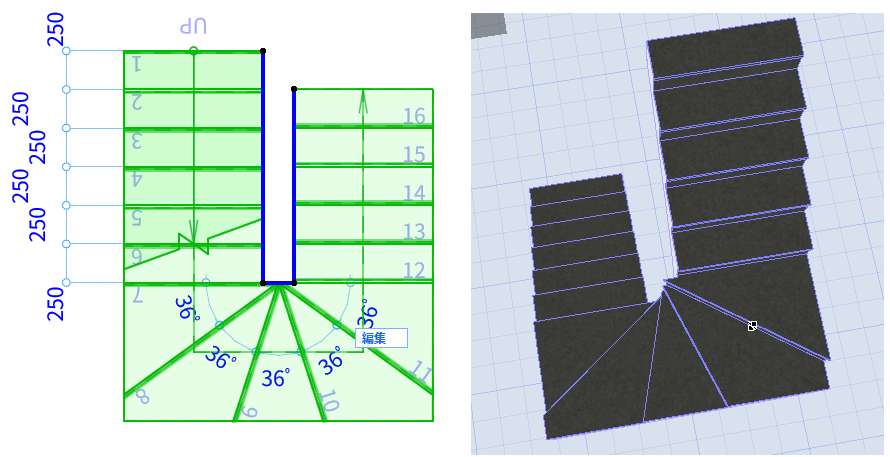

折り返し5段等角度の階段が作成できました。
※階段は複数の構成要素でできているため、作成する階段の設定でできるできないがわかれてきます。ある程度の形状を作成することができた後は、モルフ化するなどで形状を整えていくことをおすすめします。
階段は編集画面にはいって、構成要素を個別にモルフ化することができます。
