質問
階段の段鼻の溝を『平面図』で表示をするにはどうしたらいいのか。
モデル表示オプション＞階段オプション＞構成要素：「踏面付属品」にチェックをいれても、溝（ノンスリップ）を表示をすることができない。

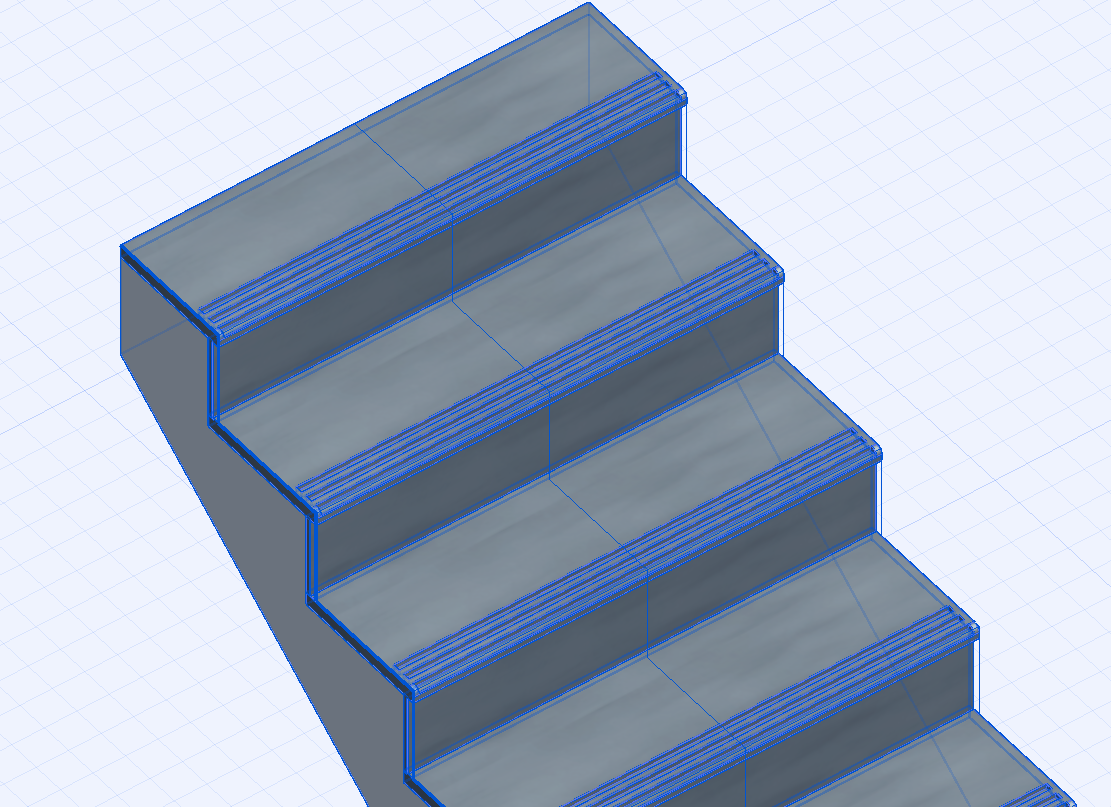

▼3Dの画面での表示
▼平面図での表示
説明
■ノンスリップ（付属品の平面図表示）

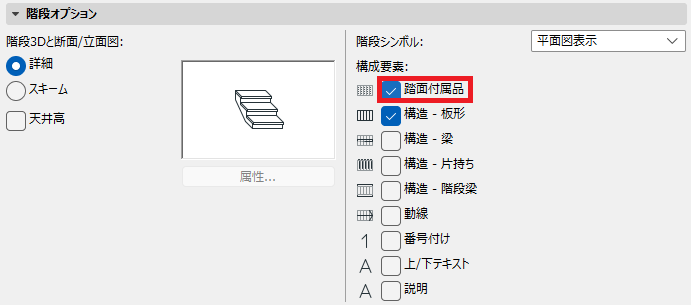

モデル表示オプション＞階段オプション＞構成要素：「踏面付属品」にチェックをいれると、ノンスリップは付属品として表示させることができます。

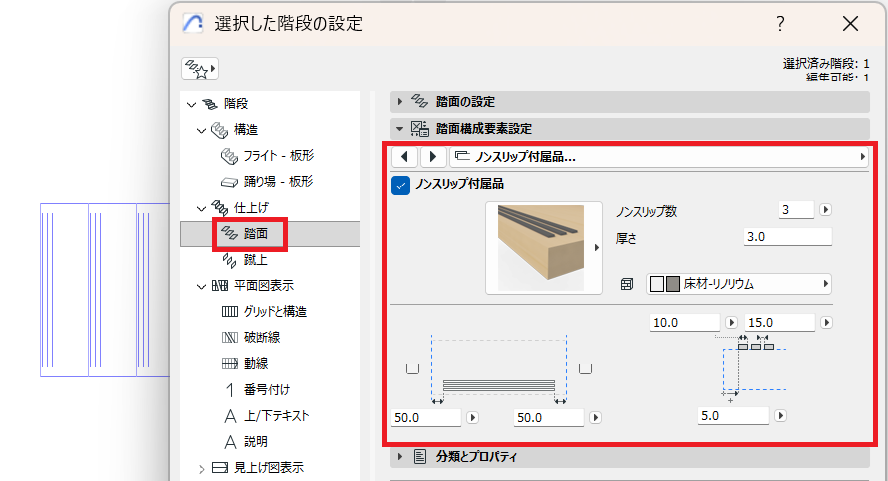

▼階段設定＞踏面のなかにノンスリップ付属品設定があります。

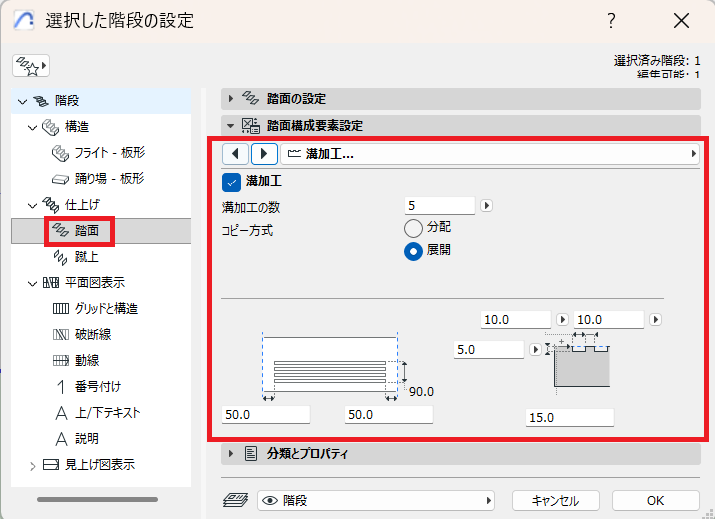

■溝加工
溝加工は付属品扱いではないため、上記設定でも表示をすることができません。
対処方法
溝を平面図で表示するには、階段を『モルフ化』してご対応いただくか、
または『3Dドキュメント』を作成してご対応いただきますようお願いいたします。
