柱をラップ仕上げ付きにしても仕上げと躯体の境目の線が表示されない

現象

柱の設定でラップ仕上げ付きに設定した際に、仕上げと躯体の境目の線が表示されない。

原因

柱と壁仕上げで使用されているビルディングマテリアルの構造の塗りつぶしが、同じ塗りつぶしが使用されていると境界の線が表示されません。

解決方法

ビルディングマテリアルに使用されている塗りつぶしを複製して、別々の塗りつぶしに変更すると、境界の線を表示することができるようになります。

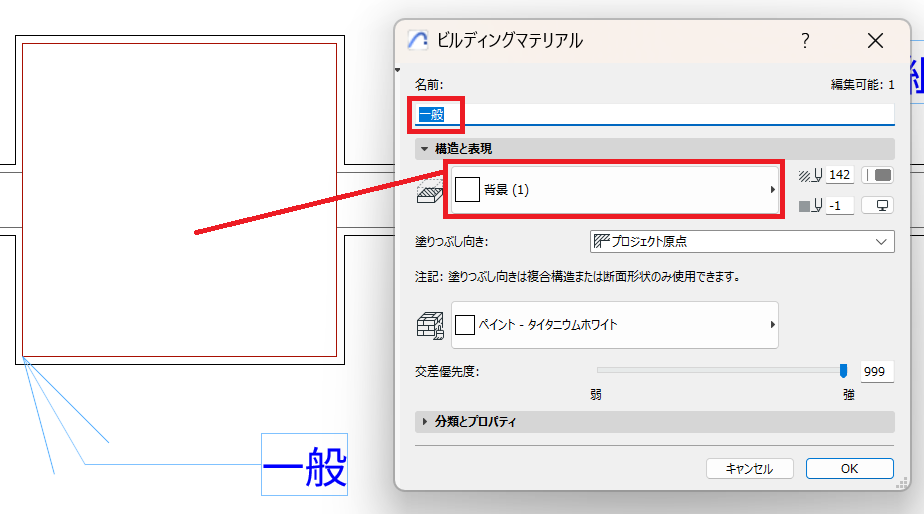

▼下図は塗りつぶし「背景」を複製し、「背景(1)」の塗りつぶしに変更したものです
