手摺のピッチはそのままで開始位置を変更したい

目的

手摺を延長すると、ピッチが変更されてしまうので、配置した手摺のピッチはそのままで、開始/終了位置の位置を変更したい。

手順

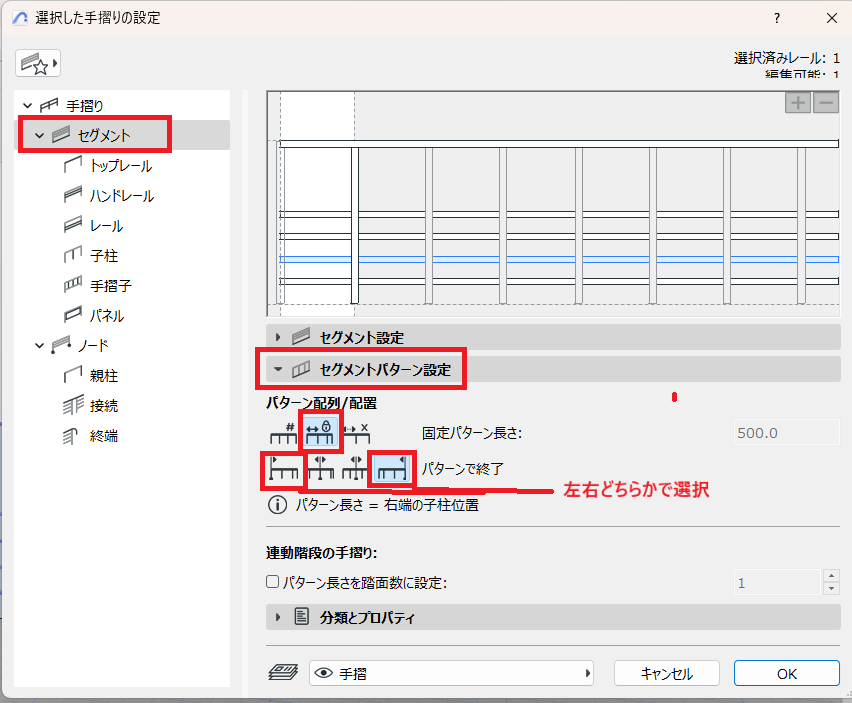

手摺設定＞セグメント＞セグメントパターン設定を固定長さに変更します。

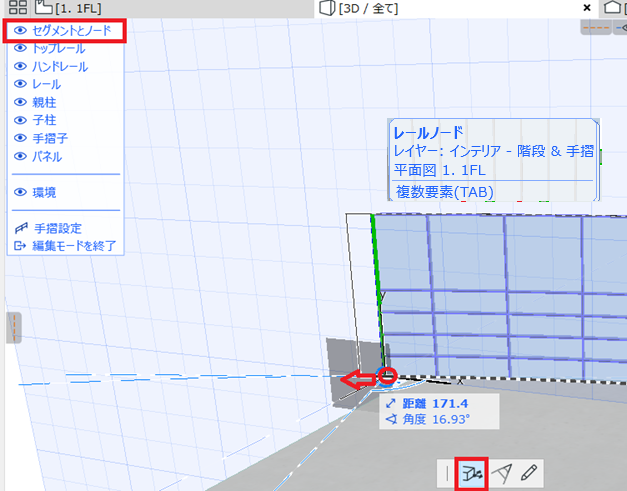

▼手摺の編集モードで、セグメントとノードを表示させます。レールノードを選択し頂点移動にて下図の様に手摺の移動が可能です。

結果

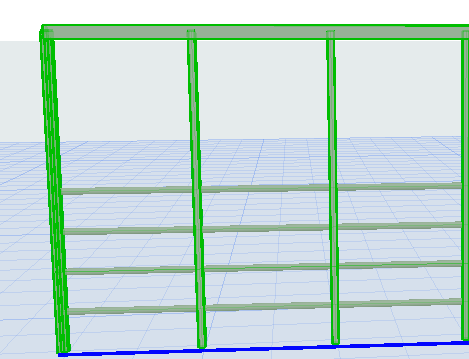

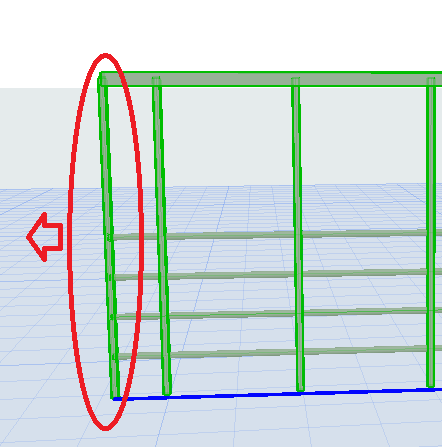

▼このようにピッチを維持して手摺を延長することができます。
