目的
ハンチのある鉄骨梁を入力する方法についてです。
断面形状の場合は断面形状マネージャ内で設定変更をおこなう必要があります。
今回は下記条件で設定を変更していきます。
【作成条件】
・天端が同じレベル
・標準鉄骨断面形状からインポートした断面形状を使用（H400X200X8X13、H294X200X8X12を使用する）
手順
１．オプション＞断面形状＞標準鉄骨断面形状をインポート
参考：規格寸法の鉄骨の断面形状をインポートする方法 – GRAPHISOFTナレッジセンター
２．オプション＞断面形状＞断面形状マネージャを開く

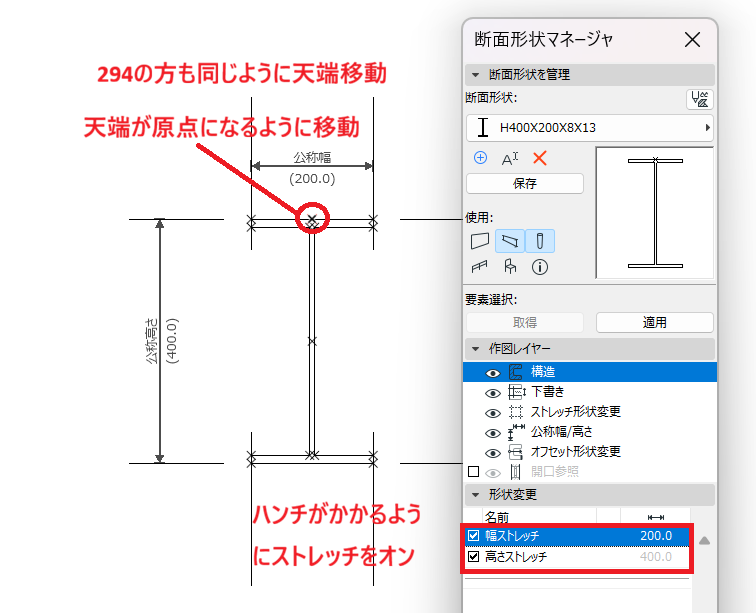

３．原点が天端になるように、断面形状マネージャ内の塗りつぶしを移動させる
４．梁設定の方でハンチを有効にするために、形状変更のストレッチにチェックをいれる
５．保存を押す

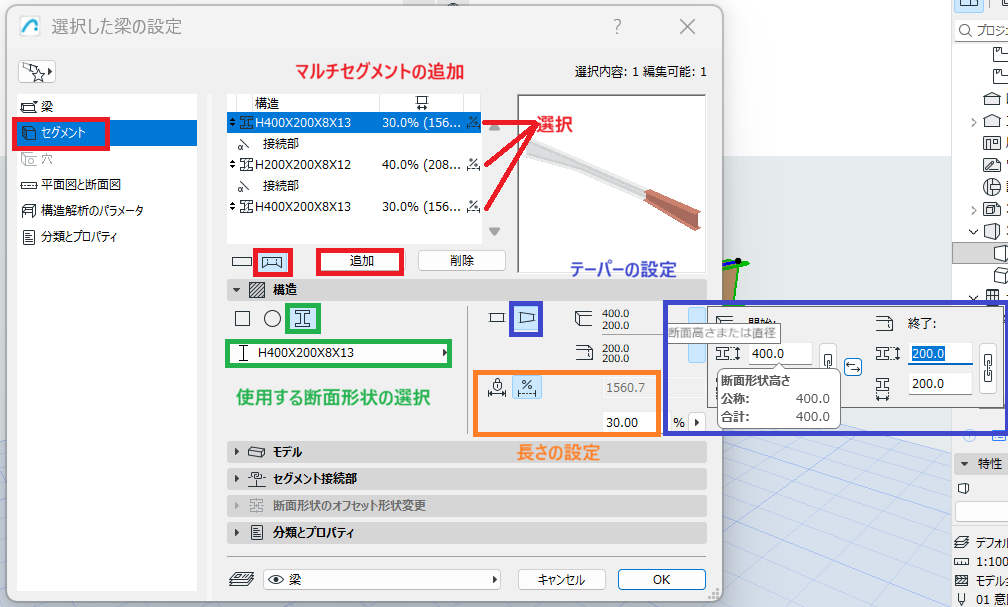

６．梁の設定を開きマルチセグメントを３つ追加する
７．構造、テーパーサイズ、長さをそれぞれ設定する
参考：梁のハンチを作成したい – GRAPHISOFTナレッジセンター
結果

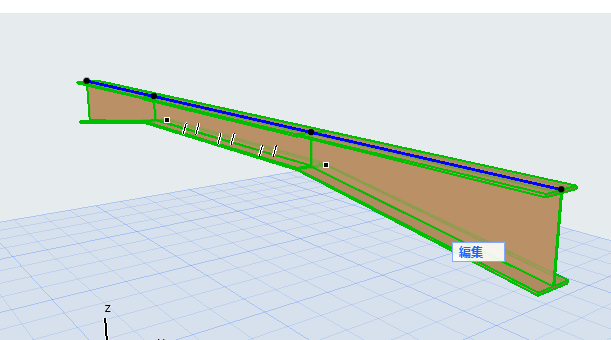

梁を配置すると下のような鉄骨梁ができあがります。
