問題

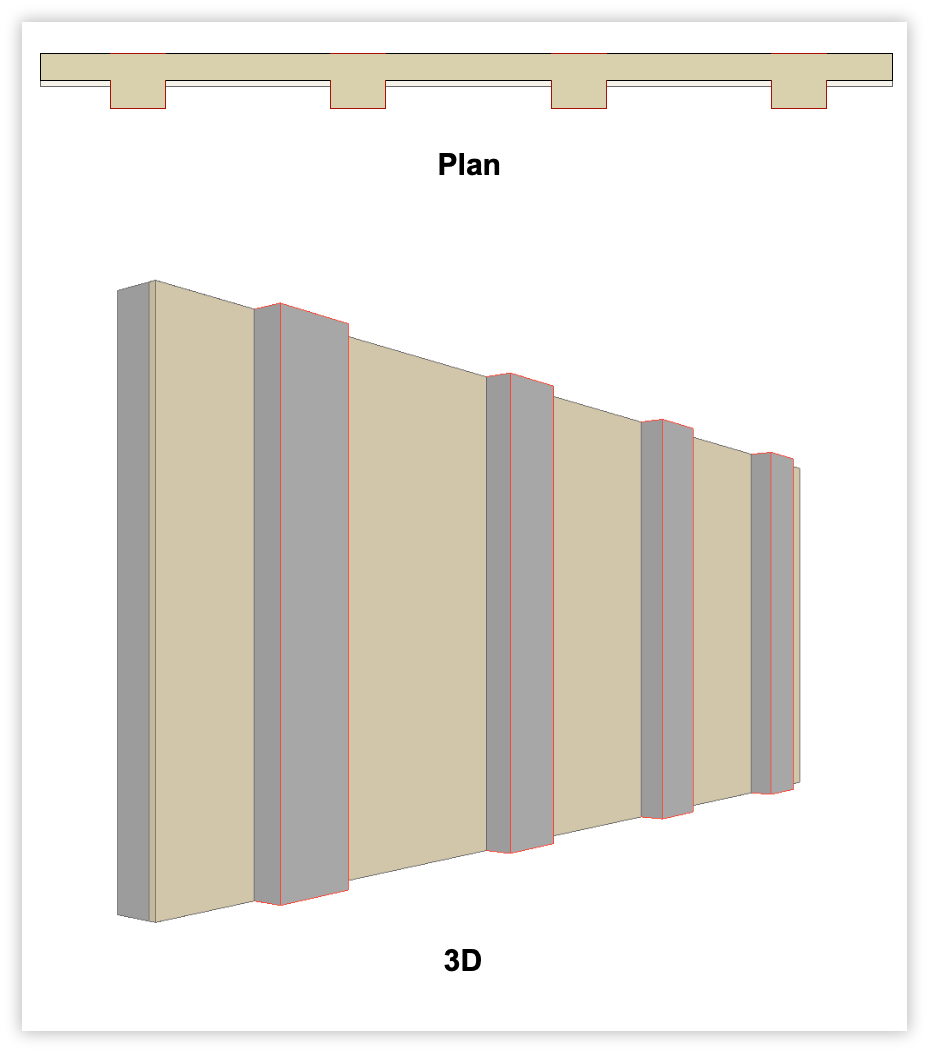

柱が外壁を突き抜ける場合、壁の仕上げ層が柱のまわりをシームレスに包み込まないことがあります。これにより、2D図面や3Dモデルで視覚的な不一致が生じます。突き出た柱のまわりに壁の仕上げ層を回り込ませるには、どのように設定すればよいでしょうか?
解決方法
選択した柱の設定の中に、壁の層を柱に巻き付けるオプションがあります。設定手順は以下のとおりです。

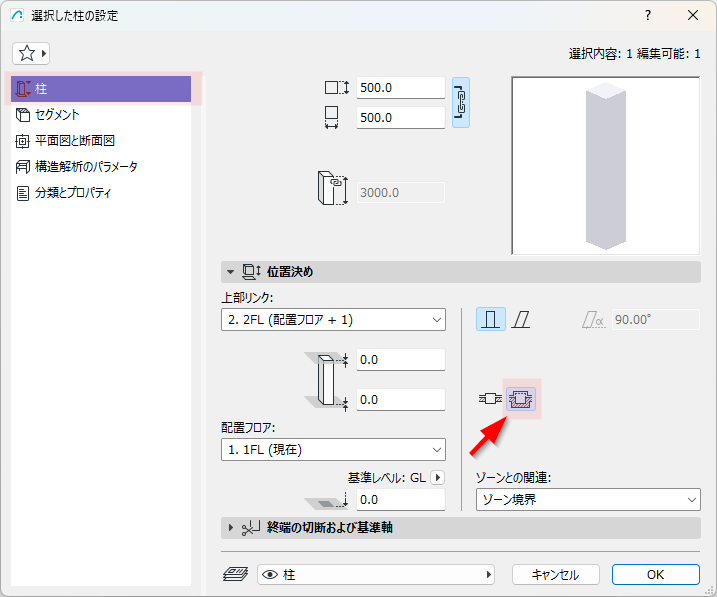

- 柱を選択し、選択した柱の設定を開きます。
- 柱タブを開き、位置決めセクションで、ラップ方法として仕上げ付を選択します。

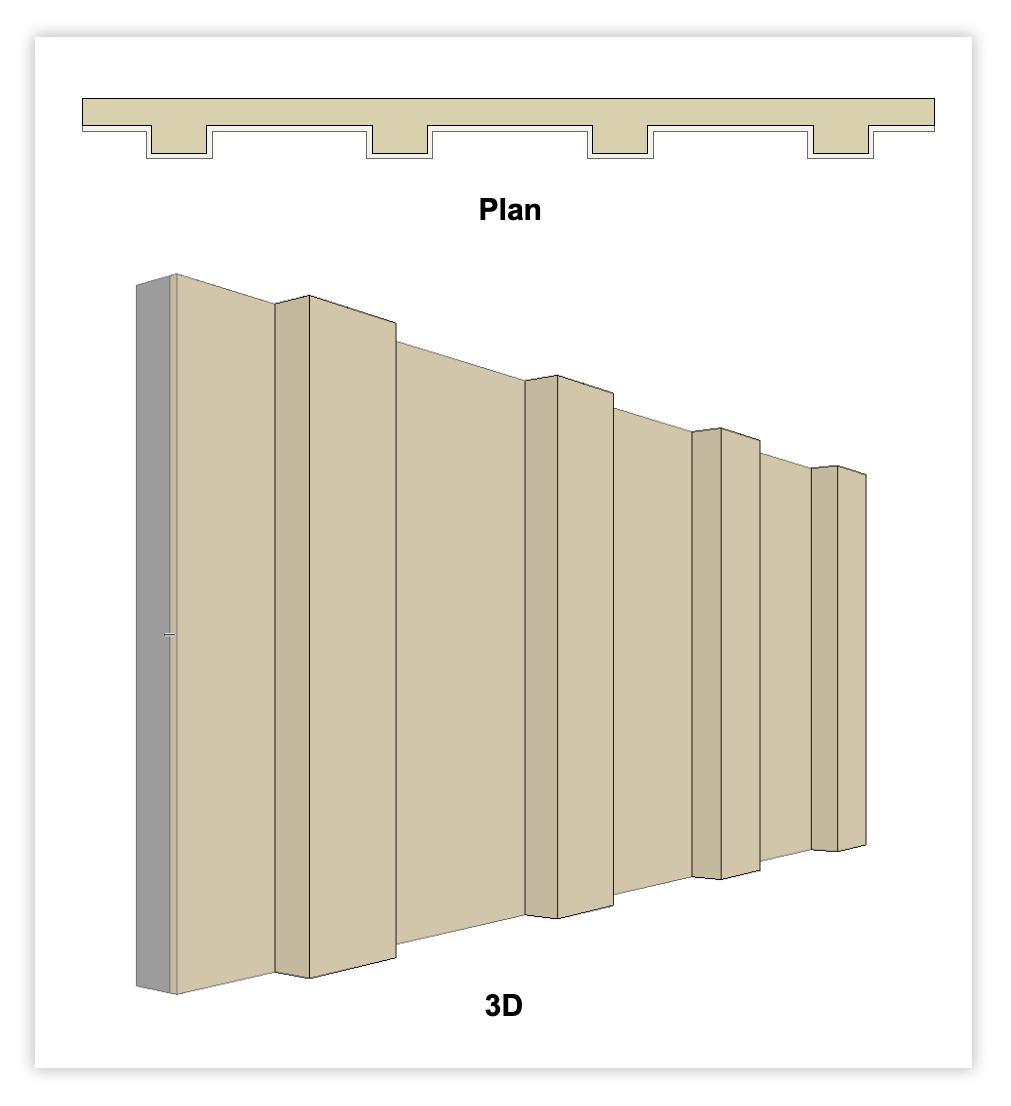

ラップ方法を仕上げ付に設定すると、交差する壁の仕上げ層が突き出た柱を包み込むように調整され、図面やレンダリングのどちらでも、より洗練されたプロフェッショナルな仕上がりになります。
