Descrizione del problema

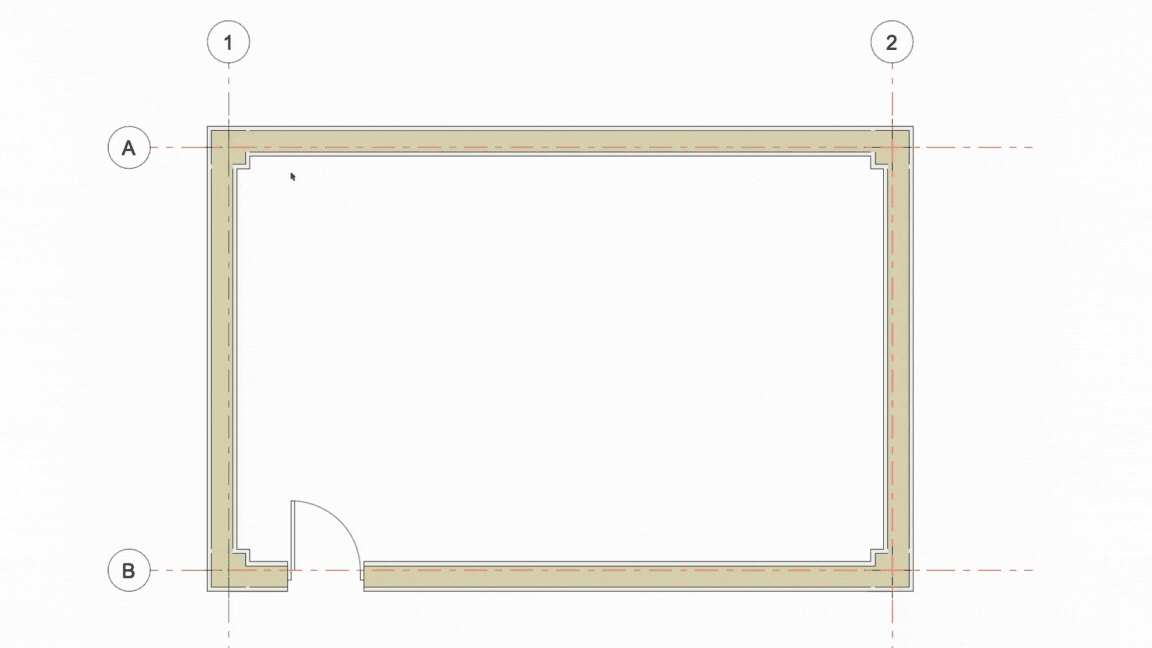

Ogni volta che modifico la dimensione di un pilastro, questo si sposta dalla linea della griglia. Perché succede?
Soluzione
Quando si ridimensiona o si regola un pilastro, lo spostamento si verifica generalmente a causa del punto di ancoraggio del pilastro stesso. Il punto di ancoraggio, o punto di riferimento, determina dove l'elemento è "ancorato" sulla griglia di disegno, e qualsiasi modifica alla dimensione del pilastro viene effettuata rispetto a questo punto fisso. Se il punto di ancoraggio è impostato fuori centro, il ridimensionamento farà spostare il pilastro dalla sua allineamento previsto sulla griglia.
Per mantenere l'allineamento del pilastro con la griglia dopo le regolazioni, segui questi passaggi per centrare correttamente il punto di ancoraggio:

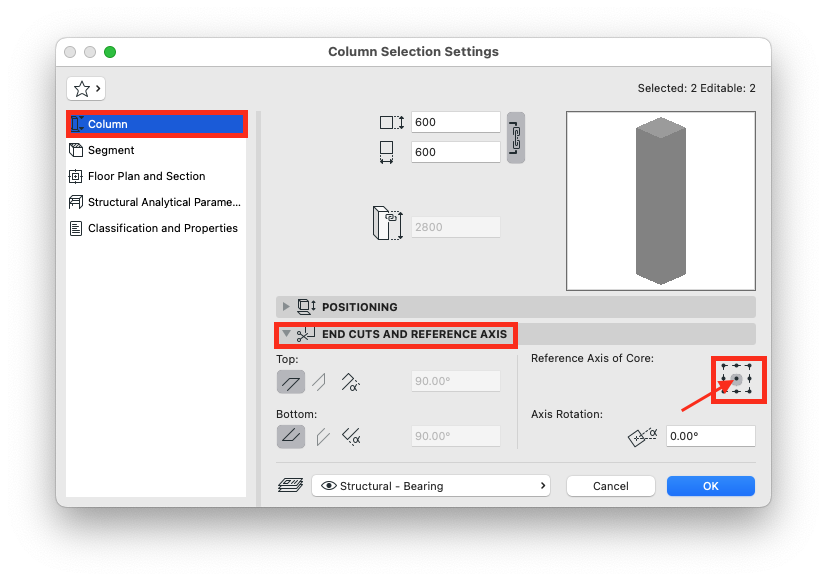

- Seleziona il Pilastro e apri il settaggio Impostazioni default pilastro.
- Vai alla scheda Pilastro, quindi nella sezione Tagli finali e Asse di riferimento, definisci l'Asse di riferimento del nucleo. Impostalo su Centro medio. Clicca OK per confermare e applicare le modifiche.

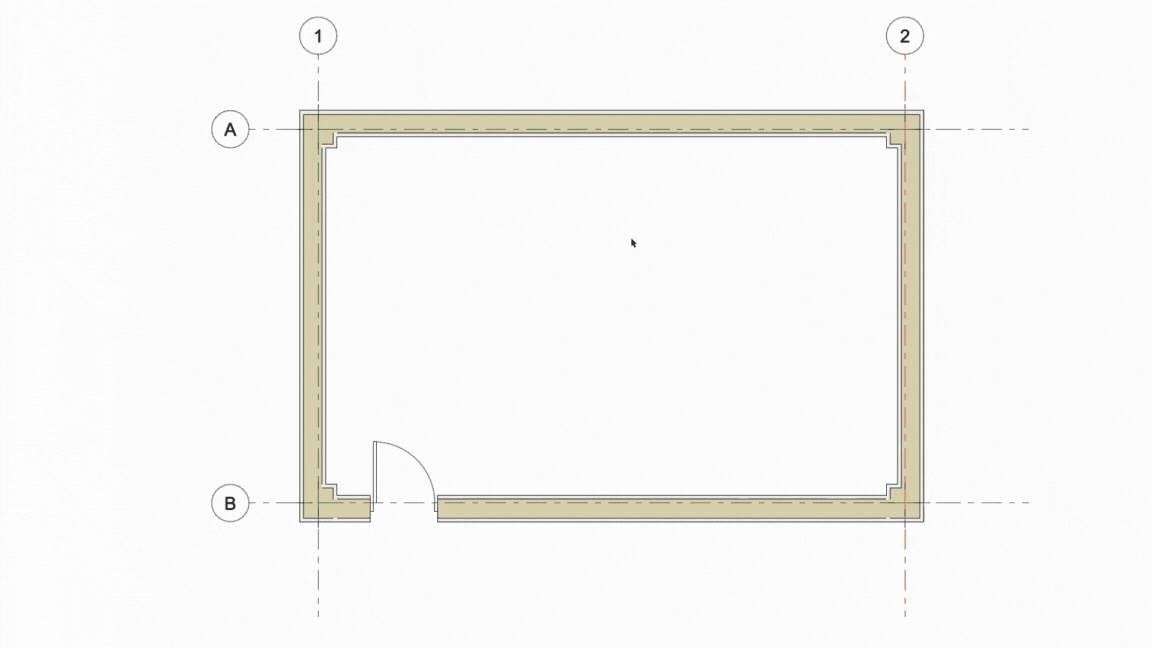

Con il punto di ancoraggio correttamente centrato, le future regolazioni del pilastro lo manterranno allineato con la griglia, eliminando spostamenti indesiderati.
