Descrizione del problema
Creazione di un tetto a volta a botte.
Soluzione
Archicad offre uno strumento dedicato per forme di tetto complesse: lo strumento Shell.
Lo strumento Shell consente di creare forme curve e organiche, offrendo tre metodi principali di costruzione:
- Estrusione
- Rivoluzione
- Ruled
Questi metodi offrono flessibilità nella progettazione di varie forme, inclusi tetti curvi.
Creazione di un tetto Shell Estruso:
1. Attivare lo Strumento Shell:
- Aprire la Pianta o la vista 3D.

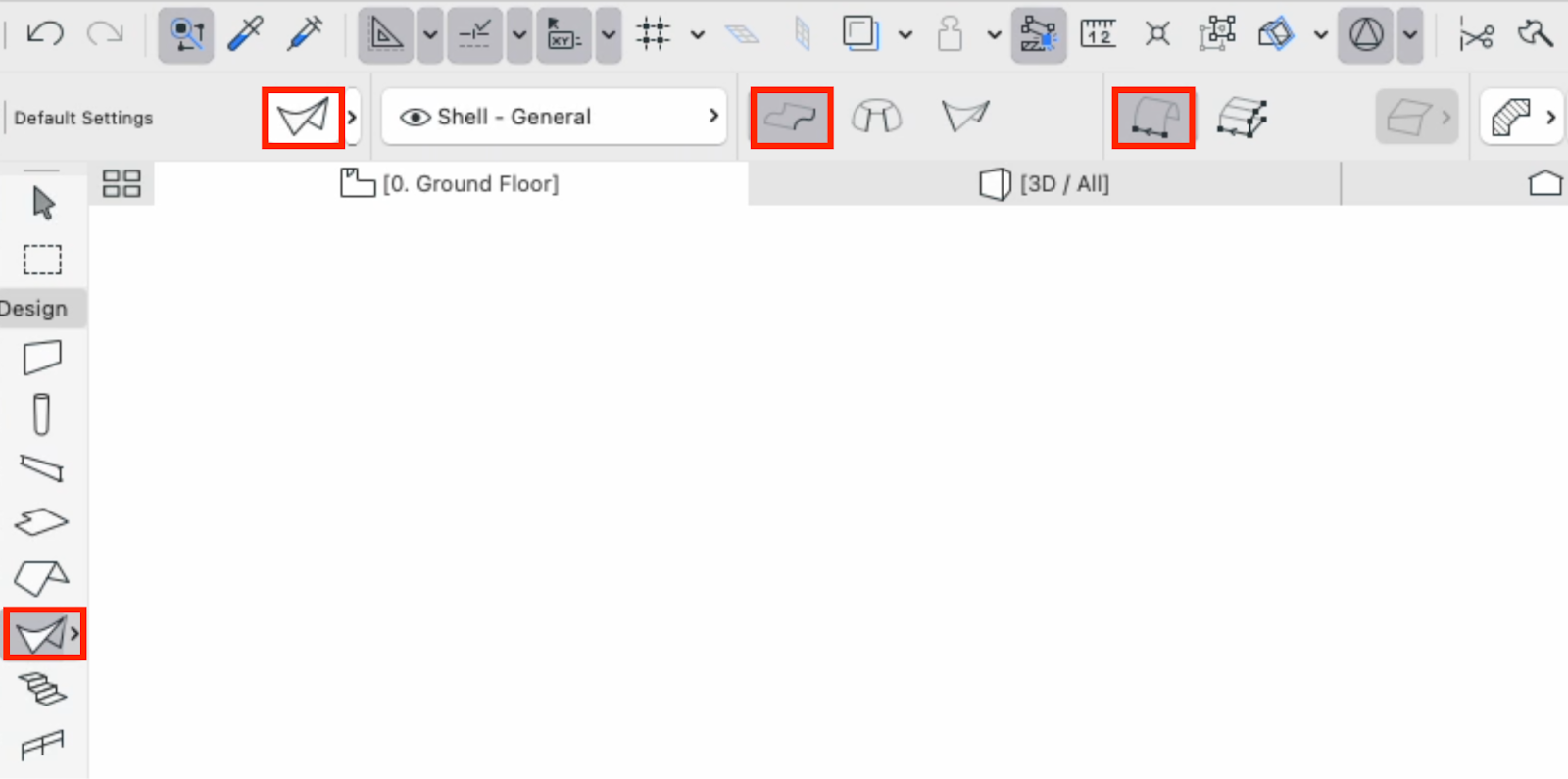

- Selezionare lo Strumento Shell dalla barra settaggi strumento.
- Nelle impostazioni dello strumento, impostare il metodo di costruzione su "Estrusione".
2. Definire la Linea di Riferimento:

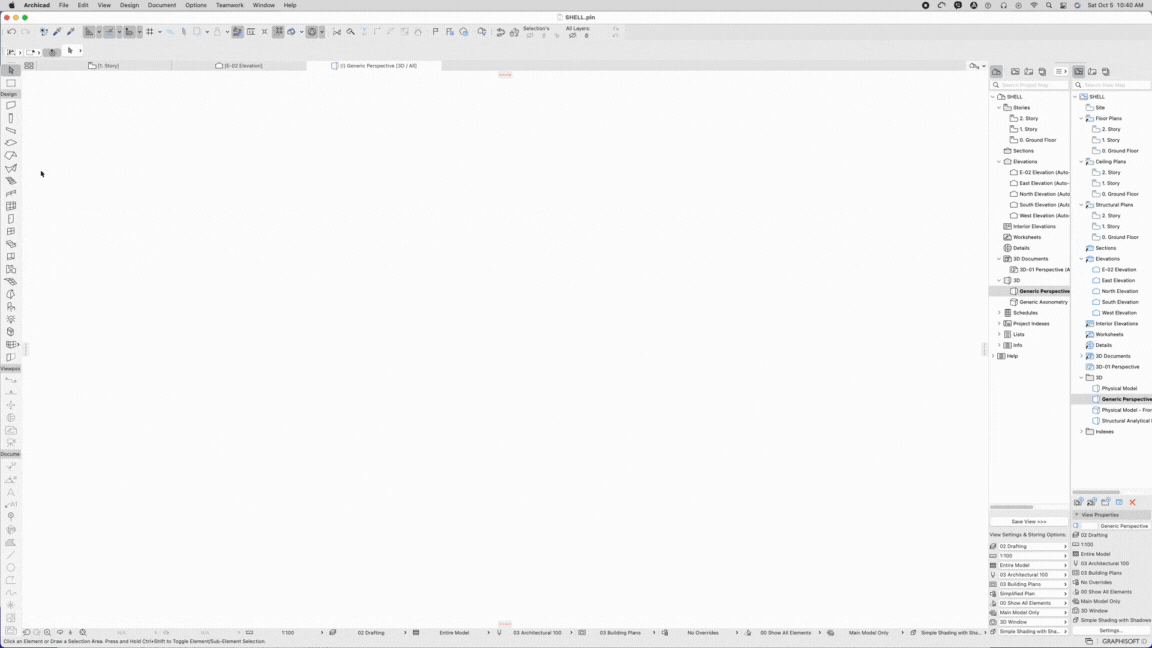

- Nella Pianta o nella finestra 3D, cliccare per segnare il punto di partenza della linea di riferimento della shell.
- Un secondo clic definirà la fine di questa linea, rappresentando la lunghezza della curva.
- Il terzo clic imposterà la larghezza della shell. Questo completa la sagoma base della forma estrusa della shell.
Una volta generata la shell, si possono effettuare ulteriori regolazioni per perfezionare la curvatura e la struttura, assicurando che sia in linea con la tua visione progettuale.
CONSIGLIO: Puoi perfezionare ulteriormente la geometria del tetto convertendolo in una Forma
