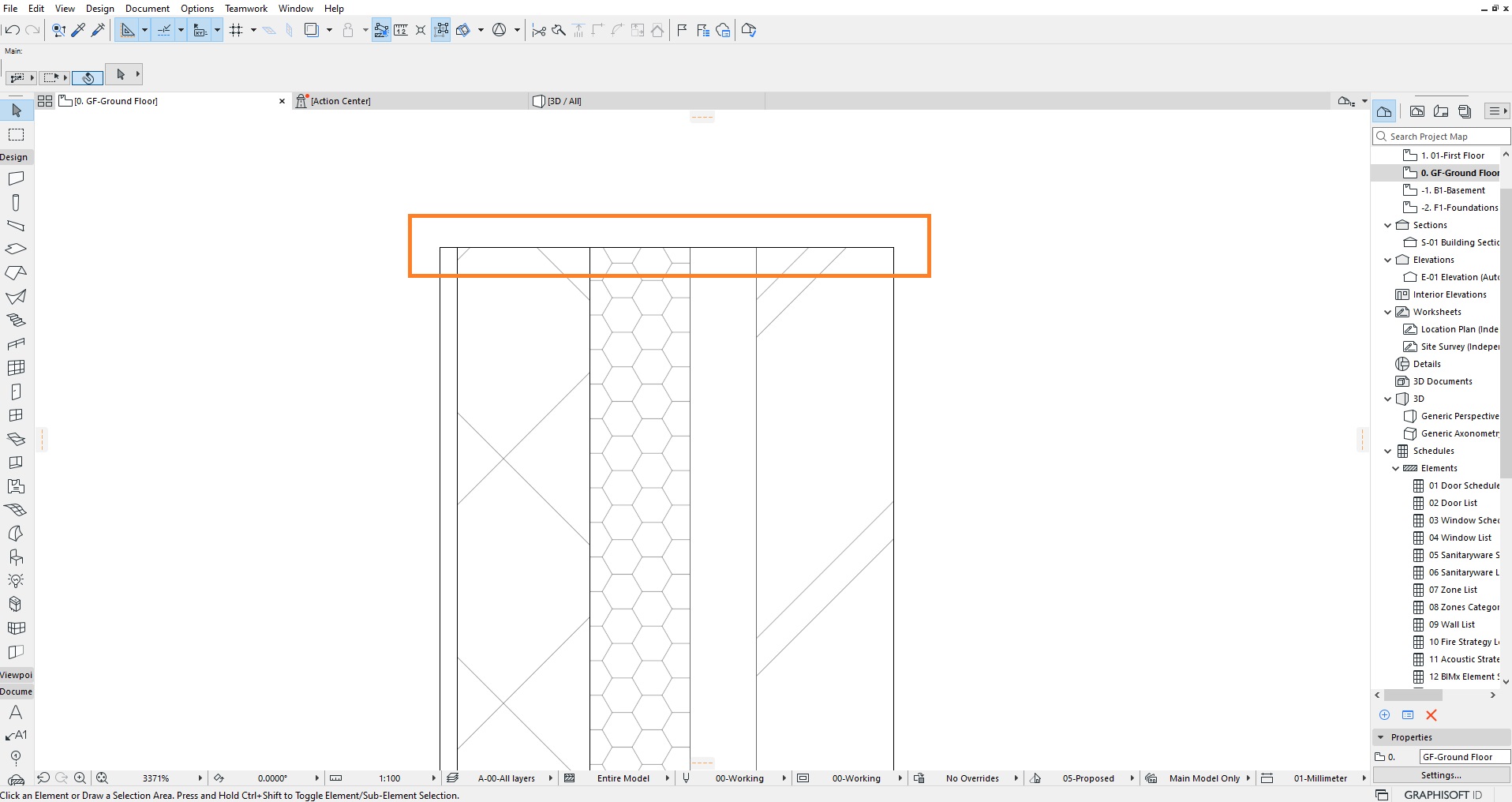

Come si gestiscono le linee di fine degli strati nelle pareti composite? Questa azione fornirà soluzioni per la gestione delle giunzioni e delle aperture.
Soluzione
Archicad offre diversi strumenti e opzioni per gestire come vengono visualizzati i singoli strati di una struttura composta e come terminano in punti diversi, come giunzioni, aperture ed estremità delle pareti. Ecco come è possibile gestire e controllare queste linee di fine degli strati.
Impostazioni della struttura composta

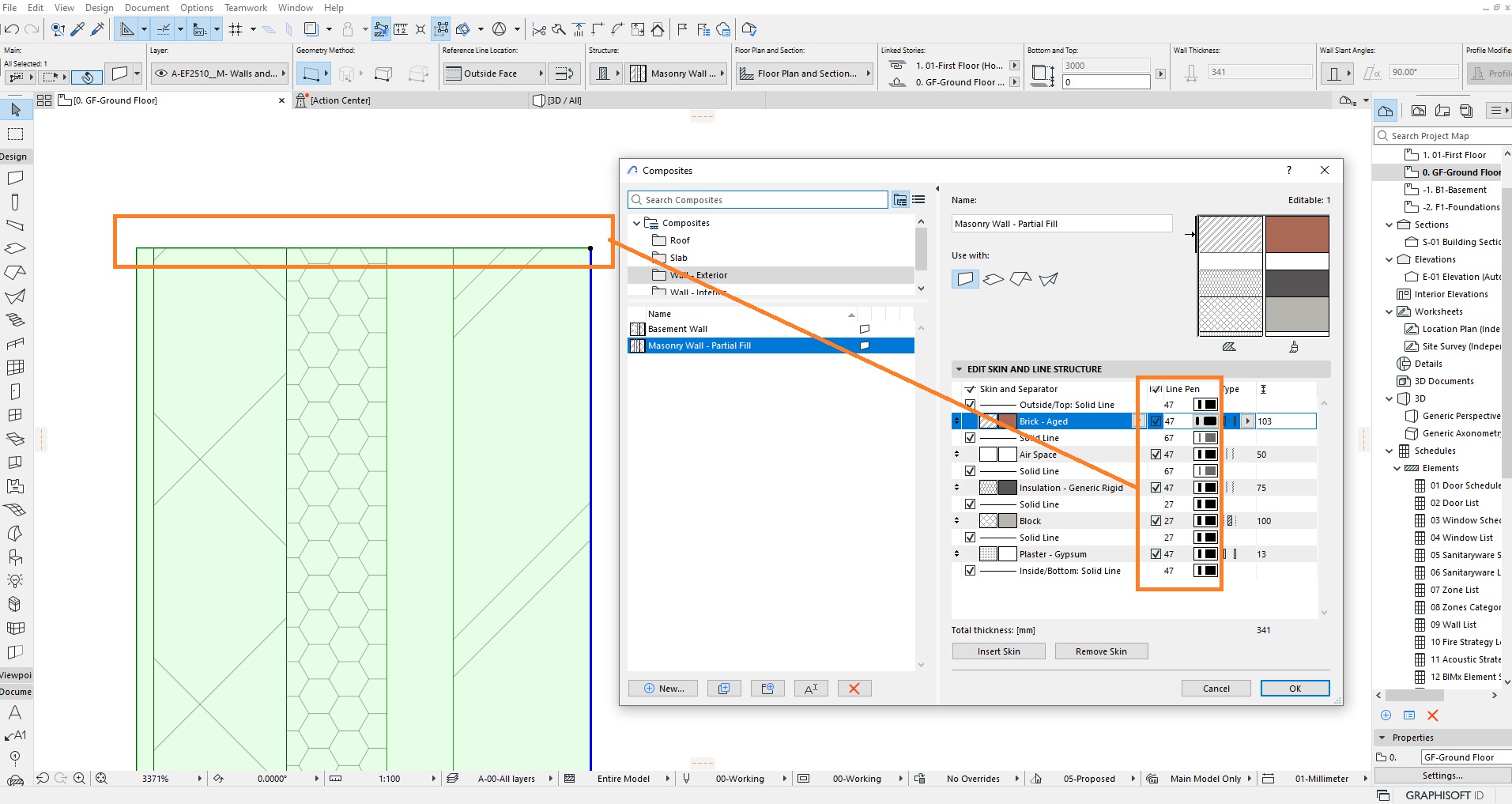

Apri la finestra di dialogo Strutture composte Opzioni> Attributi elemento > Strutture composte...
Seleziona il composito che desideri modificare.
Regola le impostazioni per la penna della linea o semplicemente disattivala.
Strumento Testa Muro

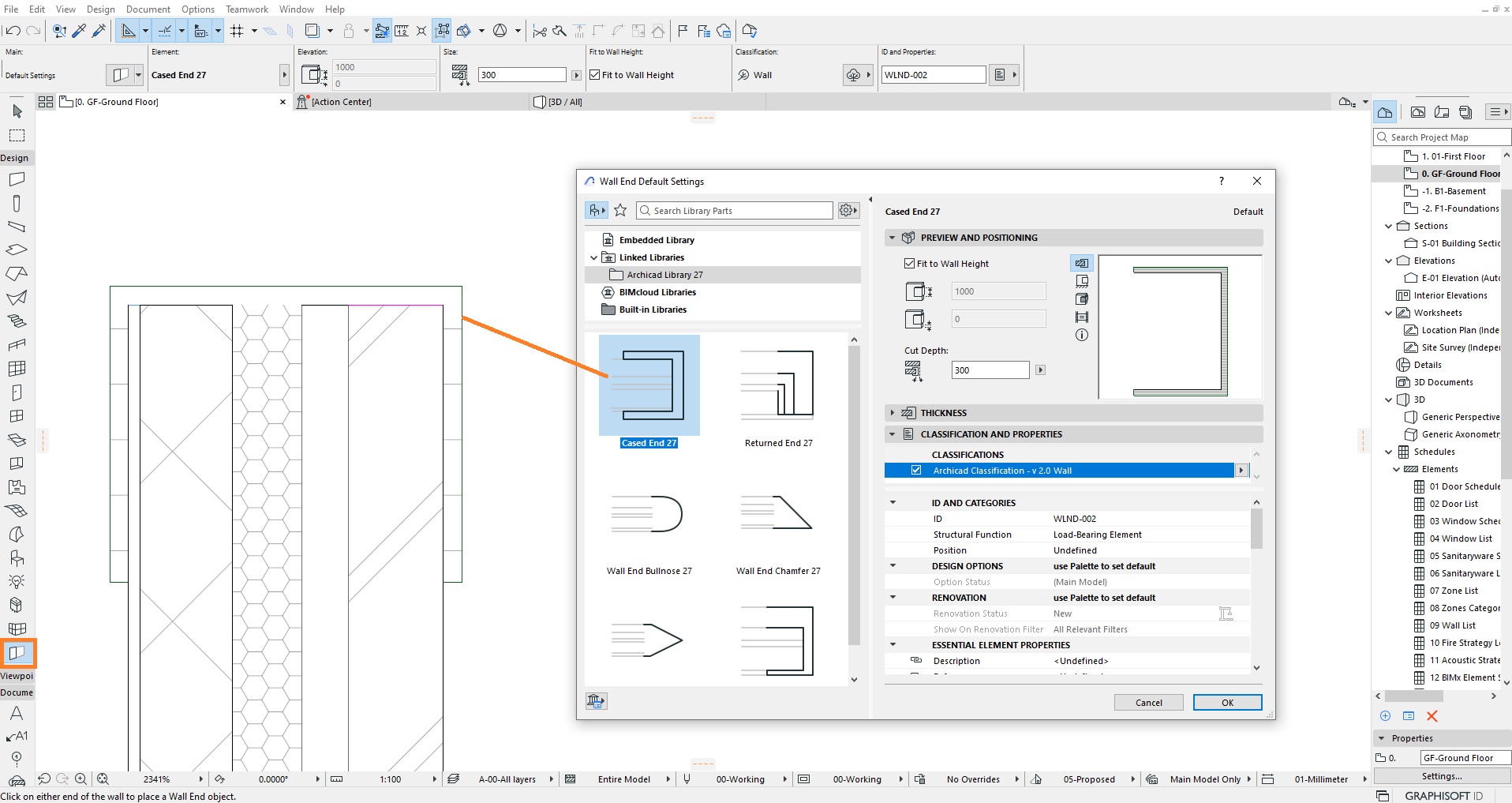

Usa lo Strumento FiTesta Muro (Design > Strumenti architettonici > Festa Muro) per personalizzare l'aspetto delle estremità delle pareti.
Questo strumento ti consente di aggiungere chiusure di estremità alle pareti e definire come termina ciascun strato, regolando le singole linee di fine degli strati, oppure applicando un profilo personalizzato all'estremità della parete.
Suggerimenti
Controlla regolarmente le impostazioni delle strutture composte e le priorità di intersezione dei materiali da costruzione che le compongono, per assicurarti che siano allineate ai requisiti di dettaglio del tuo progetto.
Sperimenta con lo Strumento Testa Muro le Impostazioni di Giunzione per ottenere l'aspetto e la funzionalità delle tue pareti.
Usa Profili Complessi per le pareti che terminano in maniera più complessa per ottenere un controllo preciso sulle estremità degli strati.
Se hai bisogno di ulteriore aiuto, consulta altri contenuti sul Sito di Supporto, Graphisoft Community o il Graphisoft Learn Portal. Puoi anche contattare il Supporto Tecnico per ulteriore assistenza.
