Descrizione del problema
Un percorso o una strada, creati ad esempio con lo Strumento Solaio, devono essere visibili sulla superficie di un terreno e dovrebbero seguire i contorni del terreno stesso.
Soluzione
Crea un'intersezione tra la strada e il terreno utilizzando SEO (Operazioni su Elementi Solidi):

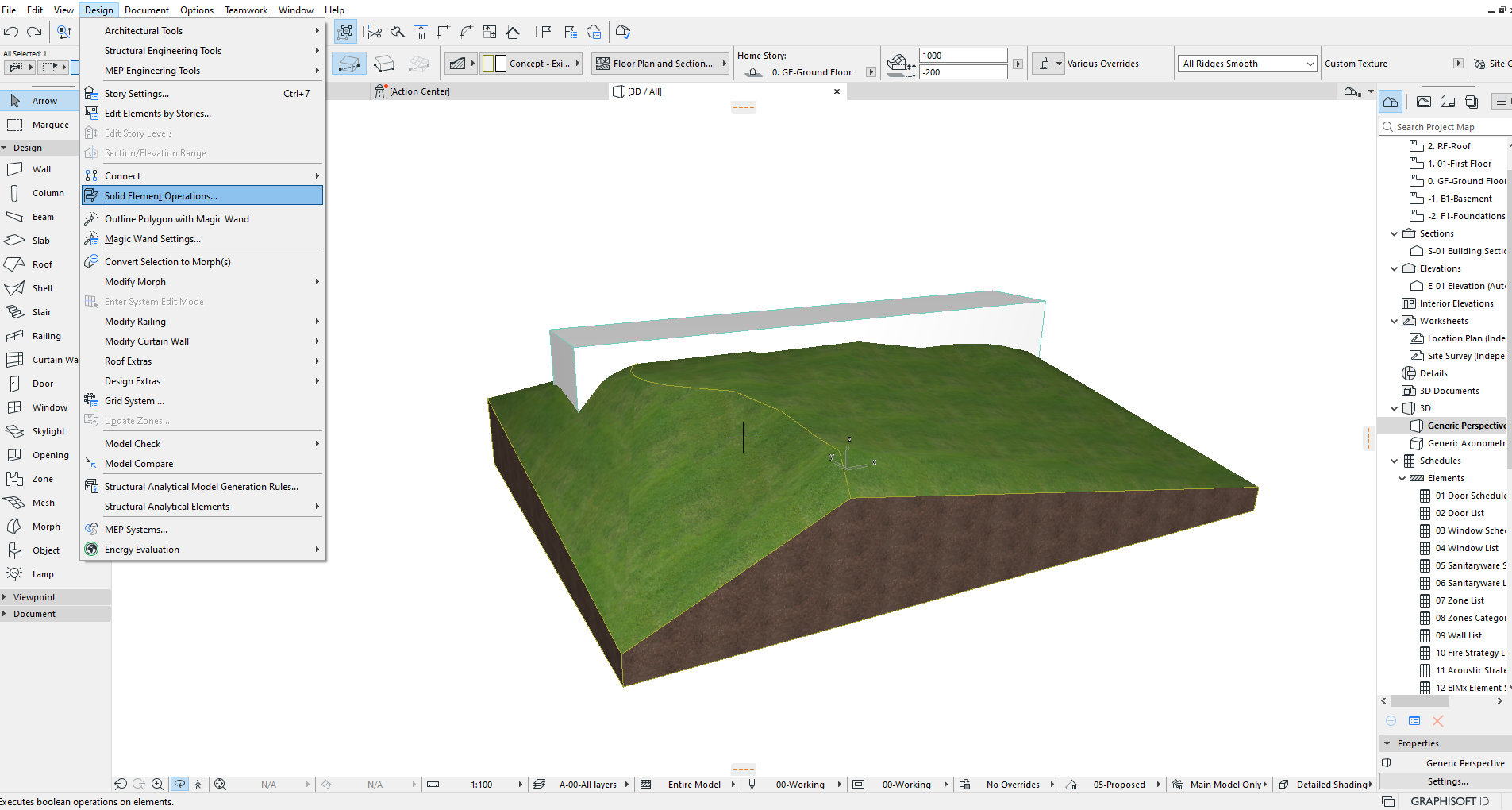

- Vai su Design > Operazioni con gli Elementi Solidi.

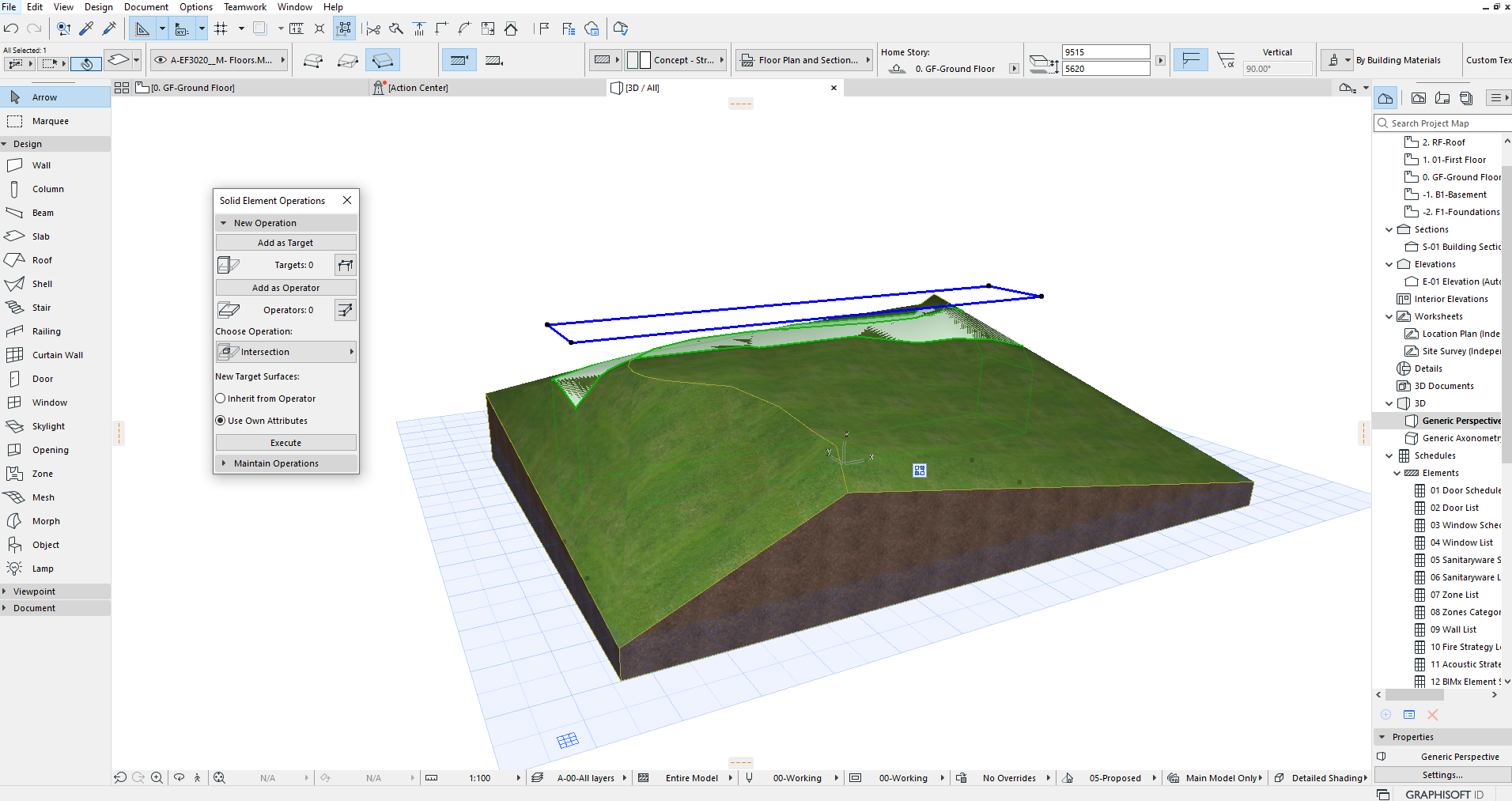

Per assicurarti che il solaio ed il terreno si intersechino correttamente, usa la funzione Operazioni con gli Elementi Solidi.
- Definisci il percorso/strada (solaio) come elemento Obiettivo.
- Definisci il terreno (mesh) come elemento Operatore.
- Seleziona l'operazione Intersezione.
- Imposta l'opzione Nuove Superfici dell'Obiettivo per la destinazione su Eredita dall'Operatore.

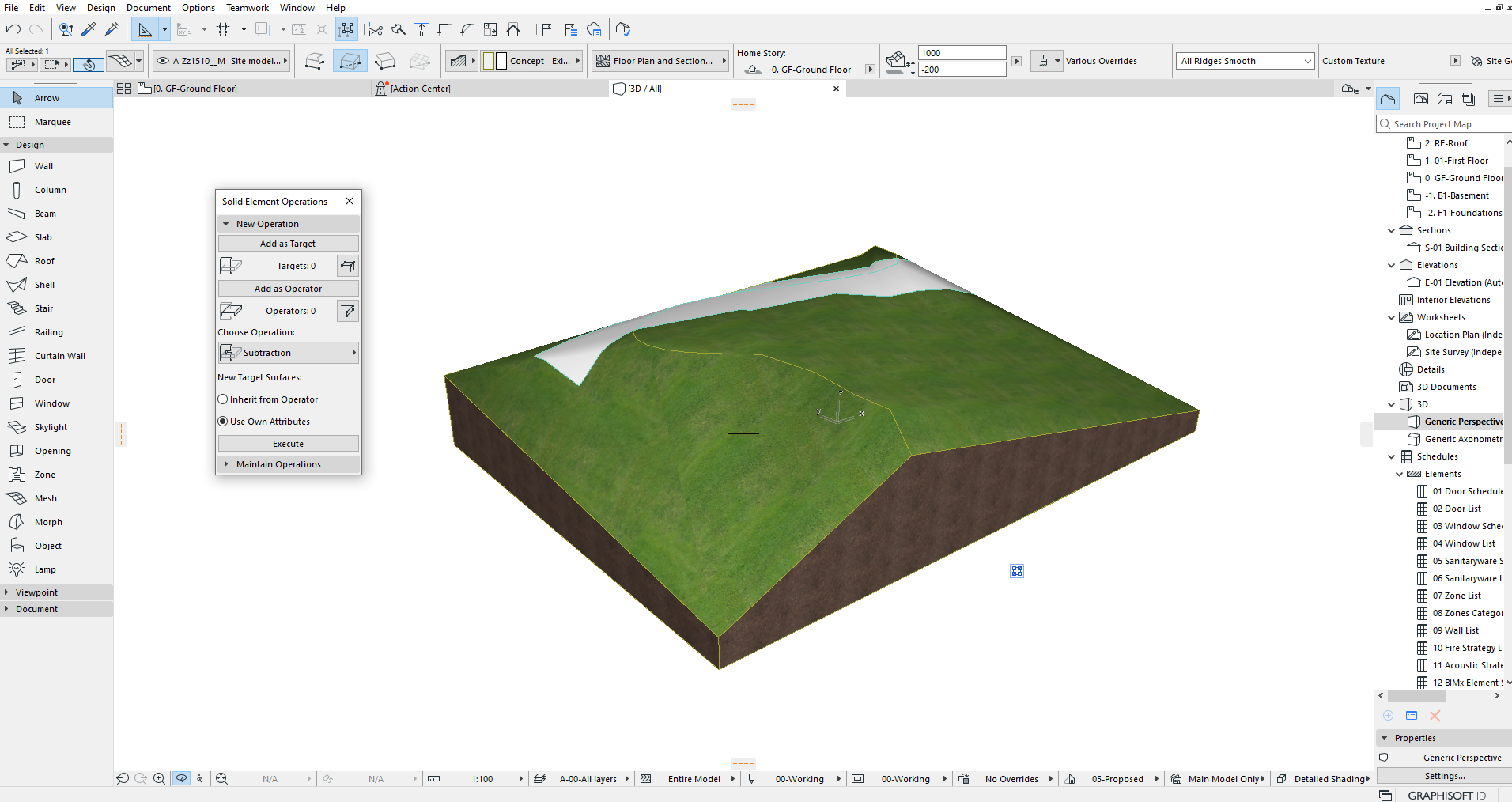

Sottrai l'intersezione del terreno.
Successivamente, esegui un'altra Operazione con gli Elementi Solidi.
- Definisci il percorso/strada (solaio) come elemento Operatore.
- Definisci il terreno (mesh) come elemento Obiettivo.
- Seleziona l'operazione Sottrazione con Estrusione Superiore.
- Imposta l'opzione Nuove Superfici dell'Obiettivo per la destinazione su Eredita dall'Operatore.
Come risultato, il percorso/la strada sarà visualizzato correttamente sulla superficie del terreno e la texture della superficie seguirà il contorno del terreno.
