Descrizione del problema
Ho bisogno di creare una balaustra unica e integrarla efficacemente nello Strumento Parapetto.
Soluzione
Per progettare una balaustra personalizzata per una ringhiera, si può utilizzare la funzione Profili Complessi in Archicad.
Creare un Profilo Complesso.

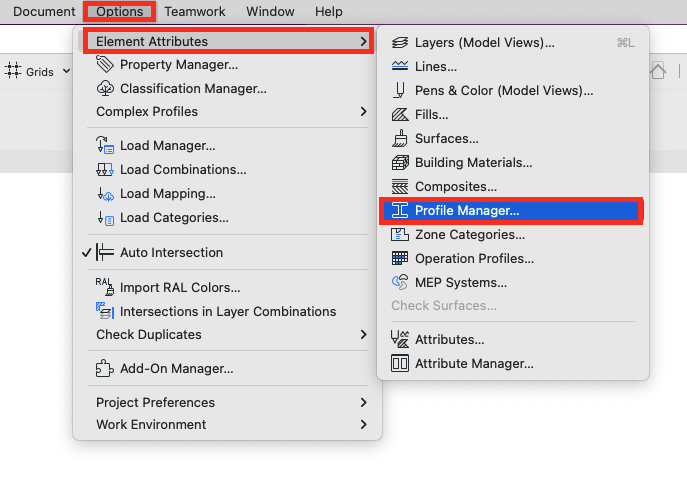

1. Vai su Opzioni > Attributi Elemento > Gestore Profili.

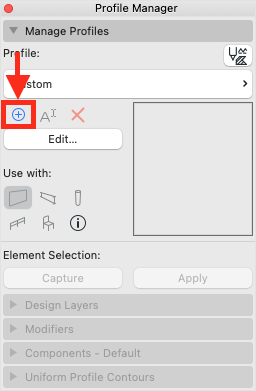

2. Nella finestra Gestore Profili, clicca il pulsante (+) per creare un nuovo profilo complesso.

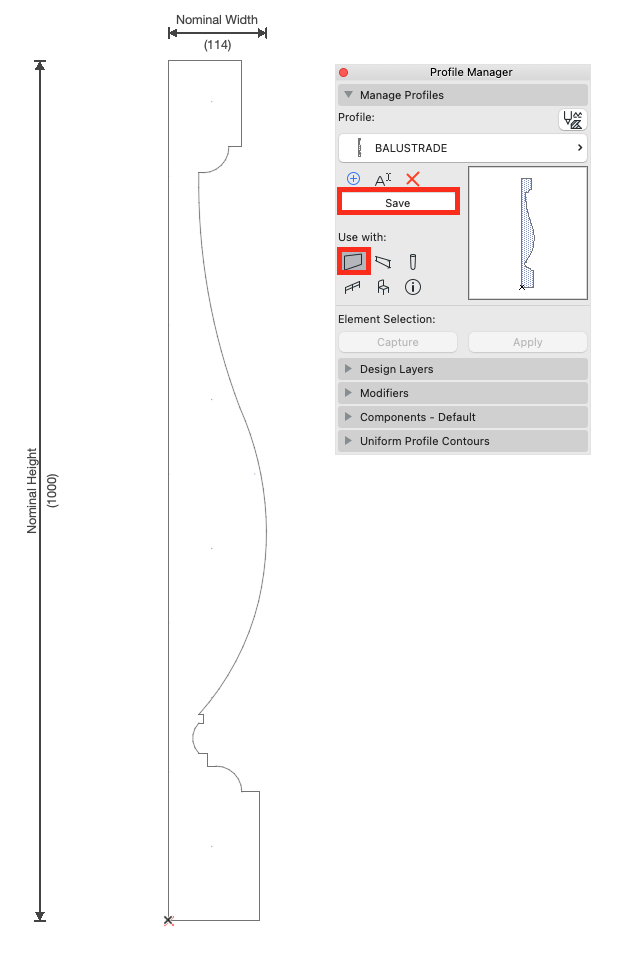

3. Usando lo strumento retino, disegna la forma desiderata del profilo della balaustra, facendo attenzione a posizionare lo spigolo in corrispondenza dell'origine, contrassegnata da una "x" di colore rosso. Una volta completato, il retino, seleziona Muro nella sezione “Usa con”, quindi clicca Salva.
4. Disegna il Profilo del Muro.

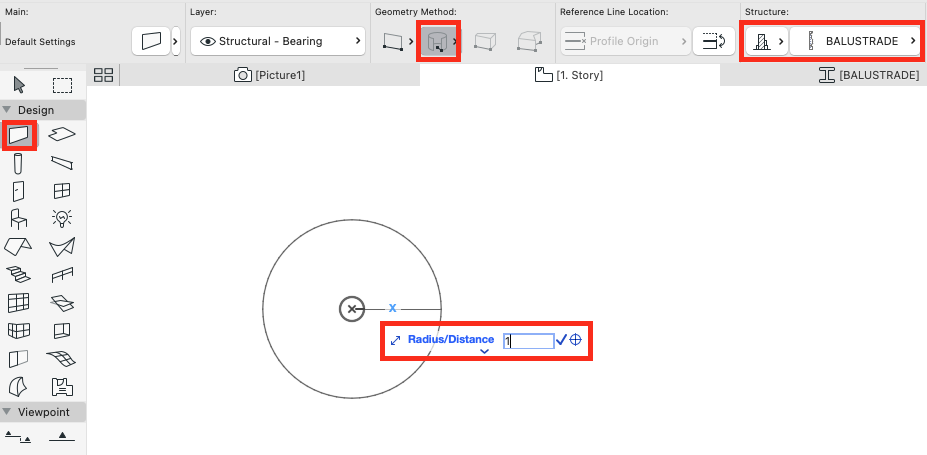

- Vai alla vista Pianta e disegna il muro utilizzando il metodo geometrico Curva - Punto centrale.
- Assicurati che la struttura sia impostata su Profilo Complesso e seleziona il profilo balaustra personalizzato appena creato.
- Imposta il valore del raggio a 1.
5. Controlla nella Vista 3D.
- Passa alla Vista 3D per verificare l’aspetto della balaustra. Se tutto è ok, procedi a salvare la balaustra personalizzata come montante del parapetto.
6. Salva come Montante del Parapettp.

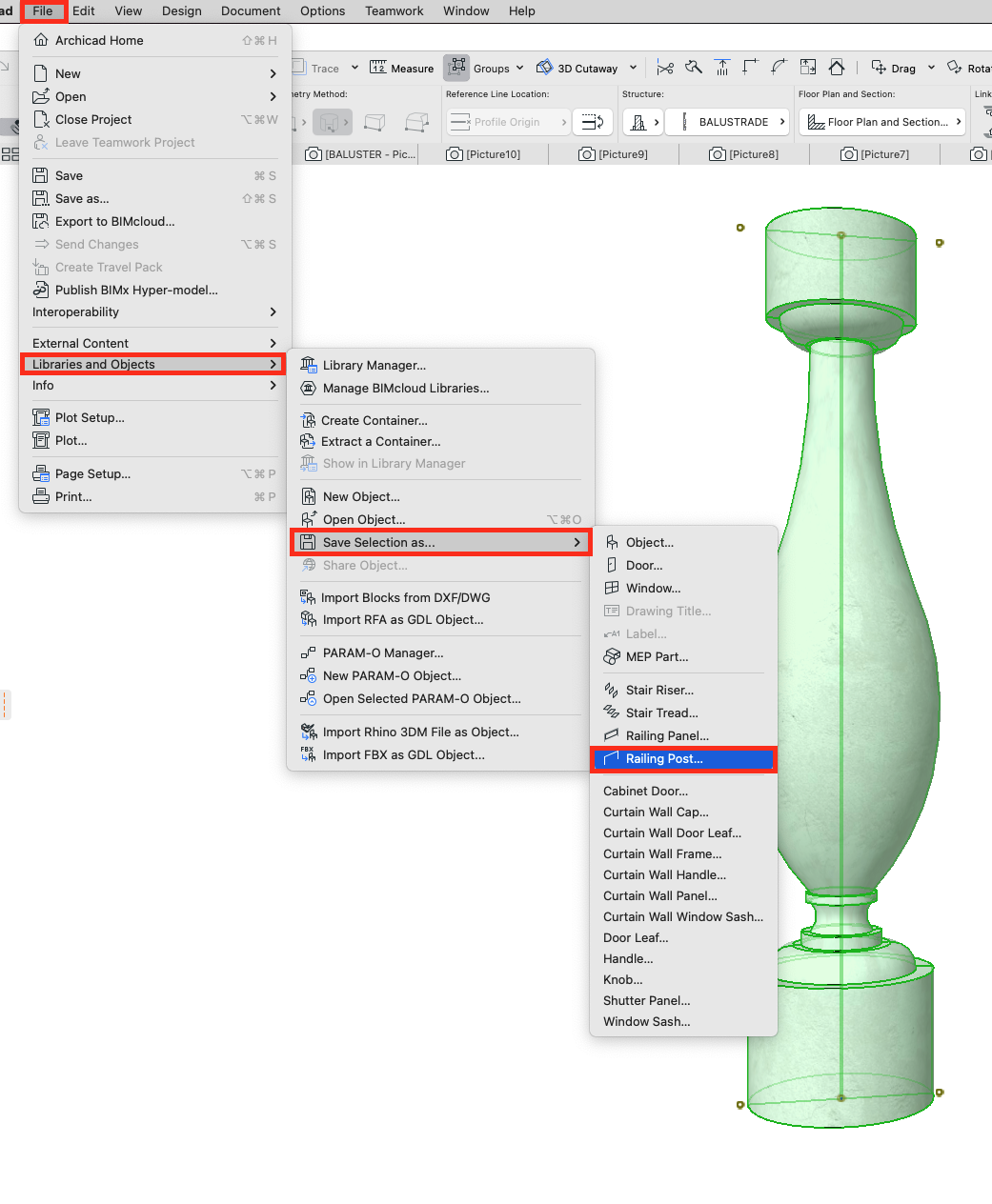

- Seleziona la balaustra nella vista 3D, poi vai su File > Librerie e Oggetti > Salva selezione come… > Piantone Parapetto.

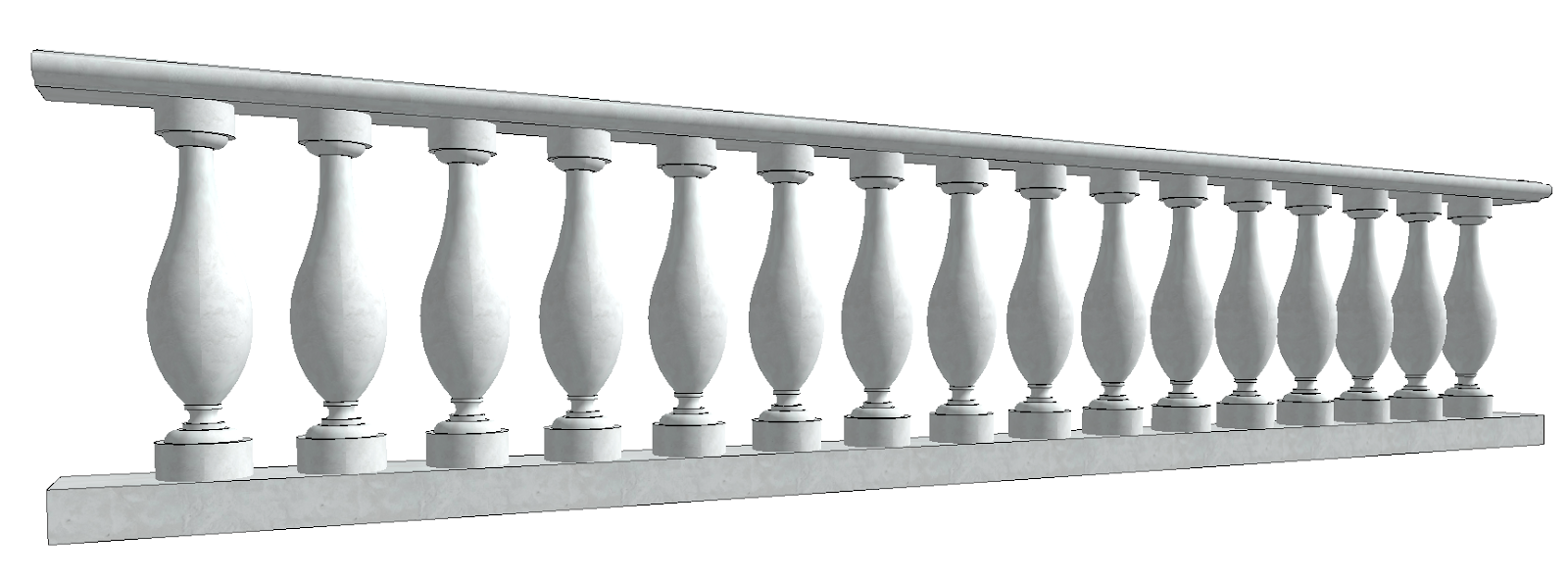

7. Applica il Piantone personalizzato al Parapetto.

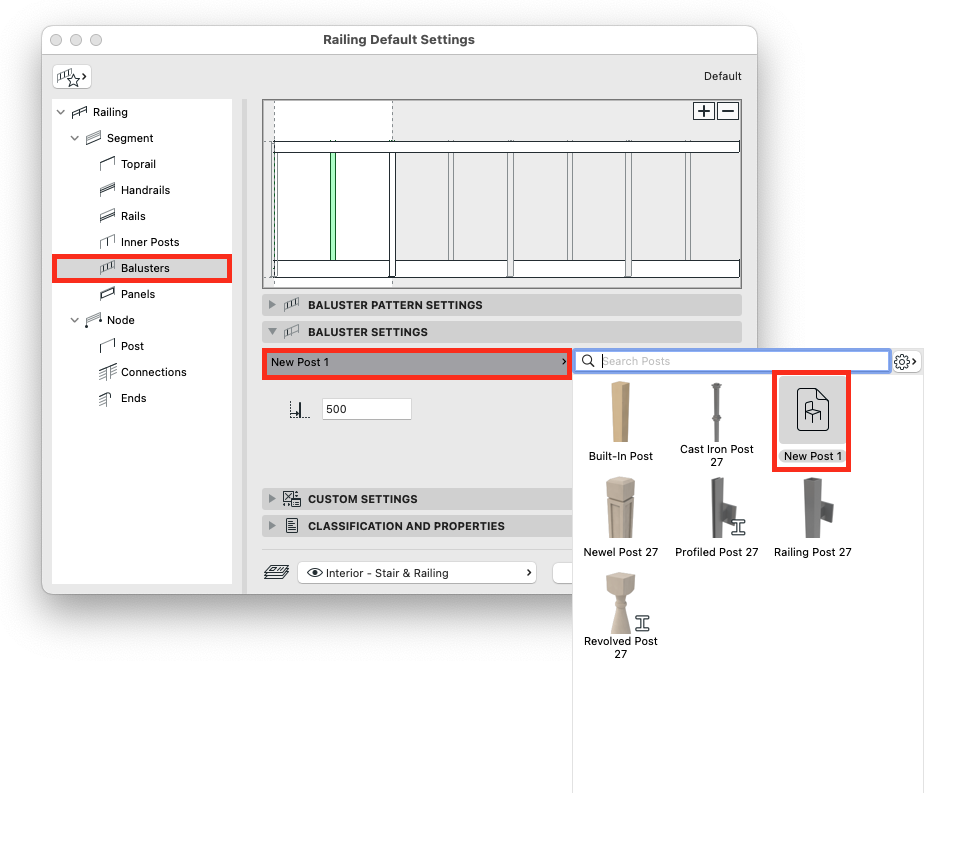

- Apri le Impostazioni di Default Parapetto e vai alla scheda Balaustri.
- Sotto Impostazioni Balautro, seleziona il profilo personalizzato salvato in precedenza e applicalo al parapetto.
- Clicca OK per confermare le impostazioni.
SUGGERIMENTO: Come creare una colonnina personalizzata
