Descrizione

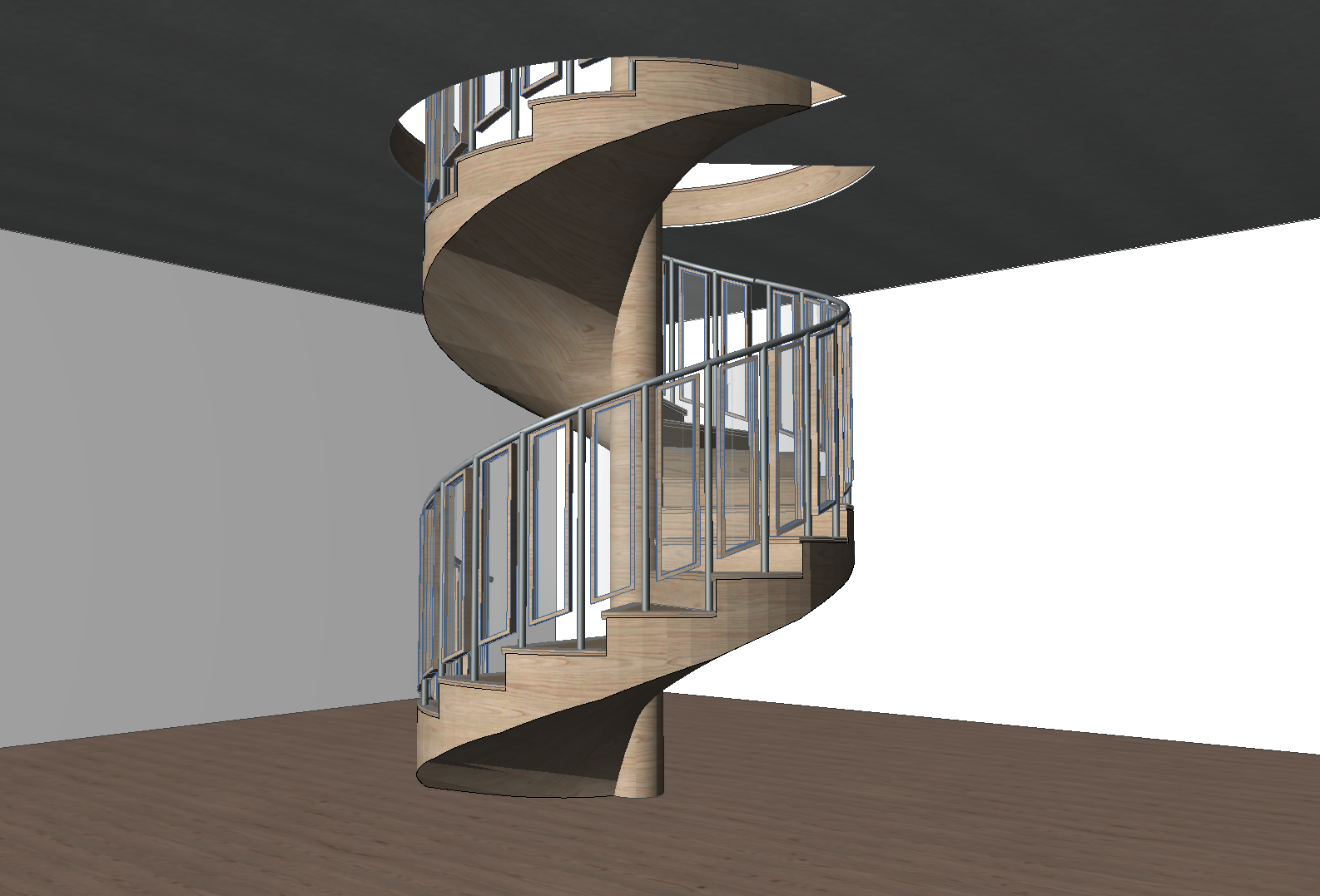

È stata richiesta la modellazione di una scala a chiocciola che si estenda oltre una rotazione completa di 360 gradi. Tuttavia, durante la creazione del modello in Archicad, non viene completato nemmeno un giro completo. In che modo è possibile modellare una scala a chiocciola che prosegue oltre una rotazione completa?
Soluzione
In Archicad, le scale a chiocciola che si estendono oltre un giro di 360 gradi non possono essere modellate come elemento unico, per garantire una rappresentazione chiara e corretta nelle planimetrie. Per mantenere la coerenza della documentazione, la scala deve essere suddivisa in due segmenti collegati senza soluzione di continuità.
Procedura:
- Creare il primo segmento della scala a chiocciola:
Progettare il primo segmento della scala a chiocciola terminando poco prima dei 360 gradi. Scegliere Non collegato per la funzione “Collega al piano superiore” e specificare l’altezza desiderata. - Duplicare e allineare la scala:

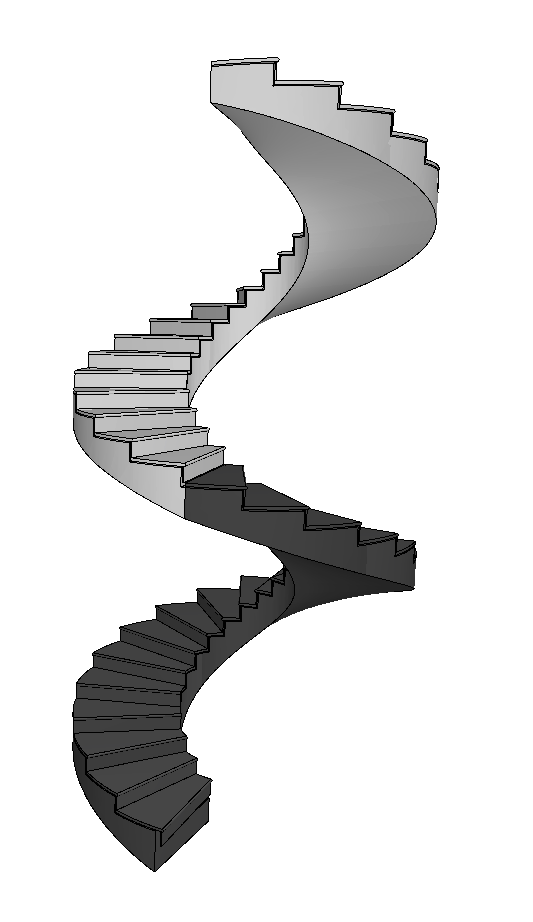

Duplicare il segmento creato e allineare il punto di partenza del secondo segmento con il punto finale del primo, assicurando continuità nel percorso. Impostare come offset dal piano di partenza del secondo segmento lo stesso valore dell’altezza del primo segmento. Collegare il piano superiore in modo che coincida con il livello dove termina la scala a chiocciola. - Ottimizzare il collegamento tra i segmenti:

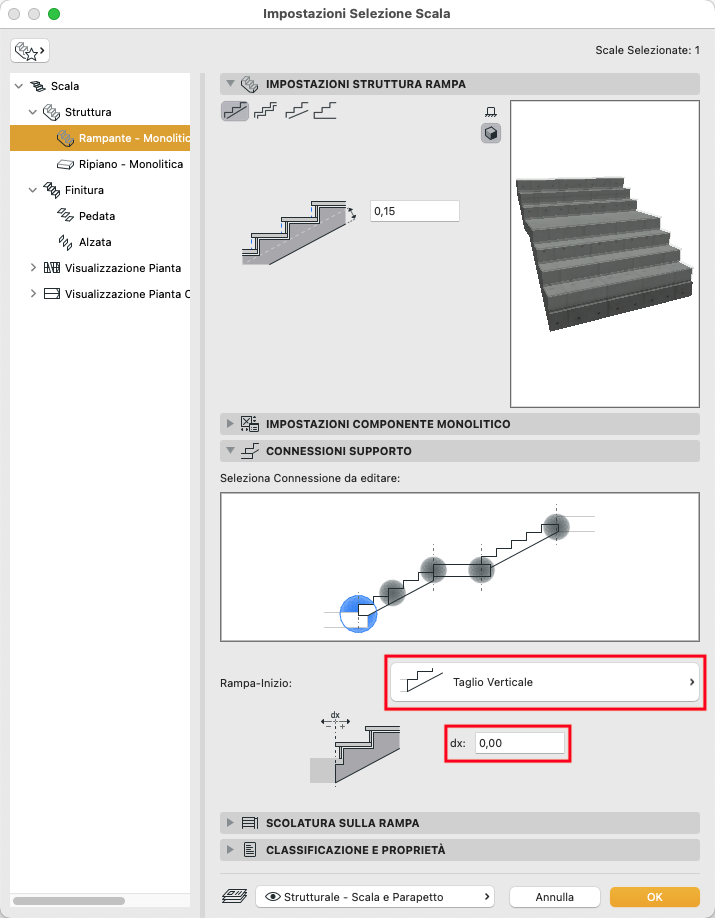

Per garantire un passaggio fluido tra i segmenti, impostare l’opzione Rampa-Inizio del secondo segmento su Taglio verticale. Regolare il valore dx su “0”, così che i segmenti risultino uniti senza discontinuità.

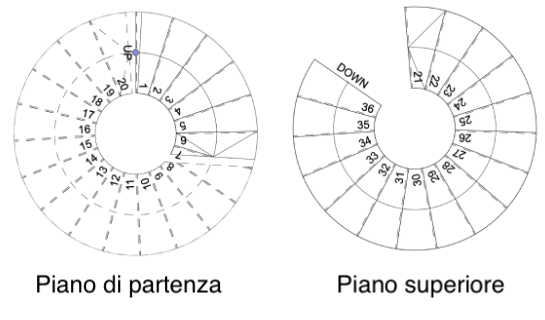

- Modificare la visualizzazione in pianta:

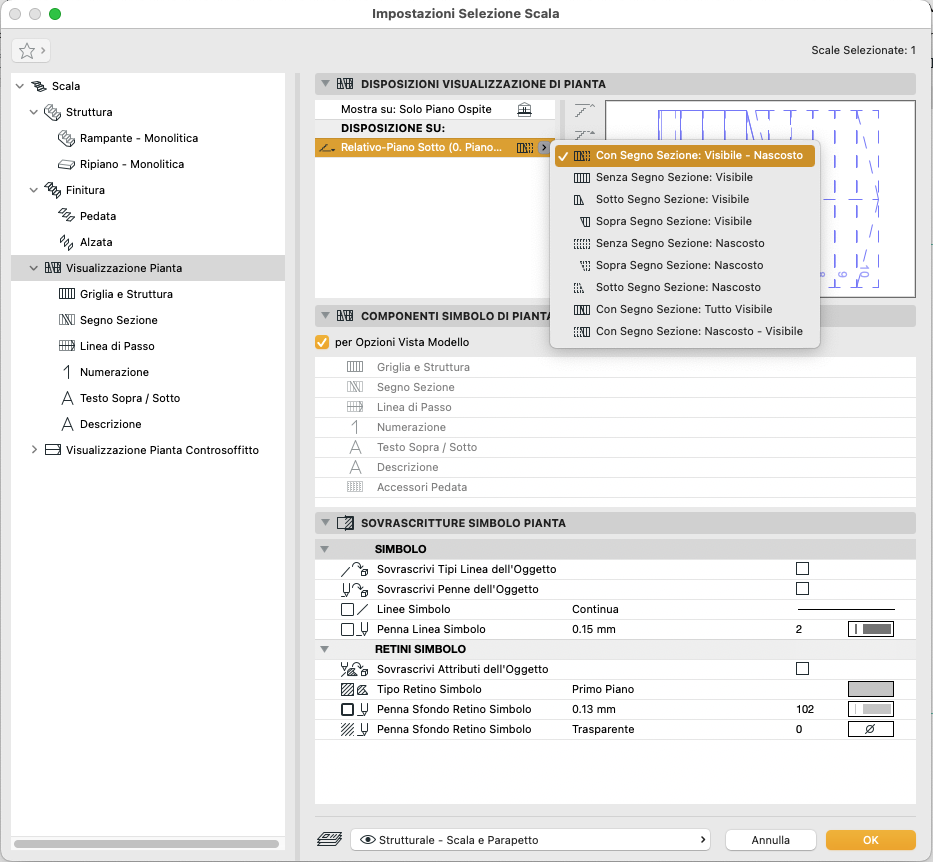

Per migliorare la visualizzazione in pianta dei segmenti:Nel primo segmento impostare Visualizzazione in pianta su Mostra su: Solo Piano Ospite.

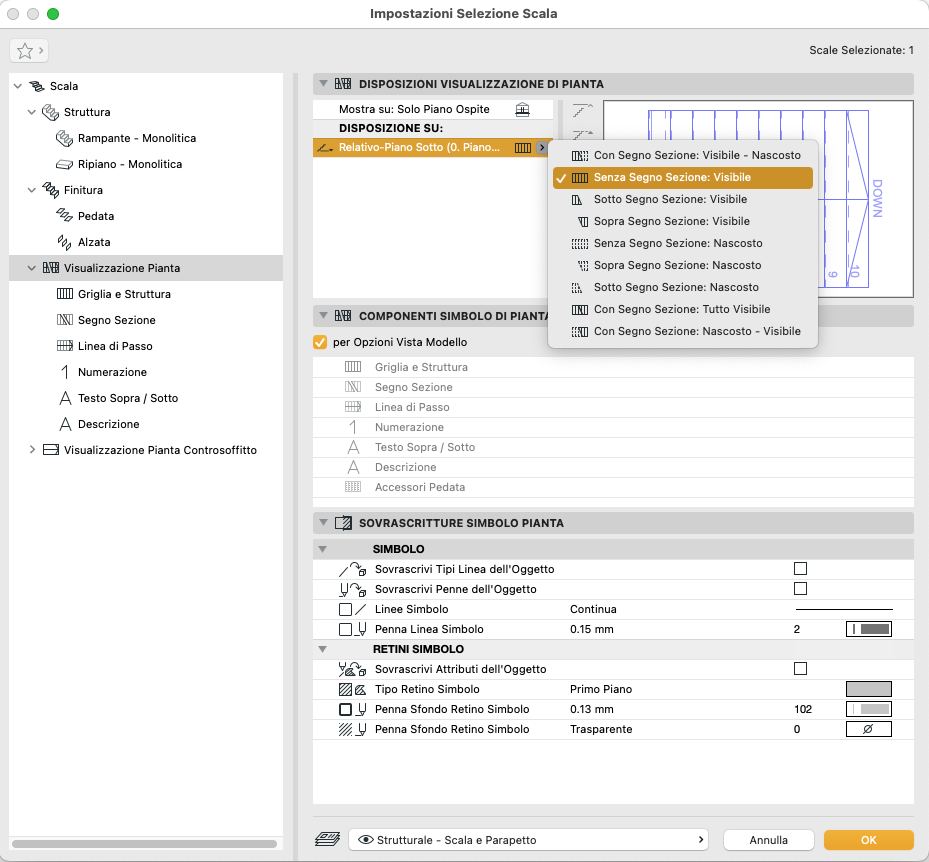

Impostare Disposizione su: Con Segno di Sezione: Visibile-Nascosto.

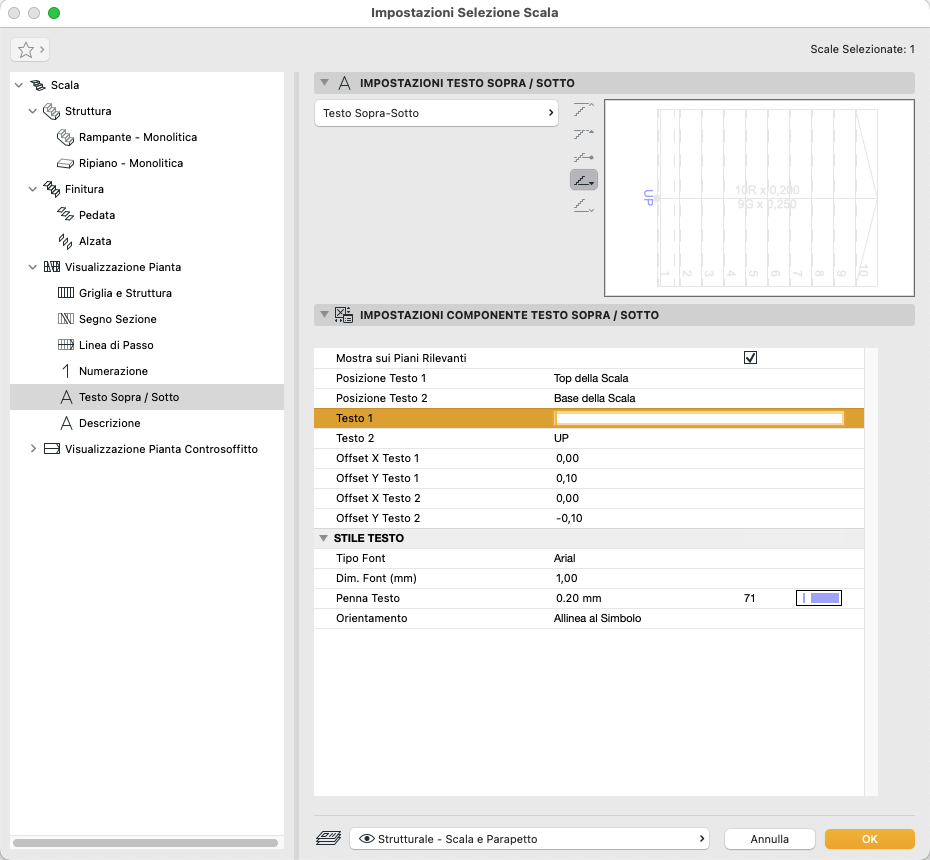

Eliminare il valore predefinito DOWN dal campo Testo 1.- Nel secondo segmento impostare Visualizzazione Pianta su Mostra su: Piano superiore.
Impostare Disposizione su: su Senza segno di sezione: Visibile.

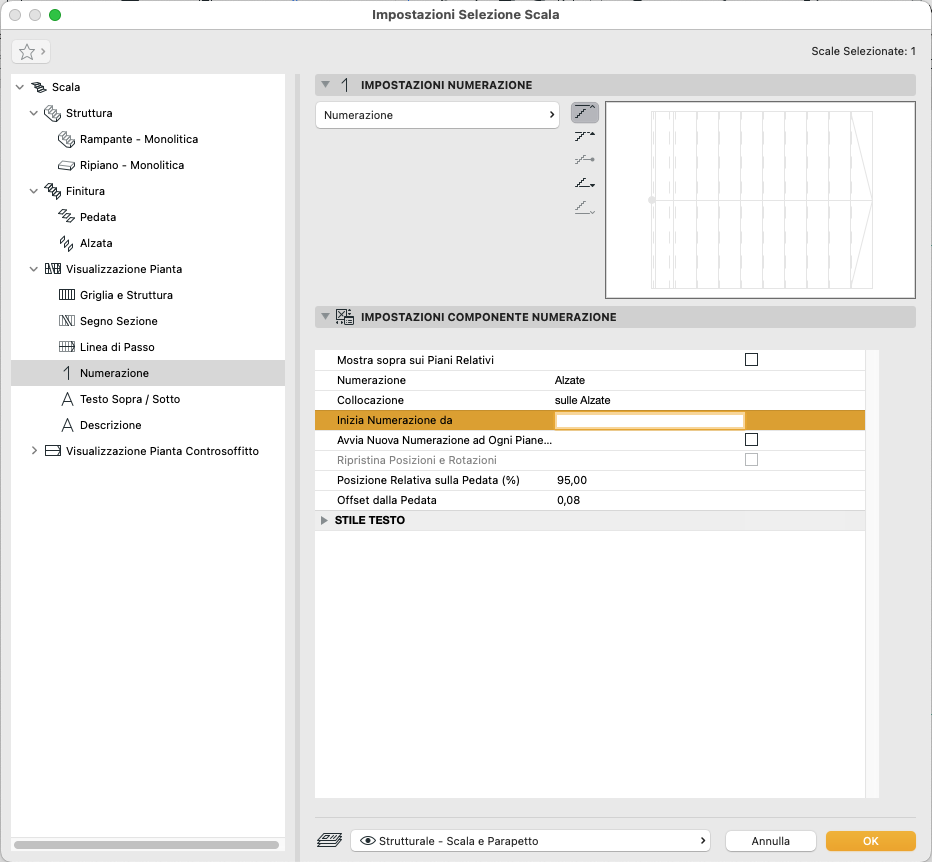

Per la numerazione, modificare il valore di Inizia numerazione da in base all’ultimo numero della pedata del primo segmento.

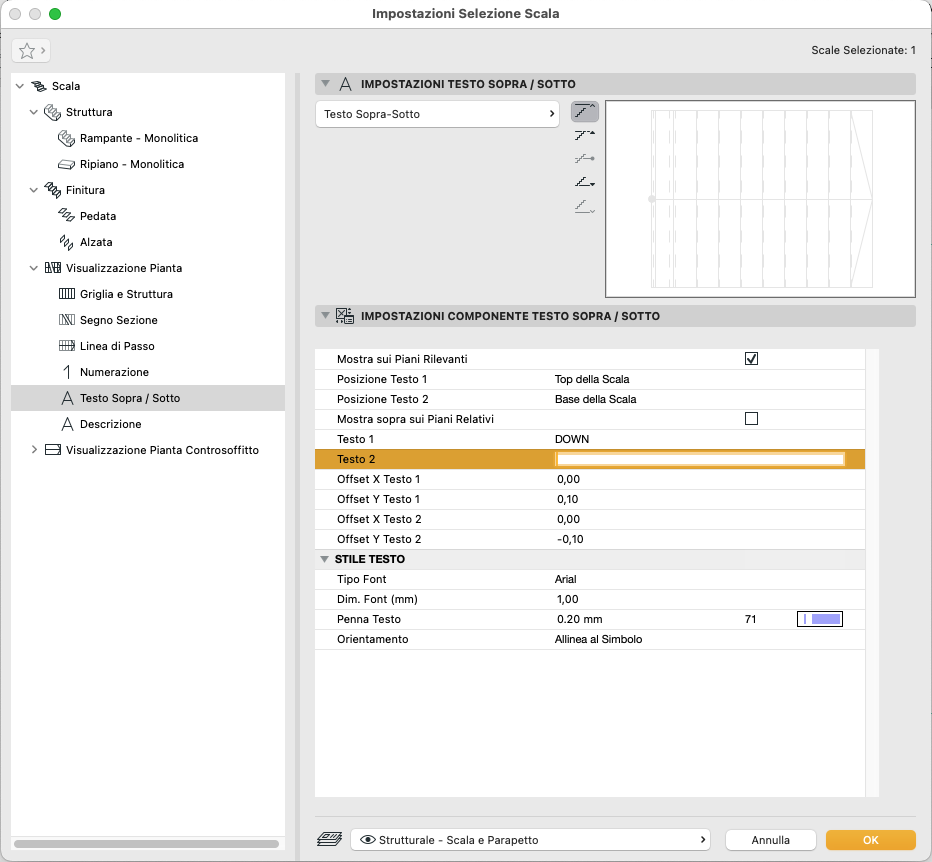

Eliminare il valore predefinito Su dal campo Testo 2
