Descrizione del problema

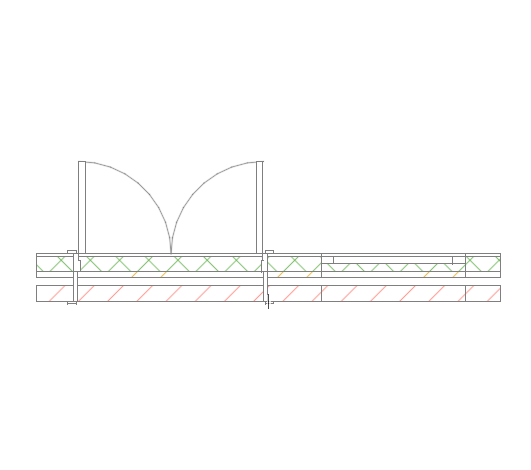

Quando si lavora a un progetto di ristrutturazione, potremmo incontrare una situazione in cui, posizionando una porta o una finestra in una parete, gli elementi non creano un'apertura nella parete.

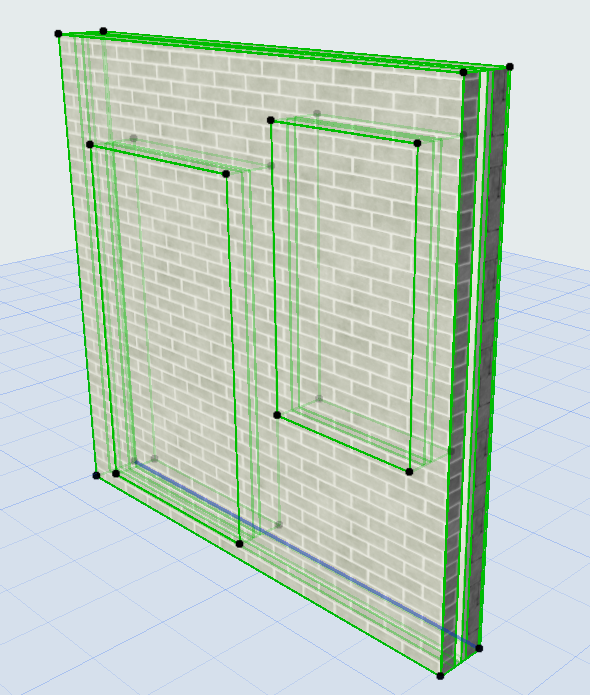

Potremmo anche notare che, copiando le impostazioni della parete con il contagocce e modellando una nuova parete, gli strumenti finestra e porta si comportano normalmente. Tuttavia, se estendiamo o copiamo la parete originale, il problema si ripresenta.
Soluzione
La causa più probabile del comportamento "anomalo" dello strumento Porta/Finestra è lo Stato di Ristrutturazione delle pareti e delle porte/finestre che si desiderano creare.
In sintesi, quando si utilizza la Palette di Ristrutturazione, gli elementi che non hanno lo stesso Stato di Ristrutturazione non interagiranno tra loro, per impostazione predefinita
(eccetto se si tratta di un elemento Esistente + Nuovo).

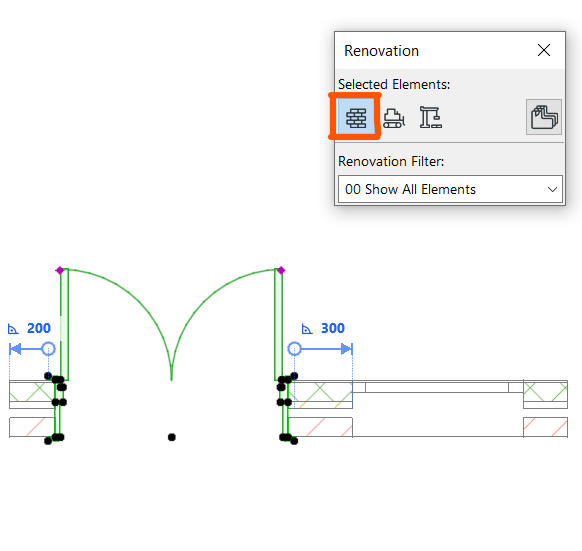

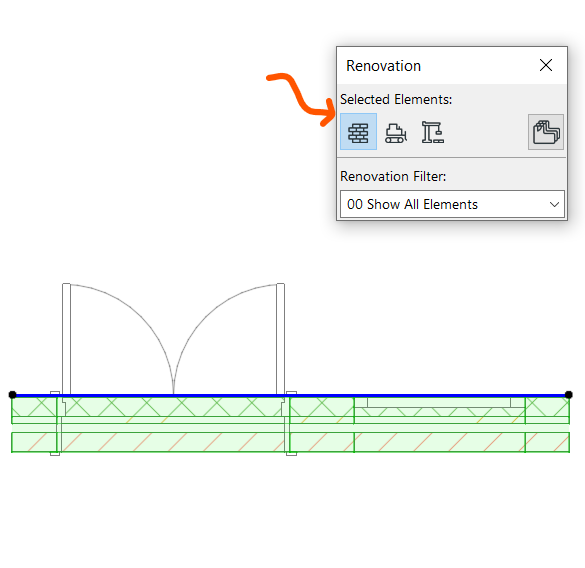

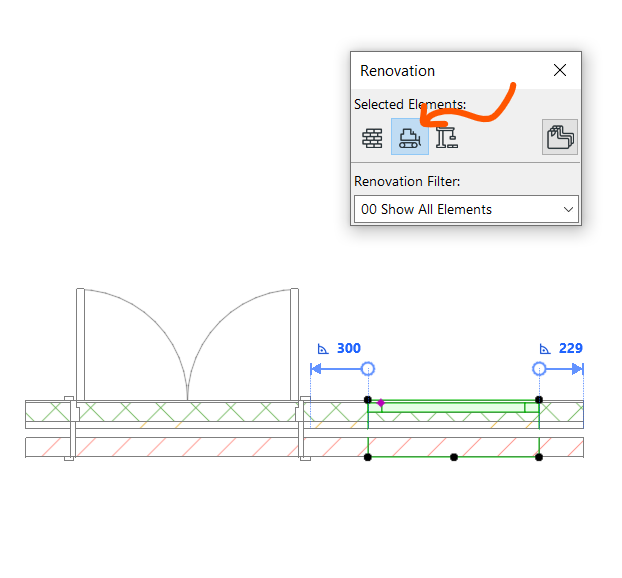

Per correggere questo nel modello, basta aprire la Palette di Ristrutturazione. (Finestra > Palette > Palette di Ristrutturazione). Se, ad esempio, una parete ha come stato Esistente, significa che le porte che si posizionano su di esse dovrebbero avere anch’esse uno stato Esistente.

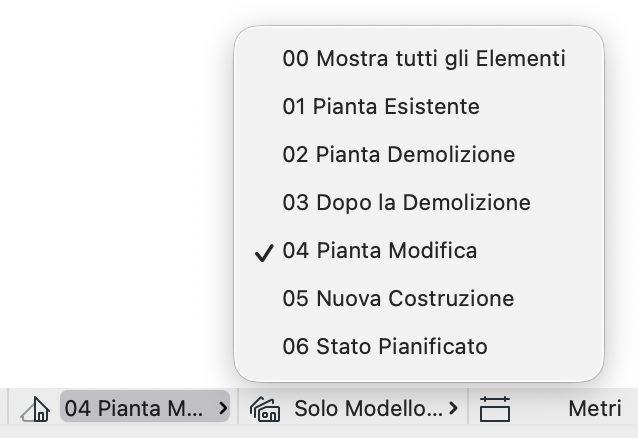

NB: Se la porta che intendiamo inserire è nuova (condizione di default, che può essere variata nella Palette di Ristrutturazione), vuol dire che tale modifica andrà osservata variando il filtro della ristrutturazione che andrà impostato su "06 Stato Pianificato " ovvero lo stato di modifica.

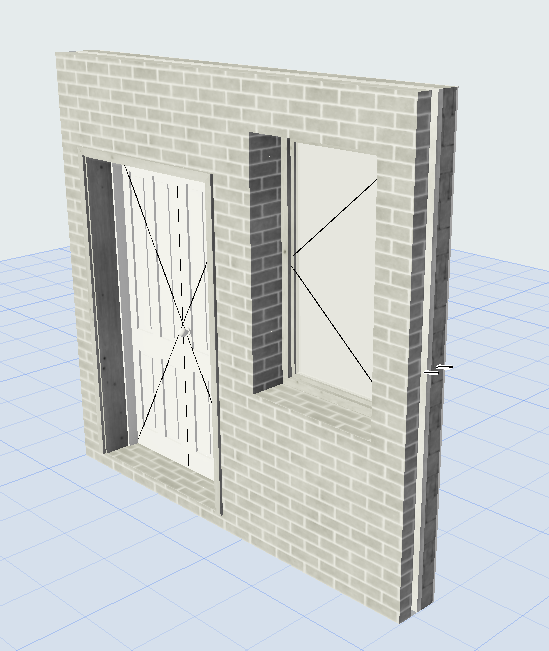

Anche in questo caso Il modello sarà mostrato correttamente.

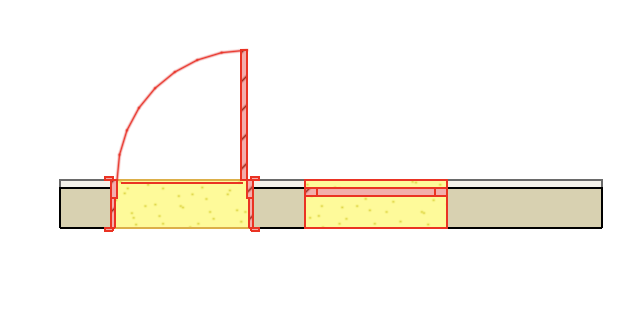

Come conferma, Infatti se si cambia il filtro della ristrutturazione su "04 Pianta Modifica" il foro sul muro esistente sarà campito del colore giallo (demolizione), mentre il serramento sarà visualizzato di colore rosso (nuovo)
