Hogyan importáljon 3D-s DWG filet.

Probléma leírása

Van egy 3D-s DWG fájlom. Be tudom importálni az Archicad tervembe?

Megoldás

A 3D-s DWG fájlok importálhatók az Archicadbe. Az importálás során az elem tárggyá alakul, amely közvetlenül nem szerkeszthető az Archicadben. Az elem azonban megjelenik a 3D nézetben, és referenciaként használható a modellezéshez, vagy alakzattá alakítható a további szerkesztéshez.

1. lehetőség – Megnyitás GDL tárgyként

1. Lépjen a Fájl - Könyvtári elemek -  Könyvtári elem megnyitása menüpontra.
2. A megjelenő Könyvtári elem megnyitása párbeszédablakban nyissa meg a Könyvtári elem megnyitása innen: legördülő menüt, majd válassza a menü alján található Fájl tallózása… lehetőséget.
3. Keresse meg és nyissa meg a DWG fájlt.
4. A Beállítások gombra kattintva áttekintheti az importáláshoz használt DXF-DWG fordító beállításait. (Csak a 3D DWG átalakításához kapcsolódó beállítások jelennek meg.)
5. Az átalakított tárgy mentéséhez válassza a Fájl Mentés mint parancsot. A megjelenő párbeszédablakban adja meg a célmappát és a fájlnevet.
6. Az elem most már GDL tárgyként érhető el. A használatához aktiválja a Tárgy eszközt, majd helyezze le a tervben.

2. lehetőség – A DWG fájl összefűzése

1. Lépjen a Fájl - Együttműködés - Összefűzés - Összefűzés fájlból menüpontra.
2. Válassza ki a DWG fájlt a megnyitáshoz.

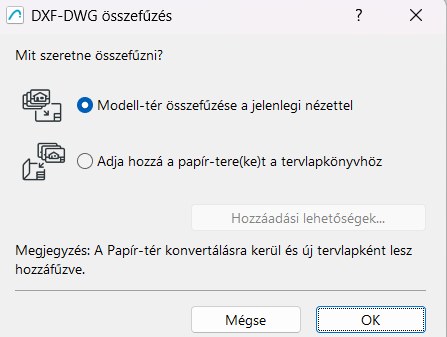

3. A megjelenő párbeszédablakban válassza ki, hogyan szeretné összefűzni az adatokat, majd kattintson az OK gombra.

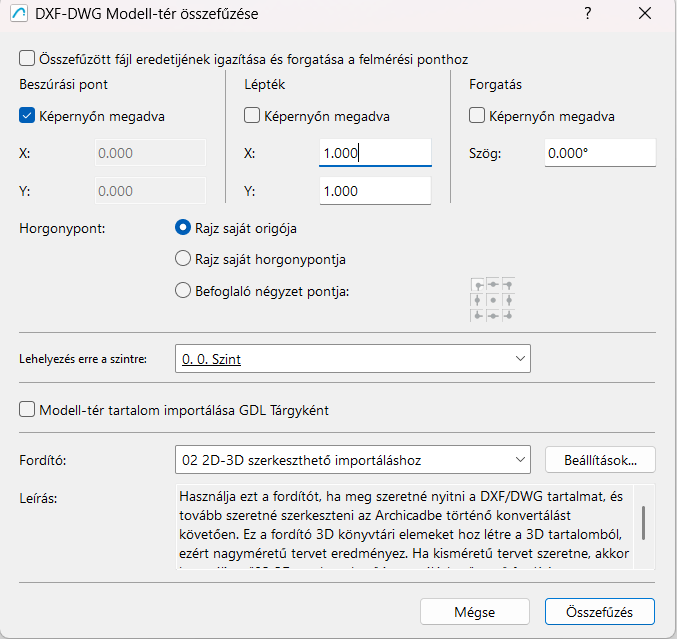

4. Ezután kiválaszthatja, hová kerüljön a fájl tartalma a tervben.
5. A DWG összefűzéséhez válassza az Összefűzés lehetőséget.
6. Kattintson a tervben a 3D DWG tartalmának lehelyezéséhez és az összefűzés befejezéséhez.
