Leírás

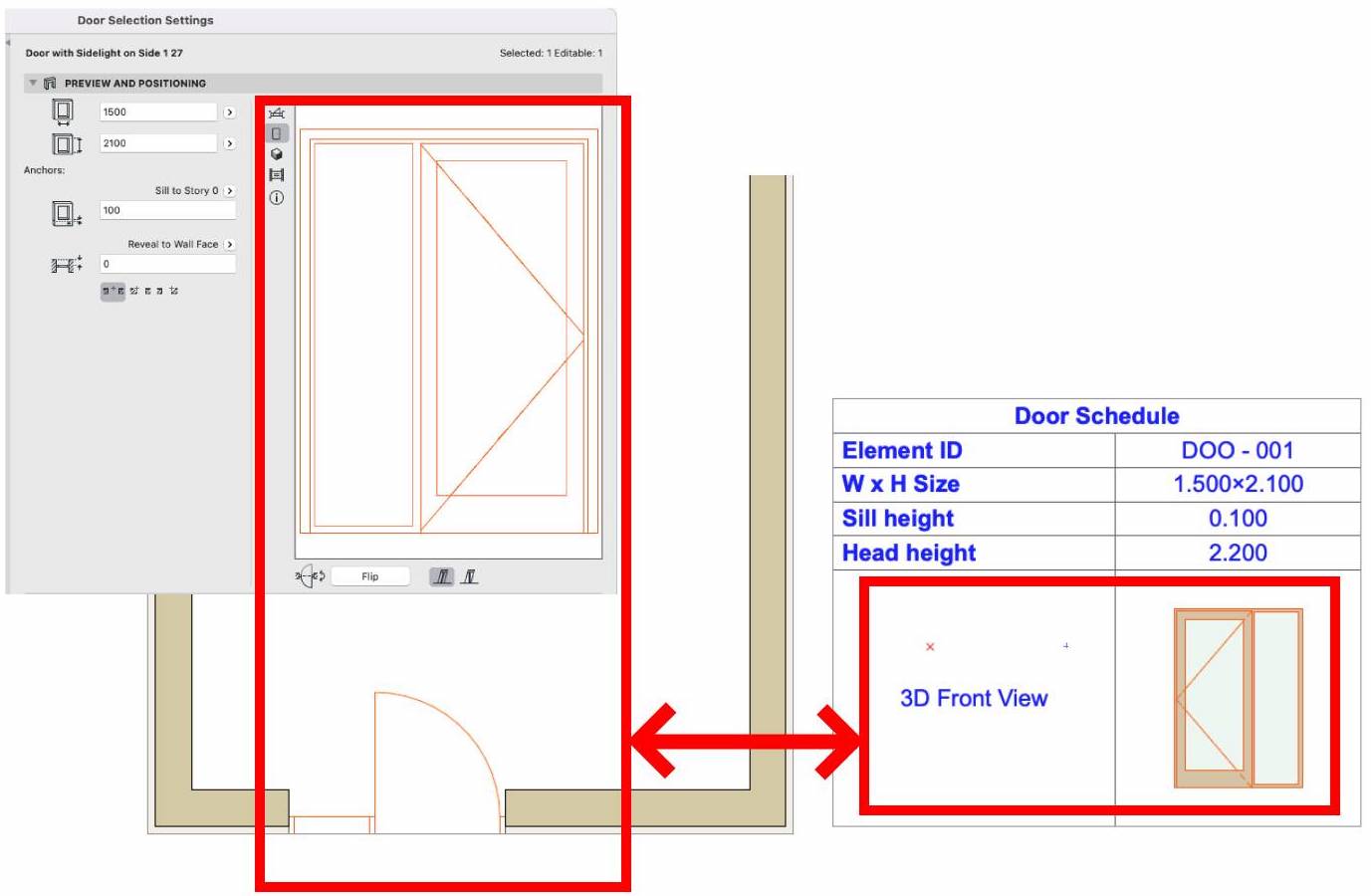

Az automatikus Ajtó és Ablak konszignációkkal való munka során időnként előfordulhat, hogy a generált elülső nézet nem egyezik a könyvtárrész előnézeti képével (át van fordítva). Ezek az eltérések, mint például az átfordítás vagy a tükrözés, gyakran a mezők, különösen az "Irány ” mező nem megfelelő szerepeltetése miatt fordulnak elő a konszignációban. E problémák megoldása magába foglalja annak a biztosítását, hogy minden szükséges mező, beleértve az "Irányt" is, megfelelően szerepeljen a konszignációban. Ez a megközelítés segít megelőzni a félreértéseket, és biztosítja a tervezett tételek pontos megjelenítését. Vizsgáljunk meg néhány stratégiát e problémák kezelésére és megoldására.
Megoldás
A kilincs elhelyezésével és tájolásával kapcsolatos problémák megoldására az Archicadban az elsődleges és leghatékonyabb megoldás az "Irány" mező bevezetése. Ez az információ egyértelműen azonosítja, hogy az ajtó kilincse az ajtó bal (B) vagy jobb (J) oldalán van-e a modellben meghatározott nyitási irány alapján. Ez a megközelítés átfogó, mert közvetlenül foglalkozik a kilincsek elhelyezésének alapvető kérdésével, és világos és egyértelmű módot biztosít az ajtóorientációk kezelésére a menetrendekben.
Bár az "Irány" mező az elsődleges megoldás, számos támogató kiigazítás és bevált gyakorlat segíthet az ajtók ütemezésének hatékony kezelésében:
- Terminológiák megértése:

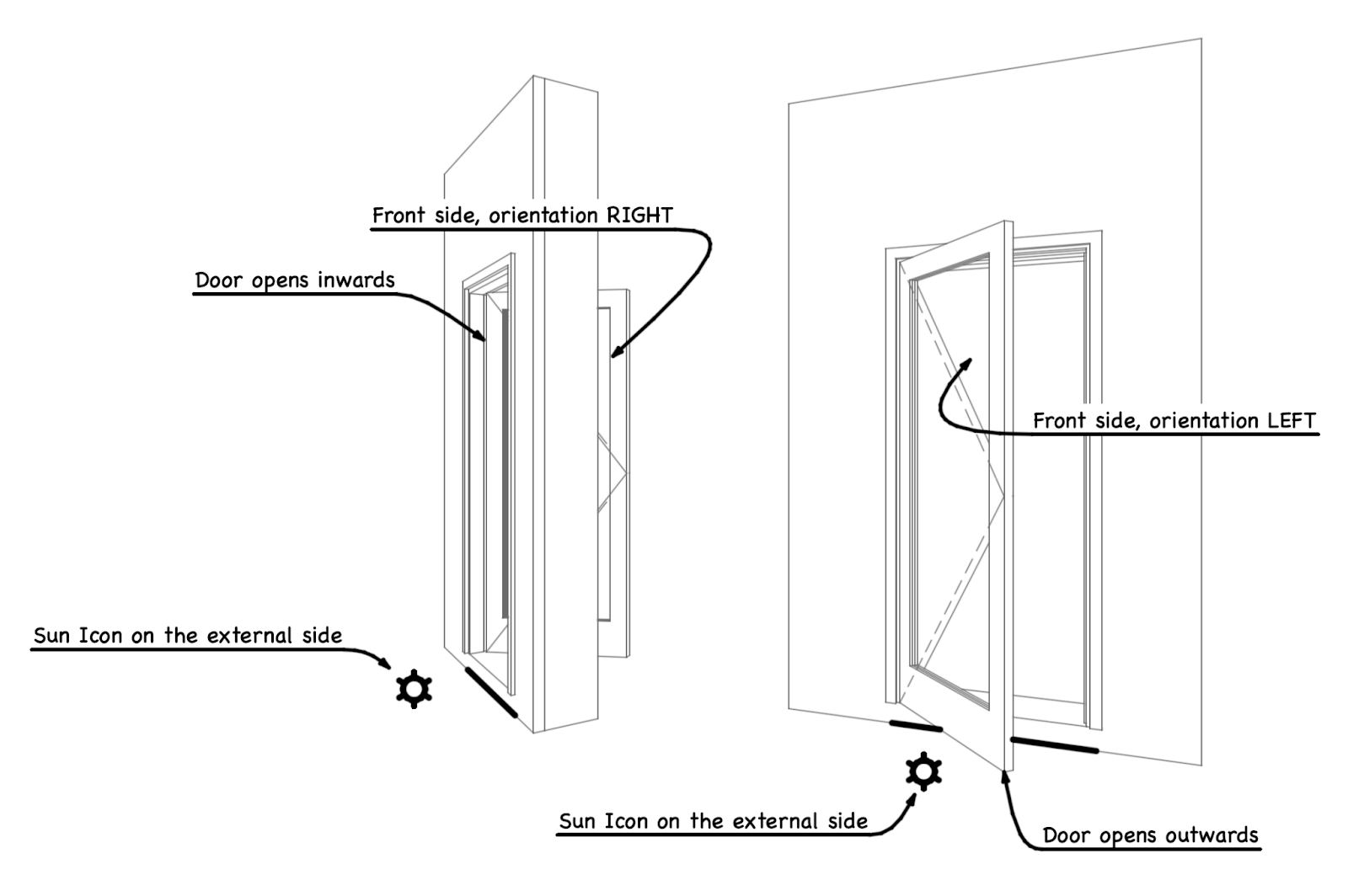

- Az "Elölnézet" kifejezés a bejárati ajtókkal összefüggésben általában az ajtó külső síkjára vonatkozik. Bár a legtöbb ajtó befelé nyílik, helyszűke vagy akadálymentesítés miatt előfordulhatnak kivételek. Ezért az ajtó "Elölnézetének" meghatározása az elhelyezés és a rendeltetésszerű használat alapján változhat.
- Az Archicad logikája szerint:
- Az Archicadban az Koszignációkban a 3D Elölnézet az ajtó nyíló oldaláról való nézetnek felel meg. Lényegében az Archicad elölnézete az ajtó belsejét ábrázolja, amely az épület belseje felé néz, ahová az ajtó nyílik. Ezenkívül az konszignációban lévő Elemek összevonása azt jelenti, hogy az első elhelyezett elem határozza meg a 3D elölnézeti ábrázolást.
- A Konszignációk Mezőinek beállítása:
- Ha az alapértelmezett logika nem felel meg az Ön igényeinek, fontolja meg az konszignáció mezőinek módosítását az alábbiak szerint:
- Nyitás oldali nézet: Ez tükrözi az ajtó tényleges nyitási oldalát, és összhangban van a 3D Elölnézet ábrával.
- Káva oldali nézet: Ennek alapja a nap ikonjának helye a bevitel során.
- Ellentétes mezők: Ez a fenti két mező ellentétes nézete
- Ha az alapértelmezett logika nem felel meg az Ön igényeinek, fontolja meg az konszignáció mezőinek módosítását az alábbiak szerint:
- Vegye figyelembe, hogy e beállítások megváltoztatása következetlenségeket okozhat, különösen, ha más ajtók is érintettek, ahol az elülső és hátsó/ellentétes meghatározások eltérhetnek. Ha ez a hibás beállítás nem része egy ismétlődő mintának, akkor a legjobb, ha marad a jelenlegi beállításoknál.
- Parancsok:
- Átfordítás: Megváltoztatja az ajtó lengési irányát (bentről kifelé vagy fordítva), de a káva oldal változatlan marad.
- Forgatás: Megváltoztatja az ajtó lengési irányát, és áthelyezi a kávát az ellenkező oldalra.
- Tükrözés: Megváltoztatja az ajtó kilengését balról jobbra vagy fordítva, de a káva oldal változatlan marad.
- Ajánlott eljárások:
- A problémák elkerülése érdekében használja a "Káva oldali nézet " mezőt. Ez a megközelítés lehetővé teszi a külső fal nézetének vagy a kívánt nézetnek a kiválasztását a nap ikon megfelelő elhelyezésével, és segít megelőzni a zavart amit az ajtók tükrözése, forgatása okozhat.
Ha követi ezeket az irányelveket, biztosíthatja, hogy az Archicadben lévő Ajtó konszignációk pontosan tükrözzék a tervezési szándékát, és megelőzzék a gyártás során felmerülő esetleges problémákat.
