Probléma leírása
Létre kell hoznom egy speciális konszignációt a lépcsőlap-burkolatok felületi területének meghatározásához. Ezek az adatok alapvetőek lesznek a jövőbeli becslésekhez és számításokhoz. Létezik mód ennek elkészítésére Archicad-ben?
Megoldás

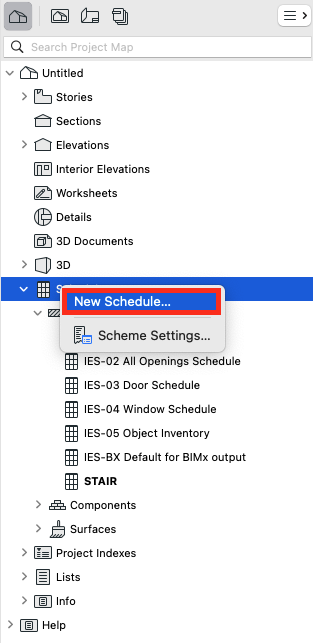

Lépcsőlap konszignáció létrehozásához először hozzon létre egy Új konszignációt a Tervtérkép alatt. Ehhez kattintson jobb gombbal a Konszignációk elemre a Navigator Panelben, majd válassza az Új konszignáció lehetőséget. Nevezze el a konszignációt, és erősítse meg az OK gombbal.

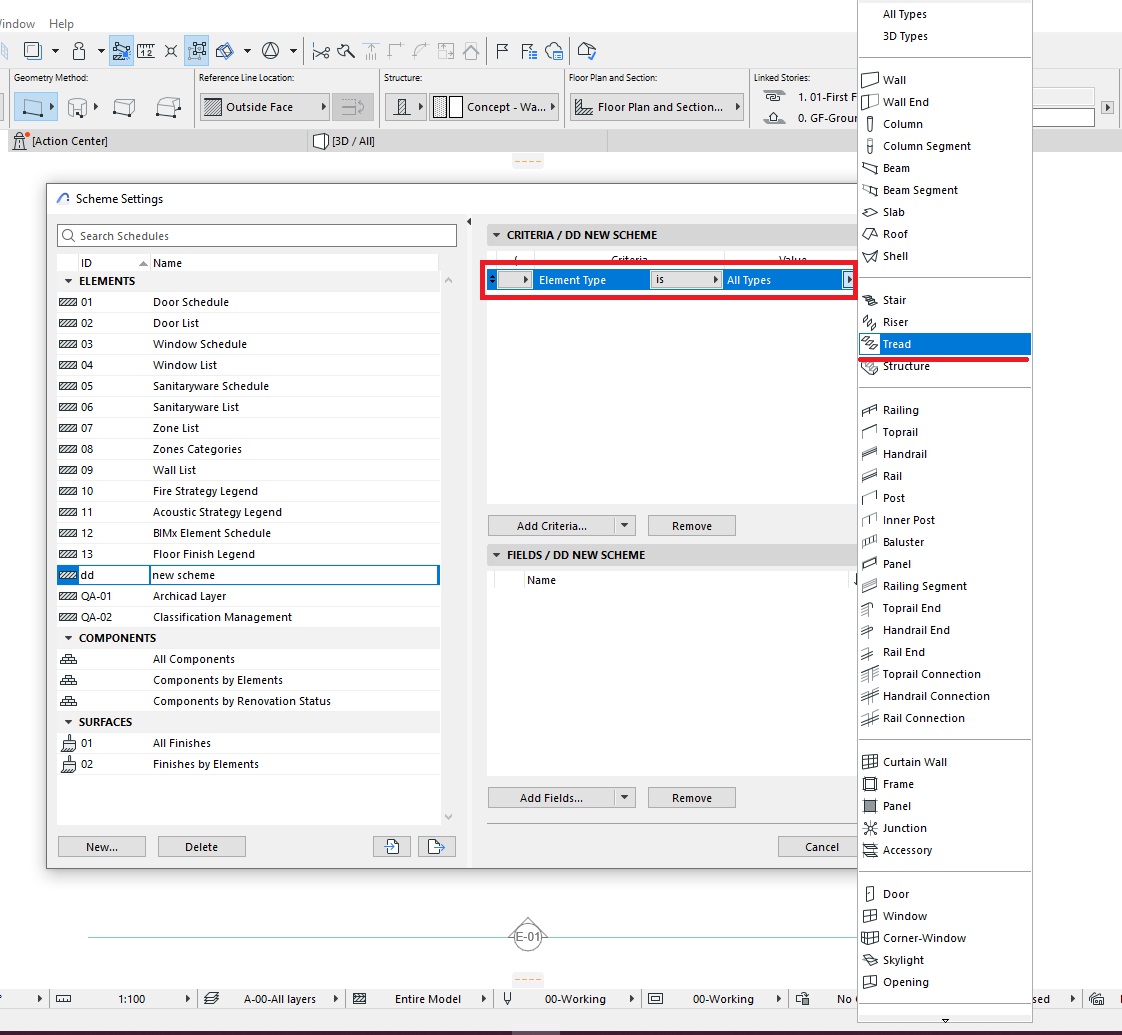

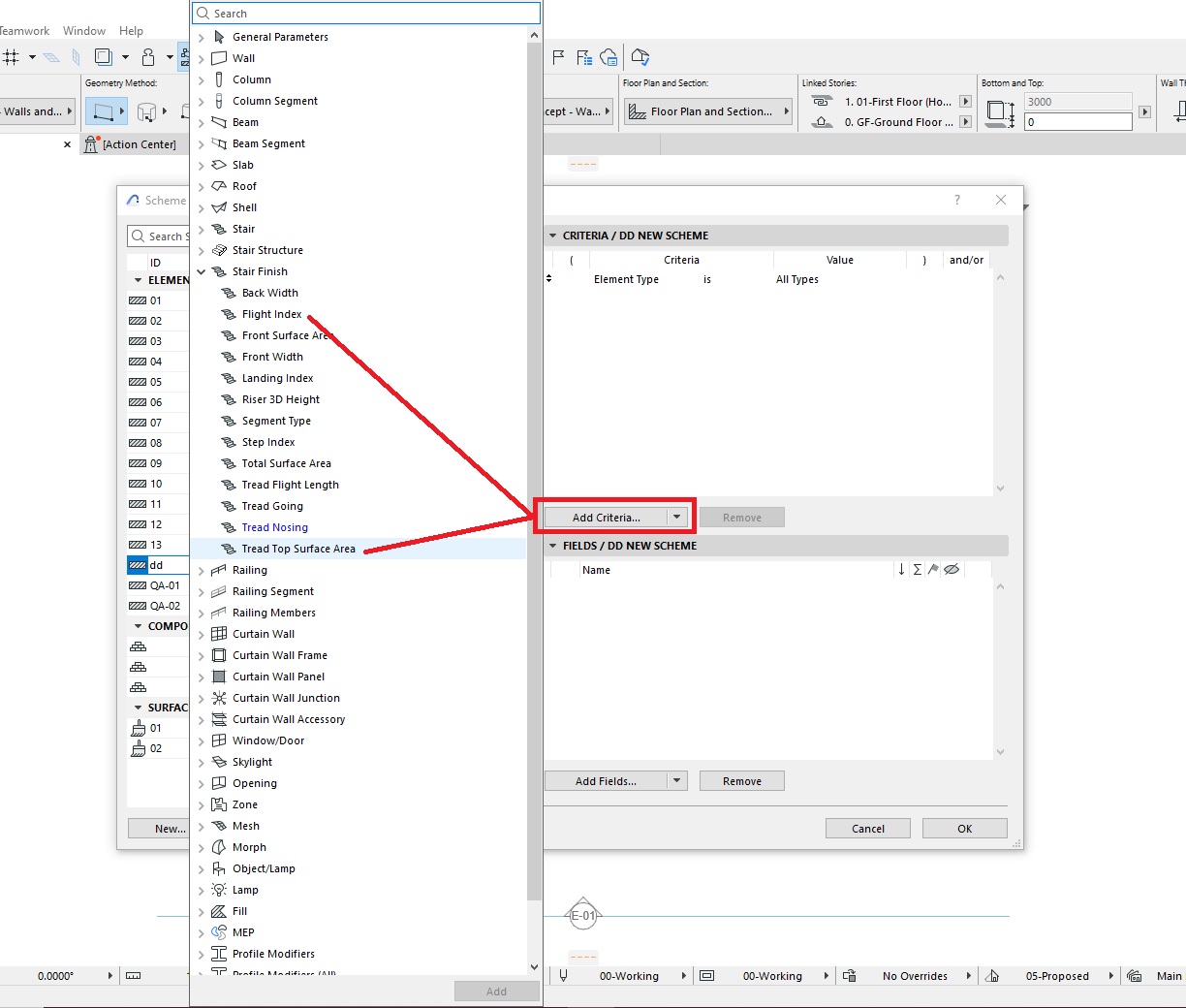

A Konszignációs séma beállítások menüben, a Feltételek lapon állítsa az Elemtípus mezőt "Lépcsőlap" értékre. Ez biztosítja, hogy csak a lépcsőlapok kerüljenek bele a konszignációba. A Mezők lapon válassza ki a "Lépcső azonosító" és a "Lépcsőlap felső felületének területe" paramétereket a releváns adatok megjelenítéséhez.

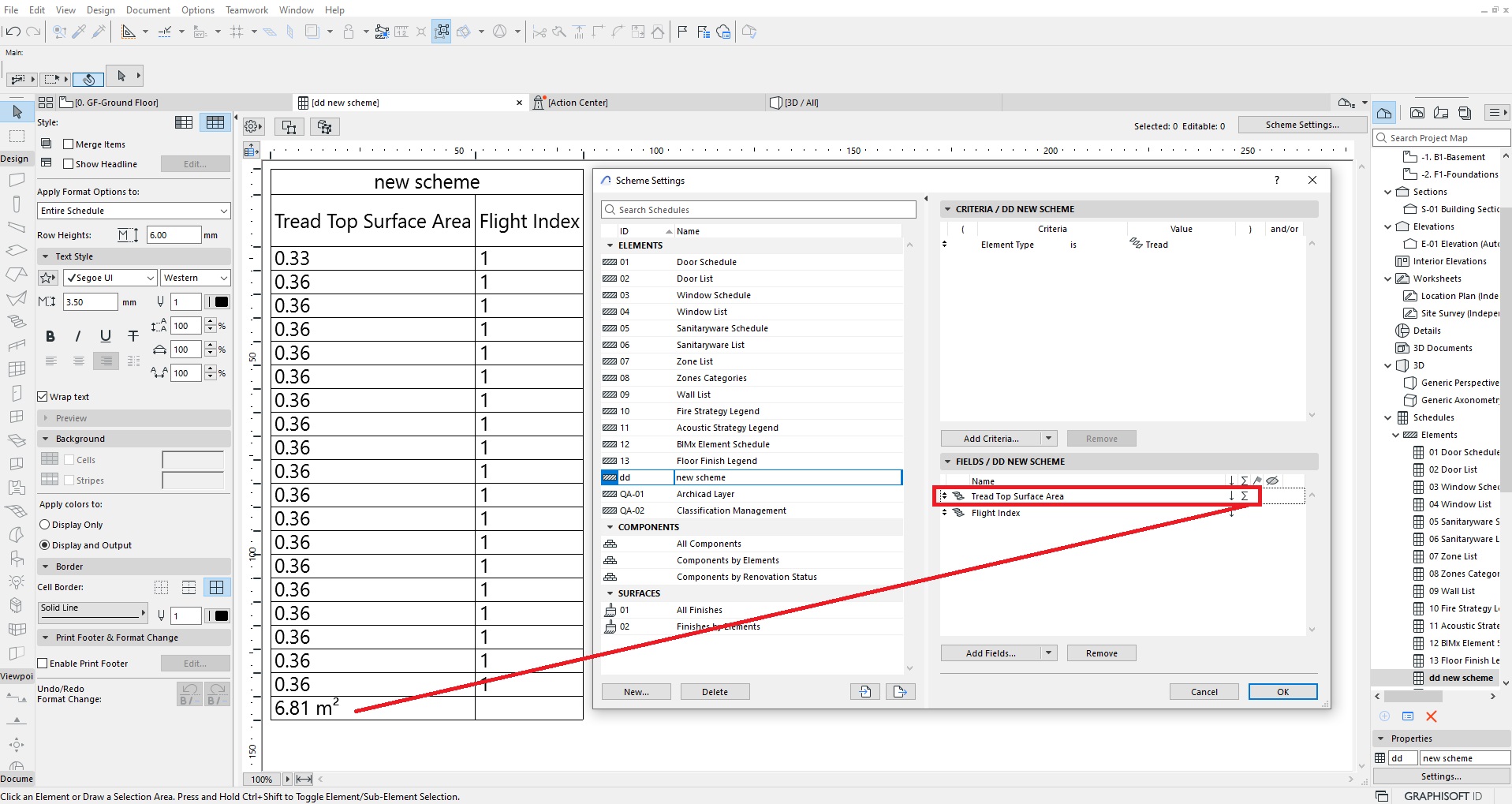

A beállítások megerősítése után az új konszignáció megnyitható a Navigator Panelből. Ha összesített értékeket szeretne megjeleníteni a felületi terület oszlopban, lépjen vissza a Séma beállításokba, és aktiválja az összegzési funkciót a mezőnév melletti összegzési ikonra kattintva.
Fontos megjegyezni, hogy a konszignáció automatikusan frissül a modell változásaihoz igazodva, így mindig naprakész adatokkal dolgozhat. További részletekért tekintse meg a Graphisoft segédletét a következő linken: Séma beállítások.
