Description
Un nuage de points a été placé à l’aide de la méthode Créer et placer. La vue 3D est correcte, mais le plan 2D est presque inexistant.
Solution
Si un nuage de points a été importé dans Archicad mais n’apparaît pas ou partiellement dans vue de plan, les étapes suivantes permettent de diagnostiquer le problème :
-

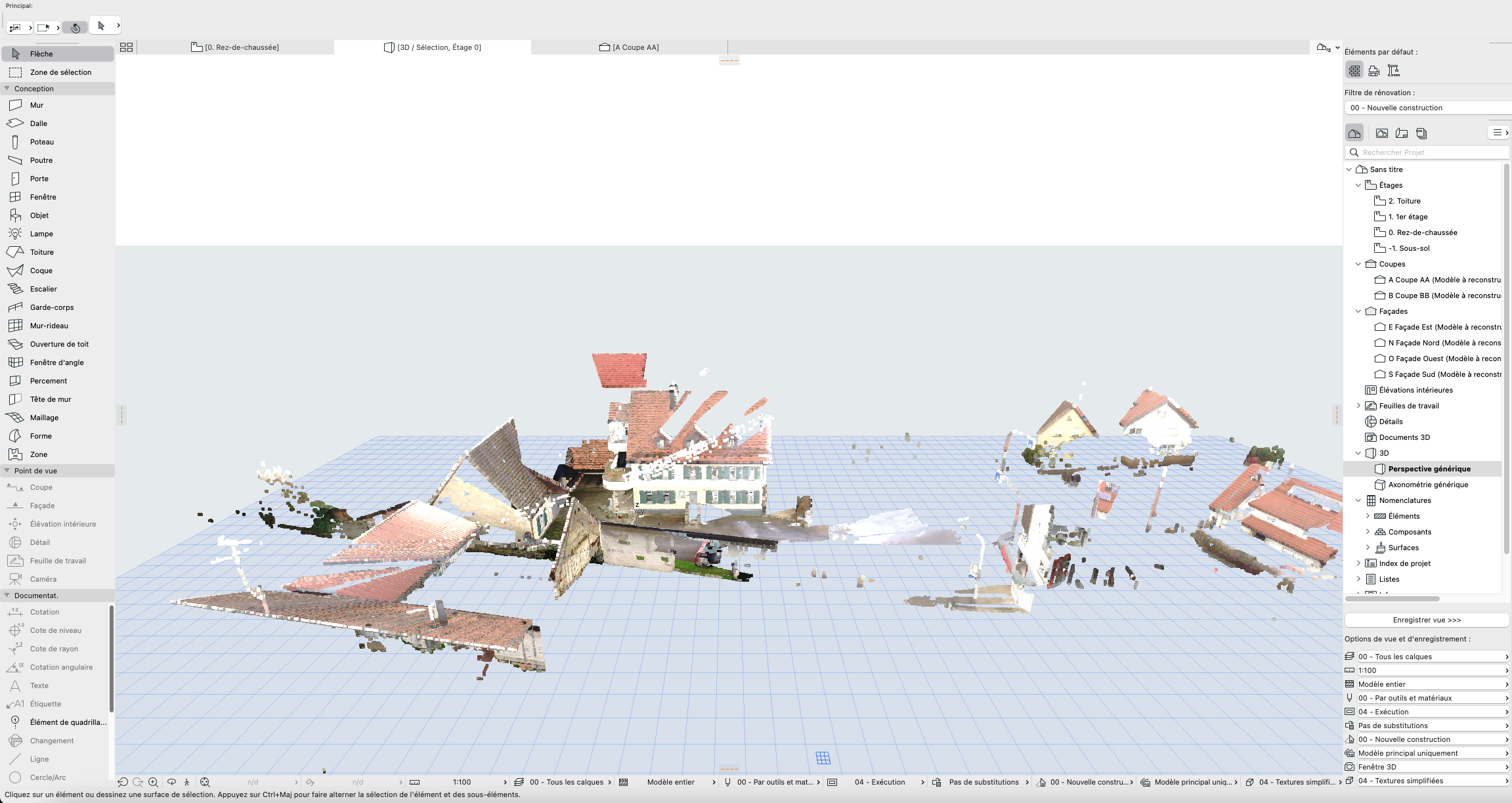

Vérifier la vue 3D
Les nuages de points sont généralement visibles par défaut en vue 3D. Ouvrir la fenêtre 3D pour confirmer que le nuage de points a bien été importé et s’affiche correctement.
-
Vérifier la hauteur d'implantation du nuage de points

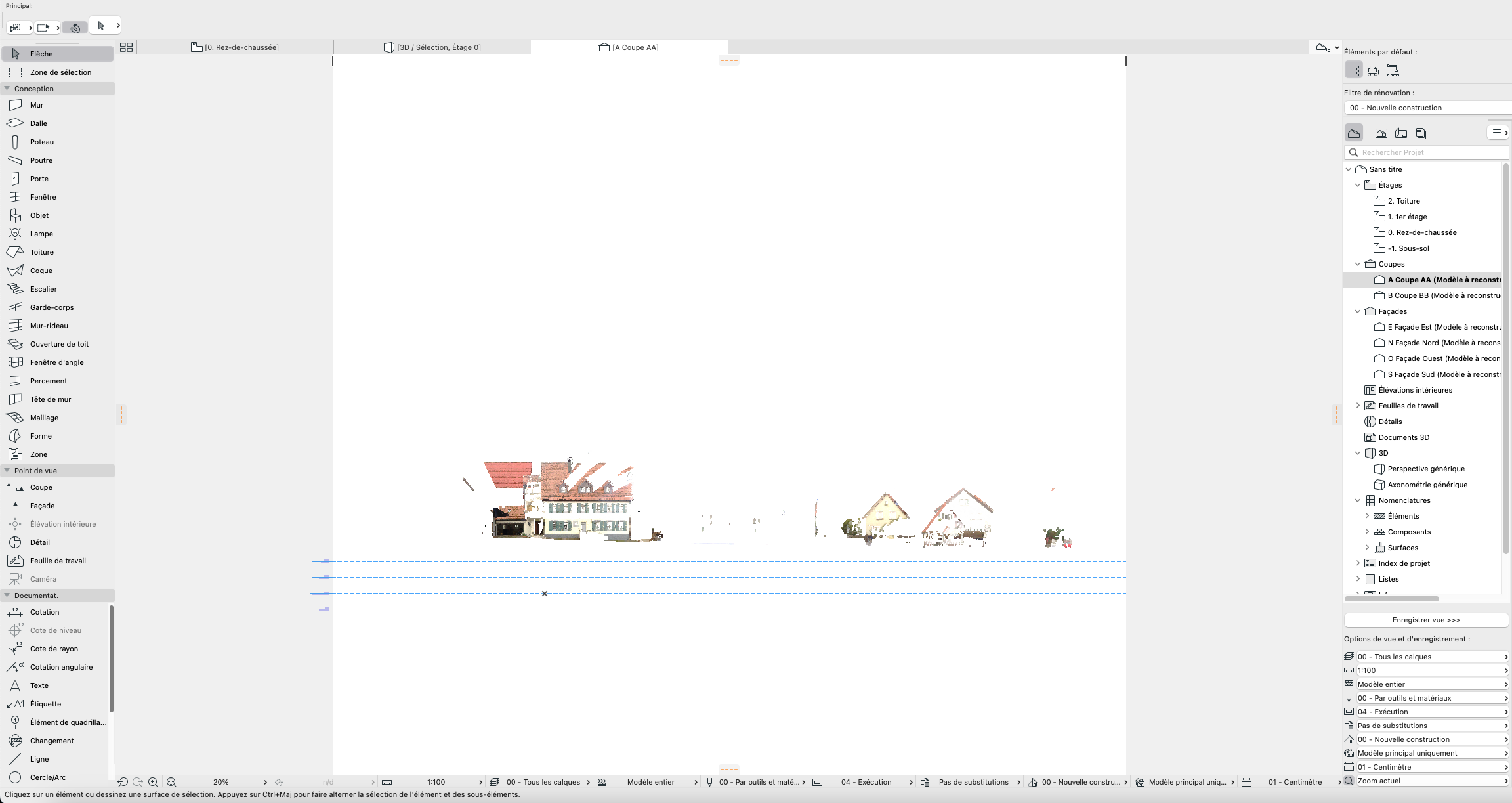

Le nuage de points peut ne pas être visible si ce dernier se trouve bien au-dessus de son étage d'implantation. Il convient alors de le déplacer verticalement en coupe ou en 3D.
-
Vérifier la hauteur du plan de coupe
Les nuages de points n’apparaissent pas automatiquement en vue en plan ou de manière partielle s’ils sont hors du plan de coupe de l'étage :
Ajuster les réglages du Plan de coupe du plan d’étage via le menu Documentation / Plan de coupe de l'étage.
ET/OU

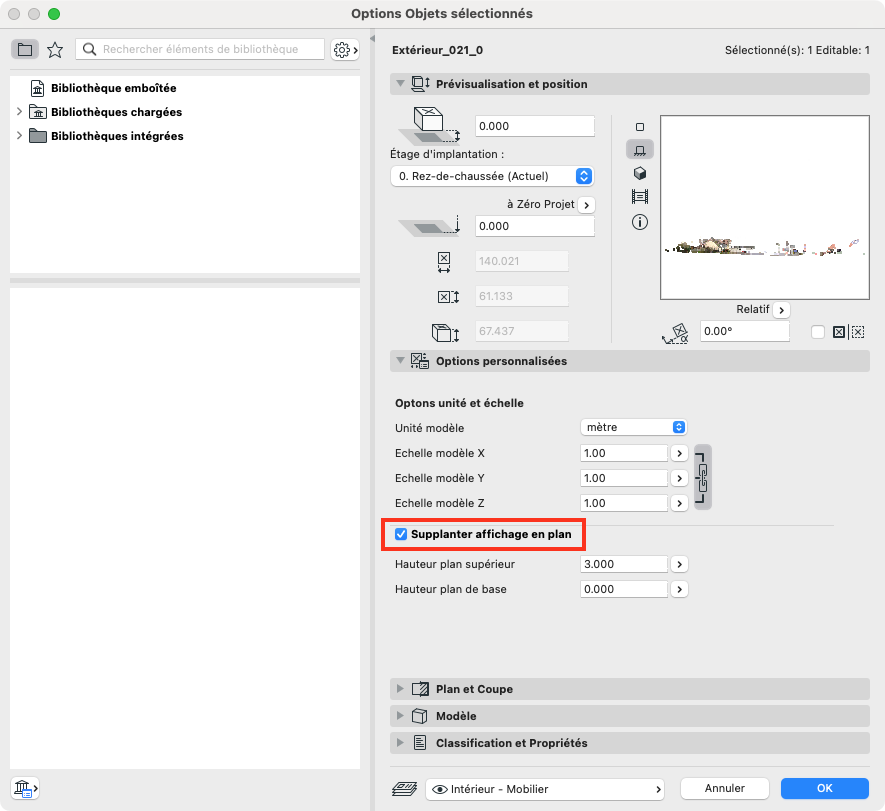

Modifier le paramètre Supplanter affichage en plan dans les options de l'objet nuage de points.
