Le nuage de points apparait comme un objet manquant (point)

Mise à jour

Description

Un nuage de points a été importé dans un projet Archicad (simple ou projet partagé). Le nuage de points s’affiche correctement sur l’ordinateur où il a été créé, mais sur les autres postes / chez les autres utilisateur du projet partagé il ne s’affiche pas : Archicad montre à la place un point noir indiquant un objet de bibliothèque manquant.

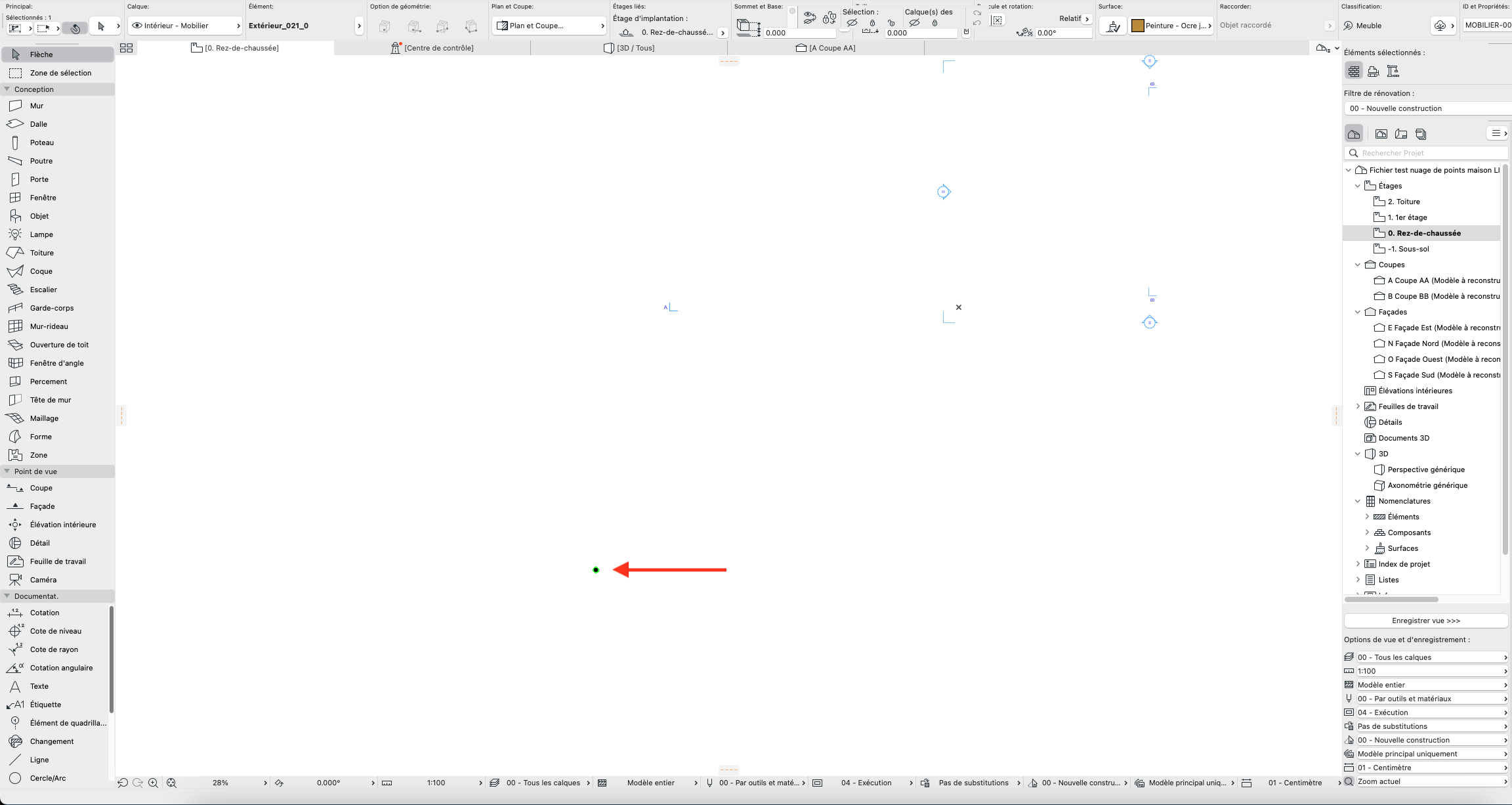

Vue en plan dans Archicad avec interface complète affichée ; au centre du dessin presque vide se trouve un petit point vert indiqué par une flèche rouge, montrant la position de l’élément sélectionné.

Solution

Lors de l’import d’un nuage de points dans Archicad, celui‑ci est converti en objet de bibliothèque et un nouveau fichier LCF est créé comme Bibliothèque liée au chemin indiqué. Si ce chemin est uniquement local (emplacement utilisateur : par ex. disque C: sous Windows ou MacintoshHD sous macOS), les autres utilisateurs Archicad qui n’y ont pas accès ne peuvent pas voir le nuage de points. Le nuage de points ne s’affichera correctement que si le fichier de bibliothèque est stocké à un emplacement accessible à tous les utilisateurs.

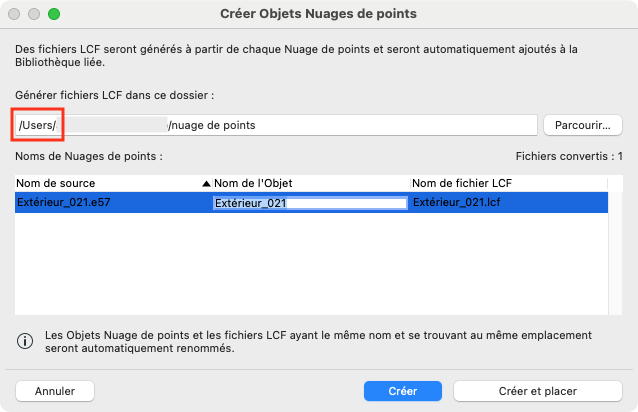

Boîte de dialogue Archicad « Créer Objets Nuages de points » montrant le champ de dossier « /Users/ /nuage de points » avec « /Users/ » mis en surbrillance rouge, et un tableau listant le fichier source « Extérieur_021.e57 », le nom d’objet modifiable et le nom de fichier LCF, au-dessus des boutons « Annuler », « Créer » et « Créer et placer ».

Projet simple (.pln) : stocker le nuage de points dans un emplacement centralisé

  1. L’utilisateur qui a créé la bibliothèque de nuage de points doit copier la bibliothèque enregistrée depuis son système local, puis la placer dans un emplacement accessible à tous les utilisateurs du projet, par exemple dans un dossier sur le serveur de fichiers du bureau.

    Remarque : le chemin actuel de la bibliothèque de nuage de points peut être vérifié dans le Gestionnaire de Bibliothèque, dans la colonne Emplacement de la Bibliothèque liée.

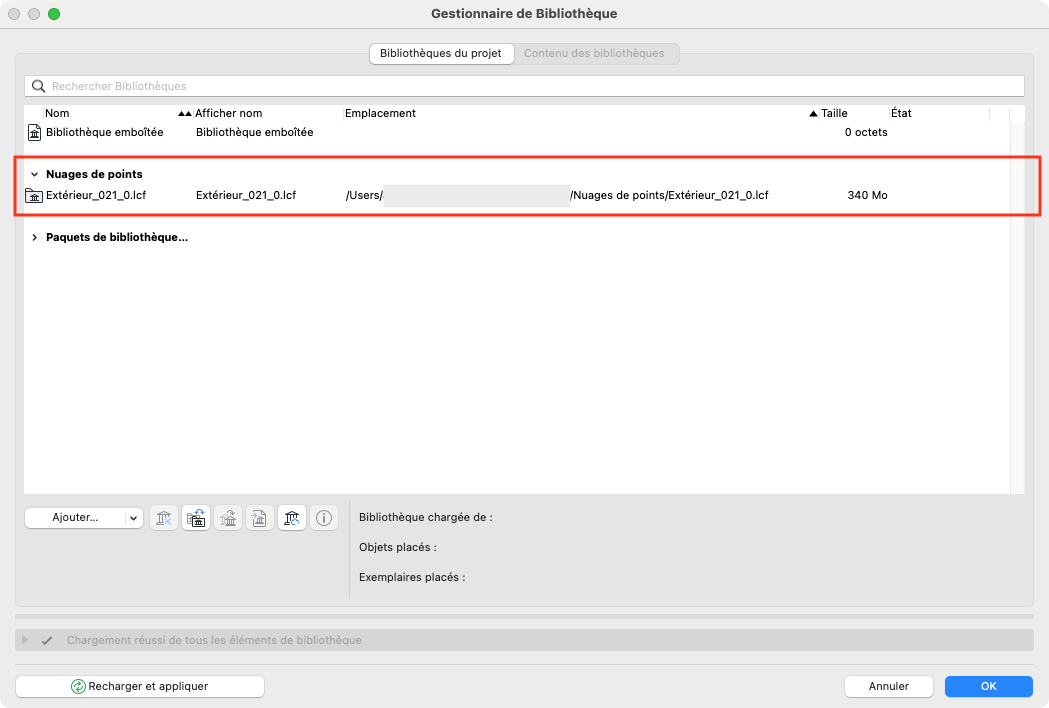

    Fenêtre « Gestionnaire de Bibliothèque » d’Archicad affichant la section « Nuages de points » encadrée en rouge, avec le fichier « Extérieur_021_0.lcf », son nom d’affichage et le chemin commençant par « /Users/.../Nuages de points/Extérieur_021_0.lcf », ainsi que la taille de 340 Mo.
  2. Aller dans Fichier / Bibliothèques et objets / Gestionnaire de Bibliothèque.

  3. Utiliser le bouton Supprimer bibliothèque sélectionnée pour retirer la bibliothèque liée locale.

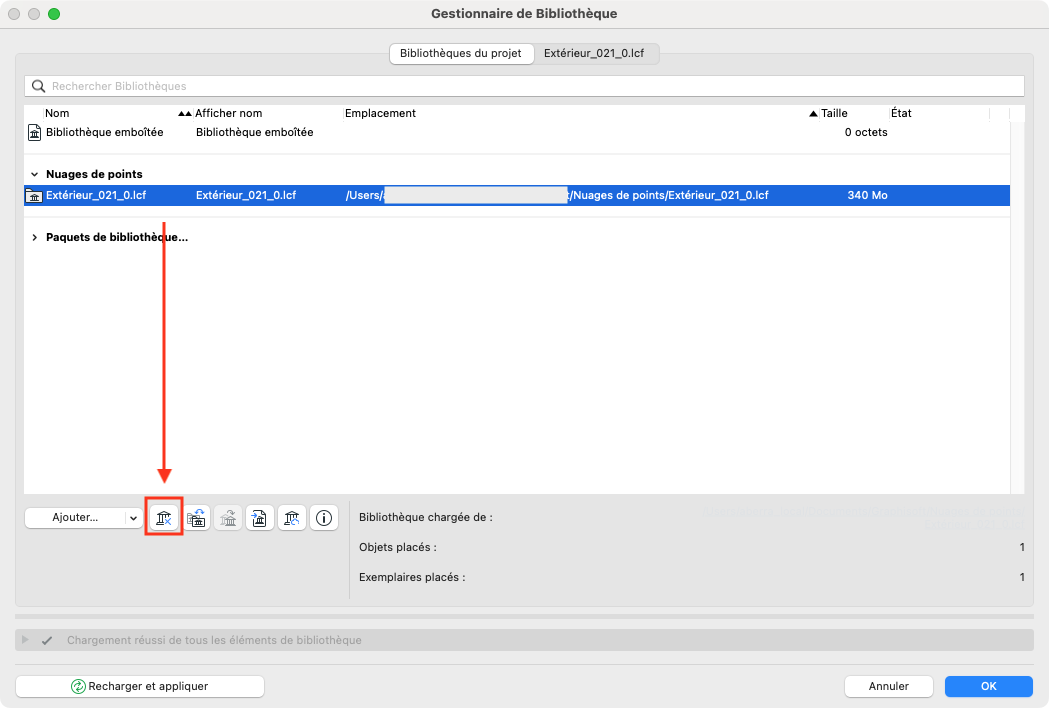

    Fenêtre « Gestionnaire de Bibliothèque » d’Archicad avec le fichier de nuage de points « Extérieur_021_0.lcf » sélectionné et une flèche rouge pointant vers l’icône de bibliothèque en bas, indiquant le bouton à utiliser pour charger la bibliothèque.

  4. Ajouter la bibliothèque précédemment copiée sur l'emplacement réseau (serveur du bureau) avec le bouton Ajouter.

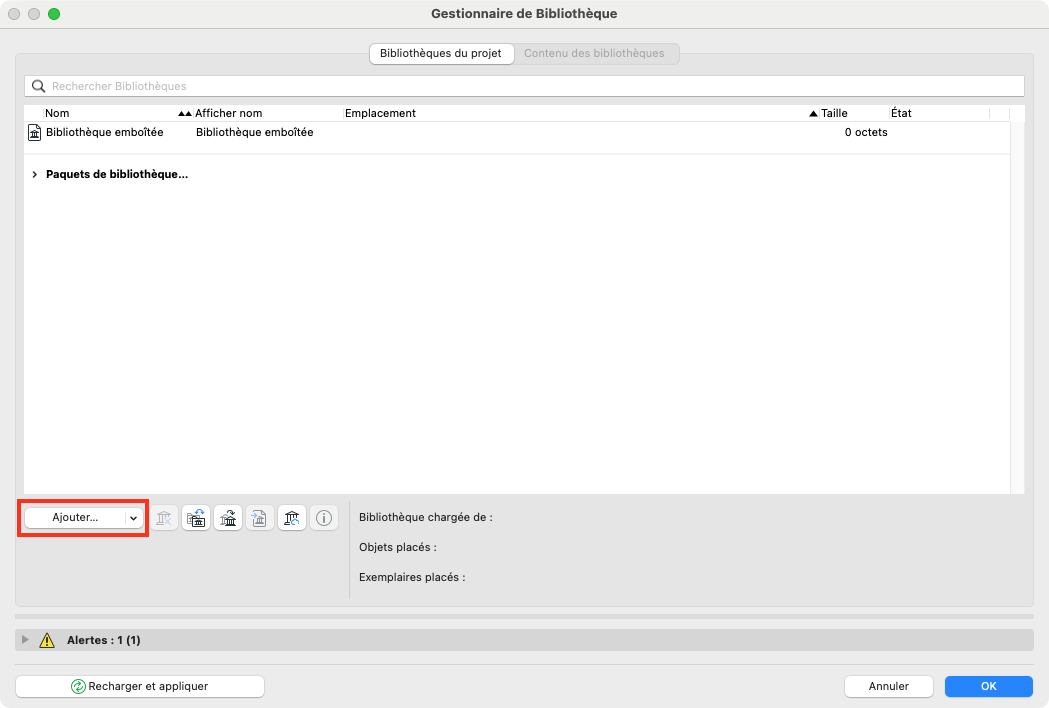

    Fenêtre « Gestionnaire de Bibliothèque » d’Archicad affichant une bibliothèque imbriquée vide, avec le bouton « Ajouter… » dans la barre inférieure gauche mis en surbrillance rouge pour indiquer l’action à utiliser afin d’ajouter une bibliothèque.
  5. Cliquer sur Recharger et appliquer.
  6. Cliquer sur OK pour confirmer les changements et fermer le Gestionnaire de Bibliothèque.
  7. Le nuage de points est maintenant visible pour tous les utilisateurs ayant accès au nouvel emplacement de stockage.

Projet partagé : téléverser le nuage de points dans BIMcloud

Par défaut, lors du partage d'un projet sur le serveur BIMcloud, les bibliothèques liées qui ne sont pas encore présentes sur le serveur sont partagées en même temps que le fichier.

Si la bibliothèque du nuage de points n'est cependant pas présente, elle doit être téléversée sur le serveur BIMcloud.

  1. L’utilisateur qui a créé la bibliothèque de nuage de points doit aller dans Fichier / Bibliothèques et objets / Gérer les bibliothèques BIMcloud pour téléverser la bibliothèque vers BIMcloud.

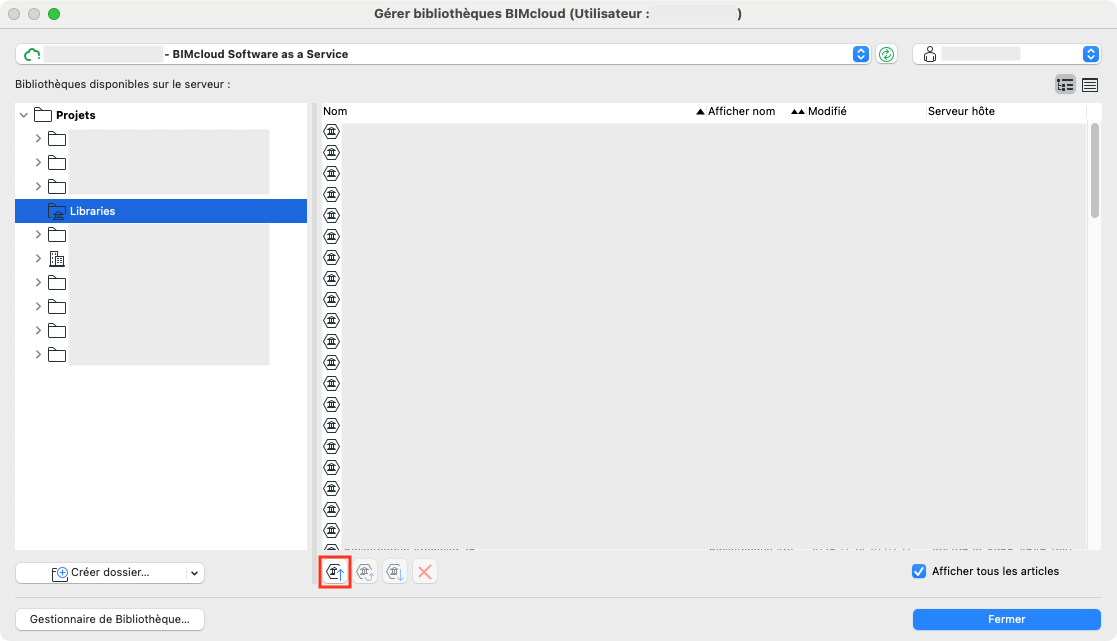

    Fenêtre « Gérer bibliothèques BIMcloud » affichant le dossier « Libraries » sélectionné dans l’arborescence de gauche, avec la liste des bibliothèques à droite, et le bouton d’import de bibliothèque en bas mis en surbrillance rouge pour indiquer l’action de chargement sur le serveur.

  2. Ensuite, cliquer sur Gestionnaire de Bibliothèque en bas à gauche ou via Fichier / Bibliothèques et objets / Gestionnaire de Bibliothèque, cliquer sur Ajouter et sélectionner la bibliothèque téléversée au projet partagé.
    Remarque : il est nécessaire de réserver le Gestionnaire de Bibliothèque afin de pouvoir effectuer des modifications.

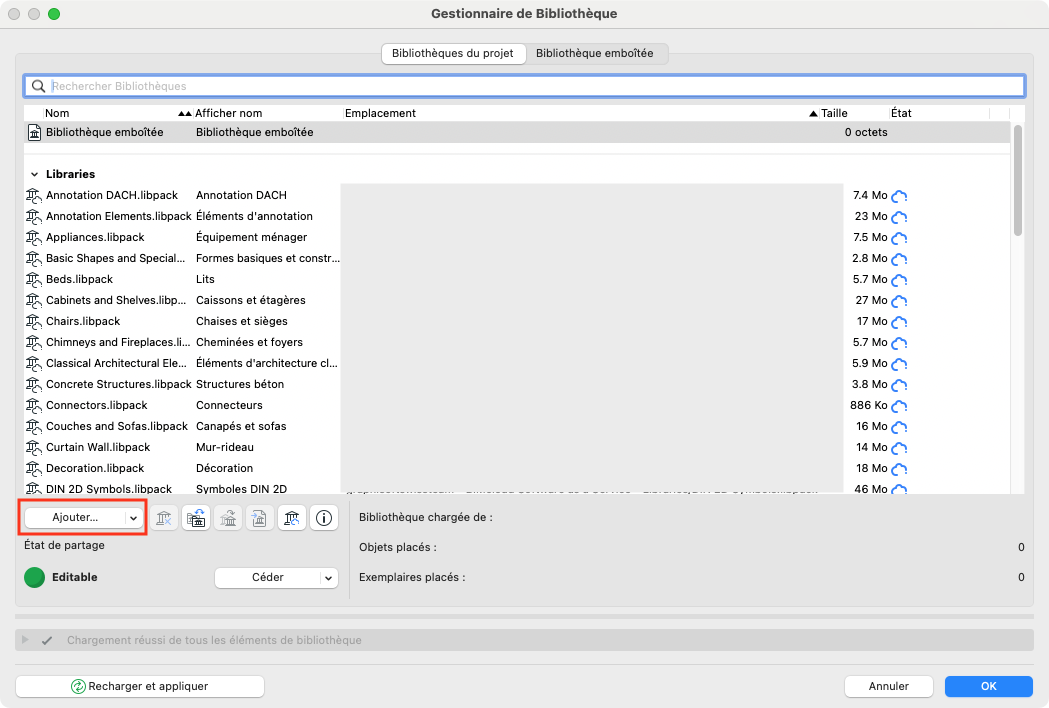

    Fenêtre « Gestionnaire de Bibliothèque » d’Archicad affichant la bibliothèque intégrée avec la liste des fichiers .libpack à gauche et, en bas à gauche, le bouton « Ajouter… » encadré en rouge pour montrer comment ajouter une nouvelle bibliothèque.
  3. Cliquer sur Recharger et appliquer.
  4. Cliquer sur OK pour confirmer les changements et fermer le Gestionnaire de Bibliothèques.
  5. Le nuage de points est désormais visible pour tous les membres du projet partagé.
