Description
Suite à l'importation d'un fichier DWG, il est parfois possible de constater que le projet Archicad s'en trouve grandement ralenti. Il devient notamment difficile de naviguer dans le fichier.
Solution
Ce problème est généralement dû au contenu du fichier DWG, en particulier aux éléments 2D qui peuvent être trop détaillés.
Vérifier et nettoyer le contenu
Dans un premier temps, ouvrir le fichier DWG dans Archicad comme un fichier standard. Il convient de vérifier le contenu et d’effectuer un tri afin de conserver uniquement les éléments nécessaires au projet.
De nombreux éléments présents dans le fichier peuvent s’avérer superflus. Par exemple, certaines hachures comportent des trames très denses ou une multitude de points pour la représentation du terrain. Ce type de hachure peut avantageusement être remplacé par une hachure pleine ou partiellement opaque.
Il est recommandé de contrôler le degré de complexité et de détail des éléments dessinés, en tenant compte de l’échelle du dessin.
Vérifier les calques
Après ouverture du fichier DWG et vérification du contenu, la localisation des éléments générant des ralentissements peut s’avérer difficile.

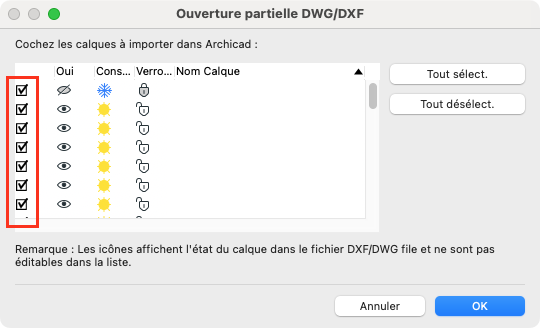

Il est recommandé de rouvrir le fichier et, lors de l’ouverture dans Archicad, de tirer parti de la fenêtre d’ouverture partielle DWG/DXF qui s’affiche par défaut. Sur cette fenêtre, la sélection des calques à importer peut être ajustée en décochant ceux qui ne sont pas souhaités. Seules quelques couches peuvent ainsi être conservées.
Une vérification des performances avec les calques sélectionnés permet d’observer la persistance ou la disparition des lenteurs. La procédure peut être répétée afin d’isoler précisément les calques problématiques et d’optimiser le projet.

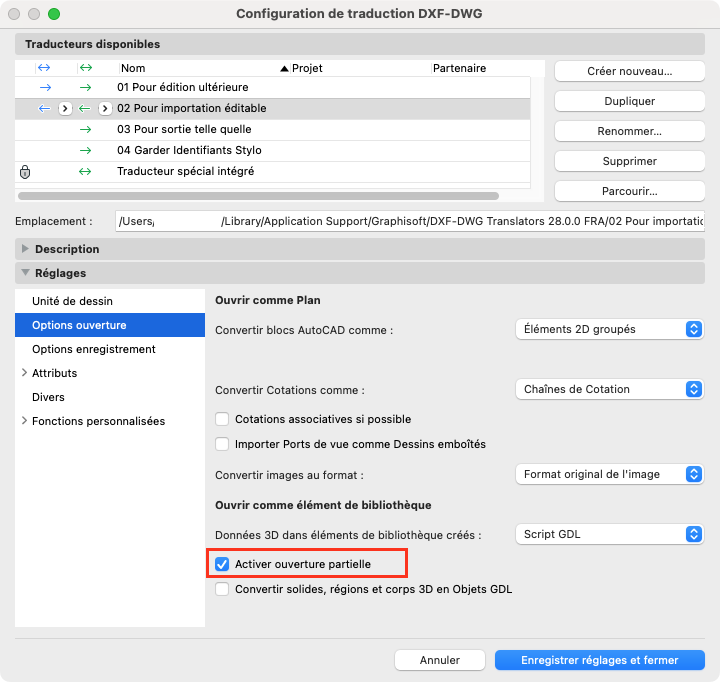

Remarque : si la fenêtre "ouverture partielle DWG/DWG" ne s'ouvre pas à l'ouverture du dwg, il convient de vérifier que l'option "activer ouverture partielle" soit cochée dans les options d'ouverture du traducteur dwg pour l'importation.

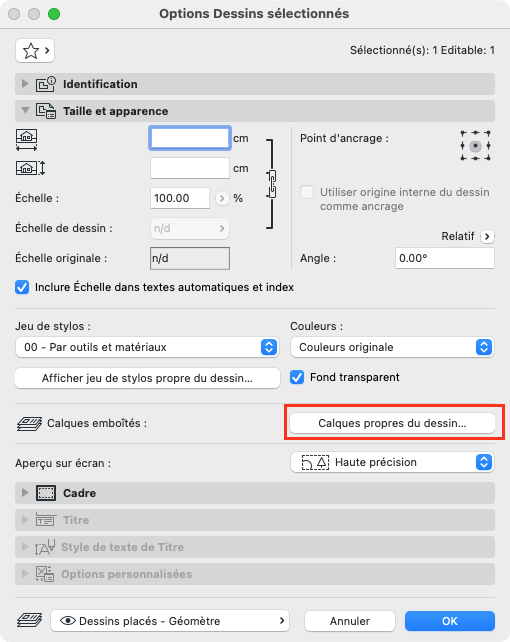

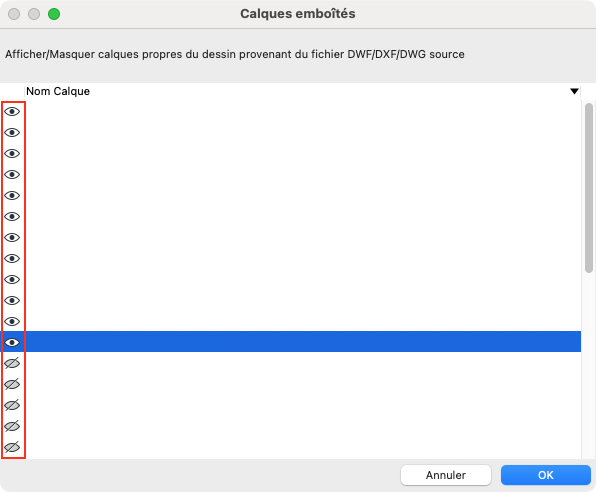

Il est possible de faire de même dans le cas où le DWG a été placé comme un dessin avec les calques emboités au dessin. Il suffit d'afficher et de masquer les calques par groupe afin de repérer quels sont les calques posant un problème.
Consolider les lignes et les hachures
Sélectionner toutes les lignes, cercles, polylignes présents dans le DWG et aller au menu :

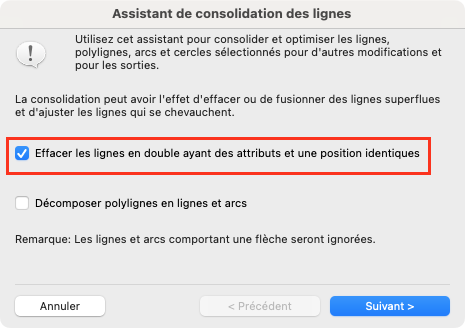

Édition / Modifier / Consolidation lignesCocher la première option pour consolider toutes les lignes à doubles, cliquer sur Suivant pour parcourir les différentes options proposées par l'assistant de consolidation et terminer l'opération en cliquant sur Consolider.

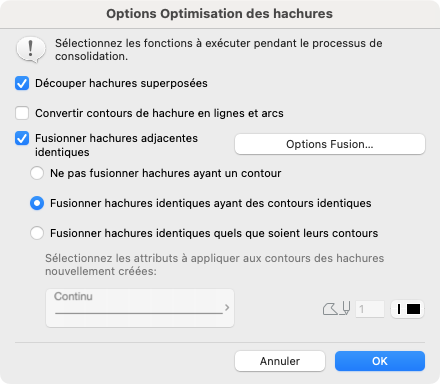

Par la suite, sélectionner toutes les hachures et utiliser l'assistant de consolidation des hachures se trouvant dans le menu Édition / Modifier / Consolidation hachures.Enregistrer les modifications
Après nettoyage du fichier DWG, il est possible de copier les éléments utiles pour les coller dans le projet Archicad concerné, idéalement sur une feuille de travail dédiée.
Le plan modifié peut également être exporté au format DWG, ce qui facilite son importation comme dessin placé dans le projet cible.
Lorsque les éléments problématiques sont repérés sur des calques inutiles, un simple import du fichier DWG de base (par fusion ou en tant que dessin placé) permet d’exclure ces calques lors de l’utilisation de l’ouverture partielle ou des options d’importation de calques emboîtés du dessin.
