Problembeschreibung:
Transluzente/halb-transparente Elemente werden nicht korrekt in Ansicht dargestellt. Das Bauteil mit dem entspr. Oberflächenmaterial ist entweder komplett deckend, also solid, oder 100% transparent.
Troubleshooting:
1. Ansichts-/Schnitteinstellungen prüfen

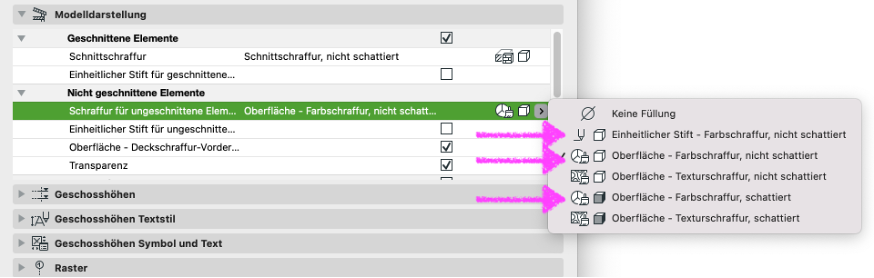

- “Modelldarstellung” > “Nicht geschnittene Elemente” -> “Schraffur für ungeschnittene Elemente”
Folgende Einstellungen sind mit Transparenzgraden kompatibel:
- Einheitlicher Stift – Farbschraffur, nicht schattiert
- Oberfläche - Farbschraffur, nicht schattiert
- Oberfläche - Farbschraffur, schattiert

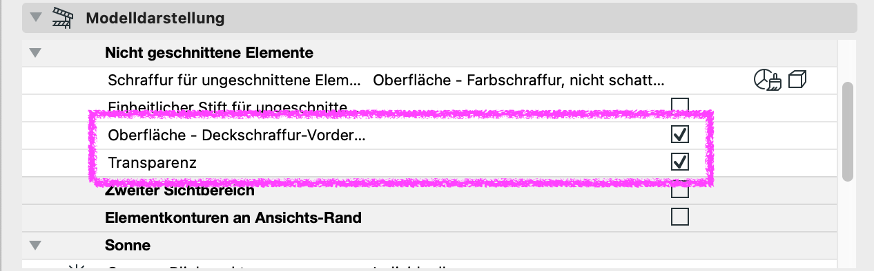

- “Modelldarstellung” > “Nicht geschnittene Elemente” ->
“Oberfläche - Deckschraffur-Vordergrund” muss aktiviert sein
“Transparenz” muss aktiviert sein

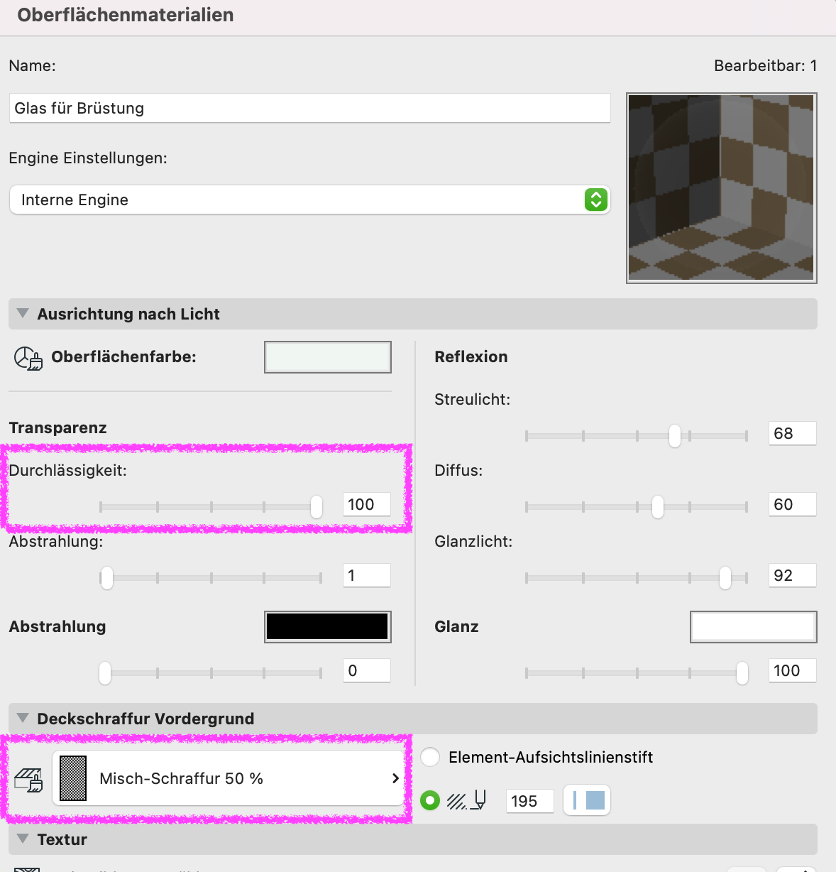

2. Oberflächenmaterialien-Einstellungen
- “Ausrichtung nach Licht” -> “Transparenz” -> “Durchlässigkeit” Durchlässigkeit muss auf 100% stehen.
- Deckschraffur Vordergrund
Hier muss eine Mischschraffur eingestellt sein, also eine Schraffur mit aktivierter Transparenz. Mit jener Schraffur wird der Transparenzgrad gesteuert.
Hinweis: wir empfehlen ein neues, eigens für diesen Zweck vorgesehenes Oberflächenmaterial anzulegen, welches einen bestimmten Transparenzgrad in den Ansichten darstellen soll.

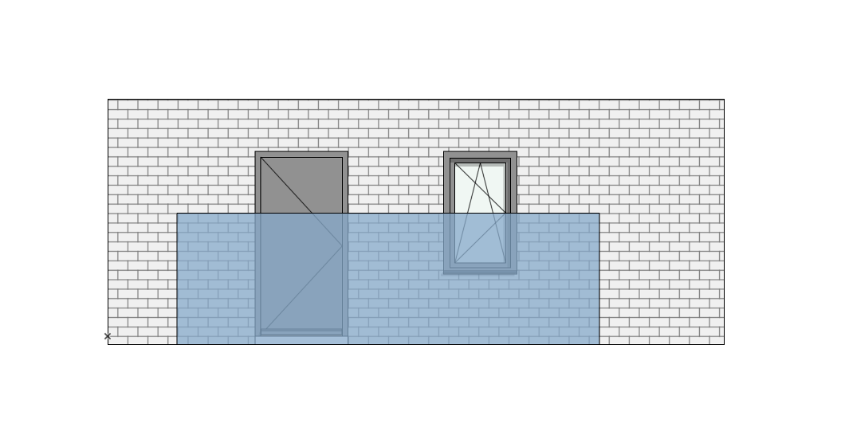

Sind entspr. Einstellungen getätigt, wird der über die Deckschraffur definierte Transparenzgrad (im Beispiel 50%) in der Ansicht berücksichtigt:
