Raum zeigt falsche Werte an

Problemstellung

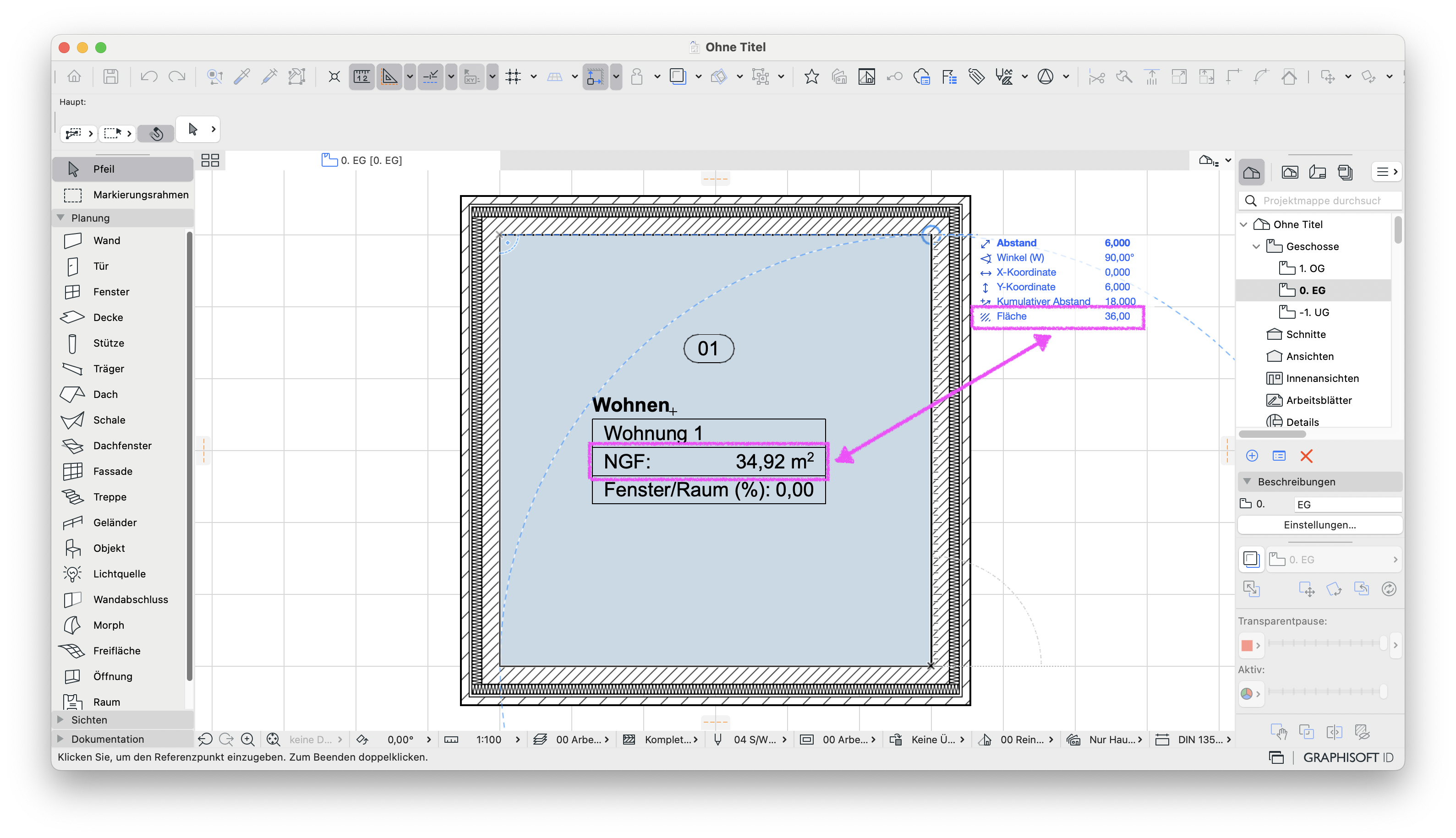

Die im Raum angezeigten Werte weichen von den manuell nachgemessenen Werten ab.

Troubleshooting

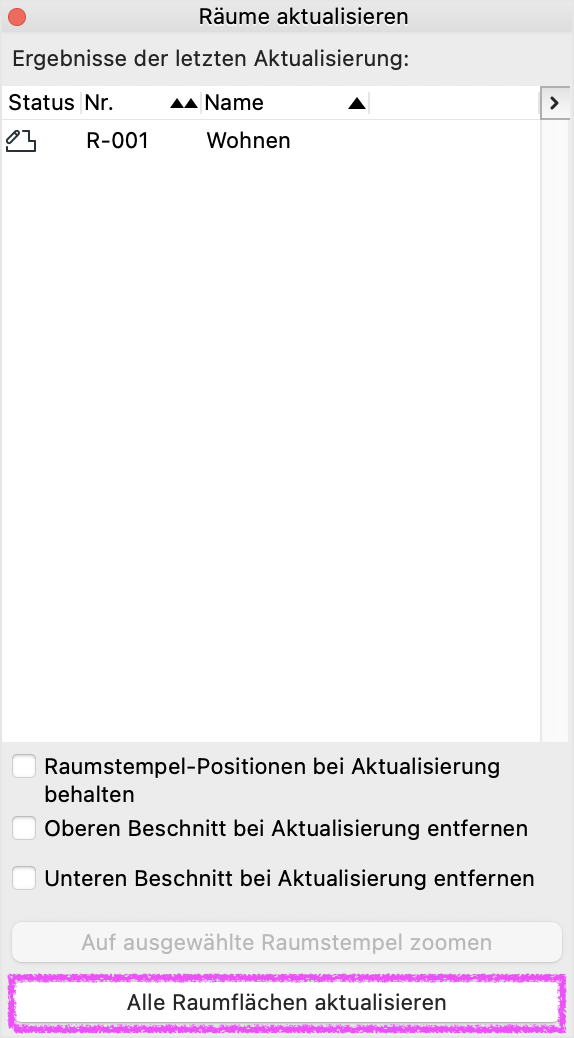

1. Räume aktualisieren

• Planung > Räume aktualisieren...

Wenn Räume verändert werden, müssen diese immer aktualisiert werden, damit sie den aktuellen Wert anzeigen.

Hinweis:

Damit Räume aktuell sind, dürfen sie keine Raum-Status-Probleme besitzen.

2. Falscher Parameter ausgewählt

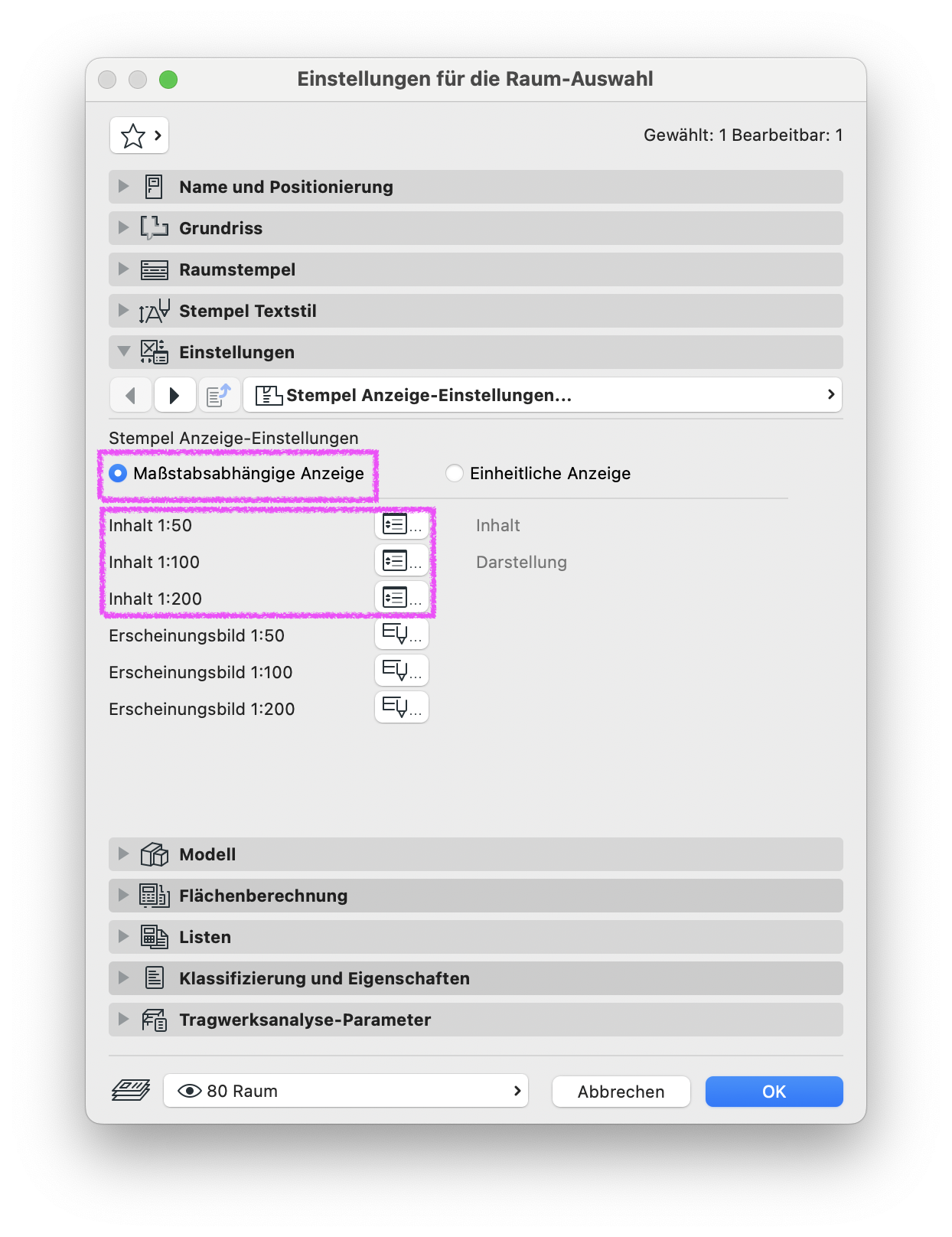

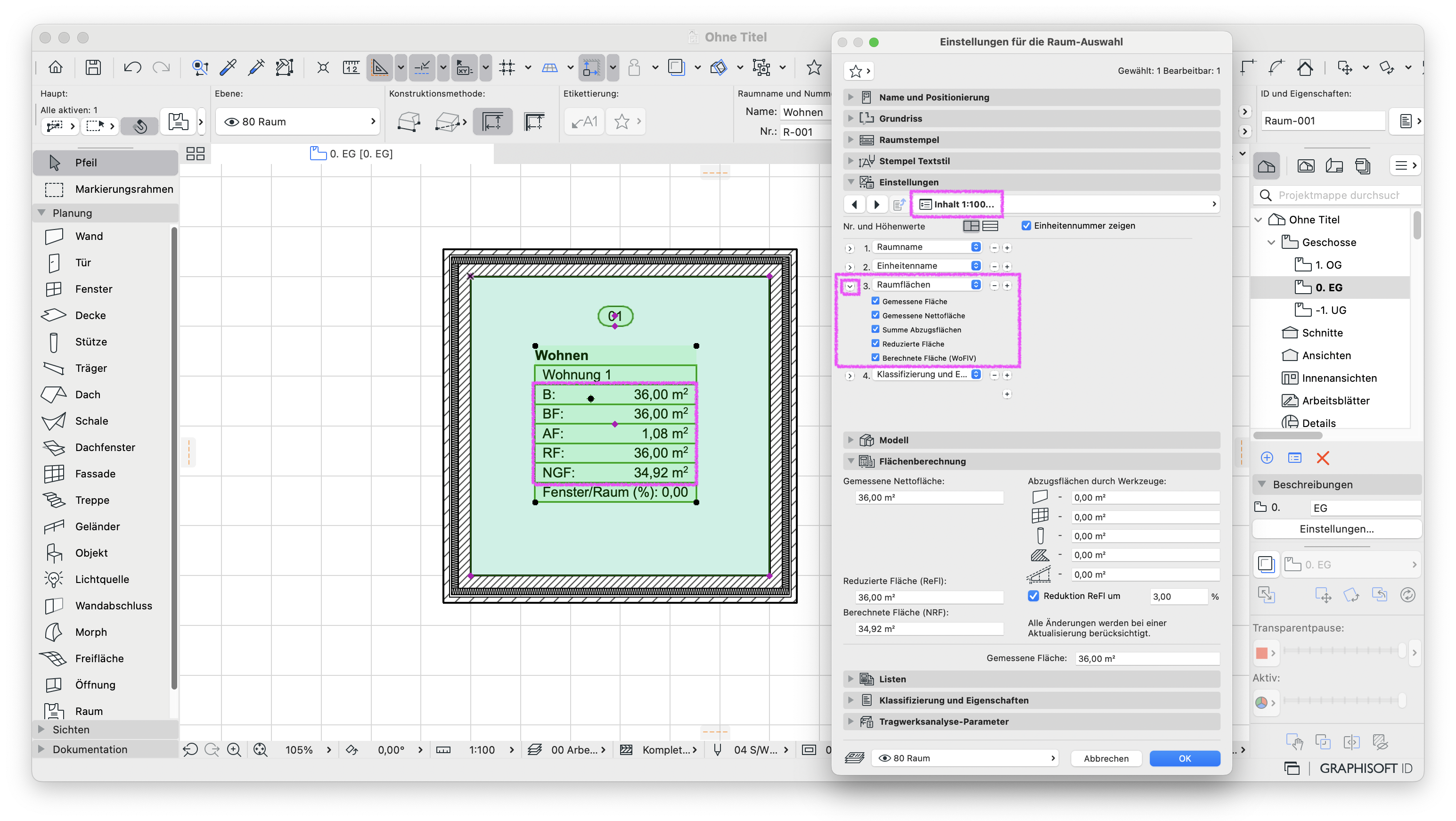

Es muss sichergestellt werden, dass für den Raumstempel unter Einstellungen > Inhalt 1:XX der entsprechende Parameter als Inhalt für den richtigen Maßstab gewählt wurde.

Hinweis:

Wenn unter Stempel Anzeige-Einstellungen die Option Maßstababhängige Anzeige gewählt wurde, kann pro Maßstab ein unterschiedlicher Inhalt gewählt werden.

Auch für Etiketten und Auswertungen von Räumen muss überprüft werden, ob der richtige Parameter ausgewählt wurde.

3. Abzüge prüfen

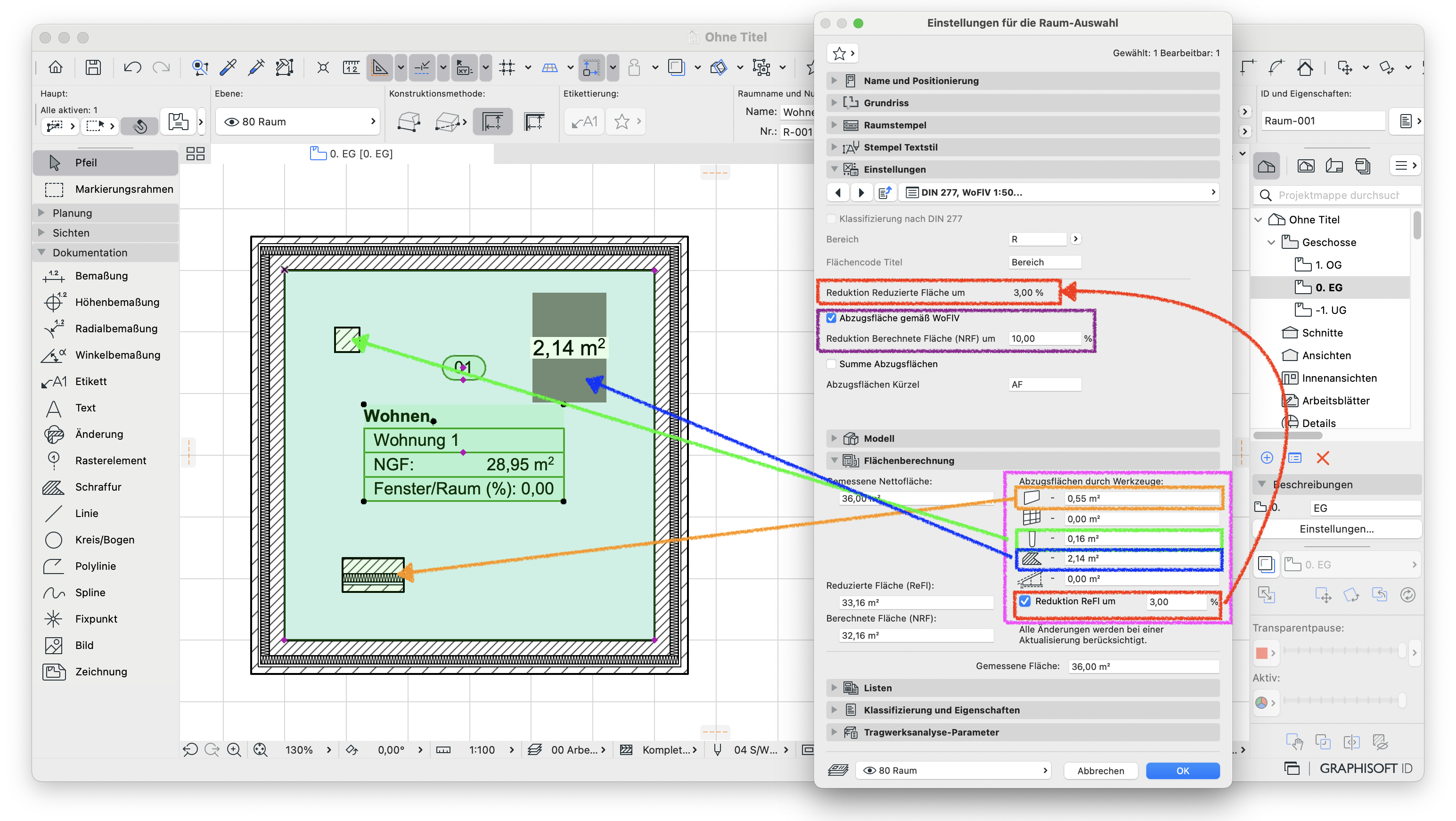

Raumstempel können durch verschiedene Abzüge beeinflusst werden.

An den folgenden Stellen sind Abzüge direkt einstellbar:

• Einstellungen für die Raum-Auswahl > Einstellungen > DIN 277, WoFlV 1:XX... > Abzugsfläche gemäß WoFlV
• Einstellungen für die Raum-Auswahl > Flächenberechnung > Reduktion ReFl

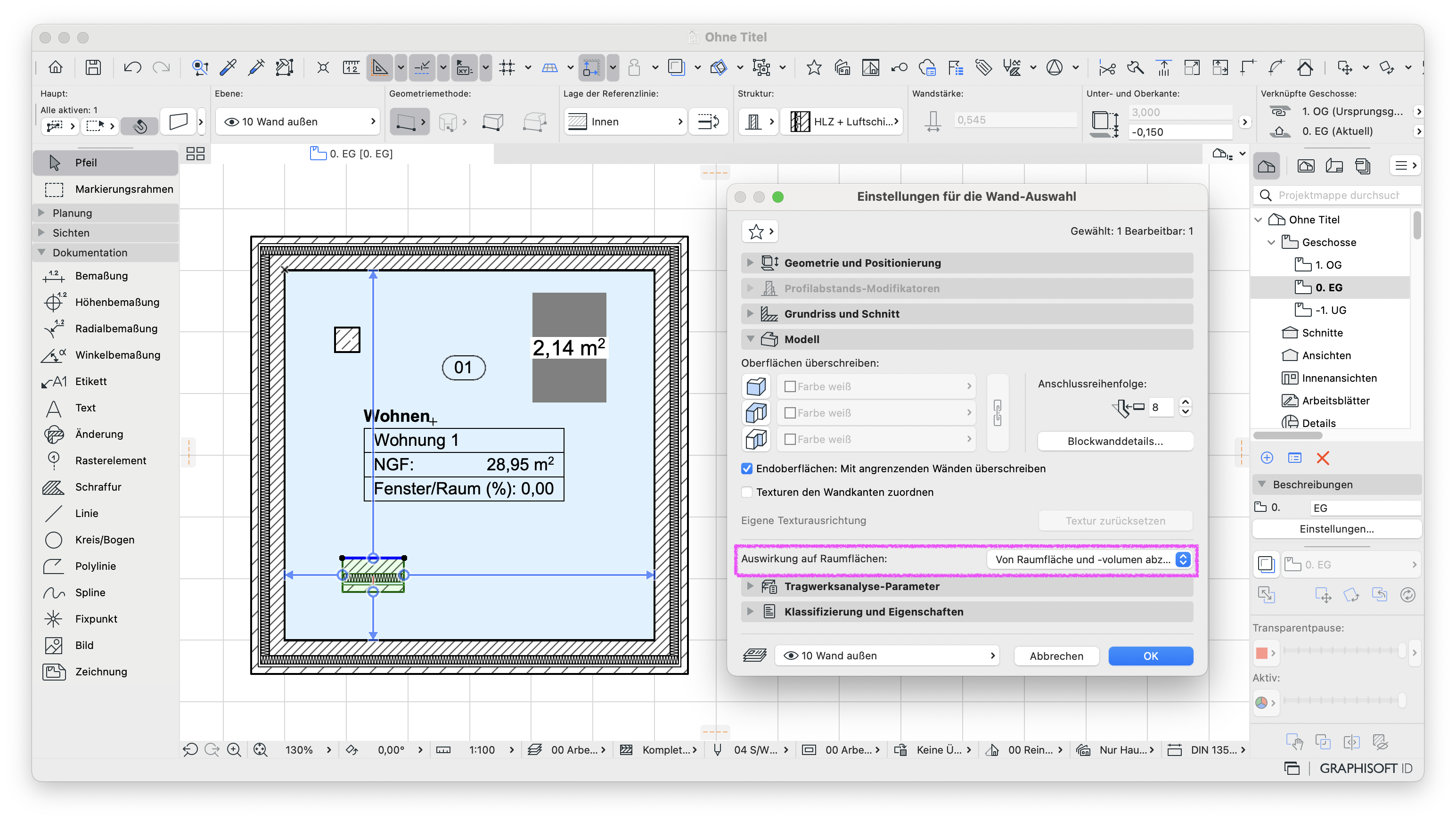

Elemente, die bei Auswirkung auf Raumfläche die Einstellung Von Raumfläche (und -volumen) abziehen haben, werden – wie in den Projekt-Präferenzen festgelegt – unter Flächenberechnung > Abzugsflächen durch Werkzeuge aufgelistet.

Hinweis:

Weitere Informationen hierzu können in den Artikeln Fläche im Raumstempel wird mit Abzug angezeigt, Berechnete Fläche und reduzierte Fläche von Räumen wird zu niedrig oder mit 0 m² angegeben und Raumabzugsfläche ist zu klein gefunden werden.

4. Raum im 3D prüfen

Die im Raum angezeigten Werte werden direkt durch die 3D-Form des Raums beeinflusst. Wenn der Raum eine falsche Kubatur im 3D hat, werden auch die Werte im Grundriss entsprechend dargestellt.

Für eine Prüfung des Raumvolumens im 3D kann wie folgt vorgegangen werden:

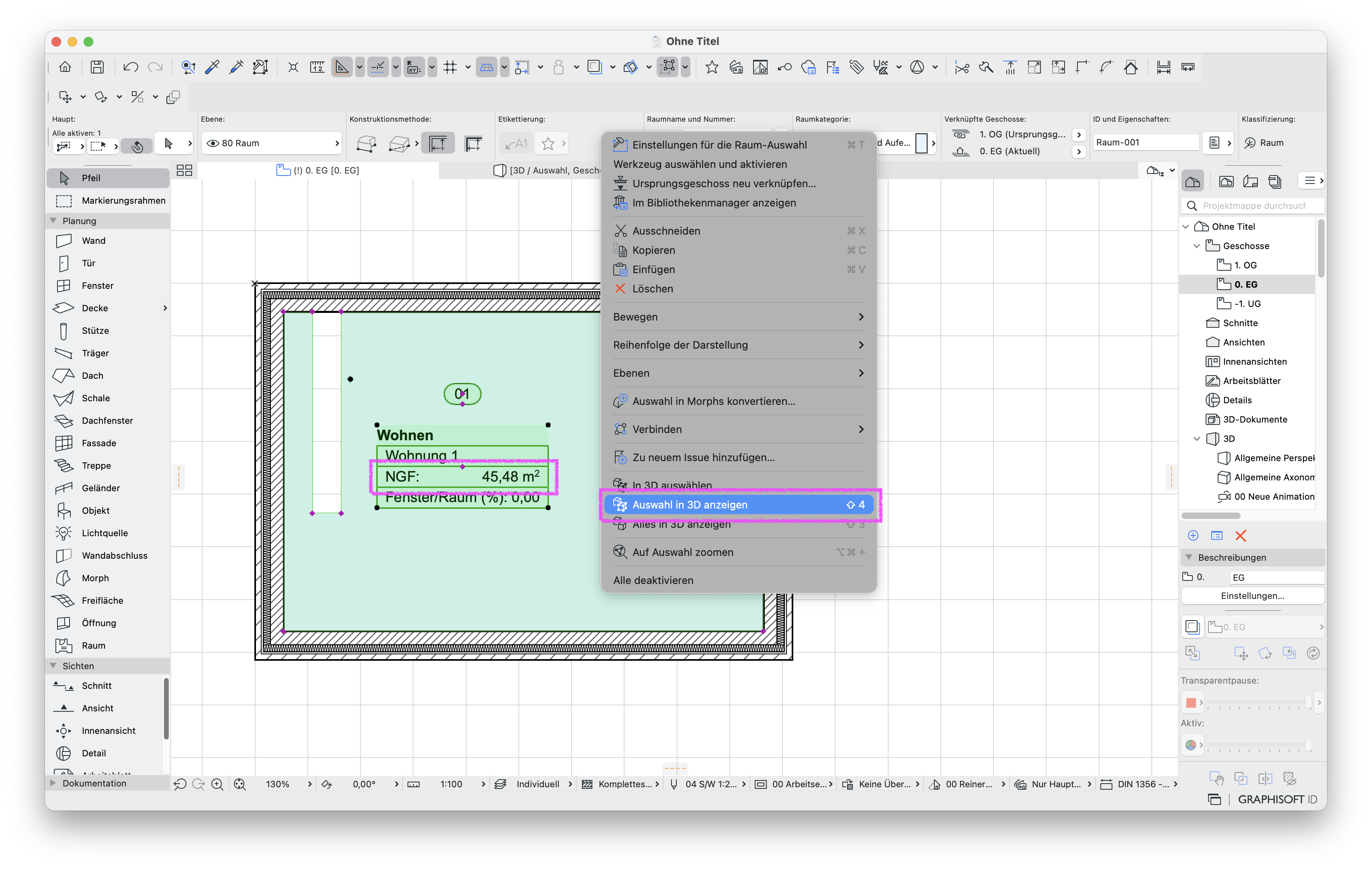

• Der Raum muss im Grundriss ausgewählt werden.
• Anschließend ein Rechtsklick machen und im Kontextmenü die Option Auswahl in 3D anzeigen wählen.

  Hinweis:
  Um den Raum im 3D zu prüfen, können auch weitere der speziellen Auswahlbefehle in Archicad helfen.

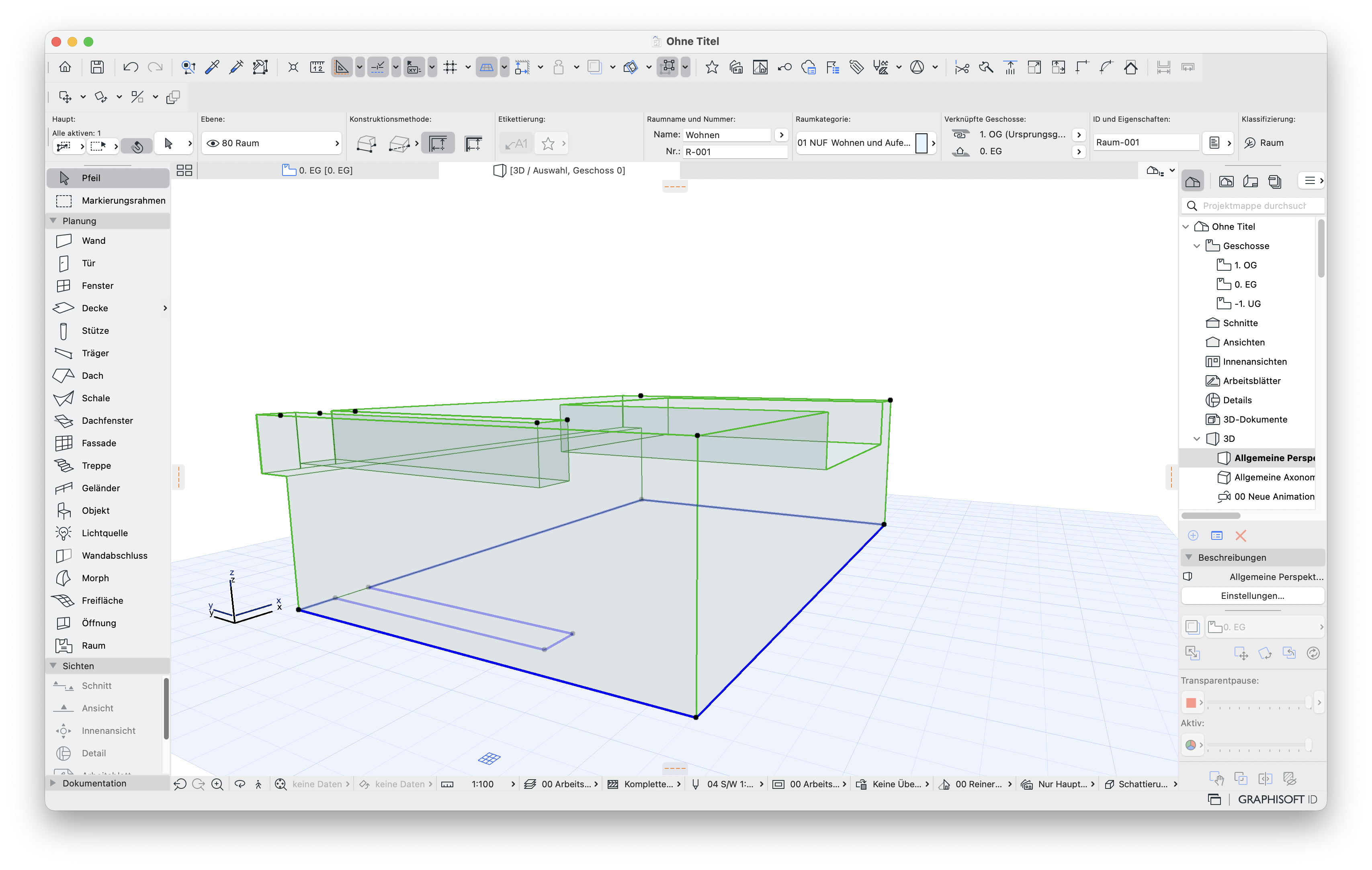

• Der Raum ist anschließend im 3D sichtbar und kann auf eine zur Grundrissform abweichende Form geprüft werden:

  • Besitzt der Raum Verschneidungen von Elementen die im Grundriss nicht sichtbar sind?
    Hinweis:
    Es ist nicht ausreichend, Elemente nur auszublenden, da diese trotzdem eine Auswirkung auf den Raum haben können.

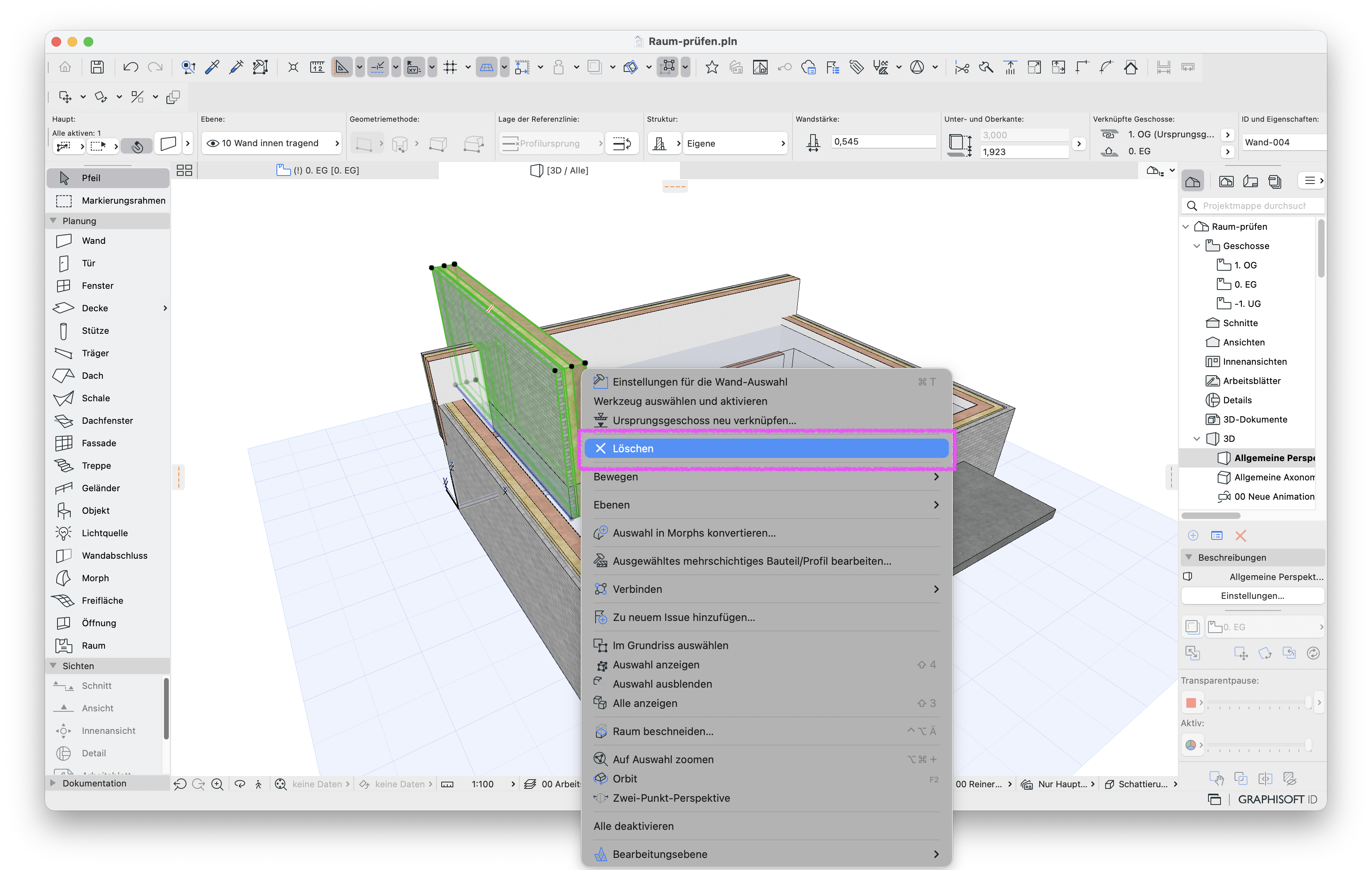

    • Die ungewünschten Elemente müssen entfernt werden.

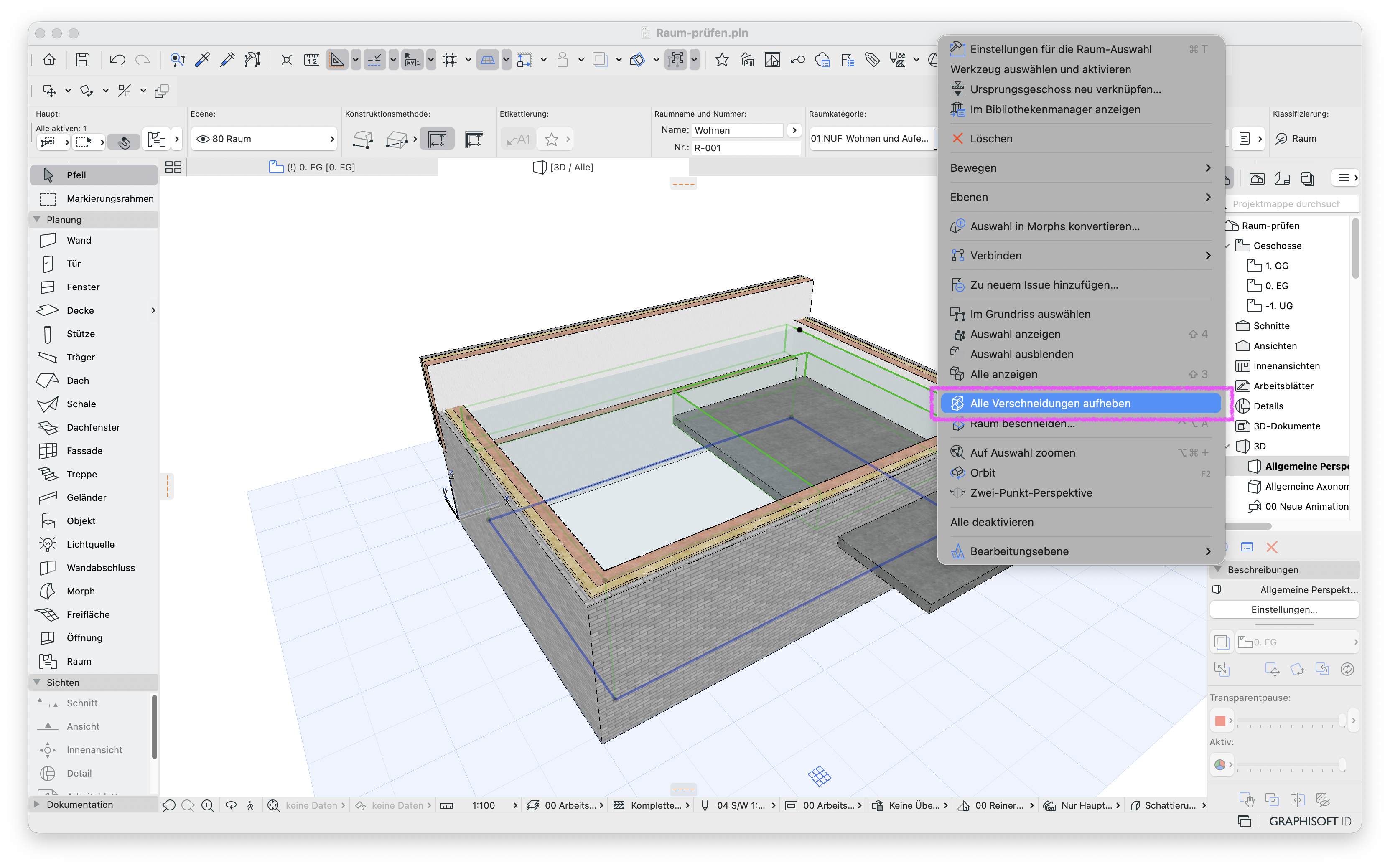

    • Ungewünschte Verschneidungen des Raums müssen aufgelöst werden.

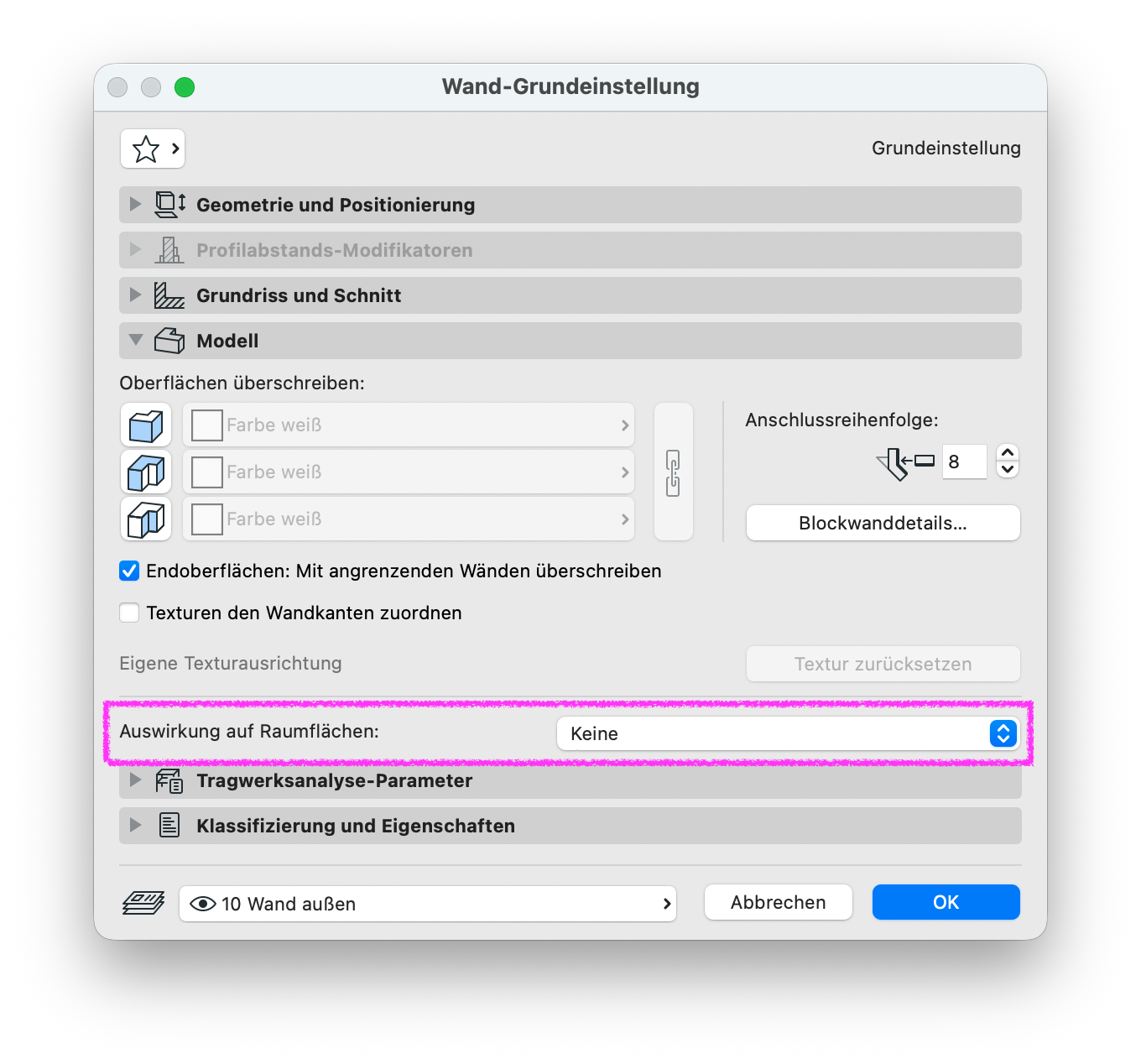

    • Die Auswirkung auf Raumfläche von Elementen, die keine Auswirkung auf den Raum haben sollen, kann auf Keine gestellt werden.

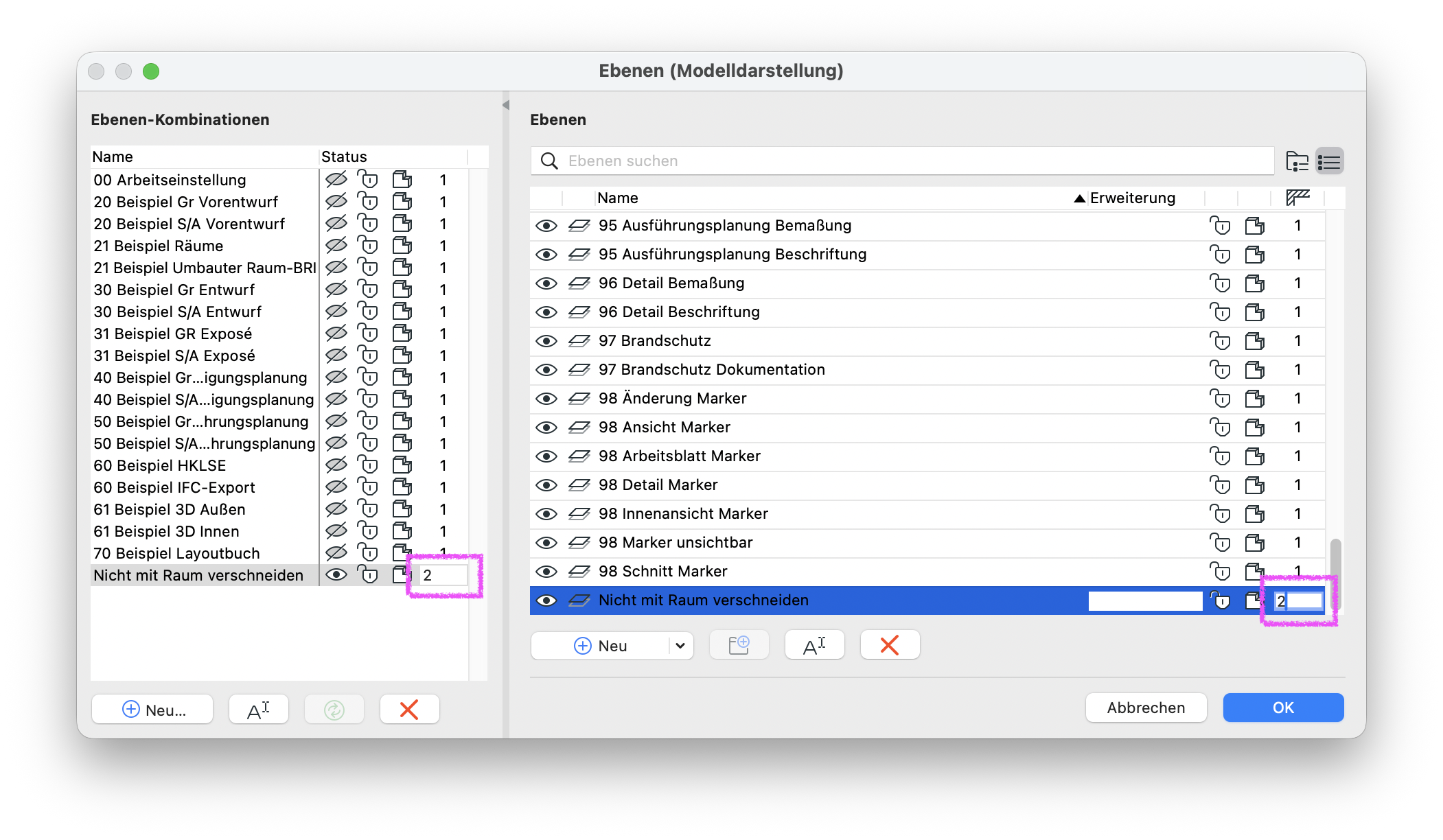

    • Die Ebenenverschneidungszahl der Elemente kann so angepasst werden, dass diese keine Auswirkungen auf den Raum haben.

  • Wird das Raumpolygon durch Profilwände gestört?

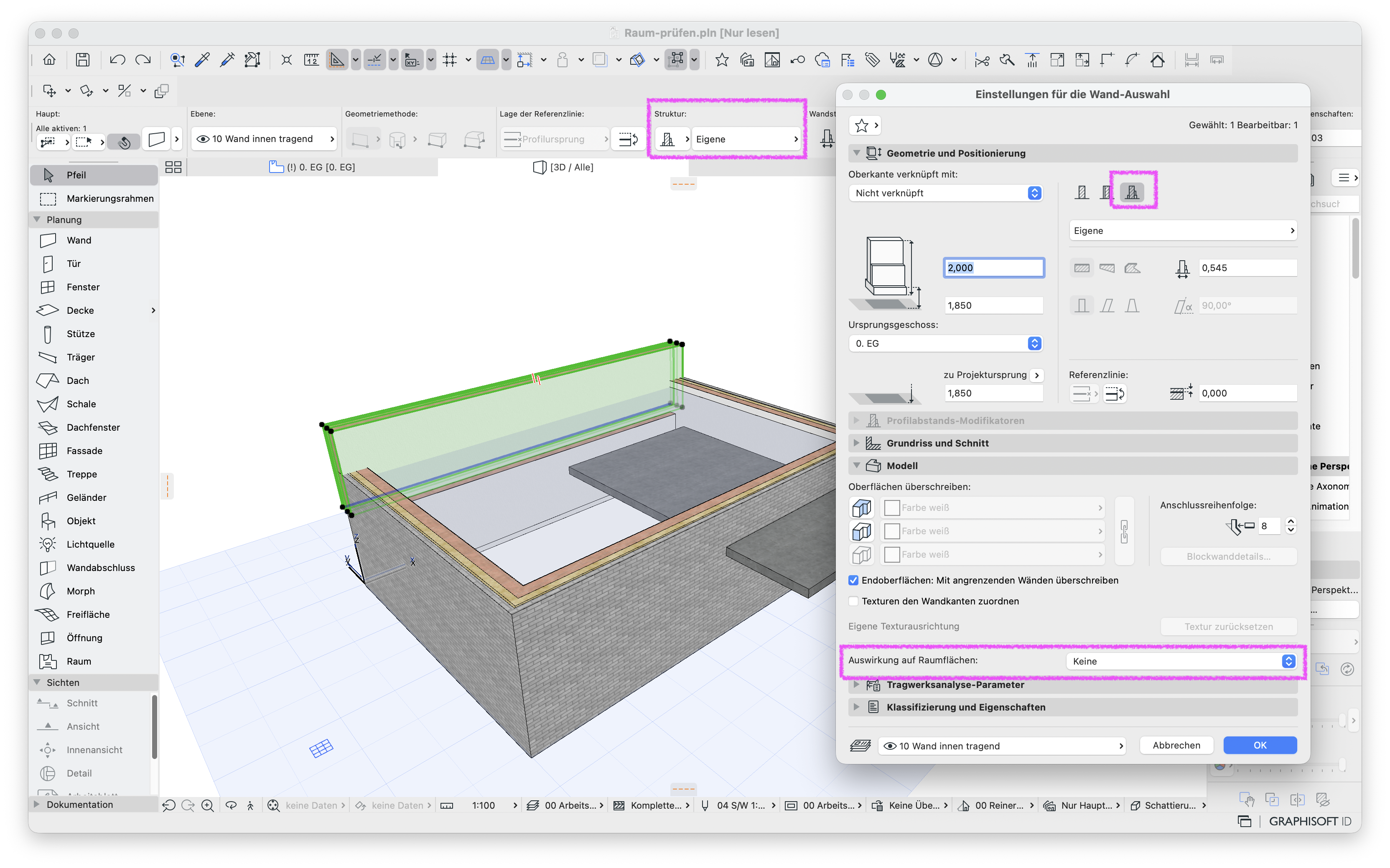

    • Profilwände müssen die Einstellung Auswirkung auf Raumflächen: Keine haben.

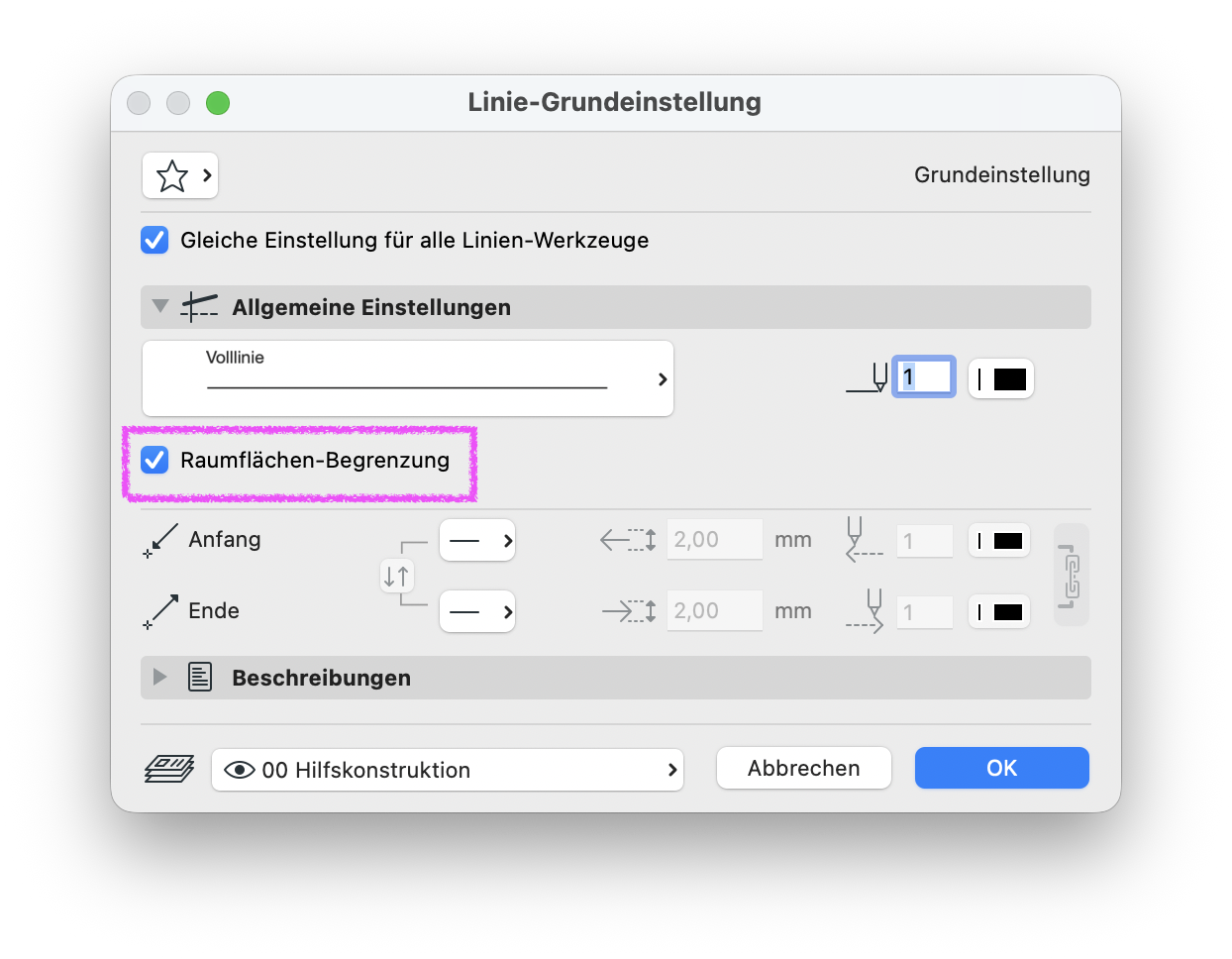

    • Offene Raumpolygone können durch Raumflächen begrenzende Linien geschlossen werden.

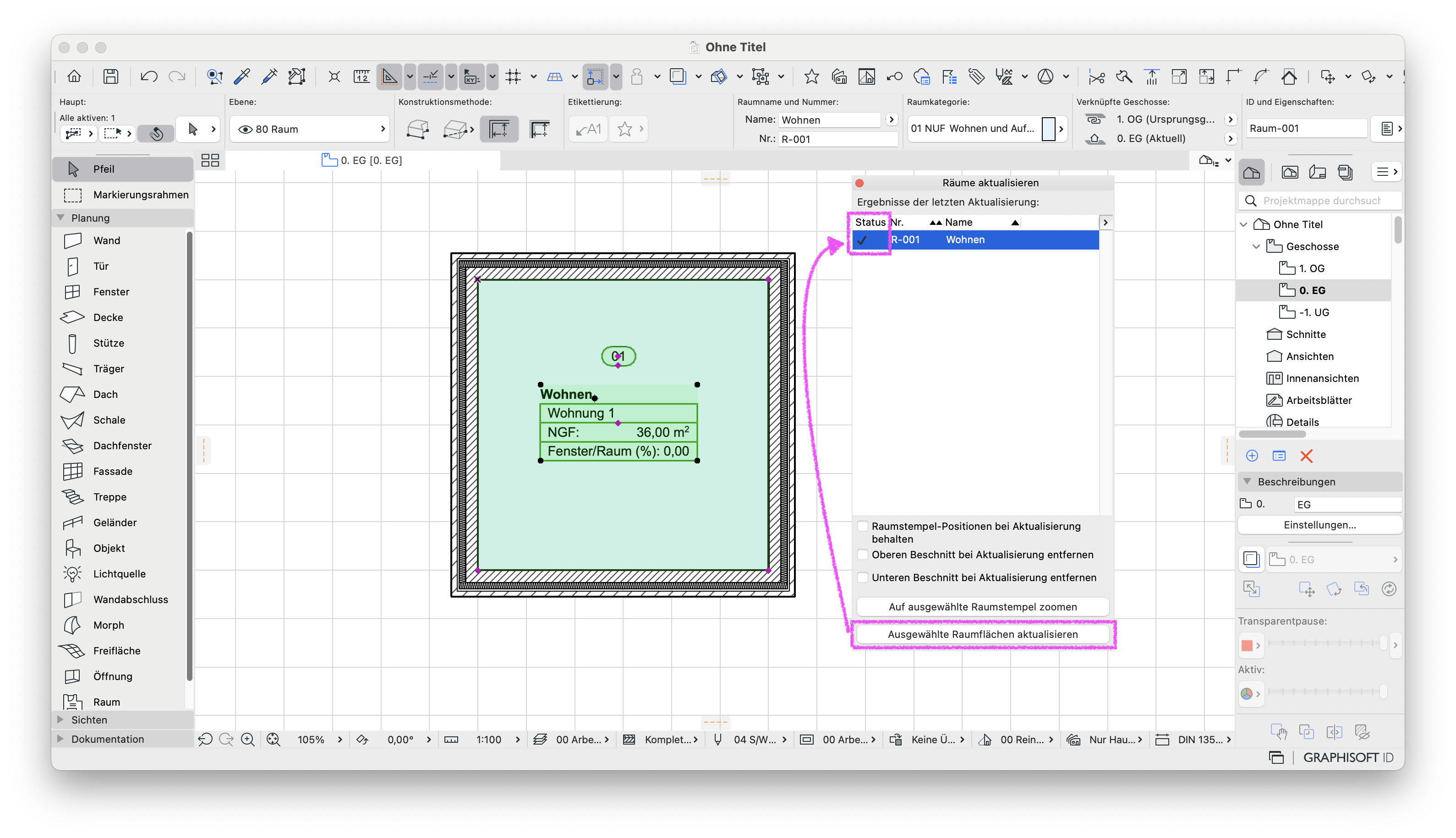

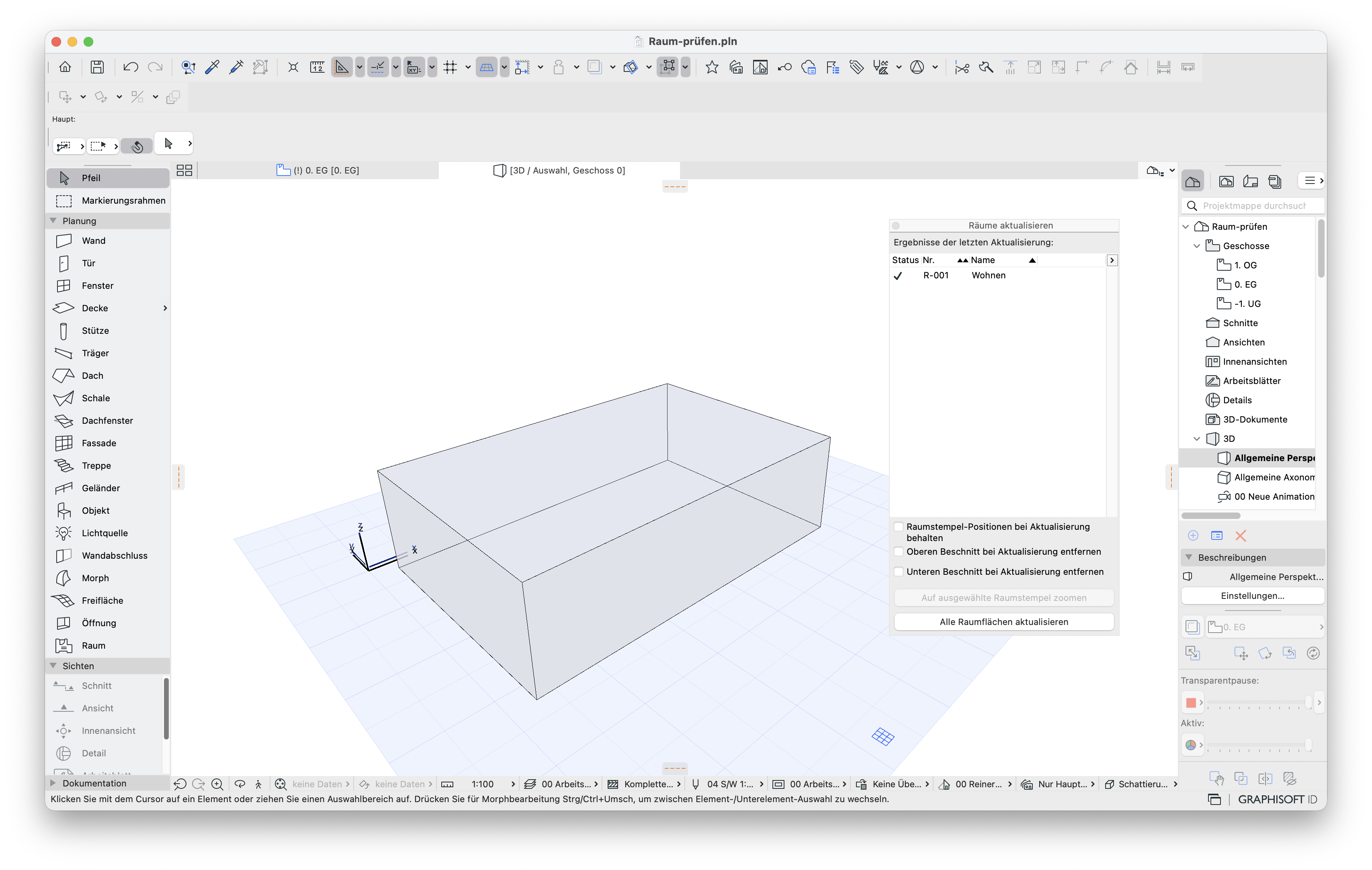

• Wenn die Raumform im 3D korrigiert wurde, kann der Raum aktualisiert werden:

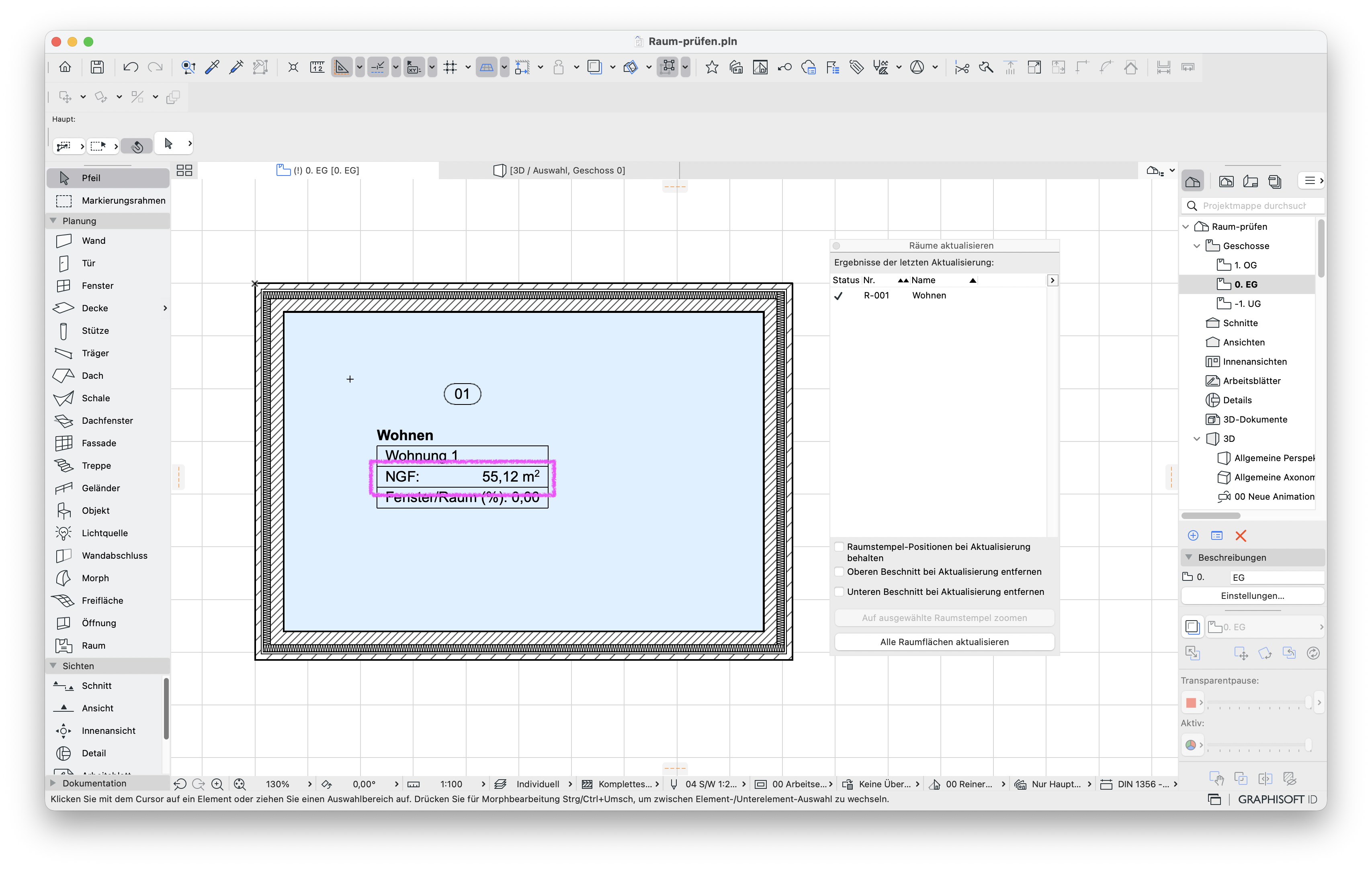

• Anschließend stimmen die Werte im Grundriss wieder mit den gemessenen Werten überein:
