Problemstellung
Um bestimmte Funktionen in Archicad nutzen zu können, z. B. Abstandshilfe oder die Höhenbemaßung von Fenstern und Türen, werden gerade 3D-Elemente benötigt. Die Korrektur der schrägen Wände, Träger, aber auch Linien, ist jedoch schwierig, da Hilfslinien sich an die schrägen Elemente anpassen.
Troubleshooting
1. Im Tracker X- und Y-Achs-Werte korrigieren
Im Eingabe-Tracker von Archicad können einfach X- und Y-Werte korrigiert werden.
Dafür muss wie folgt vorgegangen werden:
- Auswählen des betroffenen Elements
- Aktivieren des End-Punktes, der bei der Begradigung verändert werden soll
- Mit der Tab-Taste zur X- bzw. Y-Koordinate wechseln
-
Nullwert für die falschen X- bzw. Y-Koordinate eingeben
Hinweis:
Unter Umständen sind die Ungenauigkeiten so gering, dass diese nicht in den Nachkommastellen des Eingabetrackers angezeigt werden. Die Neueingabe des Wert im Trackers korrigiert den minimal abweichenden Wert. - Gegebenenfalls die Schritte 1-4 für weitere nicht orthogonale Elemente wiederholen
- Wände über Bearbeiten > Verändern > Verbinden miteinander verbinden
Hinweis:

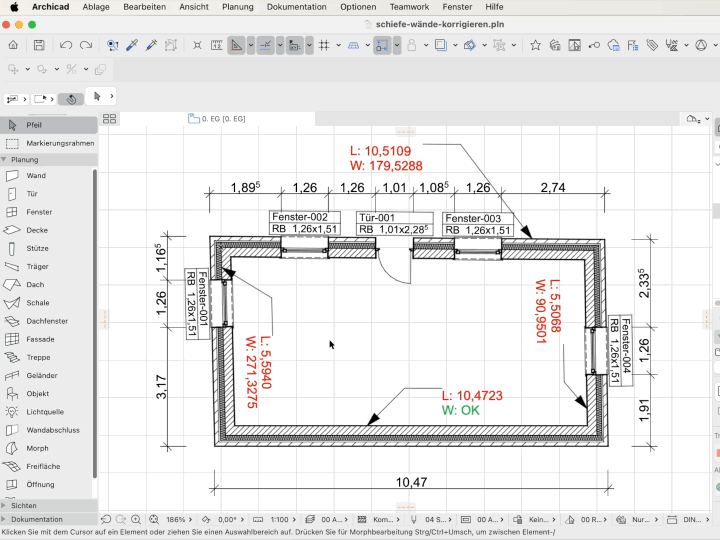

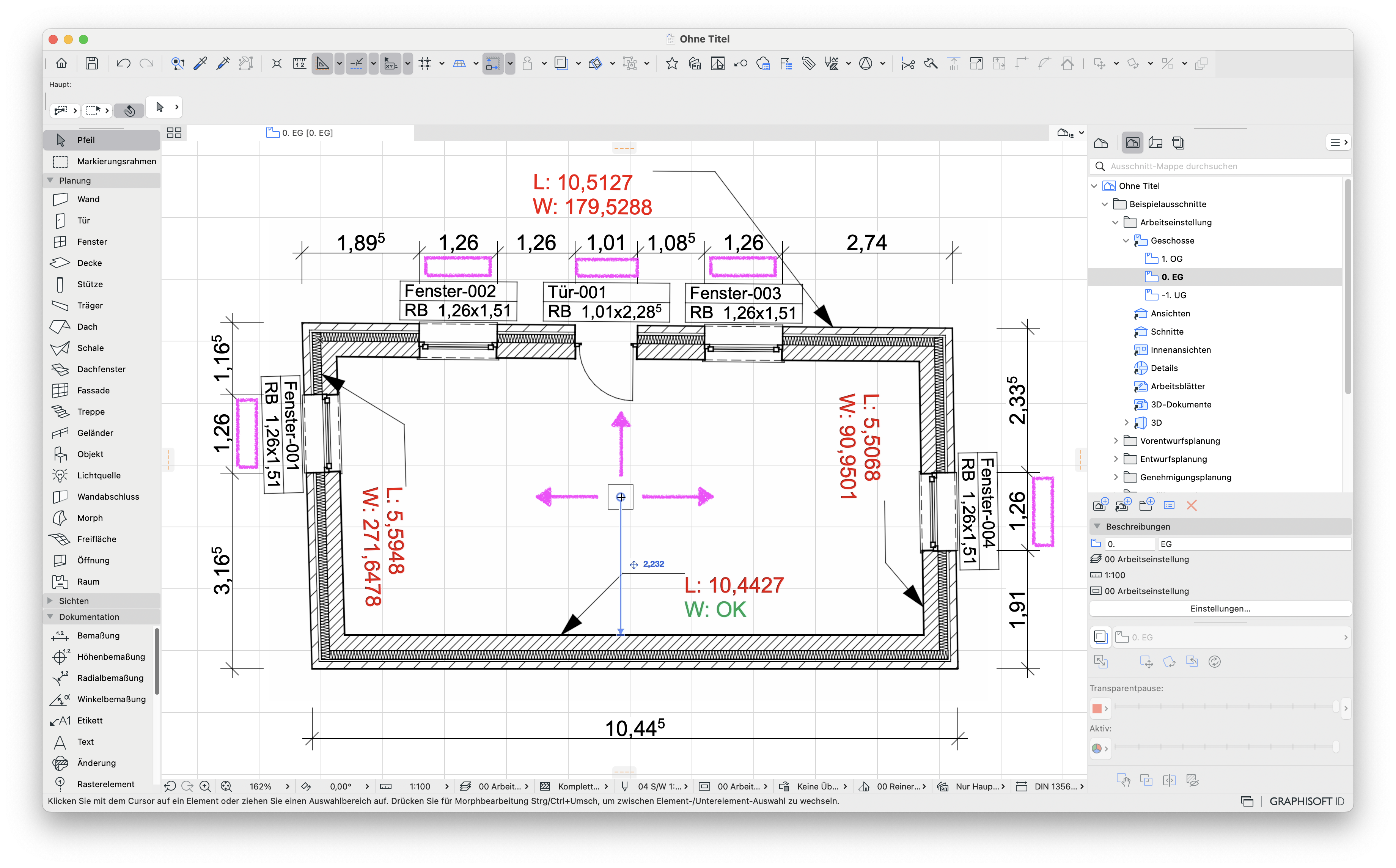

Bereits erstellte Elemente können manuell auf Orthogonalität überprüft werden, indem das Länge-und-Orientierung-Etikett genutzt wird.
Um das ungenaue Zeichnen in Archicad zu vermeiden, sollte der Artikel Orthogonales Zeichnen beachtet werden.
2. Im Tracker Winkelwerte korrigieren
Im Eingabe-Tracker von Archicad können einfach Winkel-Werte korrigiert werden.
Dafür muss wie folgt vorgegangen werden:
- Auswählen des betroffenen Elements
- Aktivieren des End-Punktes verändert werden soll
- Mit der Tab-Taste zum Punkt Winkel im Tracker wechseln
-
0°, 90°, 180° bzw. 170° für den falschen Wert eingeben
Hinweis:
Unter Umständen sind die Ungenauigkeiten so gering, dass diese nicht in den Nachkommastellen des Eingabetrackers angezeigt werden. Die Neueingabe des Wert im Trackers korrigiert den minimal abweichenden Wert. - Gegebenenfalls die Schritte 1-4 für weitere nicht orthogonale Elemente wiederholen
- Wände über Bearbeiten > Verändern > Verbinden miteinander verbinden
Hinweis:

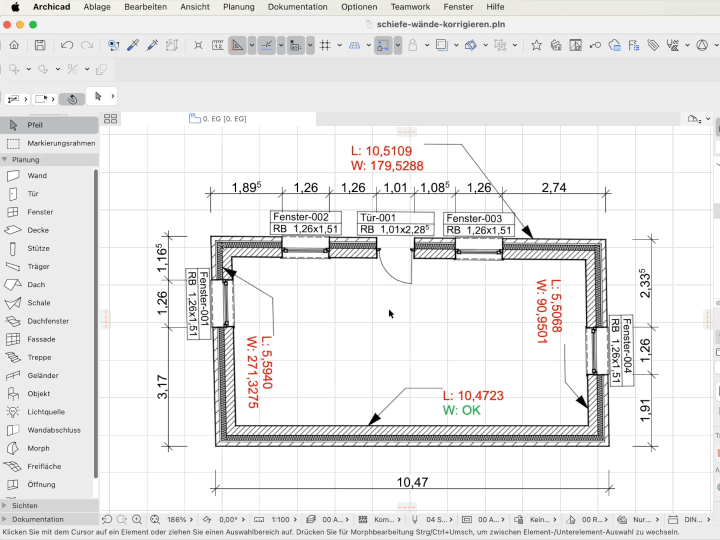

Bereits erstellte Elemente können manuell auf Orthogonalität überprüft werden, indem das Länge-und-Orientierung-Etikett genutzt wird.
Um ungenaues Zeichnen in Archicad zu vermeiden, sollte der Artikel Orthogonales Zeichnen beachtet werden.
