Problemstellung

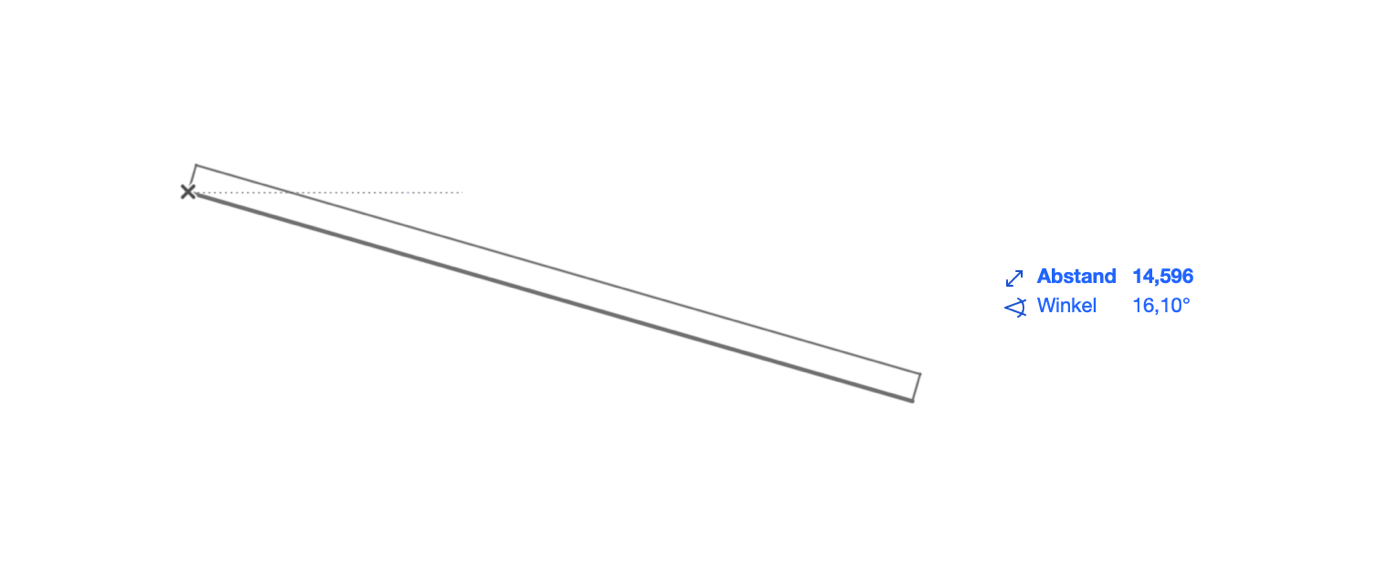

Element werden beim Zeichnen trotz gedrückt gehaltener Shift-Taste nicht orthogonal gezeichnet. Die Fanghilfe rastet damit nicht horizontal oder vertikal ein.
Die gezeichneten Elemente können dadurch nicht lotrecht bzw. parallel erstellt werden.
Troubleshooting
1. Raster-Einstellungen prüfen
- Ansicht > Raster- & Bearbeitungsebenen-Optionen
Es muss Orthogonales Raster statt Gedrehtes Raster aktiviert sein.
2. Arbeitsumgebungs-Einstellungen prüfen

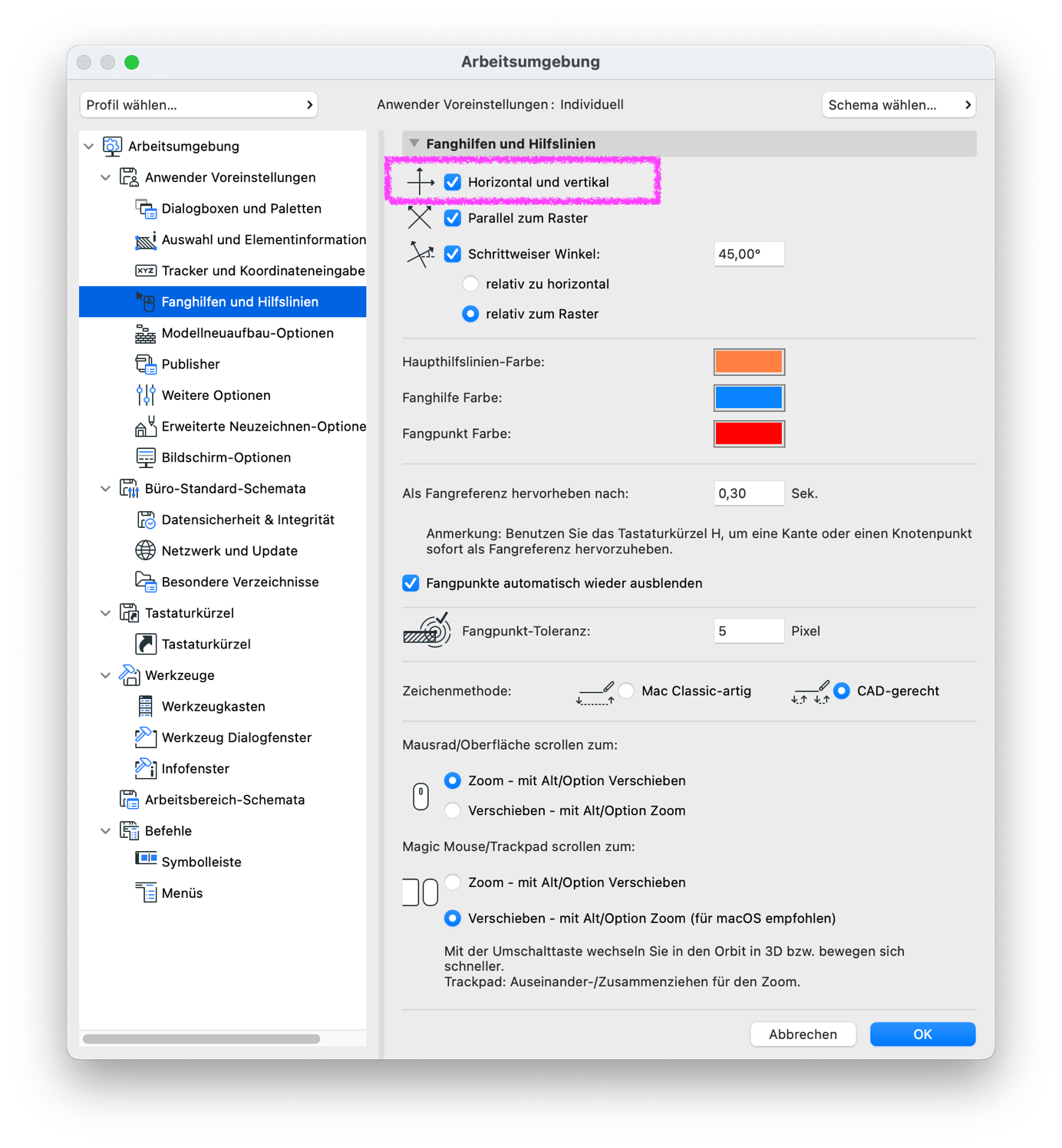

- Optionen > Arbeitsumgebung > Fanghilfen und Hilfslinien…
In der Arbeitsumgebung ist die Option Horizontal und vertikal zu aktivieren.

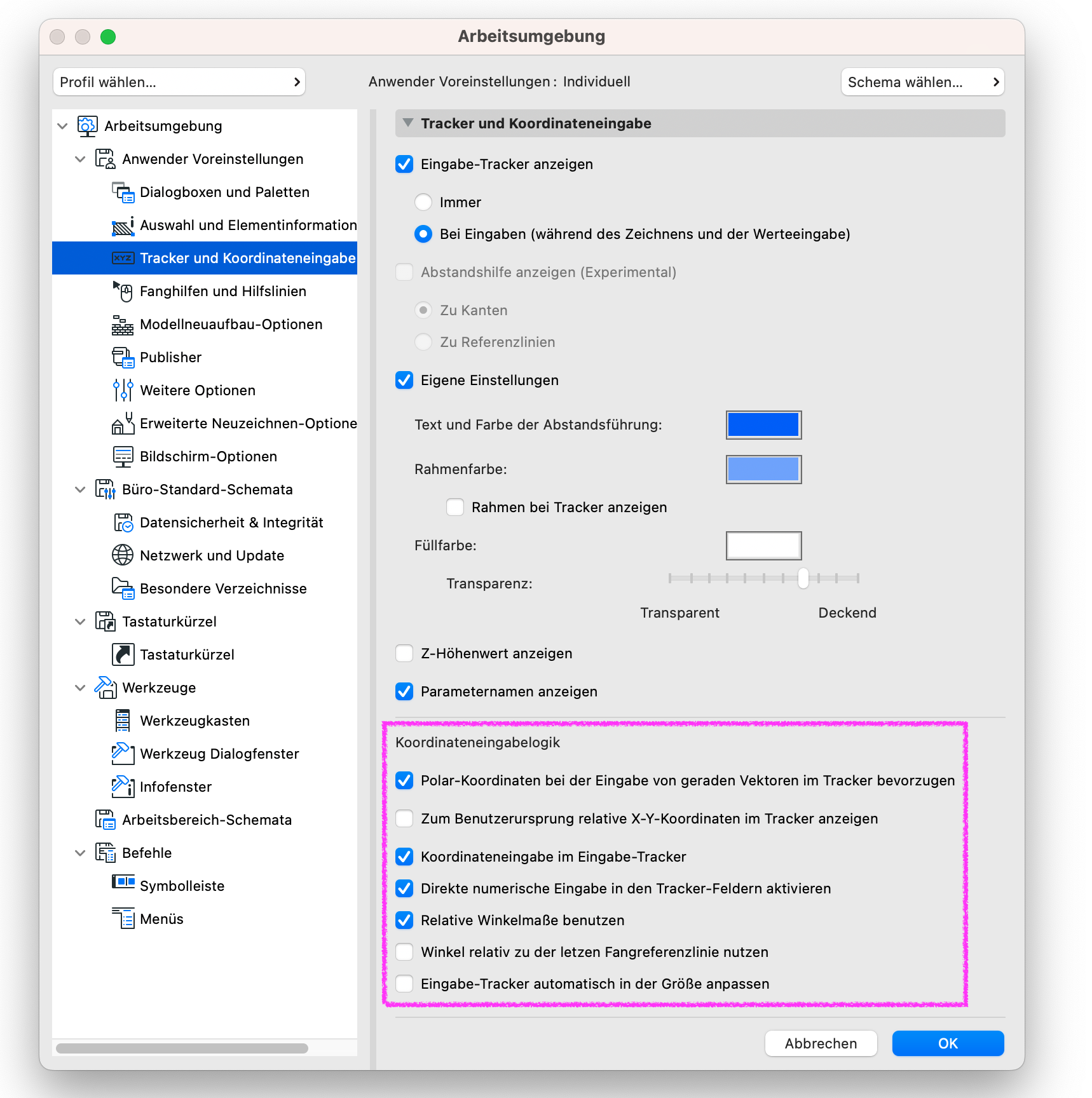

- Optionen > Arbeitsumgebung > Tracker und Koordinateneingabe…
Zusätzlich sollte unter Tracker und Koordinateneingabe nur die folgenden Optionen aktiv sein:
- Polar-Koordinaten bei der Eingabe von geraden Vektoren im Tracker bevorzugen
- Koordinateneingabe im Eingabe-Tracker
- Direkte numerische Eingabe in den Wracker-Feldern aktivieren
- Relative Winkelmaße benutzen
Hinweis:
- Fenster > Symbolleisten > Weitere Symbolleisten... > Zeichenhilfe
Es kann über die Zeichenhilfe-Symbolleiste beim Zeichnen die Einschränkung aktiviert werden, dass nur Parallel und Lotrecht gezeichnet werden kann.
Bereits platzierte Elemente können mit Hilfe des Element Orientation Checks auf Orthogonalität überprüft werden.
