Problemstellung
Es wurde der Polygonzähler aus der Goodie Suite installiert und in einem bestehenden Projekt angewendet.
Es besteht jedoch eine Unsicherheit, wie das Ergebnis des Polygonzählers zu interpretieren ist. Es ist unklar, was als hohe oder niedrige Polygonanzahl gilt und wie sich diese auf die Performance auswirkt, insbesondere in Bezug auf Rendering, Navigation oder Dateigröße.
Troubleshooting
Polygonanzahl checken

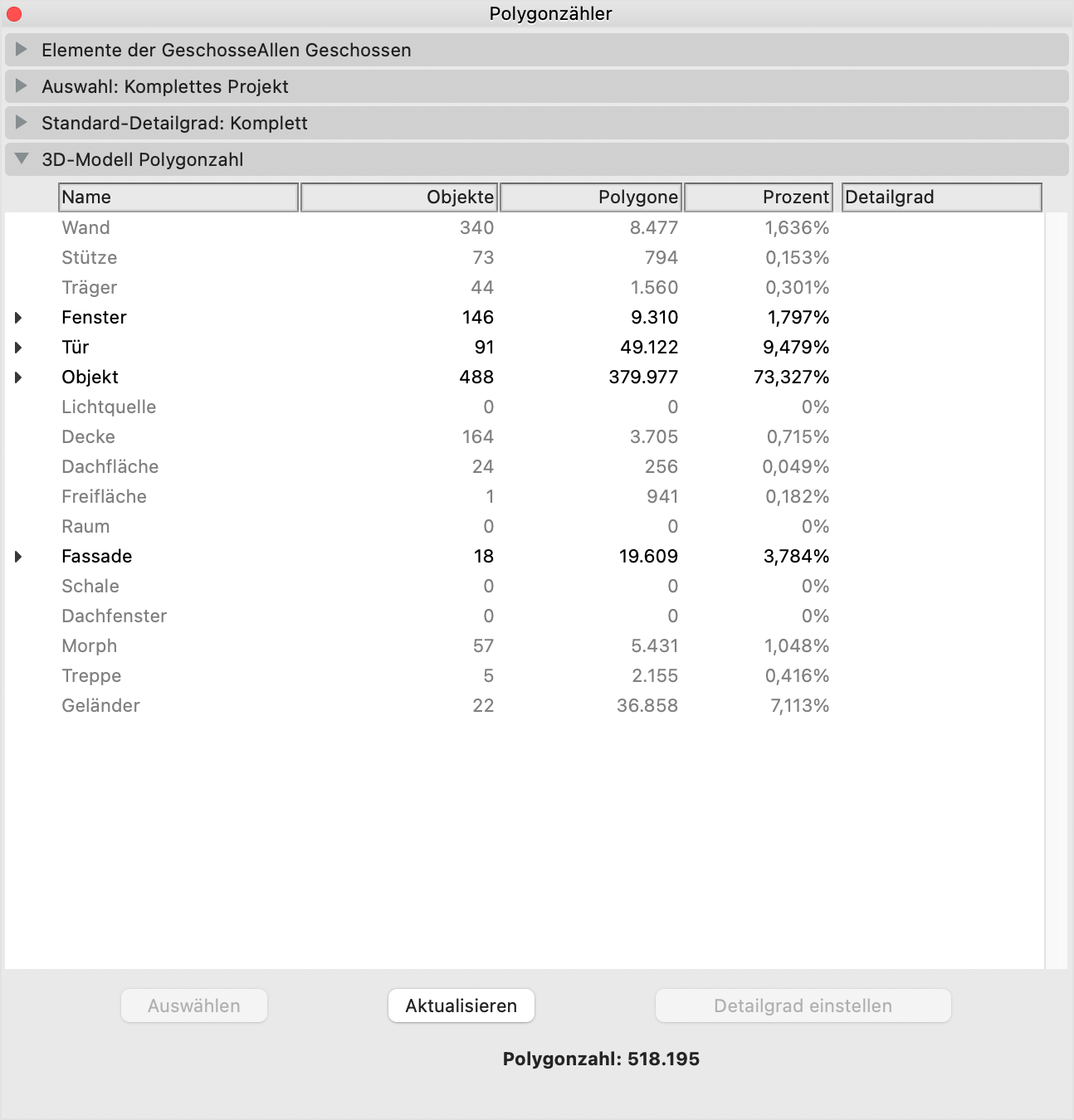

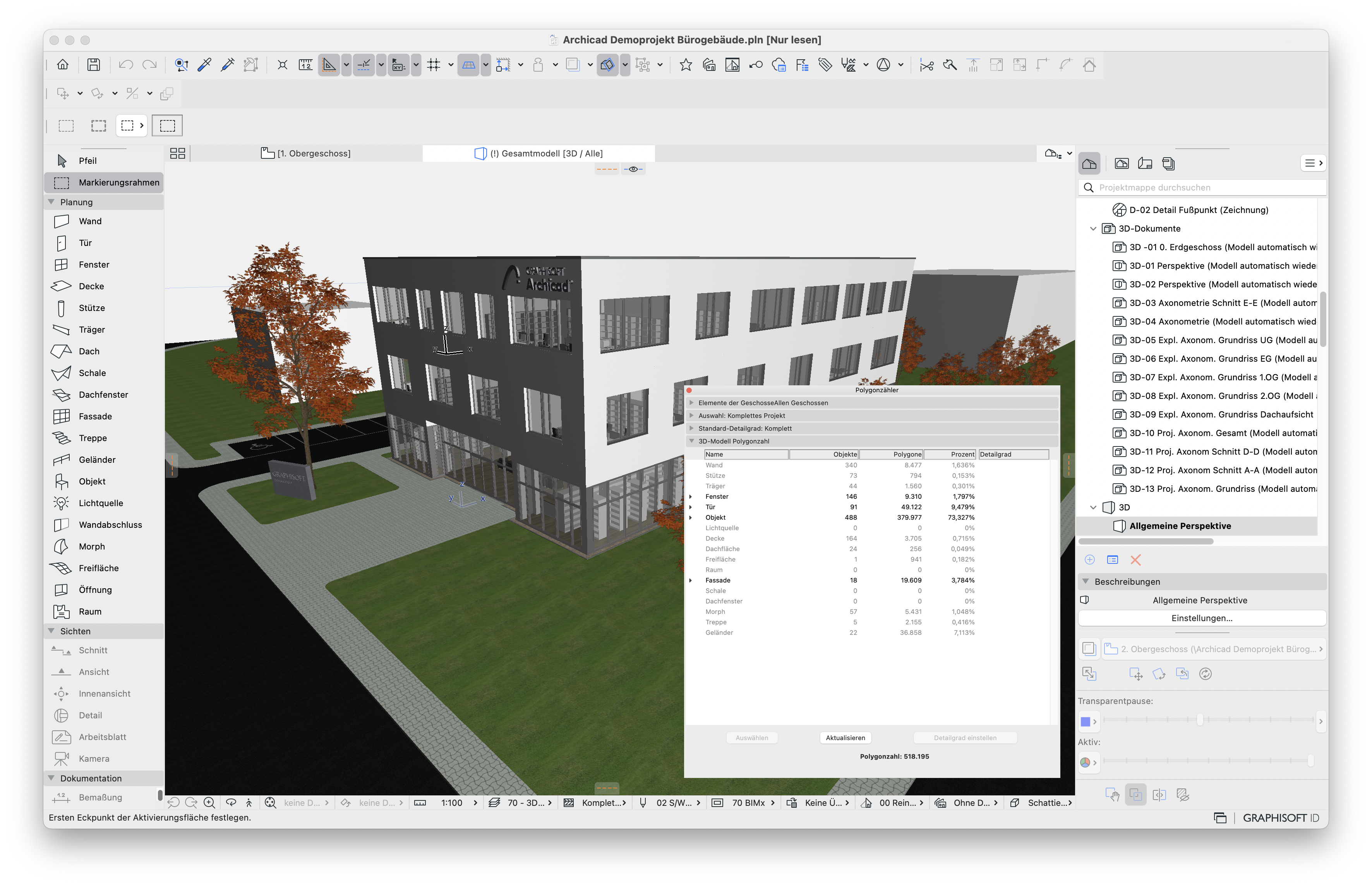

Der Polygonzähler liefert die Daten zur Anzahl der Polygone im geprüften Modell.
In Archicad kann die Einstufung einer hohen Polygonanzahl je nach verwendeter Hardware und Projektkomplexität variieren.
Allgemeiner Richtwert für Modelle:
- 200.000 bis 500.000 Polygone als mittelgroß bis groß
- 500.000 bis 1 Million Polygone als groß
- 1 Million Polygone oder mehr als sehr groß oder schwer
Abhängig von der verwendeten Hardware – z. B. wenn diese nicht den Systemanforderungen entspricht – und der Projektgröße kann es zu Leistungsproblemen kommen, wenn eine gewisse Anzahl an Polygonen überschritten wird. Archicad verarbeitet trotzdem umfangreiche Modelle mit einer hohen Polygonanzahl gut, wenn die Geometrie konsistent sauber und effizient aufgebaut ist. Wenn im Session-Protokoll beispielsweise verstümmelte Polygone und nicht genügend Kanten in der Generatrix aufgelistet werden, deutet dies in der Regel auf Unstimmigkeiten in der Modellierung hin. Die Art und Qualität der Modellierung wirkt sich direkt auf die Performance des Projekts aus. Daher sollten die Modellierungsrichtlinie beachtet werden, um eine hohe Modellqualität sicherzustellen. Gut optimierte Modelle mit hoher Polygonanzahl können weiterhin performant sein.
Um die Leistung von großen Projekten zu verbessern, kann es hilfreich sein, die folgenden Punkte zu berücksichtigen:
- Eine Modellvereinfachung – das Entfernen von überflüssigen Elementen und Details
- Die gezielte Verwendung von Objekten
- Die Reduzierung des Detailgrads in Bereichen, in denen dieser nicht entscheidend ist
- Die Modelldarstellung für das 3D nutzen, um polygonreiche Modelle zu verwalten, sodass vereinfachte Versionen von Objekten angezeigt werden
- Filtern, welche Elemente in 3D-Ansichten dargestellt werden
Weitere Tipps zur Dateioptimierung und Dateihygiene können in den folgenden Artikeln gefunden werden:
- Performance Checkliste
- Tipps für eine optimale Datei - "Dateihygiene"
- How to Optimize Your Project Performance
Hinweis:
Der Polygonzähler aus der Goodie Suite kann auch als einziger Zusatz installiert werden.
Neben dem Polygonzähler kann die Polygonanzahl des Projekts auch über den folgenden Workflow ermittelt werden:
- 3D-Modell öffnen
- Alle Elemente einblenden
-

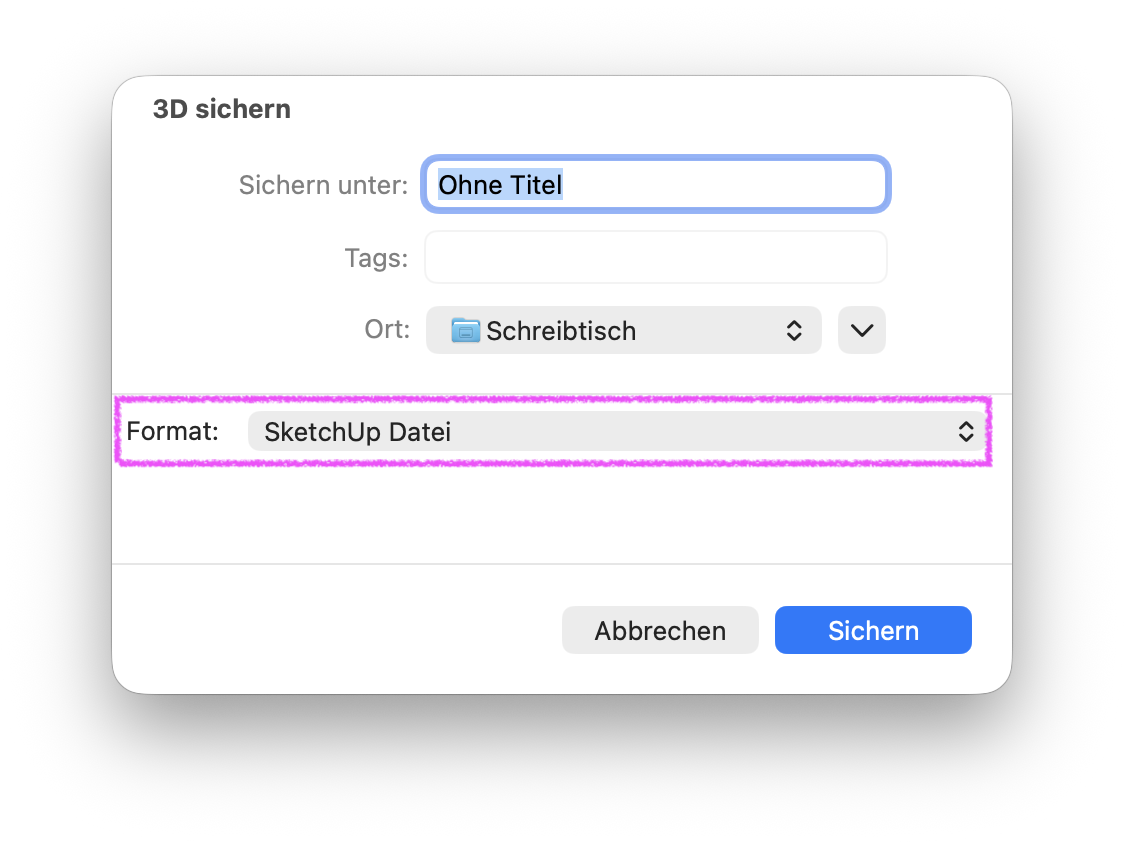

Unter Ablage > Sichern als den Prozess zum Sichern einer SketchUp Datei über Sichern starten
-

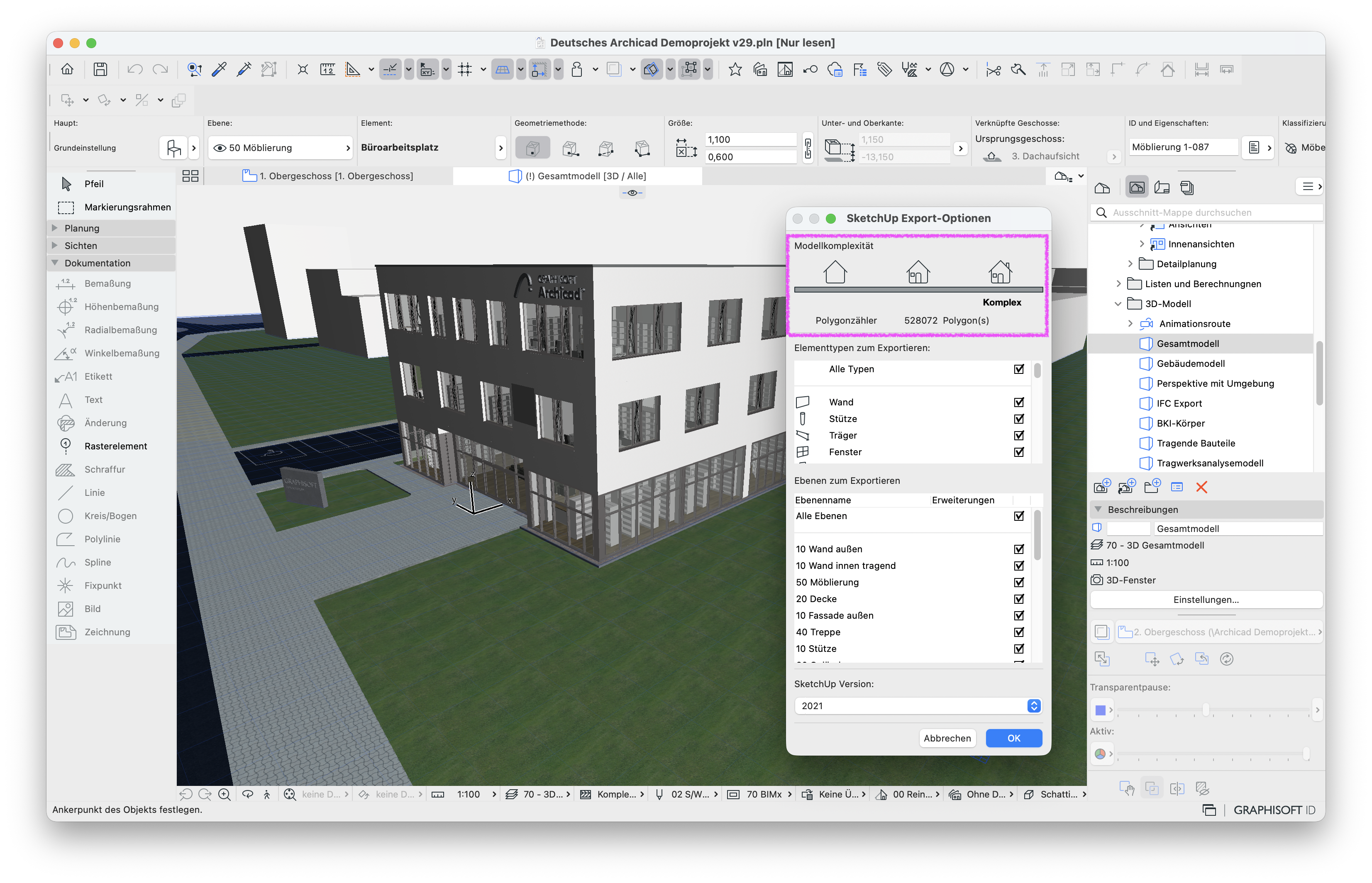

Im darauffolgenden Dialog wird auch die Polygonanzahl und Modellkomplexität des Projekts angegeben
- Der Vorgang kann nach der Prüfung über Abbrechen abgebrochen werden
