Problemstellung

Wenn in Archicad unter Ablage > Info > Session-Protokoll das Session-Protokoll geöffnet wird, wird dort die folgende Meldung für spezifische 3D-Konstruktionselemente angegeben:

Polygon ist verstümmelt.

Troubleshooting

1. Ursache

Der Hauptgrund für diese Meldung ist, dass sich mindestens ein Polygon im Projekt befindet, das nicht korrekt erstellt wurde. Dies kann auf verschiedene Arten geschehen, die im Folgenden näher beschrieben werden.

Hinweis:

Wenn die Fehlermeldung Nicht genügend Kanten in der Generatrix erscheint, dann kann das gleichbenannte Troubleshooting befolgt werden.

2. Elemente finden

Wenn die Fehlermeldung erscheint, können die genannten Elemente mit Suchen & Aktivieren oder über eine Auswertung gefunden werden.

Hierbei muss wie folgt vorgegangen werden:

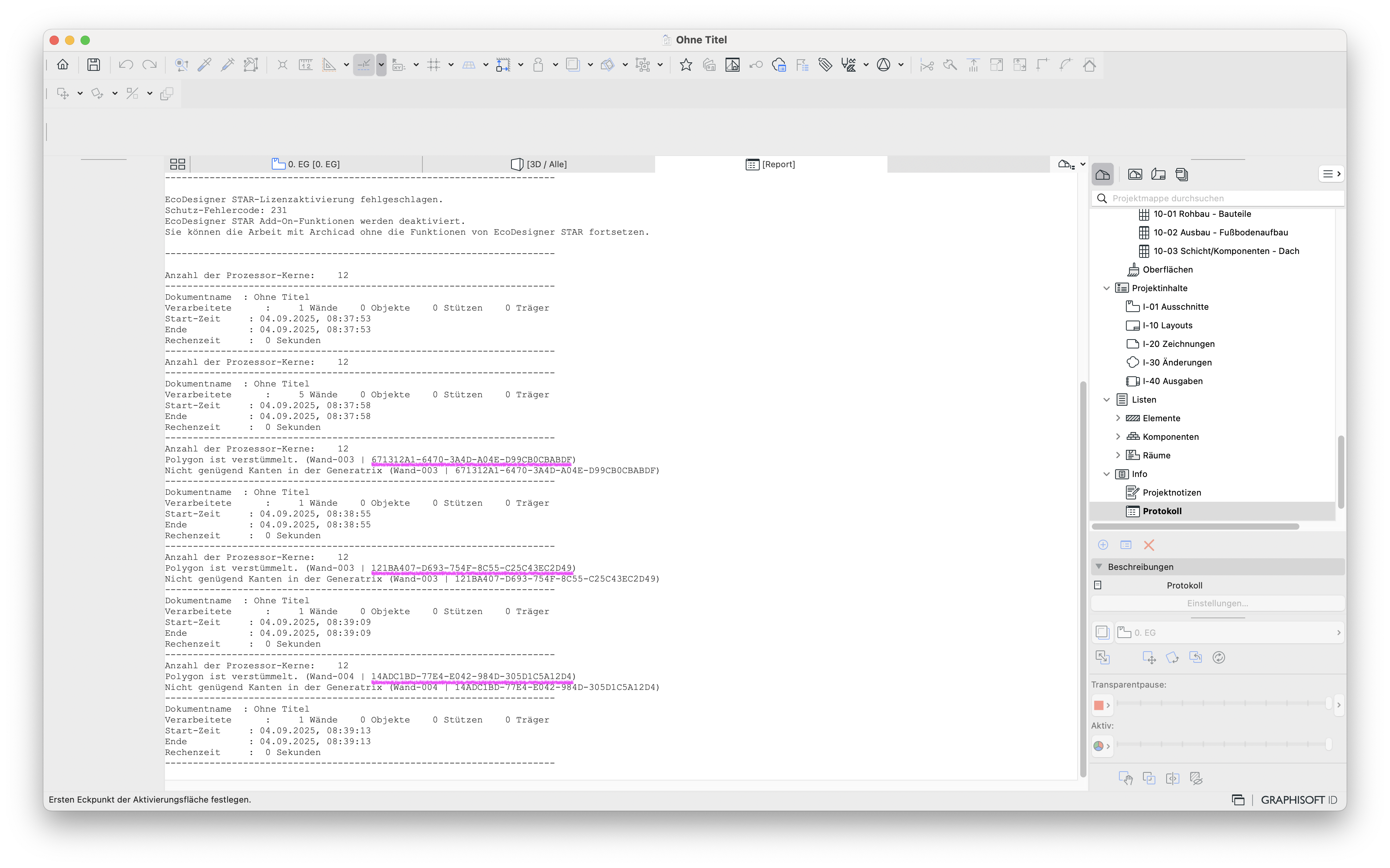

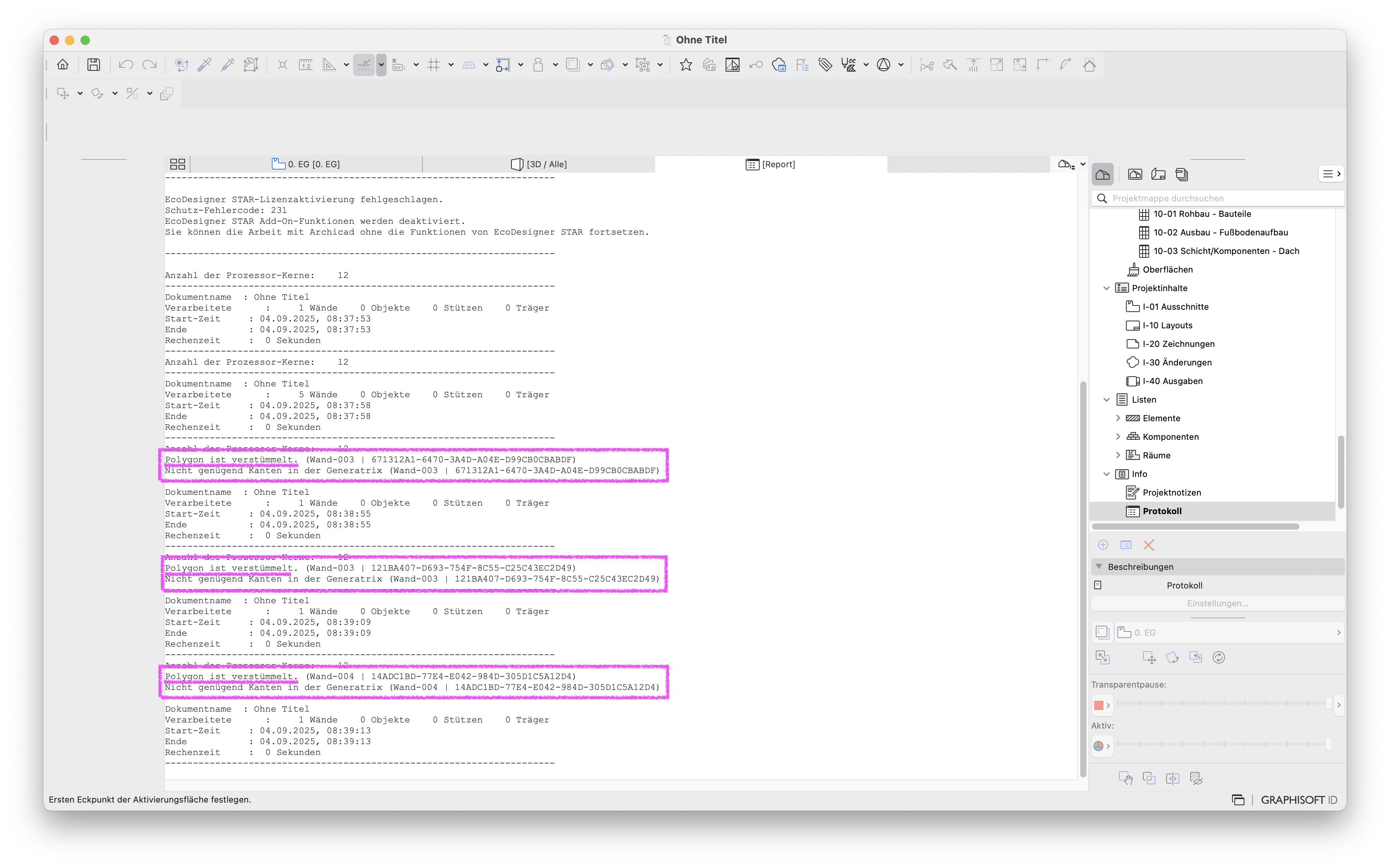

Im Session-Protokoll wird die Element ID und Eindeutige ID der betroffenen Elemente genannt.
- Die Element ID verweist in der Regel auf das betroffene Element.
  In diesem Fall besitzen Wände verstümmelte Polygone.
- Die Eindeutige ID muss für die betroffenen Elemente kopiert werden.

  Hinweis:
  Der offene Report kann über Ablage > Sichern als... als .txt-Datei abgespeichert werden. Damit können Werte direkt aus der Textdatei kopiert und in das Auswertung-Schema bzw. die Suchen & Aktivieren Kriterien eingefügt werden.

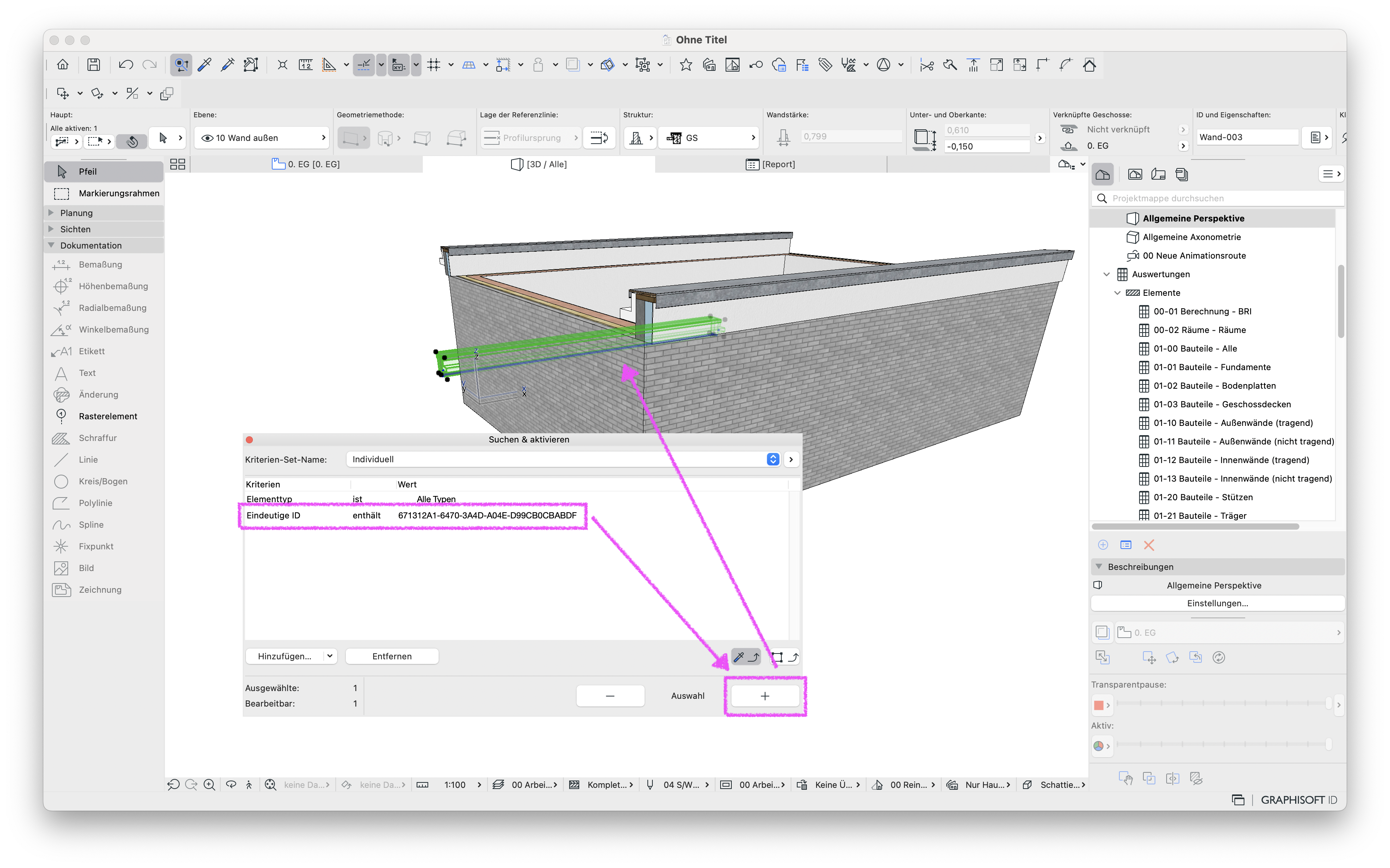

Vorgehen für Suchen & Aktivieren:
- In das 3D-Fenster wechseln.
- Alle Ebenen und Umbau-Status einblenden. Varianten müssen nacheinander überprüft werden.

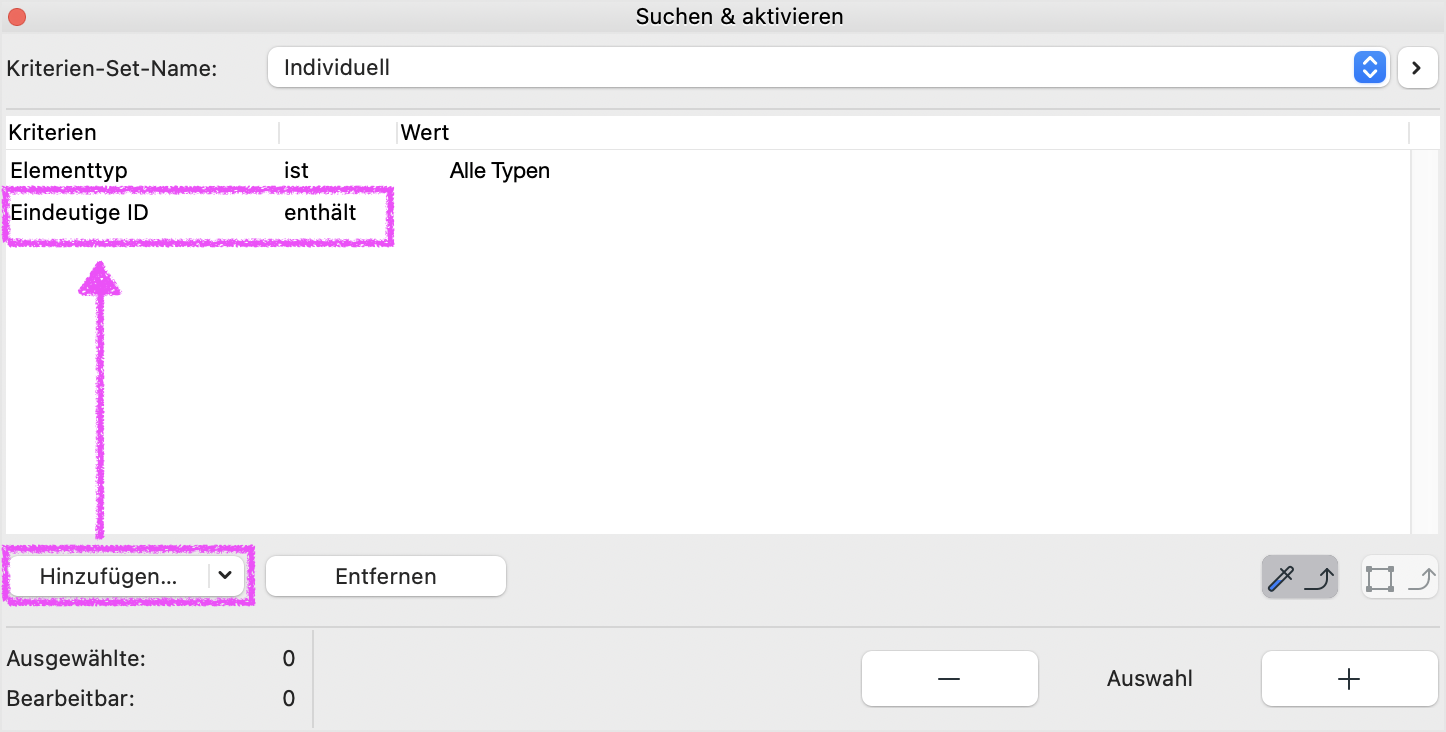

- Über Bearbeiten > Suchen & aktivieren... öffnen.
- Den Parameter Eindeutige ID hinzufügen.
- Die im Session-Protokoll genannte Eindeutige ID einfügen und über die + Schaltfläche auswählen.

  Hinweis:

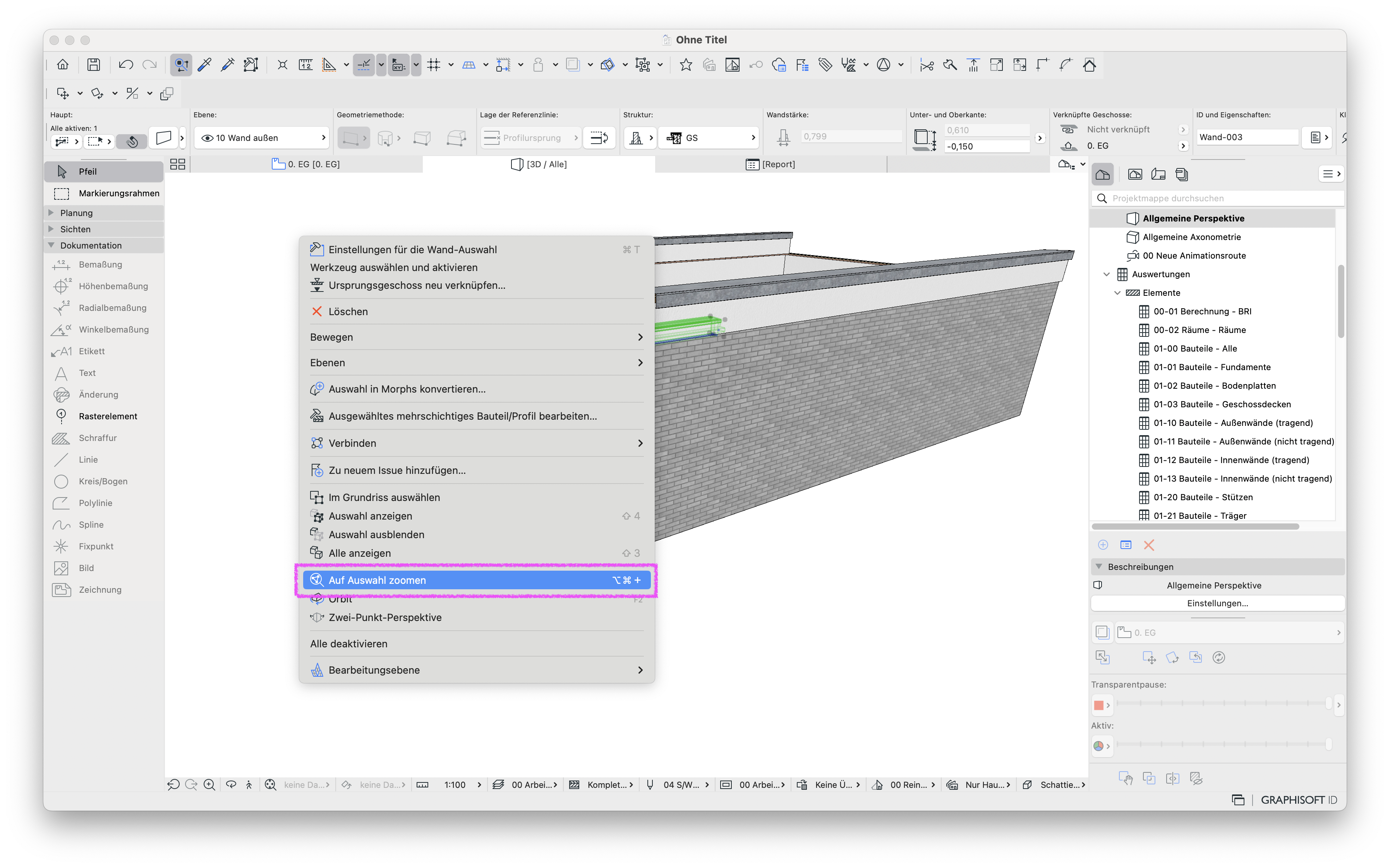

  Wenn das ausgewählte Element im Fenster nicht sichtbar ist, kann durch einen Rechtsklick in den weiß Bereich und der Auswahl des Kontextmenübefehl Auf Auswahl zoomen das Element gefunden werden.
Vorgehen für Auswertung:

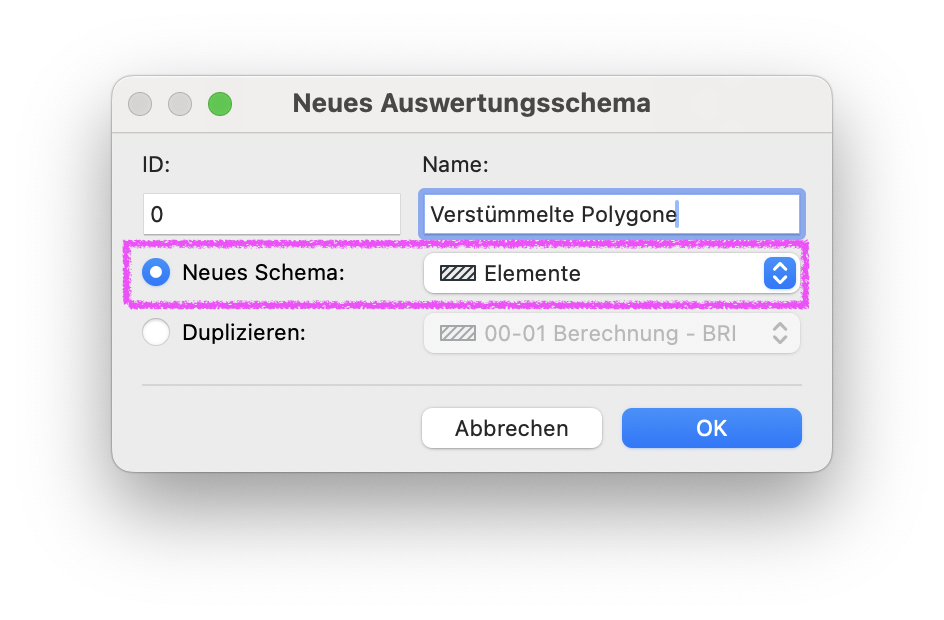

- Es muss eine neue Elementauswertung erstellt werden.

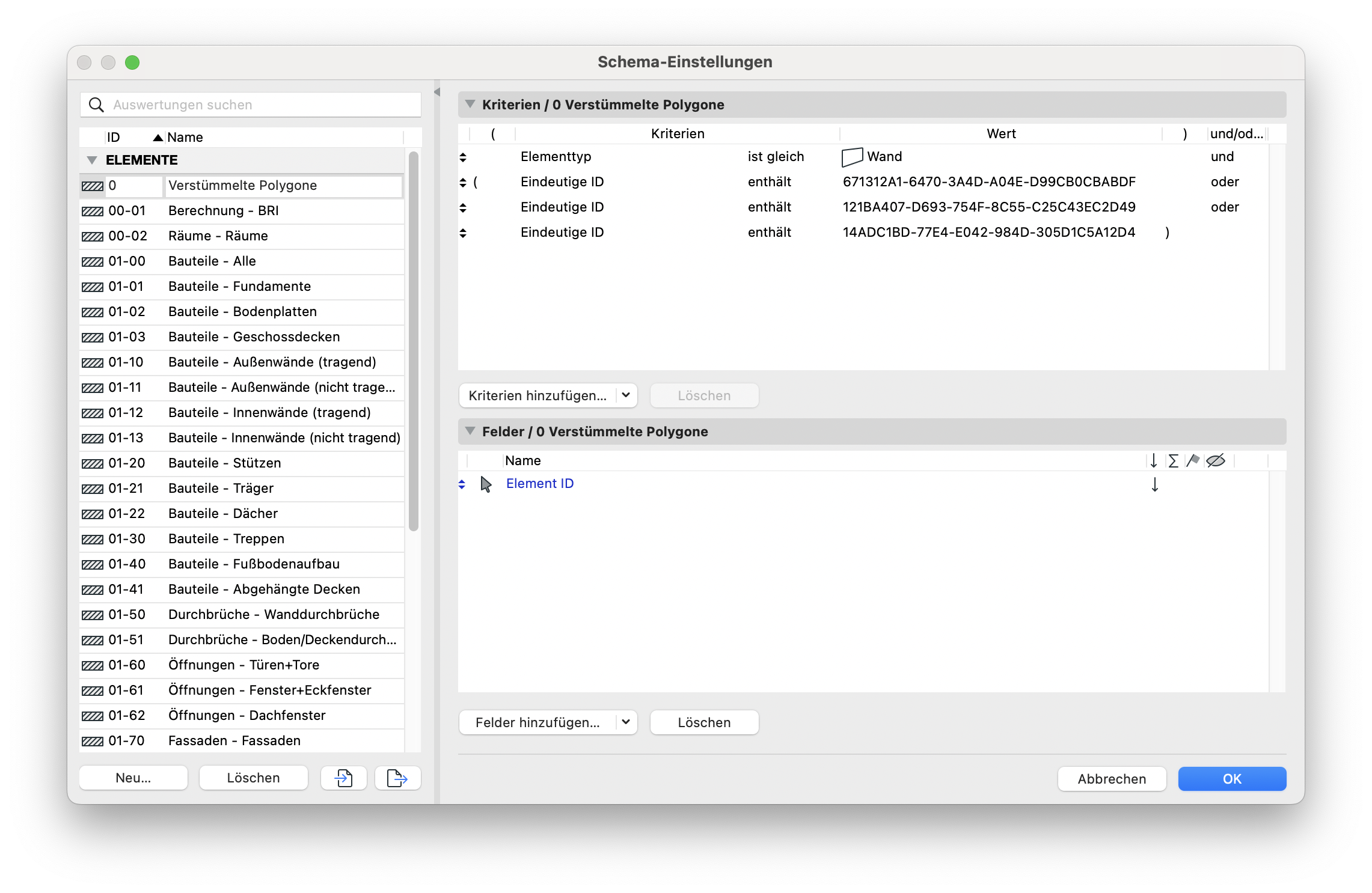

- Das Auswertungs-Schema muss wie folgt definiert werden:
  1. Kriterien:
    1. Elementtyp ist gleich _______
      Hinweis:
      In der angezeigten Element ID wird oft der Elementtyp genannt, z. B. Wand-003.
    2. Eindeutige ID enthält _______
      In das Feld der Eindeutigen ID wird die aus dem Session-Protokoll kopierte Eindeutige ID eingefügt.
    3. Wenn mehrere Elementtypen, Eindeutige IDs und Element IDs verwendet werden, müssen Klammern und und/oder korrekt gesetzt werden, da sonst die Auswertung leer bleibt.
  2. Felder:
    - Element ID

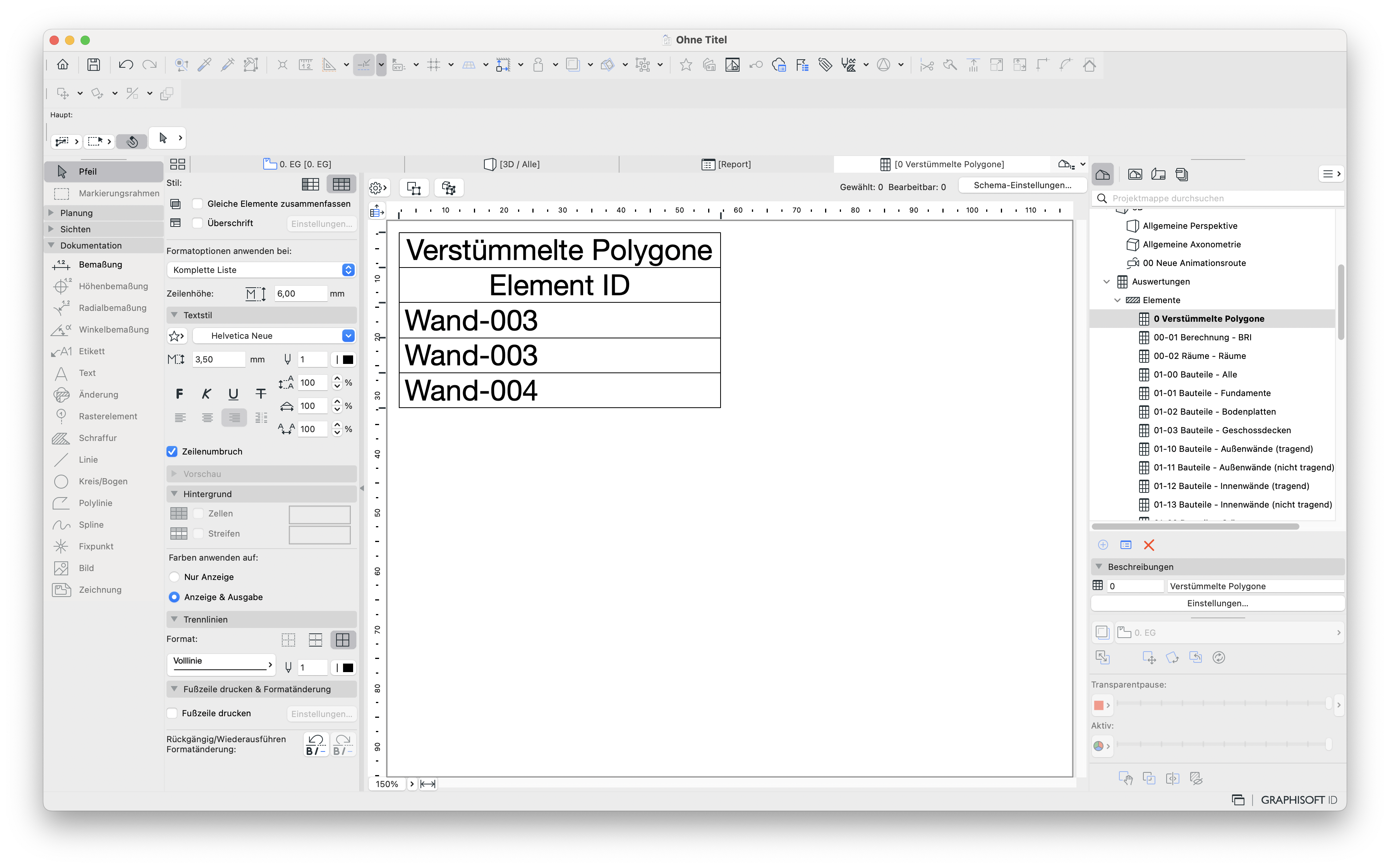

- Anschließend kann die Auswertung geöffnet werden.

  Hinweis:
  Die Auswertung kann als Ausschnitt gespeichert werden. Wenn mehrere Varianten verwendet werden, müssen die Ausschnitts-Einstellungen für jede Variante angepasst werden. Im Ausschnitt sollte eine Ebenenkombination gewählt werden, in der alle Ebenen aktiv sind. Außerdem muss ein Umbau-Filter gewählt werden, indem alle Umbau-Status angezeigt sind.

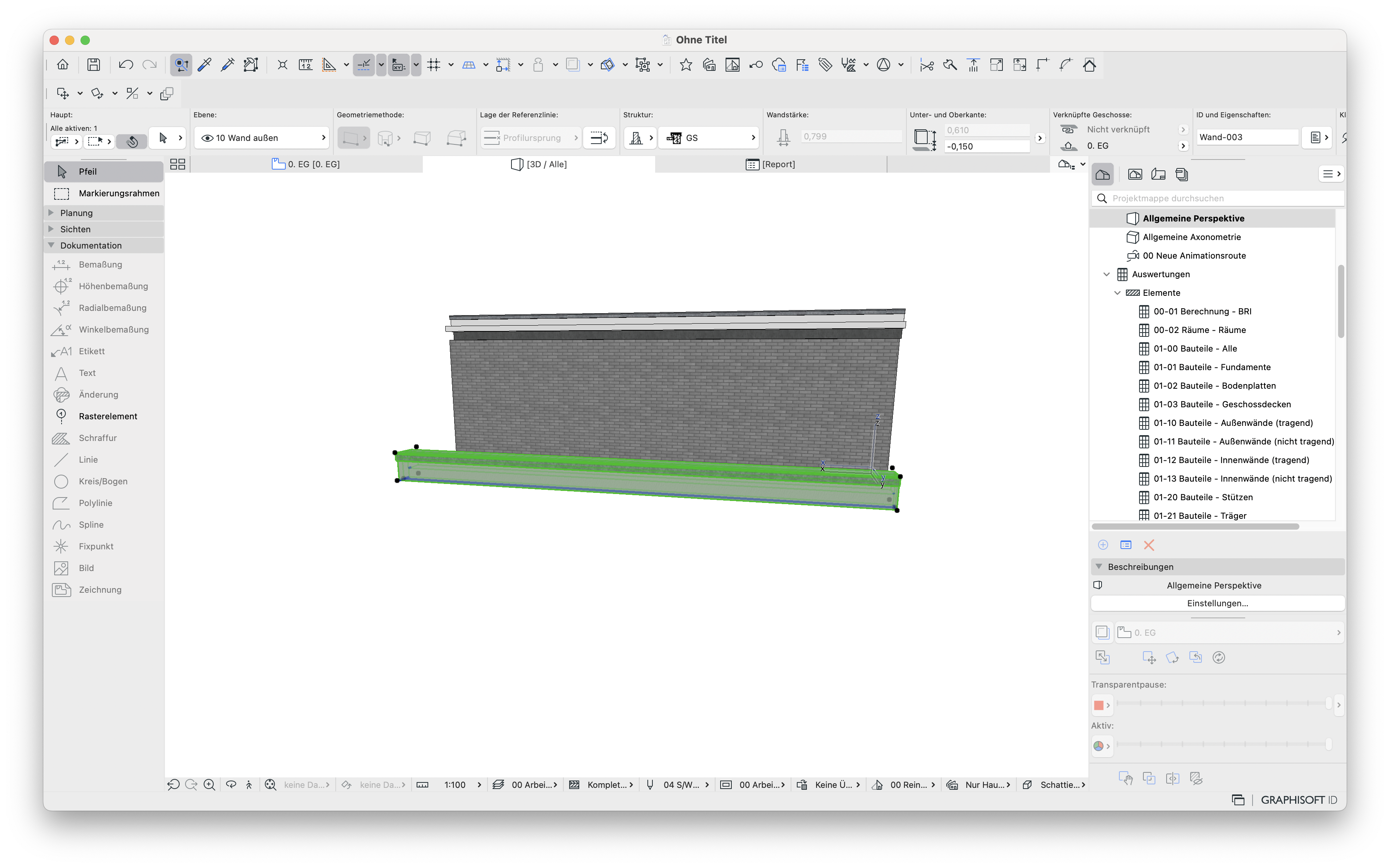

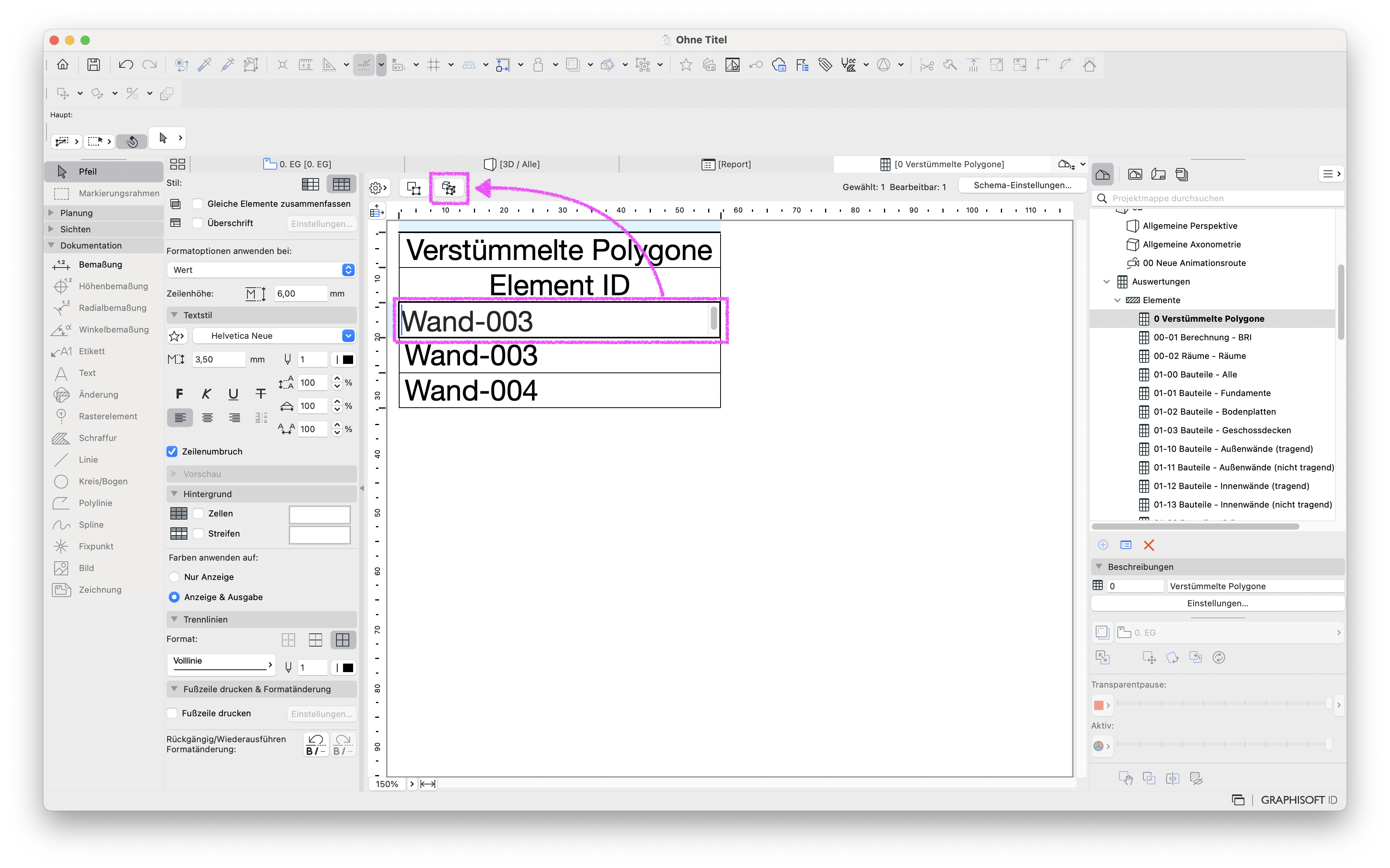

- In der offenen Auswertung kann daraufhin eine der betroffenen Element IDs aktiviert und das Element im 3D durch den Auswahlbefehl In 3D auswählen angezeigt werden.

Hinweis:

Suchen & Aktivieren berücksichtigt nur die angezeigten Elemente des geöffneten Fensters. Eine Auswertung kann Projektweit suchen.

3. Unnötige Elemente löschen

Wenn es sich bei den Elementen mit verstümmelten Polygonen um überflüssige Elemente handelt, sollten diese gelöscht werden.

4. Modellierung prüfen

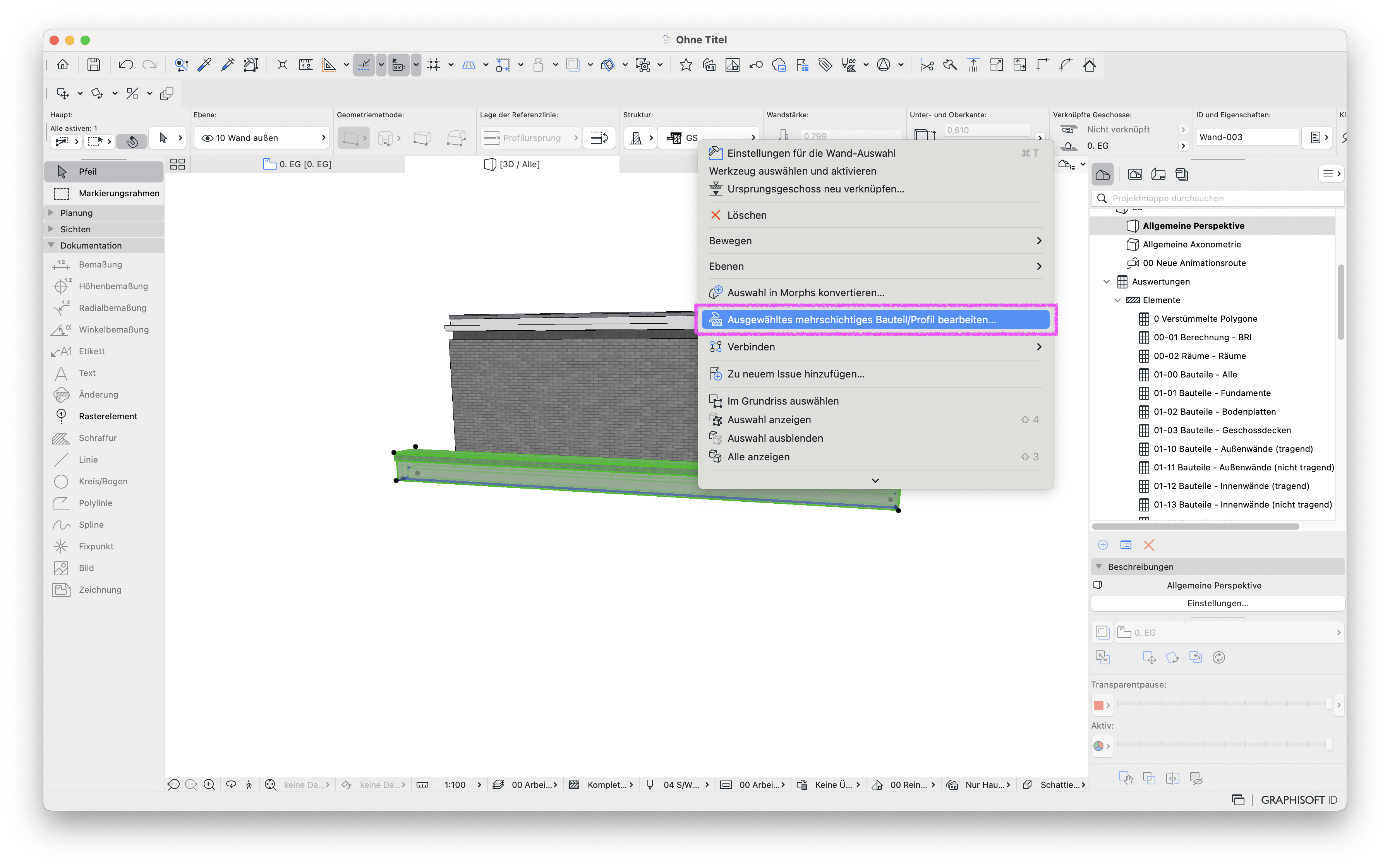

Wenn die Elemente weiterhin benötigt werden, kann versucht werden diese zu reparieren oder neu zu erstellen. Dafür kann auf das im 3D angezeigte und ausgewählte Element ein Rechtsklick gemacht werden und den Kontextmenübefehl Ausgewähltes mehrschichtiges Bauteil/Profil bearbeiten... gewählt werden, um die Einstellungen des mehrschichtigen Bauteils bzw. Profil, wie unten beschrieben, zu überprüfen.

Die folgenden Modellierungstipps müssen berücksichtigt werden:

Zu kleine Details
Kleine Details und zu dünne Teile in Profilen sind die häufigsten Ursachen für die Verstümmelung von Polygonen im 3D-Modell.

Modellierungstipp:
Es sollten schematischere Profile verwendet werden. Es sollte versucht werden die Knotenpunkte und Profile zu vereinfachen. Die Modellierungsrichtlinie auf Seite 4 empfiehlt einen Maßstab 1:50 für das 3D-Modell. Detaillierte Zeichnungen können in einem Detail erstellt werden.
Kleine Winkel und überlappende Ungenauigkeiten
Sehr kleine Ungenauigkeiten (>1 mm), sehr kleine Winkel und Überlappungen können ebenfalls zu Berechnungsfehlern führen.

Modellierungstipp:
Das Modell muss qualitativ hochwertig erstellt werden. Hierfür ist ein genaues Zeichnen notwendig. Überlappungen der Schraffuren, besonders bei komplexen Profilen, müssen vermieden werden.
Hinweis:
Wenn Schwierigkeiten bestehen orthogonal zu zeichnen, können weitere Informationen in den Artikeln Fanghilfe rastet nicht orthogonal auf dem Zeichenblatt ein, Orthogonales Zeichnen und Schiefe Elemente korrigieren gefunden werden.

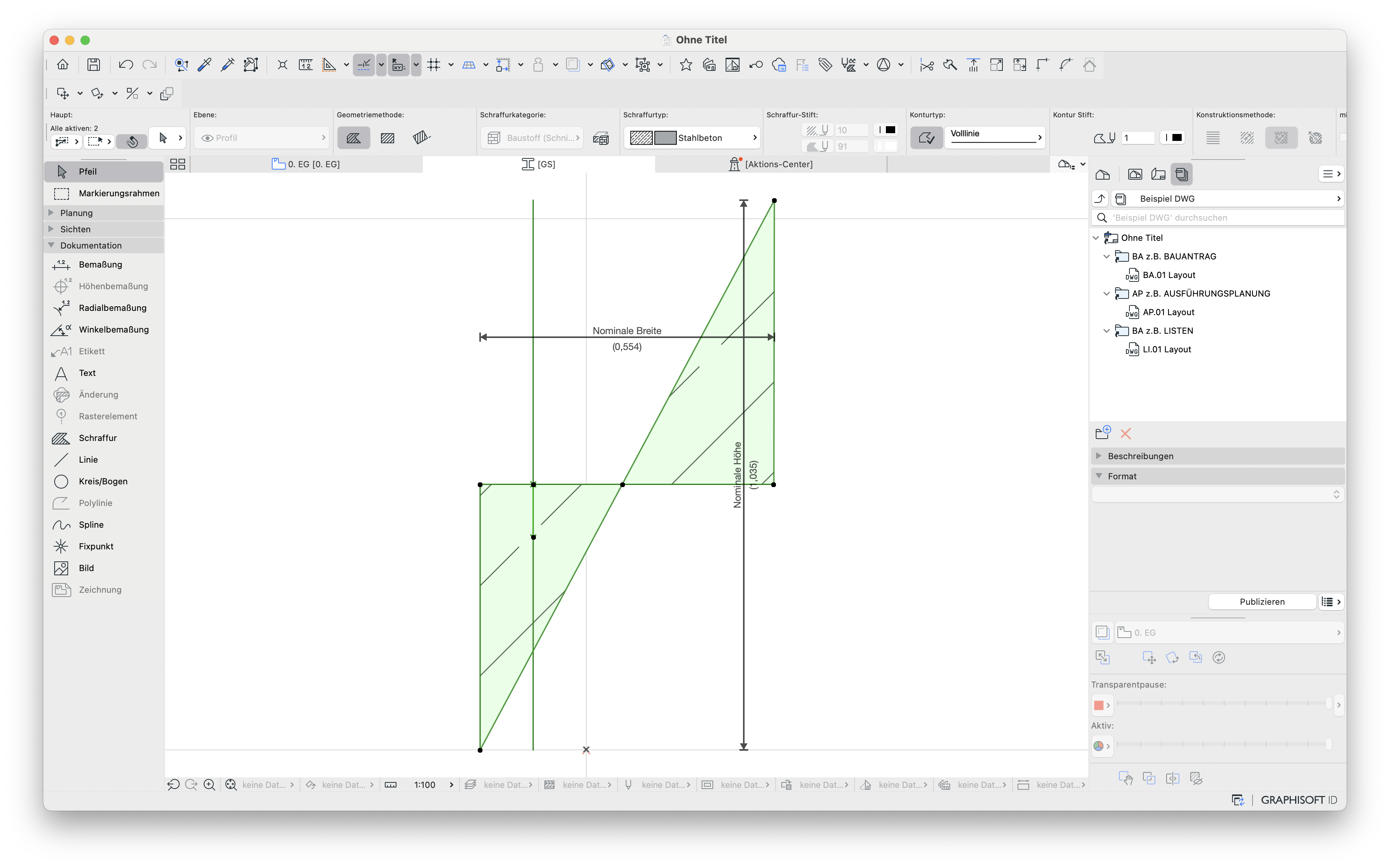

Sich selbst schneidende Polygone
Ein sich selbst schneidendes Polygon kann auch die Ursache der Fehlermeldung sein. Insbesondere wenn die Form verdreht ist und weniger Punkte als Ecken aufweist.

Modellierungstipp:
Das Element oder Profil sollte aus zwei oder mehr einzelnen Teilen neu erstellt werden. Zusätzlich muss die gleiche Anzahl an Bearbeitungspunkten wie Ecken verwendet werden.

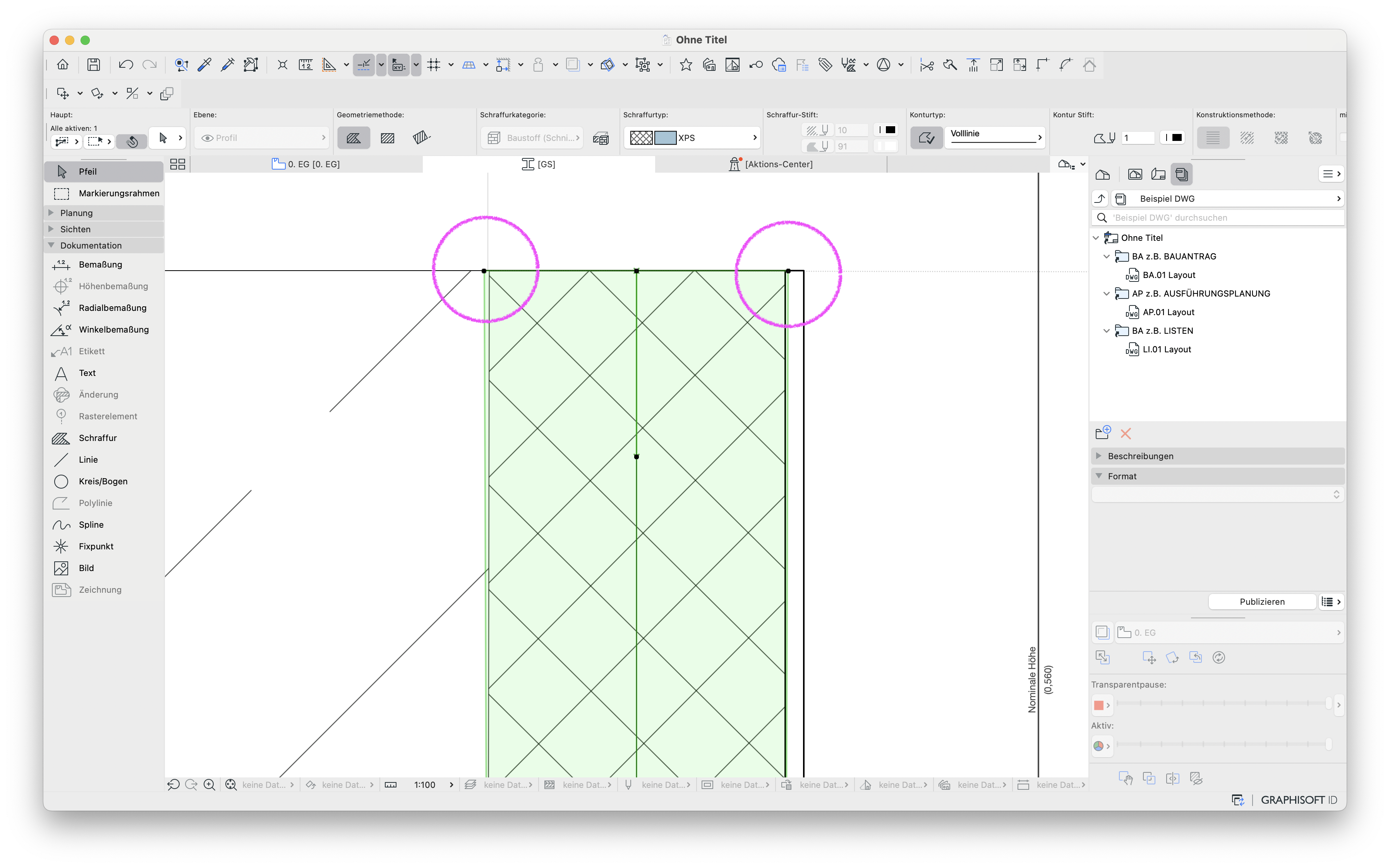

Zwei Punkte des Polygons überlappen sich
Wenn ein Polygon mehr Ecken als Seiten hat, überdecken sich zwei Ecken. Zum Beispiel ein Dreieck mit vier Bearbeitungspunkten.

Modellierungstipp:
Der Unterschied zwischen einem einfachen Polygon und einem mit doppelten Ecken ist nicht sichtbar. Nach dem Auffinden des problematischen Elements mit der ID sollte es gelöscht und neu erstellt werden.
Bogen im Profil
1. In Archicad werden gekrümmte Flächen mit Polygonen modelliert. Daher werden im Profil-Manager erstellte Bögen in kurze Geraden umgewandelt. Wenn sich diese Linien überschneiden, wird das Profil zerstört. Kann die 3D-Engine diese Umwandlung nicht korrekt berechnen, entstehen verstümmelte Polygone.

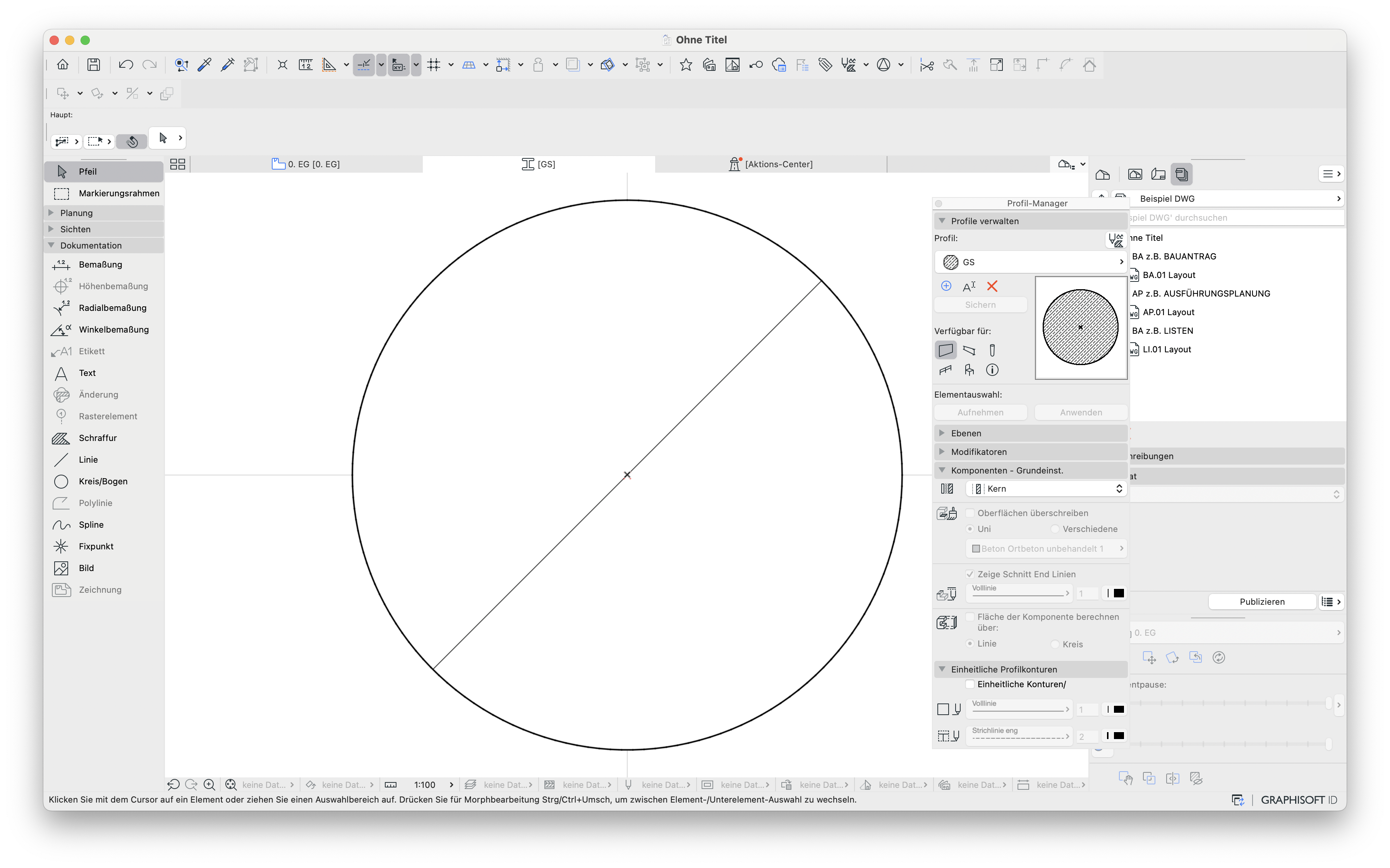

  Rundung im Profilmanager

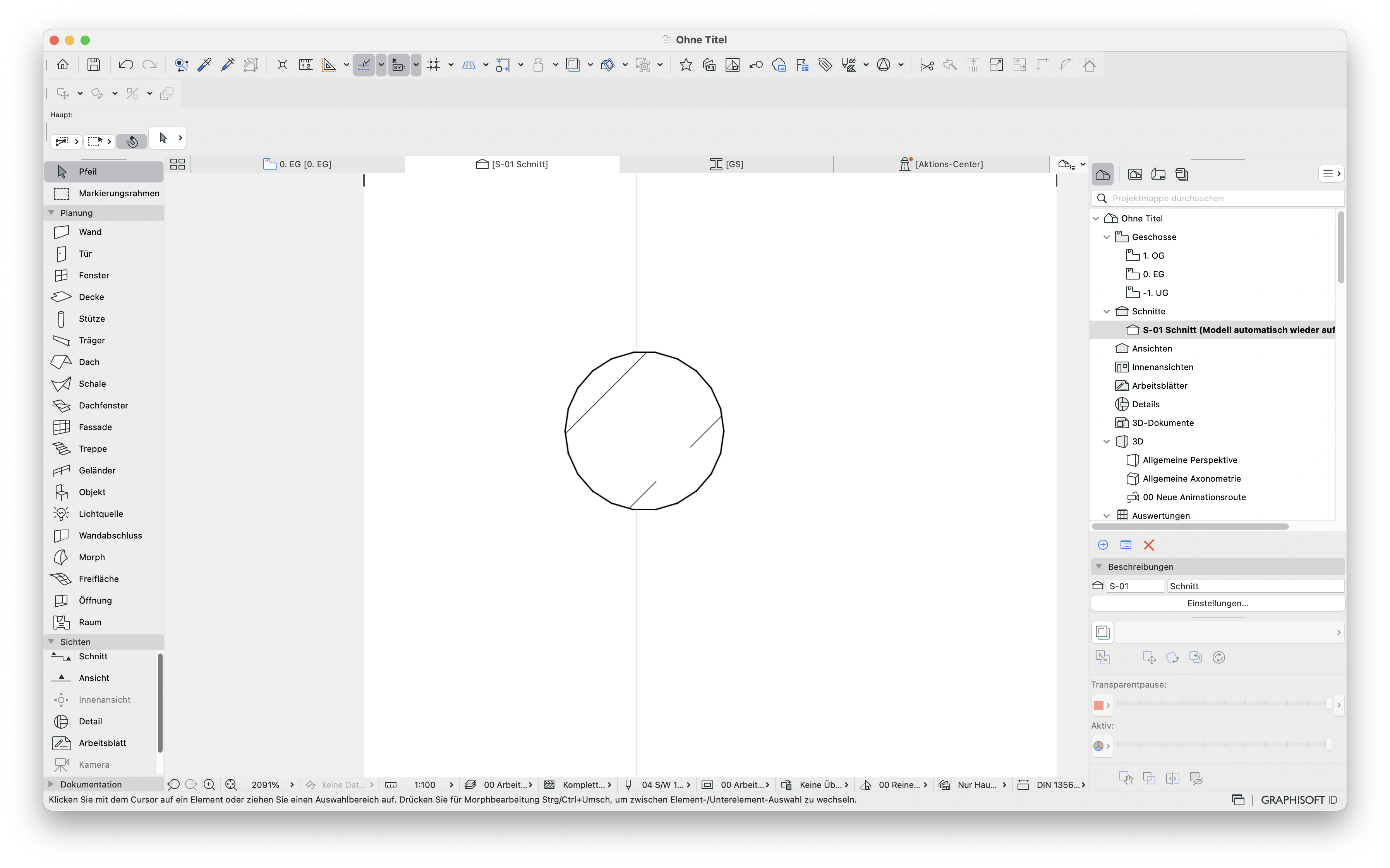

  Rundung im Schnitt
  Modellierungstipp:
  Profile nicht aus Bögen oder Kurven erzeugen, sondern mit geraden Linien, die im angemessenen Maßstab noch rund erscheinen. Die Modellierungsrichtlinie auf Seite 4 empfiehlt einen Maßstab 1:50 für das 3D-Modell. Detaillierte Zeichnungen können in einem Detail erstellt werden.

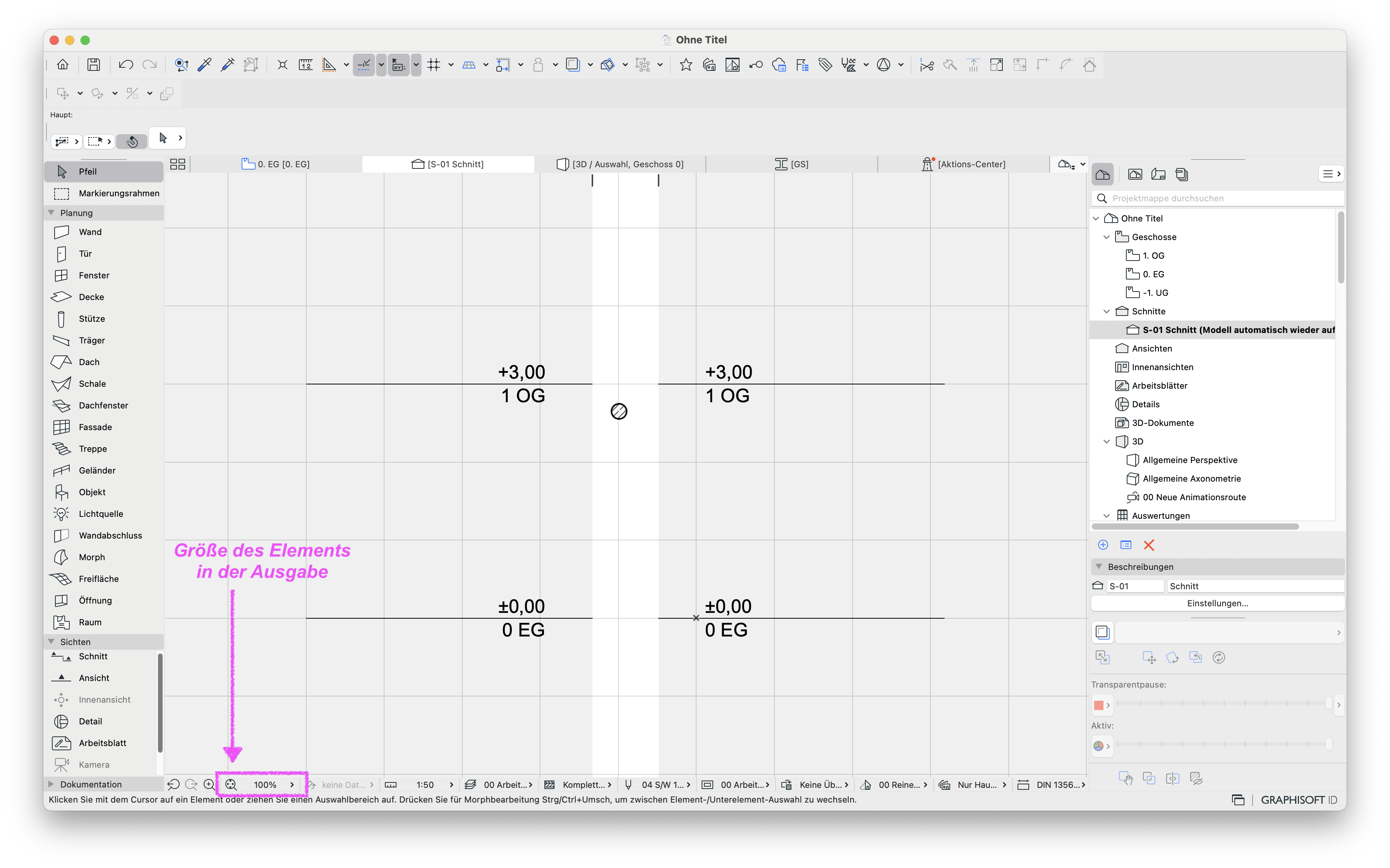

  Element mit PDF-Ausgabegröße bei Zoomstufe 100 %

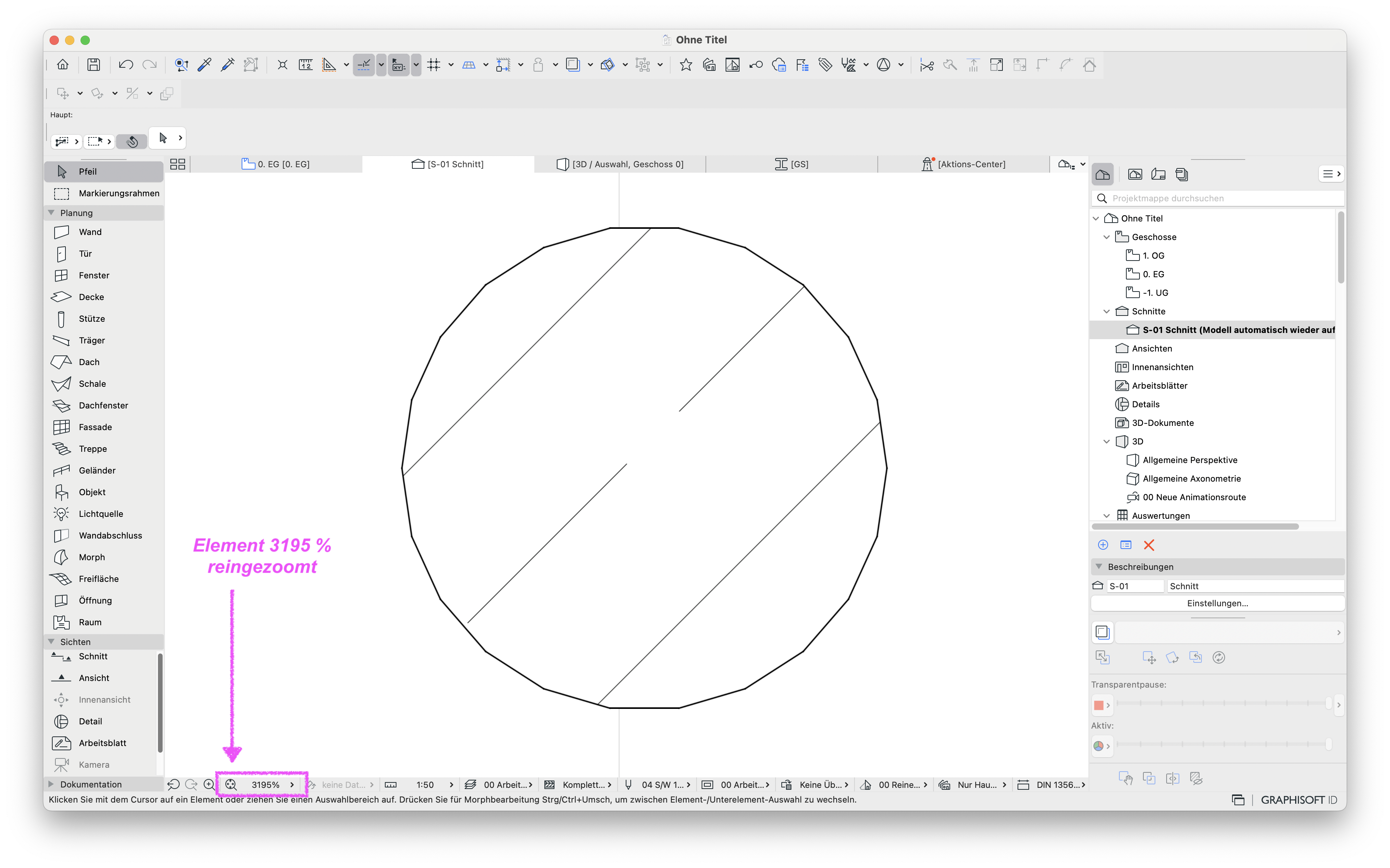

  Element stark vergrößert bei Zoomstufe 3195 %
2. Werden die Bögen des Profils nicht korrekt in Gerade umgewandelt, können im 3D-Bereich verstümmelte Polygone entstehen. Gekrümmte Elemente mit solchen Profilen können leicht beschädigt werden.

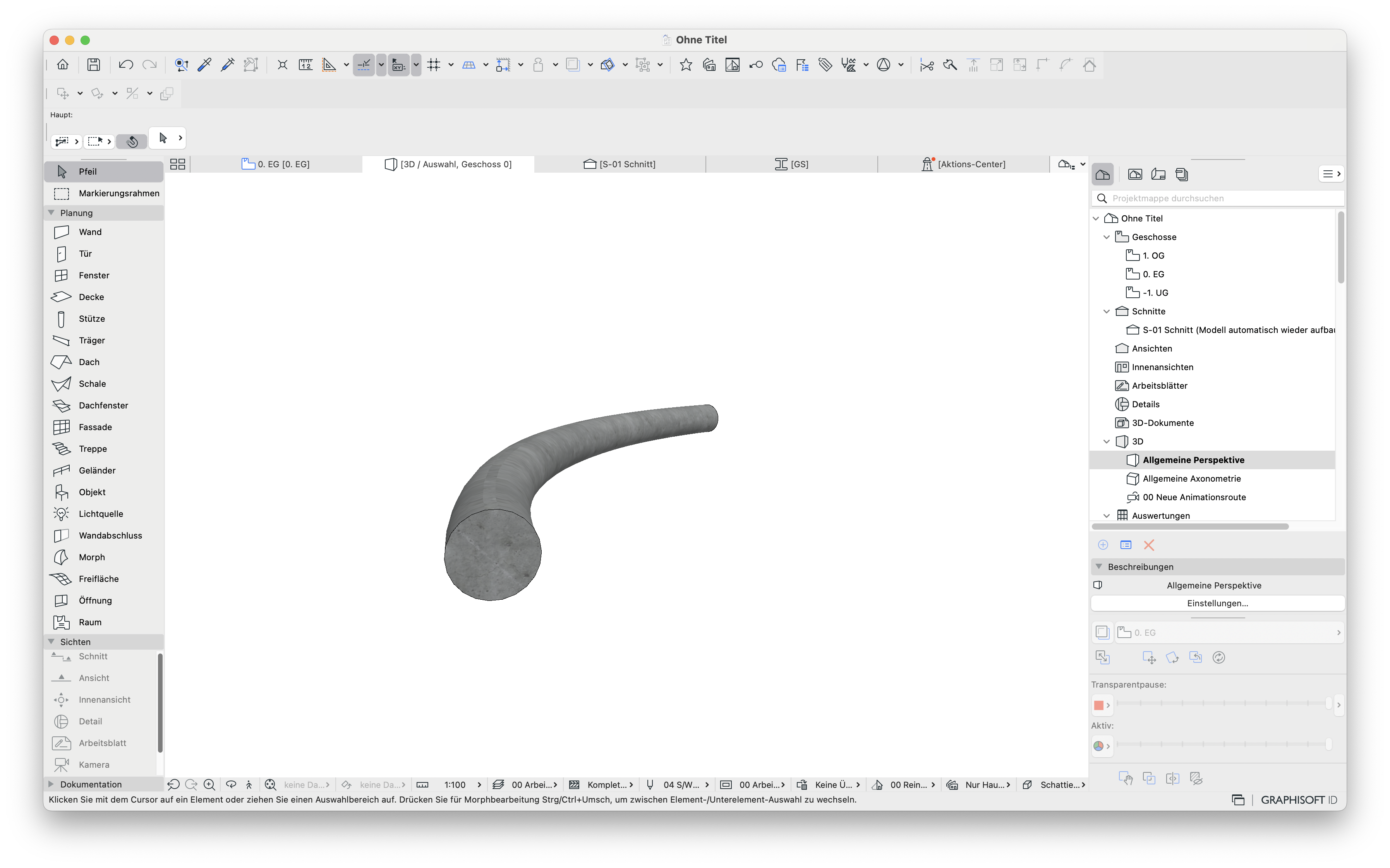

  Gebogenes gerundetes Profil im 3D
  Modellierungstipp:
  Gerade Linien und weniger Segmente im Profil-Manager verwenden, besonders bei gekrümmten Elementen. Die Modellierungsrichtlinie auf Seite 4 empfiehlt einen Maßstab 1:50 für das 3D-Modell. Detaillierte Zeichnungen können in einem Detail erstellt werden.

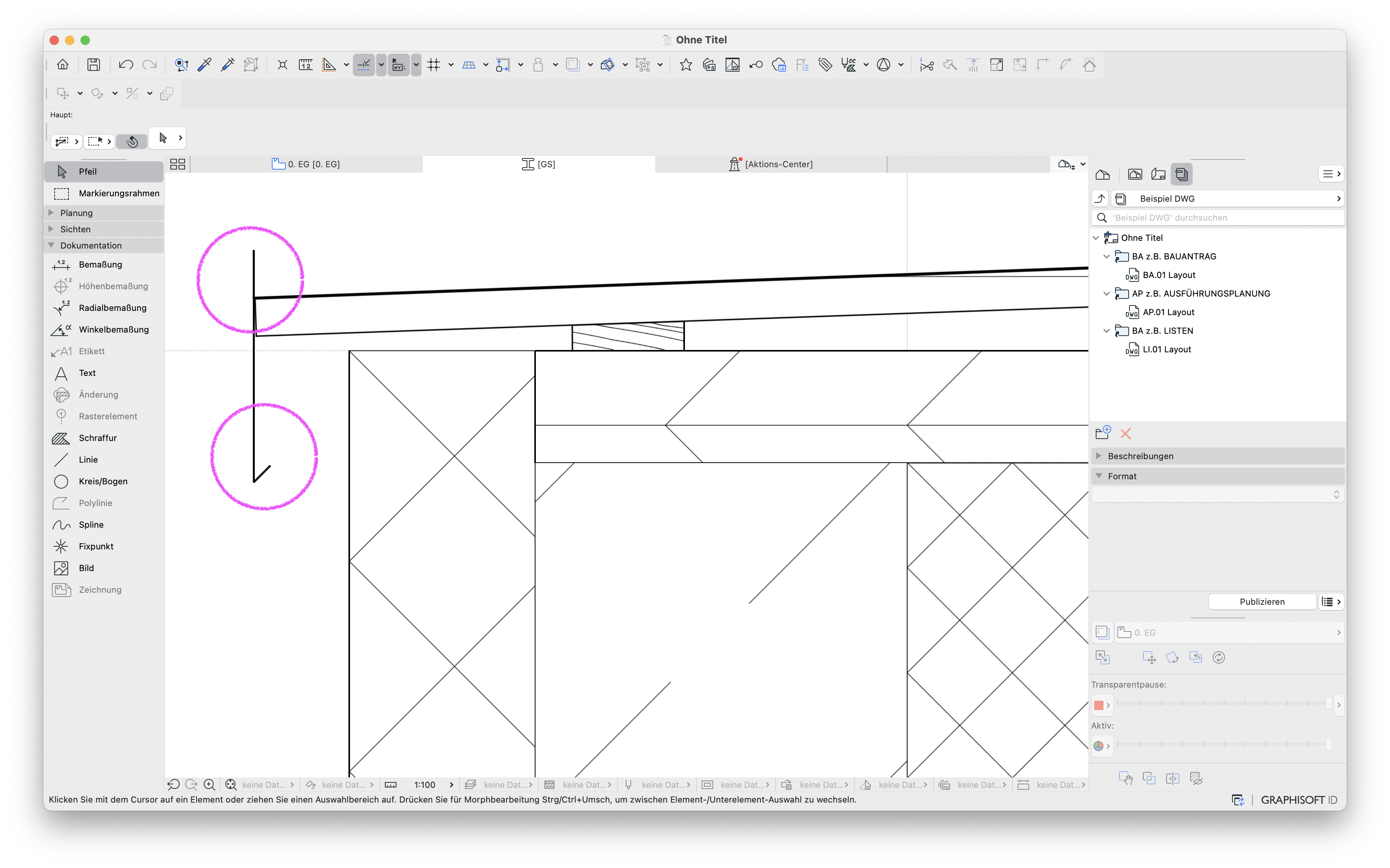

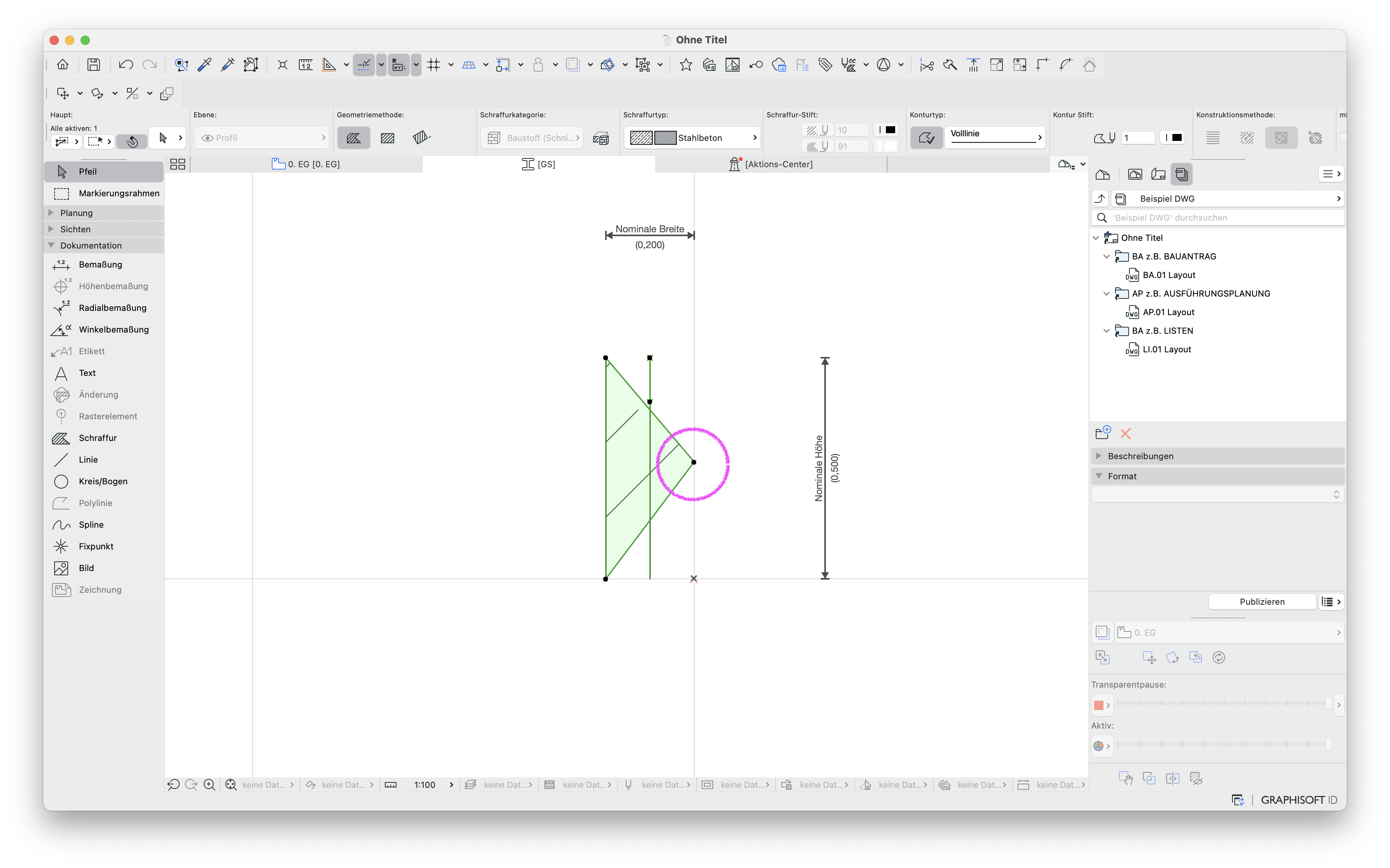

Polygone mit nur zwei Punkten
Polygone mit nur zwei 0°-Winkeln und somit auch nur zwei Punkten, können weder in 2D noch 3D dargestellt werden.
Modellierungstipp:
Da diese Teile des Elements weder in der 2D- noch in der 3D-Ansicht sichtbar sind, können sie nur über Suchen & Aktivieren oder eine Auswertung gefunden und ausgewählt werden. Die betroffenen Elemente müssen gelöscht werden.

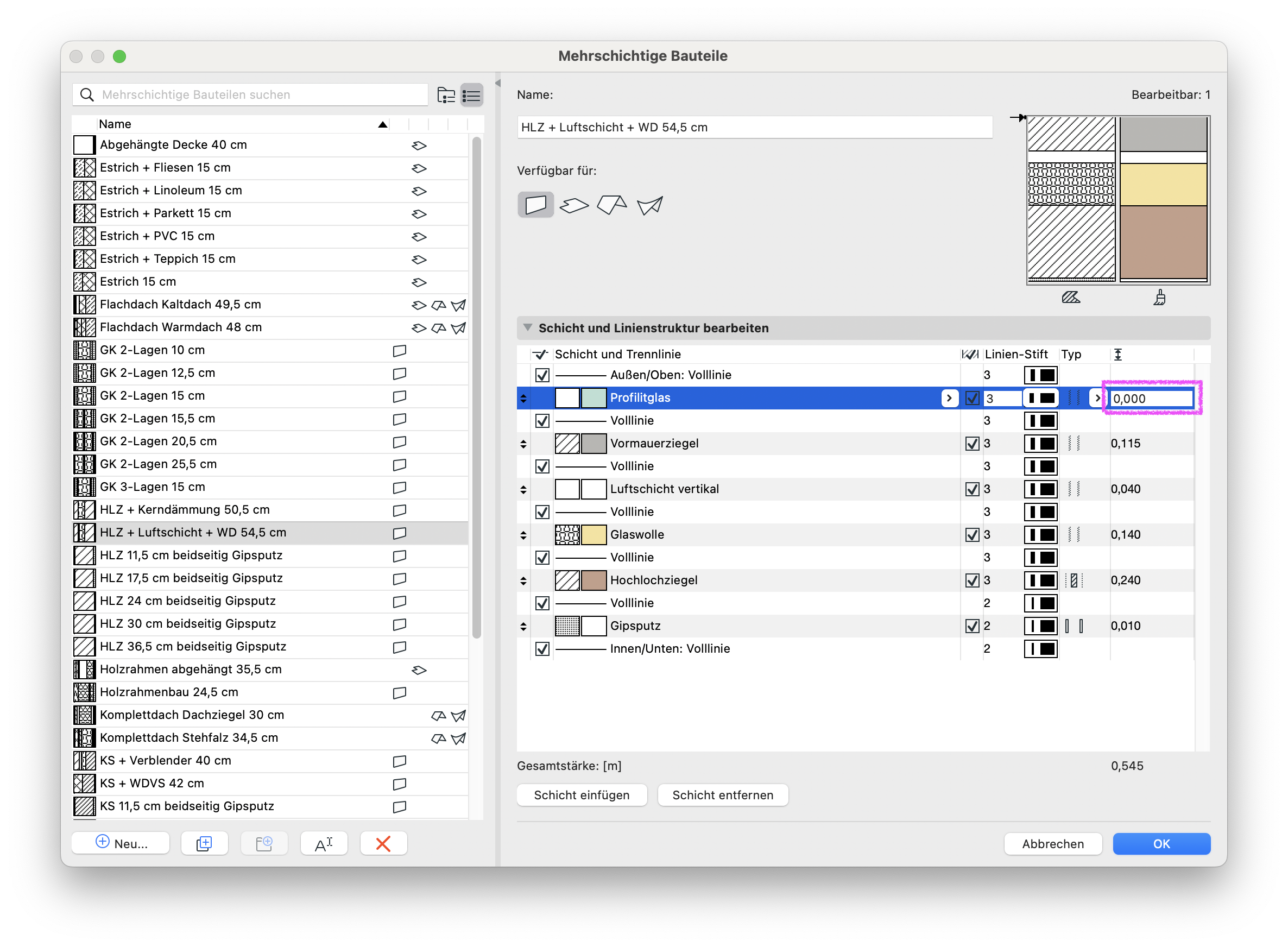

Nullwerte in mehrschichtigen Bauteilen
Mehrschichtige Bauteile dürfen keine Schichten mit Nullstärke besitzen, da diese im 3D nicht korrekt dargestellt werden können.

Modellierungstipp:
Jede Schicht muss immer eine Dicke größer als 0 besitzen.
