AC Version(en): ab Archicad 17
Problemstellung
Ein Element mit einfacher oder mehrschichtiger Struktur, z.B. eine Wand, hat ein Baustoff mit entsprechender Baustoffschraffur zugewiesen. Die Baustoffschraffur wird jedoch im Grundriss nicht korrekt angezeigt.
Im Bereich der Eckverbindungen stoßen die Baustoffschraffuren der Wände unterschiedlich orientiert an den Ecken an, statt sich als eine durchlaufende Schraffur zu verbinden. Bei nicht orthogonalen Wänden ist der Winkel der Schraffur so ausgerichtet, dass die Schraffurtypen nicht mehr erkennbar sind.
Die Baustoffschraffur lässt sich jedoch im Element selbst nicht direkt anpassen.
Troubleshooting
1. Orientierung des Zeichenblattes prüfen

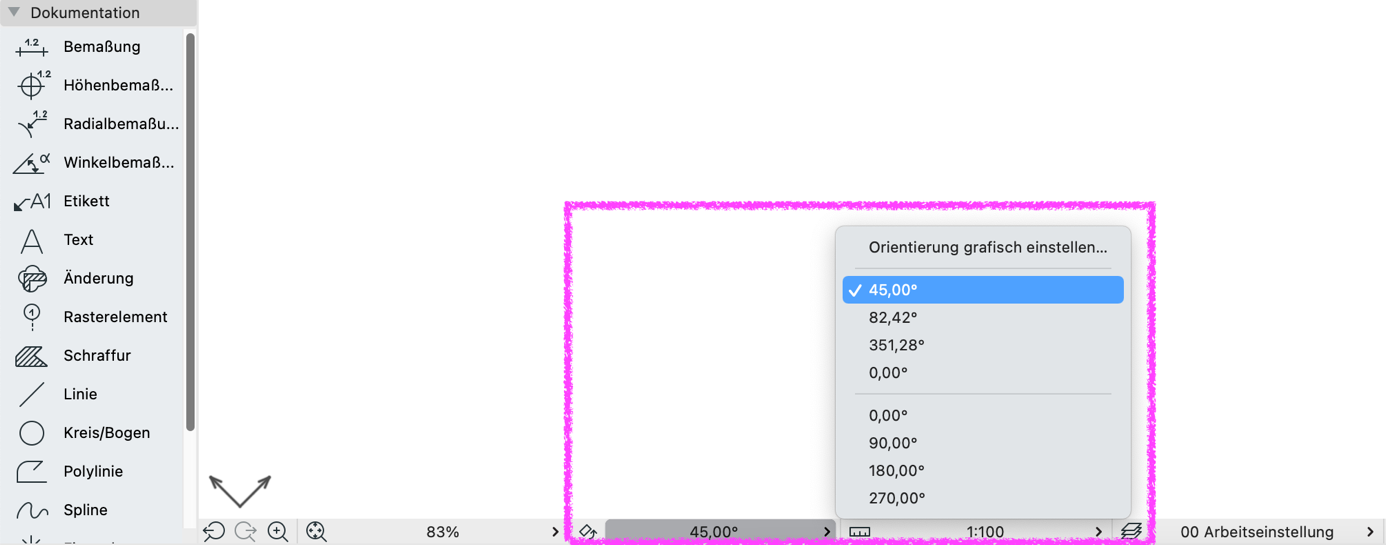

Wenn eine gedrehte Orientierung aktiv ist, dann kann es zu einer Abweichung der Schraffurdarstellung im Grundriss und Schnitt kommen. Die Orientierung kann wieder mit 0° festgelegt werden.
2. Schraffurausrichtung in den Baustoff-Einstellungen prüfen
- Optionen > Element-Attribute > Baustoffe…

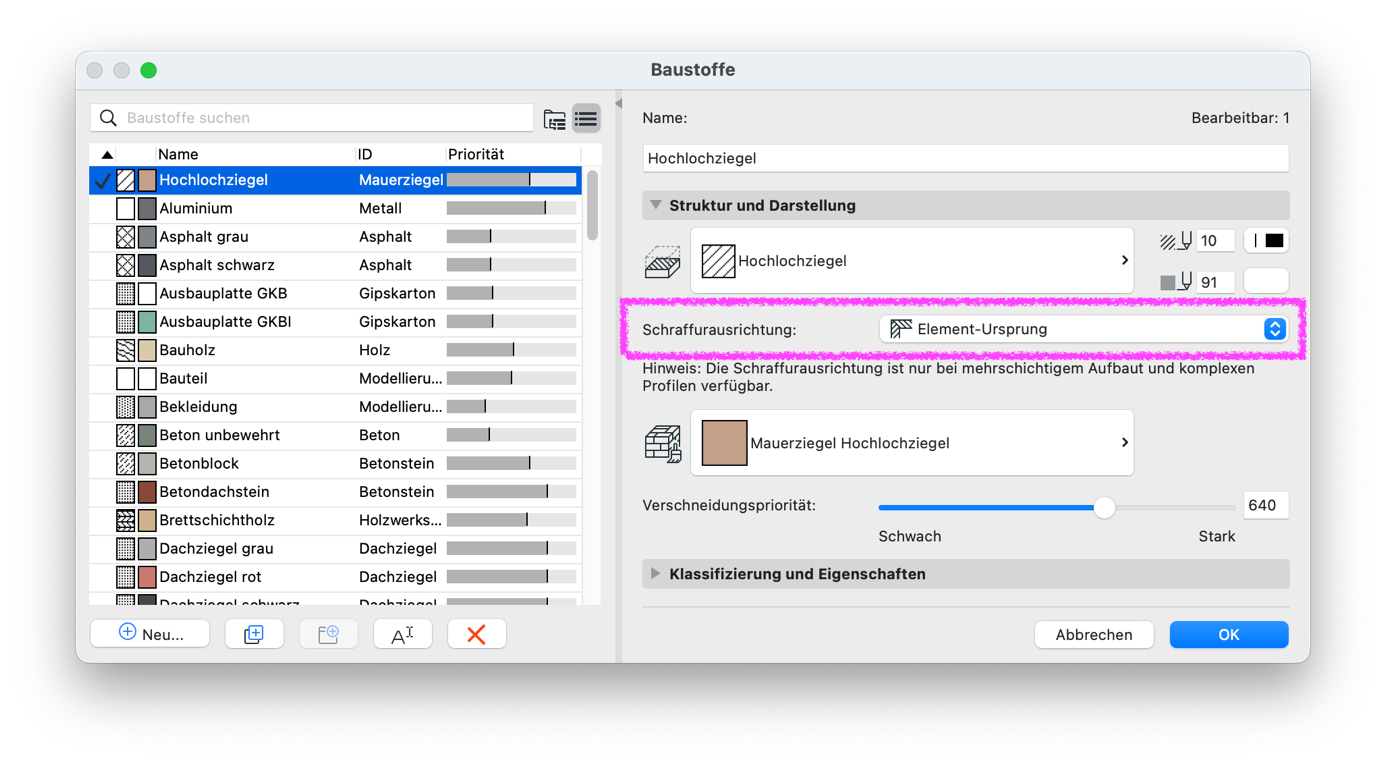

Im Baustoff-Dialogfenster muss die Schraffurausrichtung überprüft werden.
-
Projekt-Ursprung: Die Schraffur hat den Ursprung am Projekt-Ursprung.
- Alle Schraffuren des Baustoffs haben den gleichen Ursprung und sind über mehrere Bauteile durchlaufend.
-
Element-Ursprung: Die Schraffurausrichtung orientiert sich an Ursprung und Richtung des einzelnen Elements.
- Mit dieser Option stoßen in Eckverbindungen die Schraffuren der Baustoffschraffur aneinander.

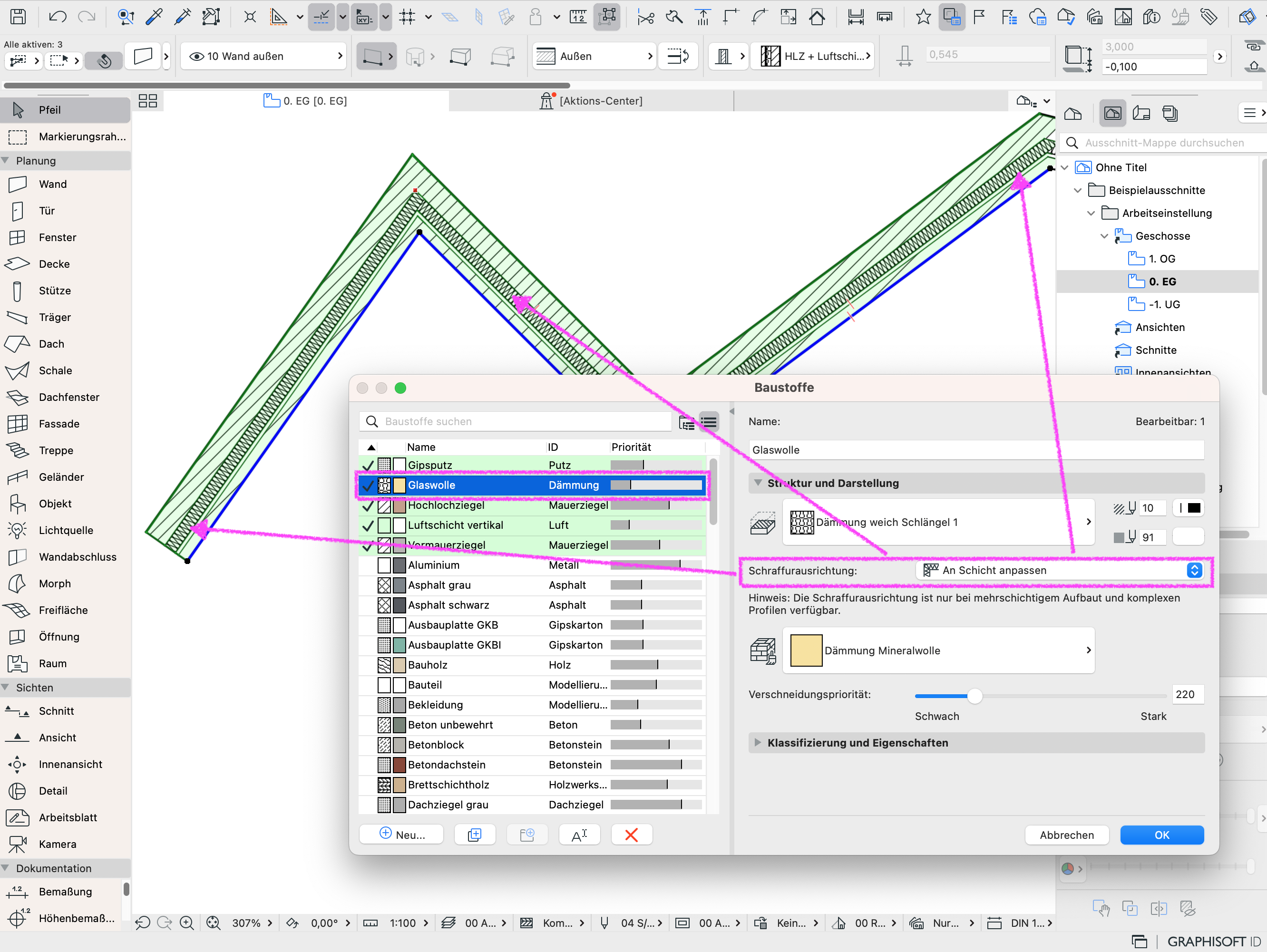

- Zur Schicht passend: Schraffurmuster wird an die Grenzen der Schichtfläche angepasst.
Gut zu wissen:
Die Schraffurausrichtung Zur Schicht passend ist nur für Symbolschraffuren verfügbar. Andernfalls ist die Option ausgegraut und nicht auswählbar.
Hinweis:

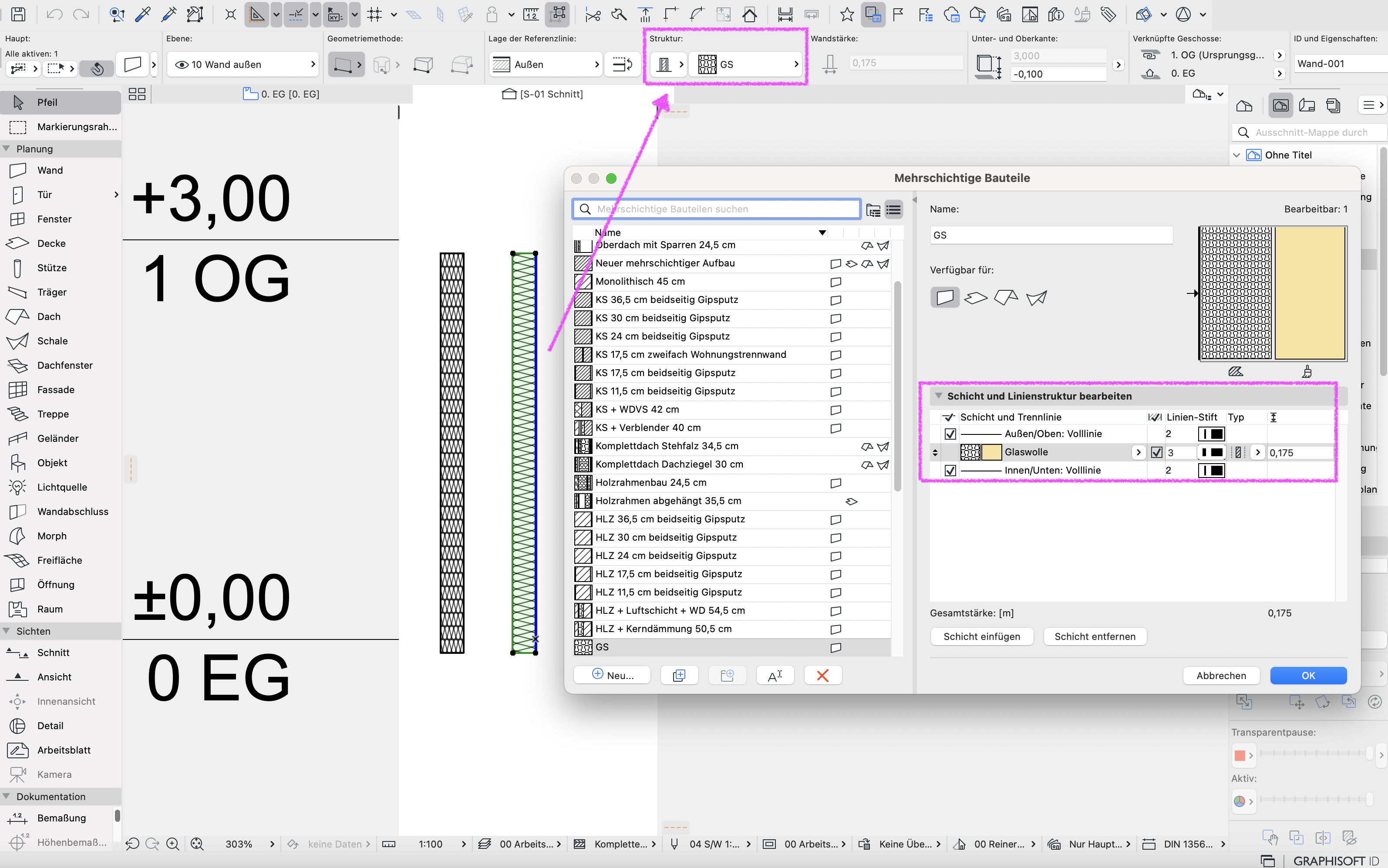

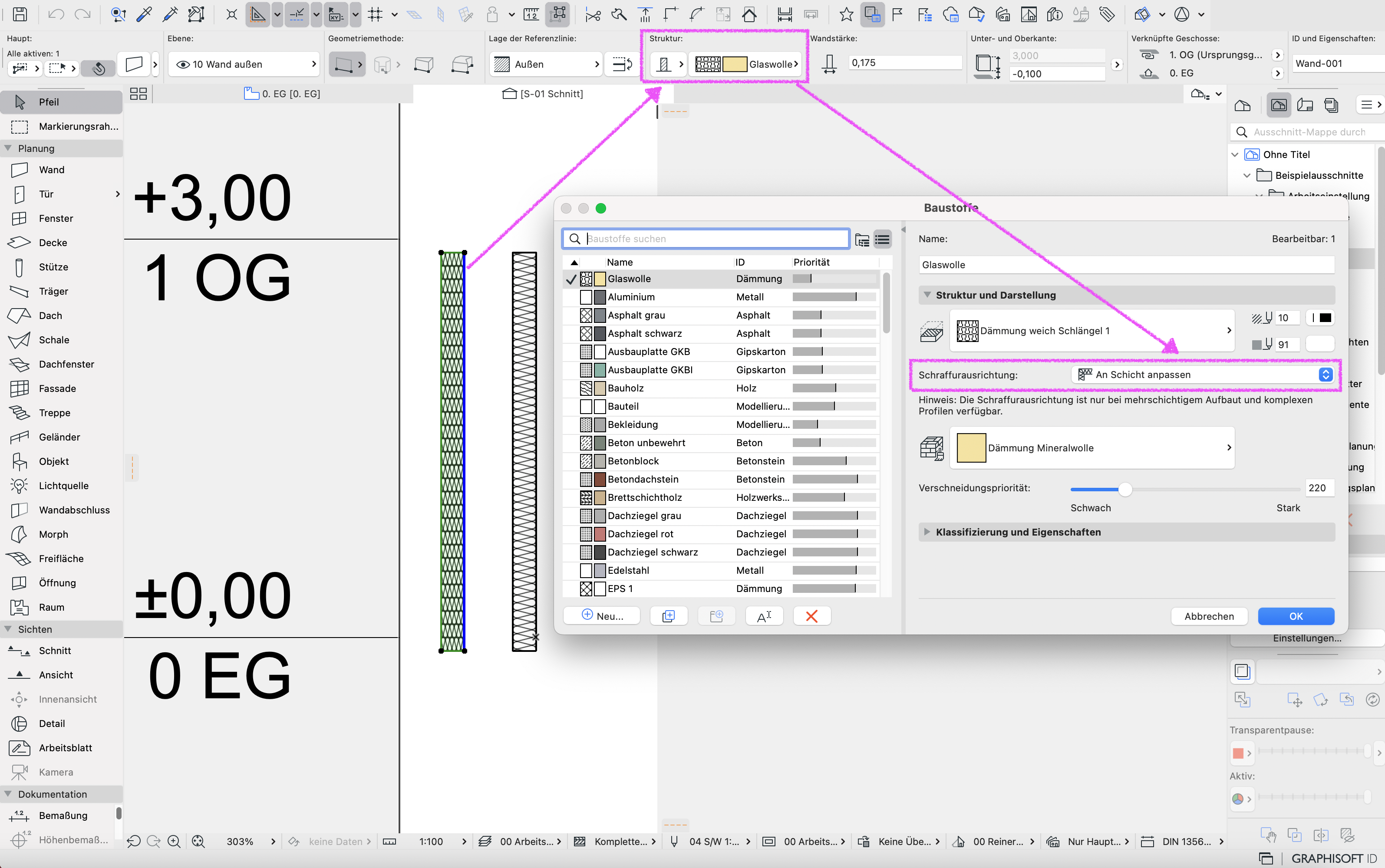

Wenn die Ausrichtung im Grundriss für einschichtige Elemente stimmt, aber nur im Schnitt eine falsche Ausrichtung hat, kann statt einer einfachen Sturktur ein mehrschichtiges Bauteil mit nur einer Baustoff-Schicht verwendet werden.
Für Wände mit einfacher Struktur besteht für Baustoffe mit der Schraffurausrichtung Zur Schicht passend oder zum Element-Ursprung kein direkter Zusammenhang zwischen der Grundriss-Darstellung und der Schnitt-Darstellung.

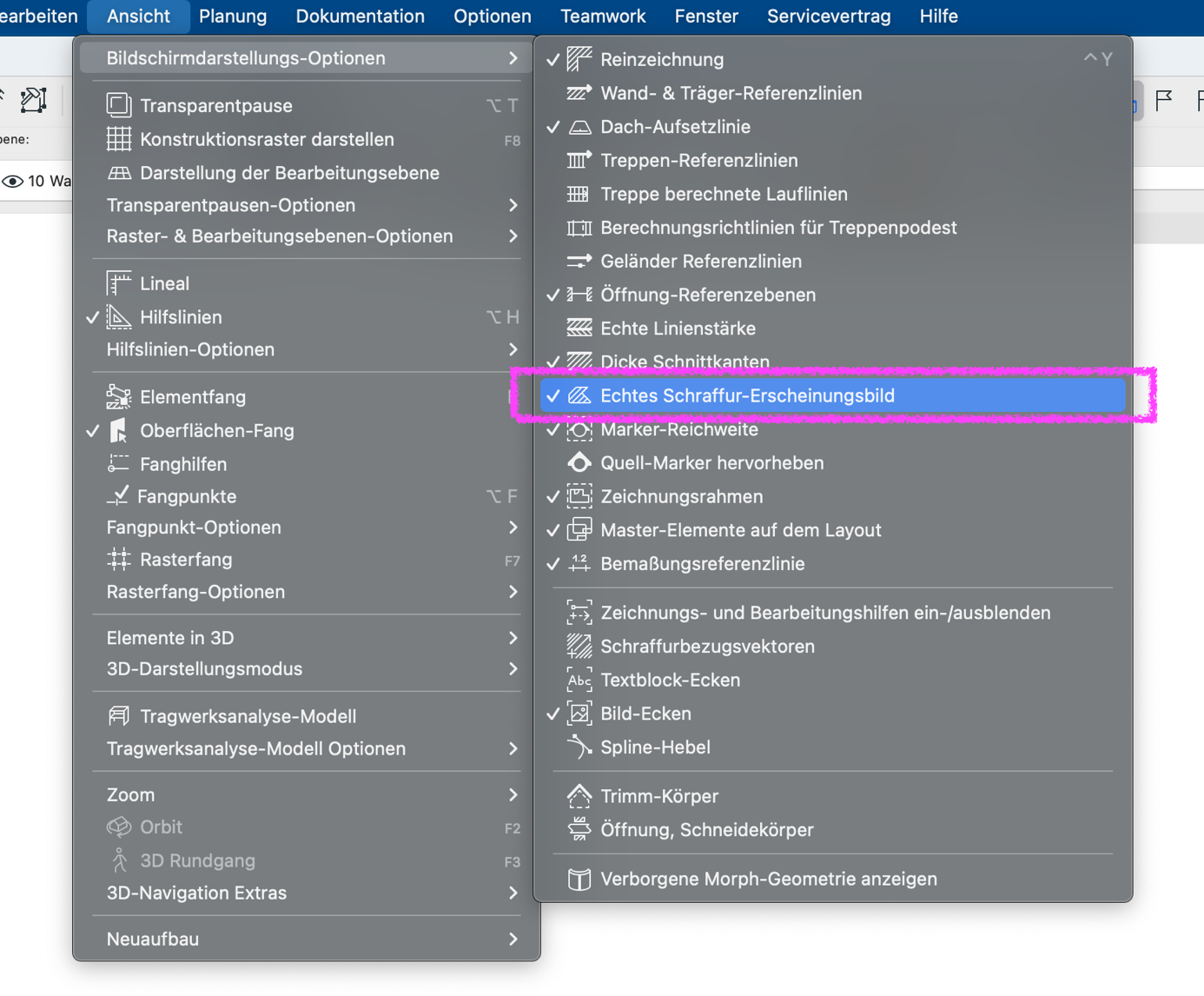

3. Echtes Schraffur-Erscheinungsbild aktivieren
- Ansicht > Bildschirmdarstellungs-Optionen > Echtes Schraffur-Erscheinungsbild
Die Option Echtes Schraffur-Erscheinungsbild muss aktivert sein.

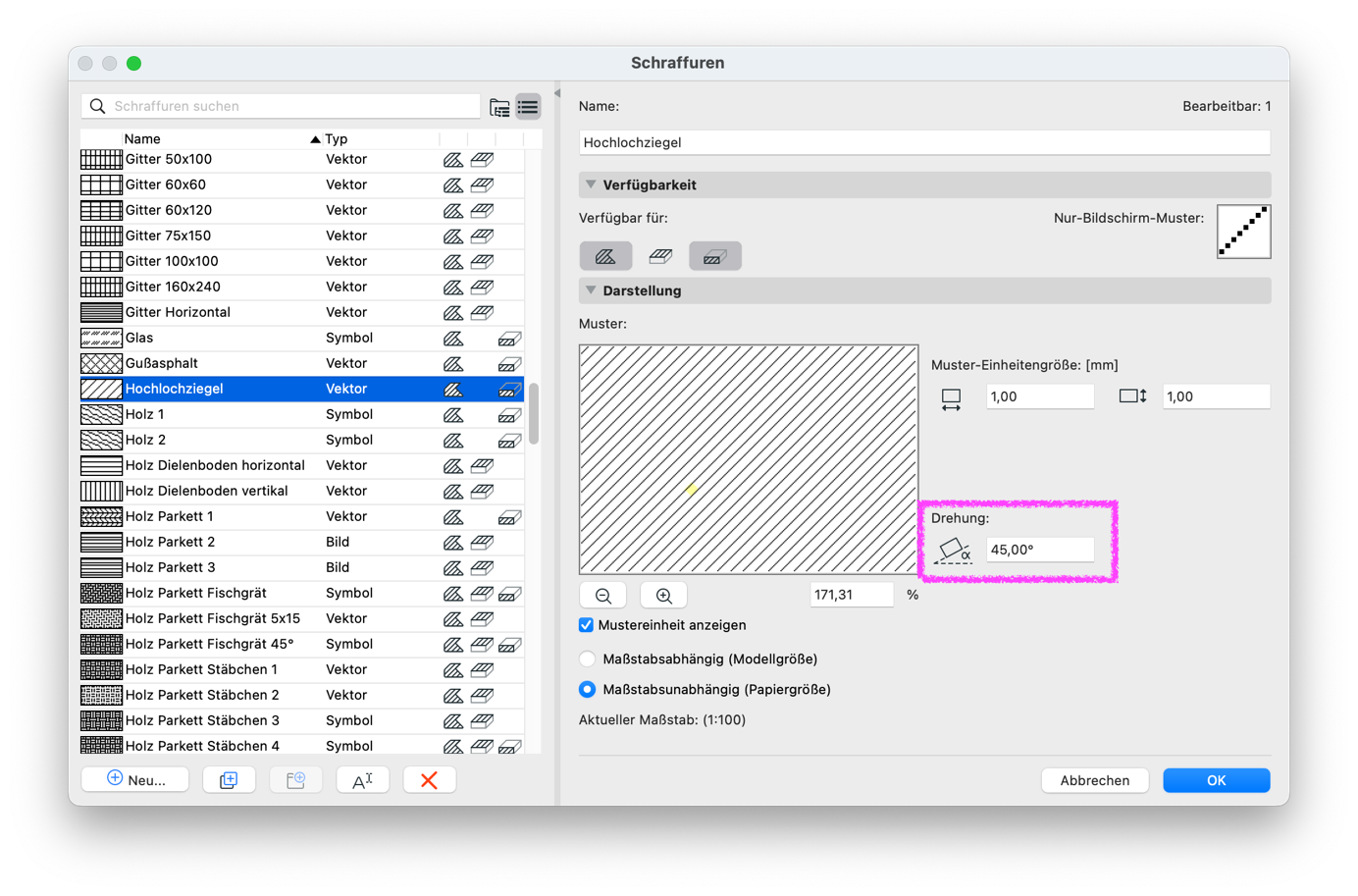

4. Drehung in den Schraffur-Einstellungen prüfen
- Optionen > Element-Attribute > Schraffuren…
Es sollte auch überprüft werden, welcher Winkel für die Schraffur, die im Baustoff eingestellt wurde, unter der Option Drehung definiert wurde.
Gut zu wissen:
Abhängig von dem verwendetem Winkel der gedrehten Orientierung kann dieser Winkel, zur Anpassung der Ausrichtung der Schraffuren, verändert werden. Damit können sämtliche Schraffuren, trotz gedrehter Orientierung, in Bezug auf den Projektursprung, korrekt angezeigt werden.
5. Beispiel

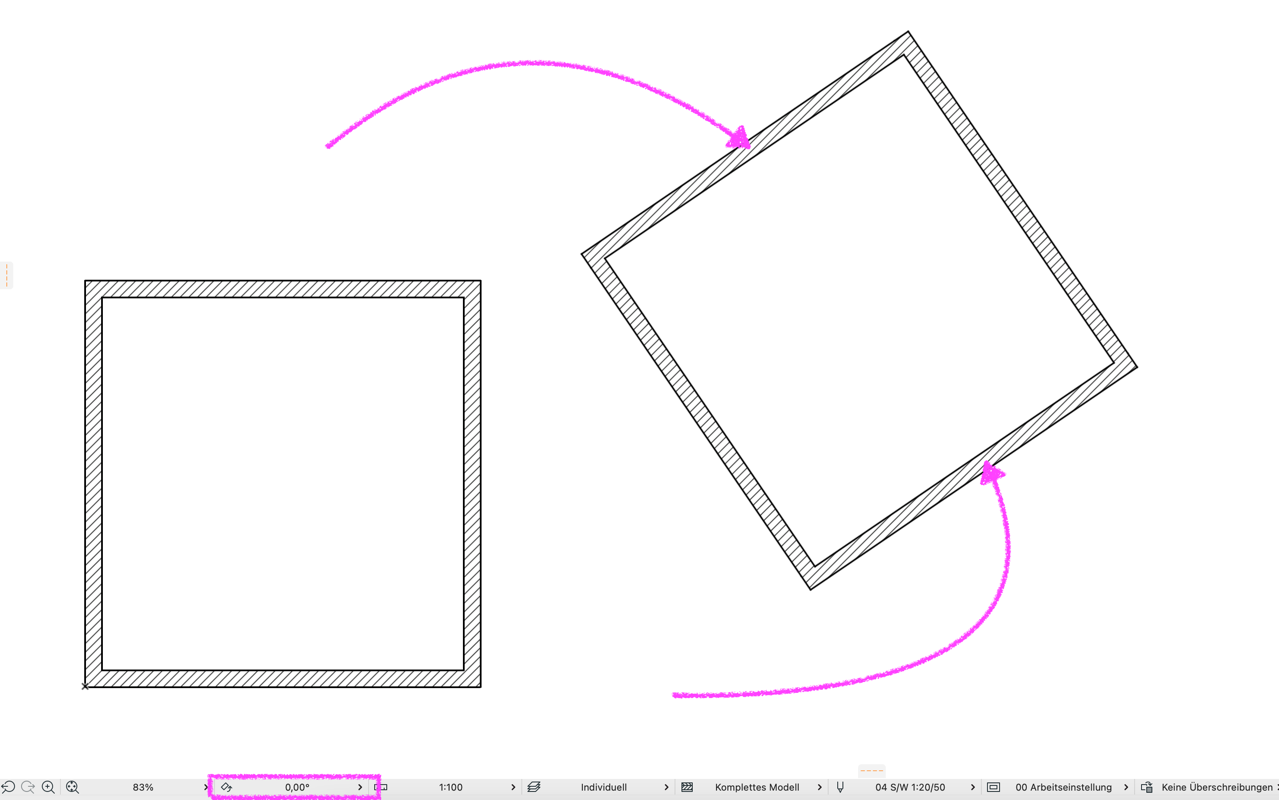

Der Grundriss hat eine Orientierung von 0°. Das Projekt setzt sich zusammen aus mehreren Gebäudeteilen. Ein Gebäudeteilbereich auf dem Grundriss steht schräg mit einem Winkel von 35°.

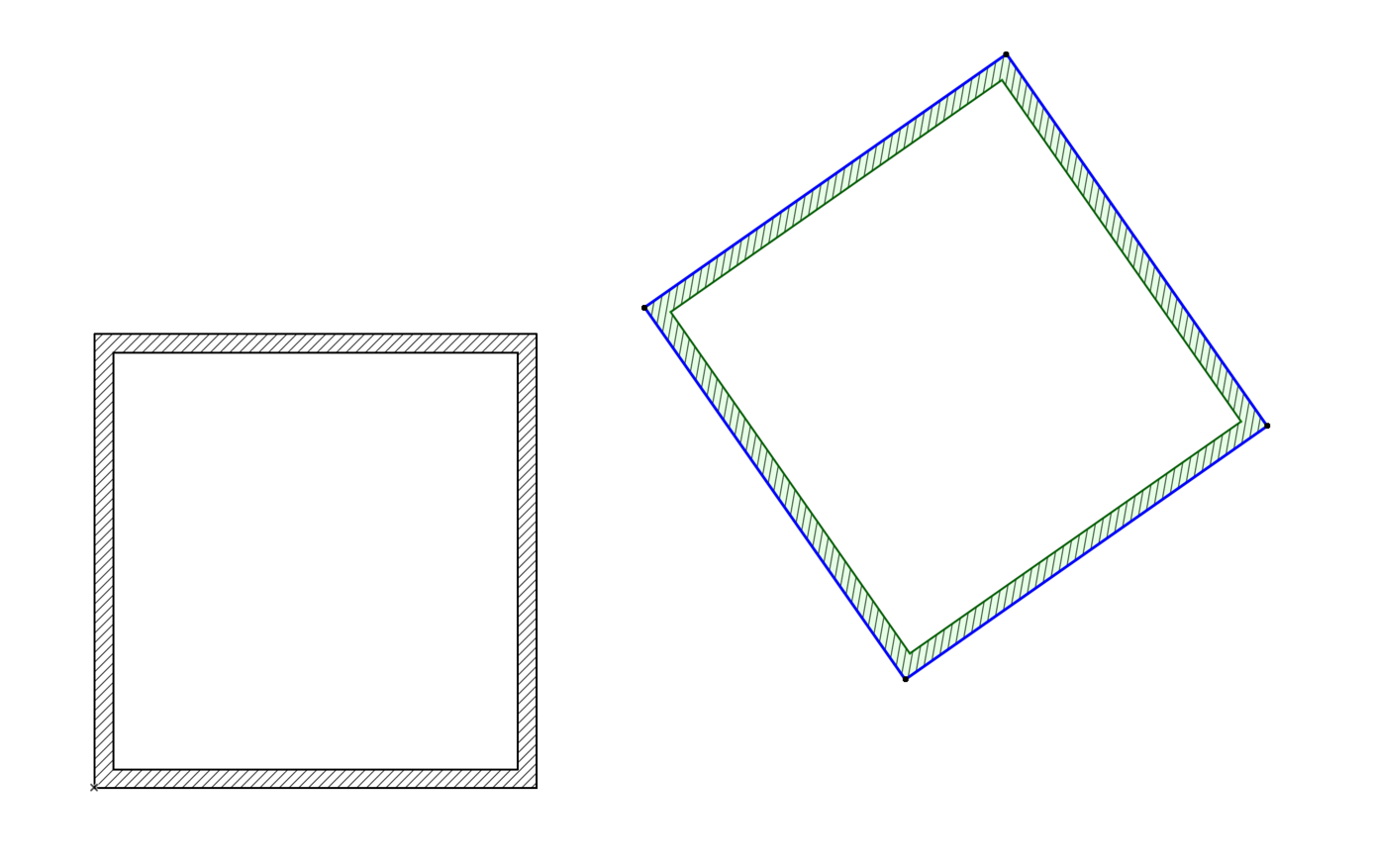

Die Baustoffschraffur der orthogonalen Elemente wird korrekt angezeigt. Die Baustoffschraffur der gedrehten Elemente wird jedoch nicht wie gewünscht dargestellt.

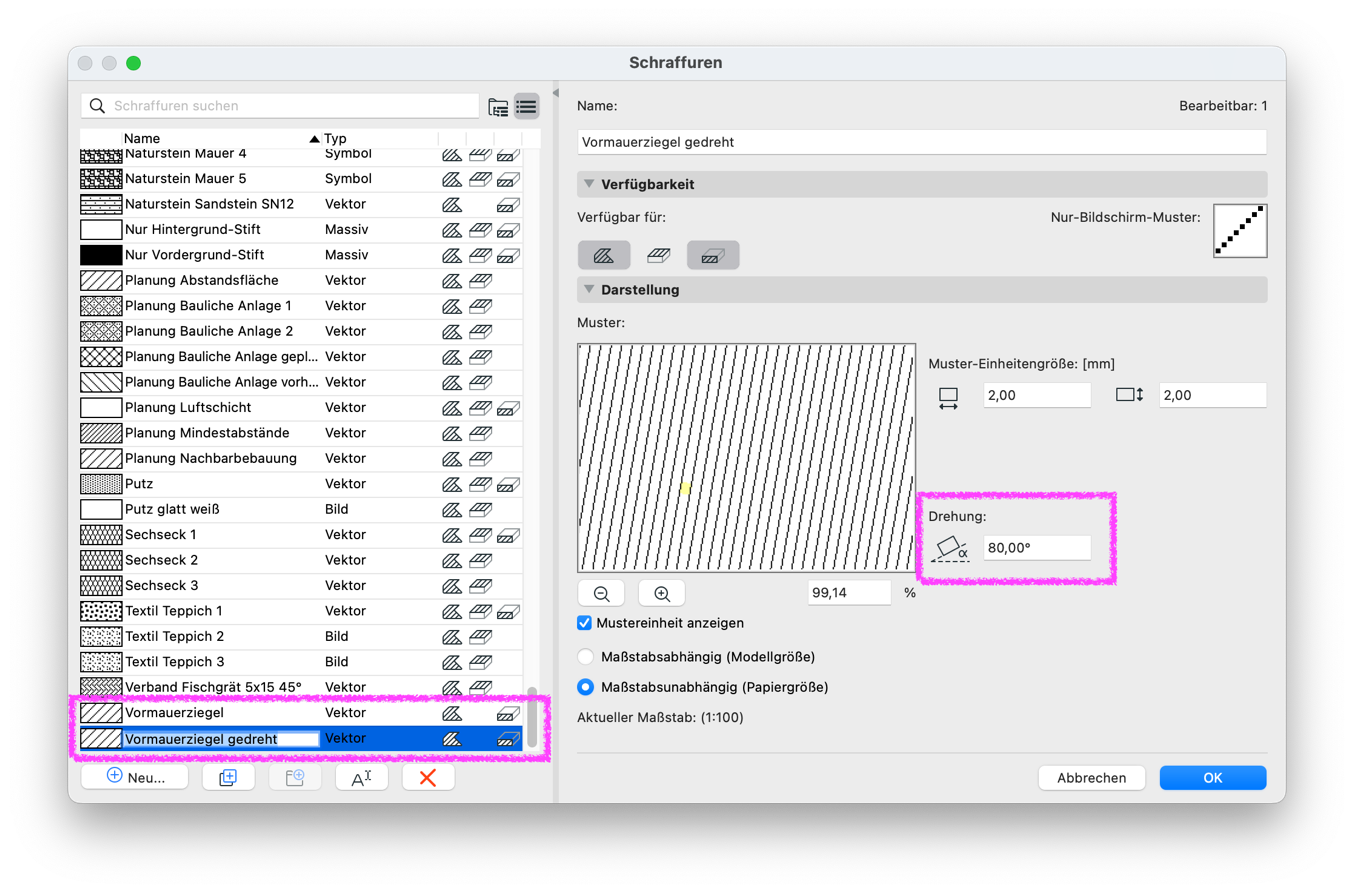

- Schraffur-Duplikat anlegen mit angepasster Drehung.
-
- Der Winkel der Drehung berechnet sich wie folgt:
- Die schrägen Elemente sind um einen Winkel von 35° im Grundriss gedreht.
- Standardmäßig beträgt die Drehung der Ziegel-Schraffur 45°.
- 45° + 35° = 80°
- Der Winkel der Drehung berechnet sich wie folgt:

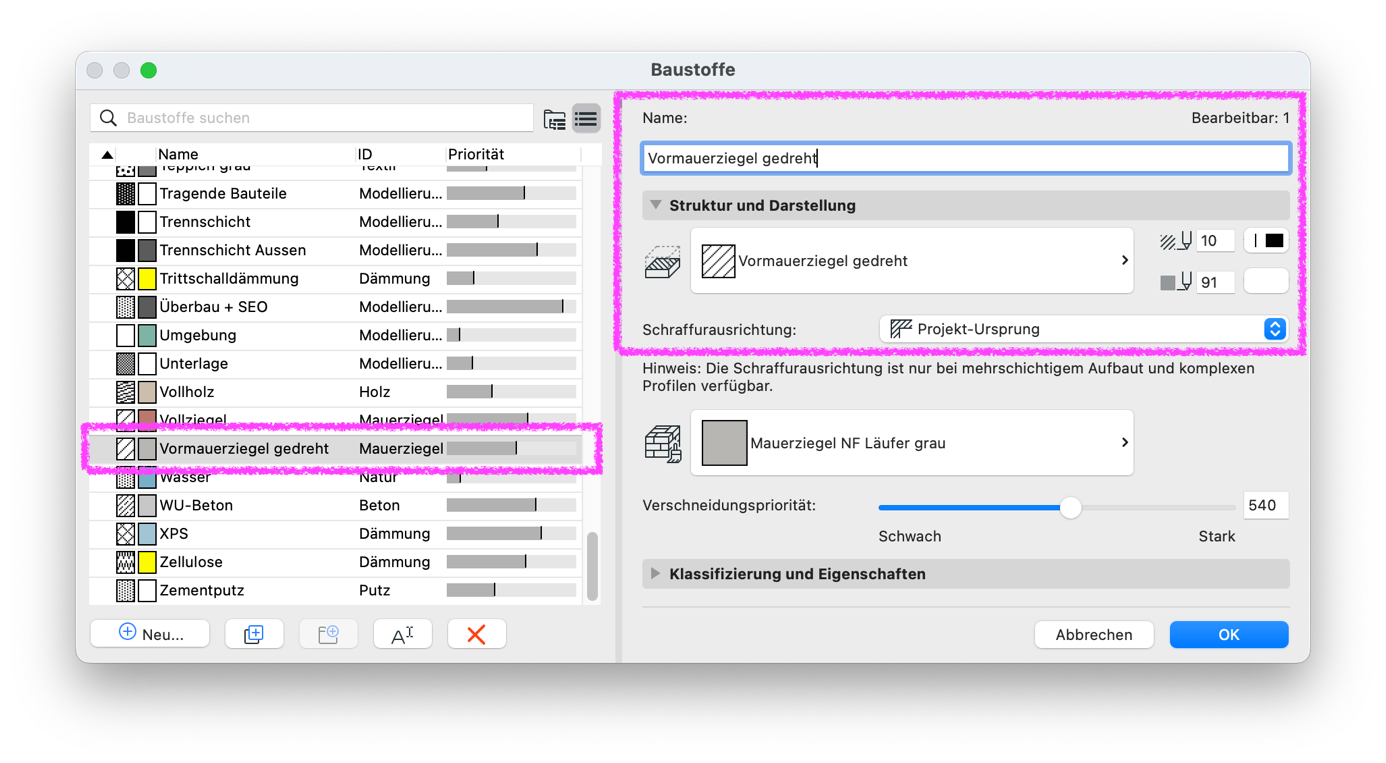

- Schritt: Baustoff-Duplikat anlegen mit der neuen Schraffur.
- Schritt: Neuen Baustoff den gedrehten Elementen zuweisen.
Gut zu wissen:
Es sollte ebenfalls geprüft werden, ob eine grafische Überschreibung oder der Umbau-Filter mit einer grafischen Überschreibung aktiv ist. Baustoffschraffuren und deren Orientierung können sich bei angewendeter grafischer Überschreibung in der Darstellung abweichen.
