Problemstellung
Wenn ein Schnitt, alle Schnitte, eine Ansicht oder alle Ansichten geöffnet werden, dauert die Berechnung des Schnittaufbaus bzw. Ansichtsaufbau sehr lange.
Troubleshooting
1. 3D-Zeichnungsinhalte auf hohe Polygonanzahl prüfen

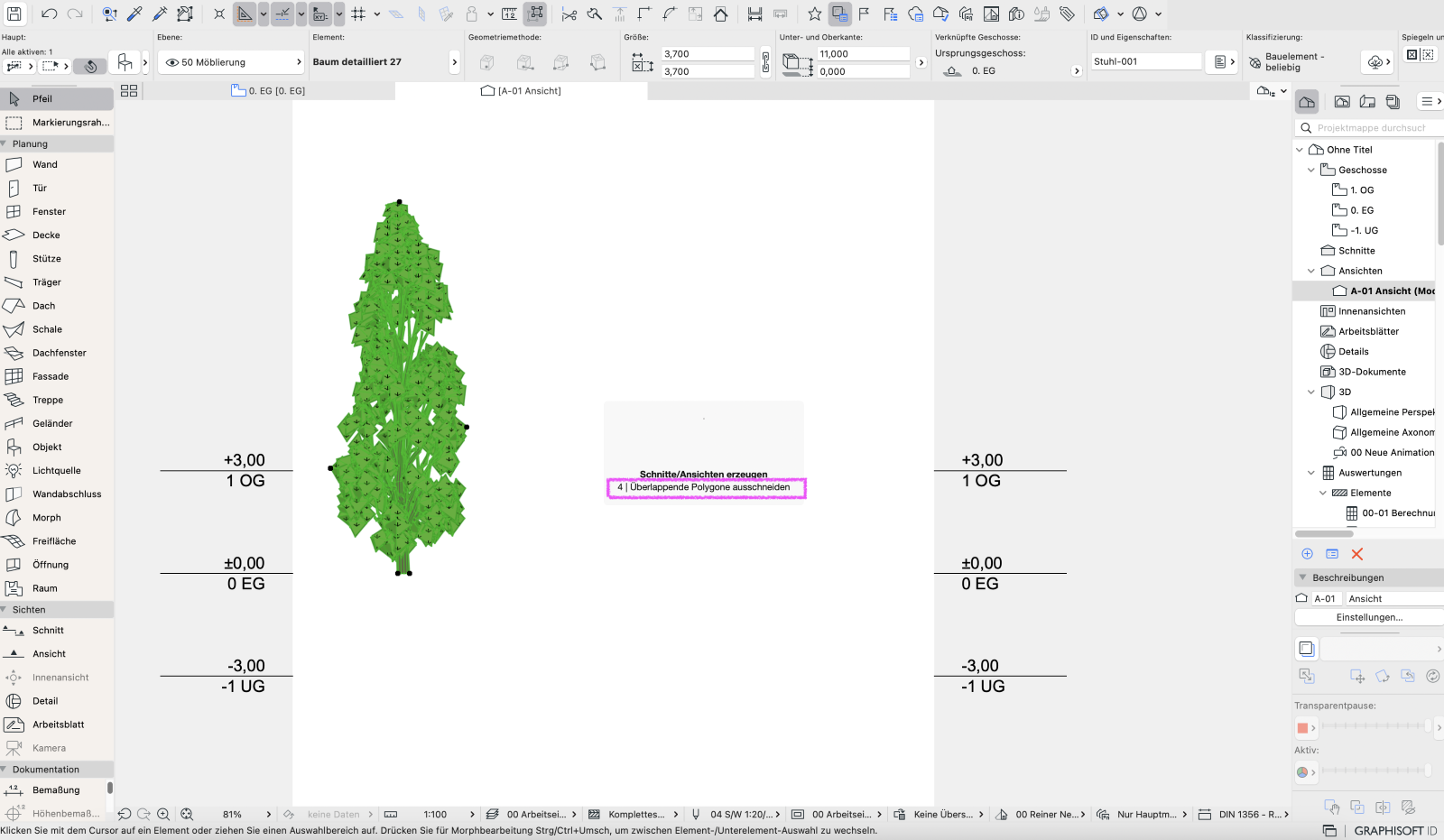

Ein Objekt oder mehrere Objekte mit einer sehr hohen Polygonanzahl im 3D, verursacht einen extrem großen Berechnungsaufwand. Da sich Schnitte und Ansichten direkt aus dem 3D generieren, ist eine hohe Polygonanzahl auch mit einer langen Ladezeit für das Erstellen von Schnitten und Ansichten verbunden.

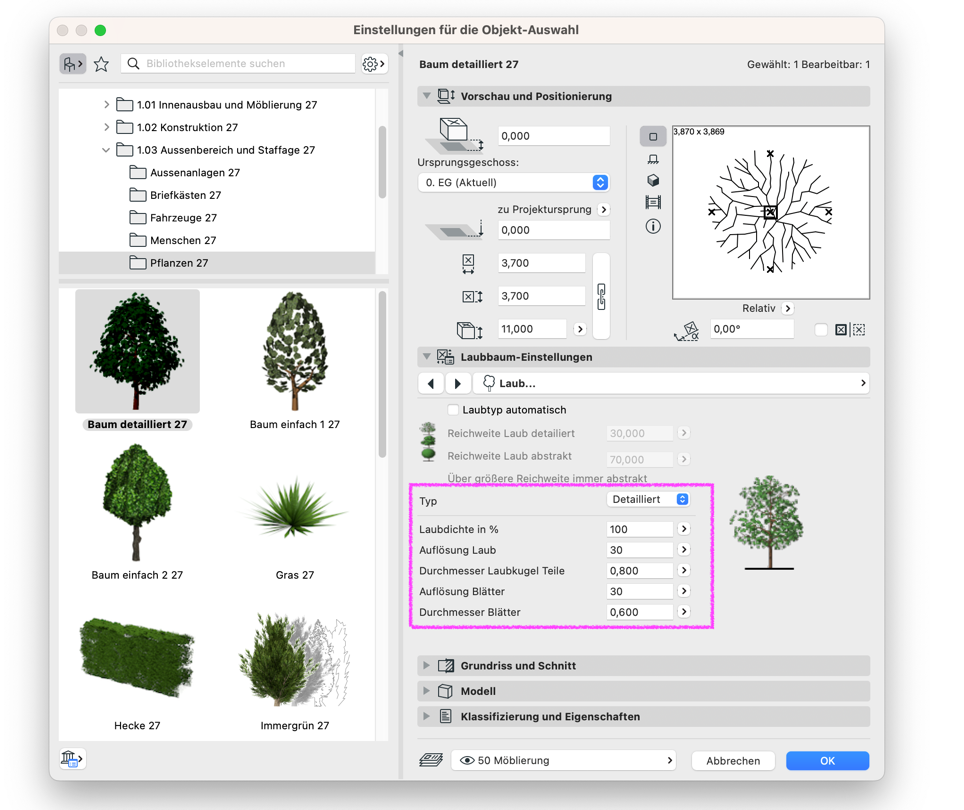

Gegebenenfalls müssen zu polygonreiche Objekte mit einem vereinfachten Objekt ersetzt werden.
Hinweis:
Um polygonreiche Objekte in dem betroffenen Projekt zu finden, kann aus den Goodies der Polygonzähler für die Prüfung des Modells verwendet werden.
2. Solid Element - Befehle prüfen
Solid Element - Befehle (SEOs) können sich mit einem erhöhten Berechnungsaufwand im Aufbau von Ansichten und Schnitten auswirken.
SEOs werden immer mit berechnet, auch wenn die Elemente ausgeblendet oder in der Zeichnung nicht sichtbar sind. Vor allem wenn weitreichende Elemente, wie eine große Deckenplatten oder sehr lange Wände mit vielen Öffnungen, mit Solid Element - Befehlen beschnitten werden, steigt der Berechnungsaufwand extrem. Wenn mit Solid Element - Befehlen beschnitten Elemente an weitere Elementen angrenzt, müssen die SEOs auch für alle angrenzenden Elemente mit berechnet werden.
Um den Berechnungsaufwand zu reduzieren, sollten SEOs so viel wie nötig, aber so wenig wie möglich verwendet werden. Diese können in der Regel mit dem Trimmbefehl ersetzt werden. So werden die entsprechenden Wände im Dachgeschoss nicht mit SEOs, sondern mit dem Trimmbefehl, mit Dächern und Schalen beschnitten.
Außerdem kann das Unterteilen, von weit erstreckenden Elementen, den Berechnungsaufwand stark reduzieren.

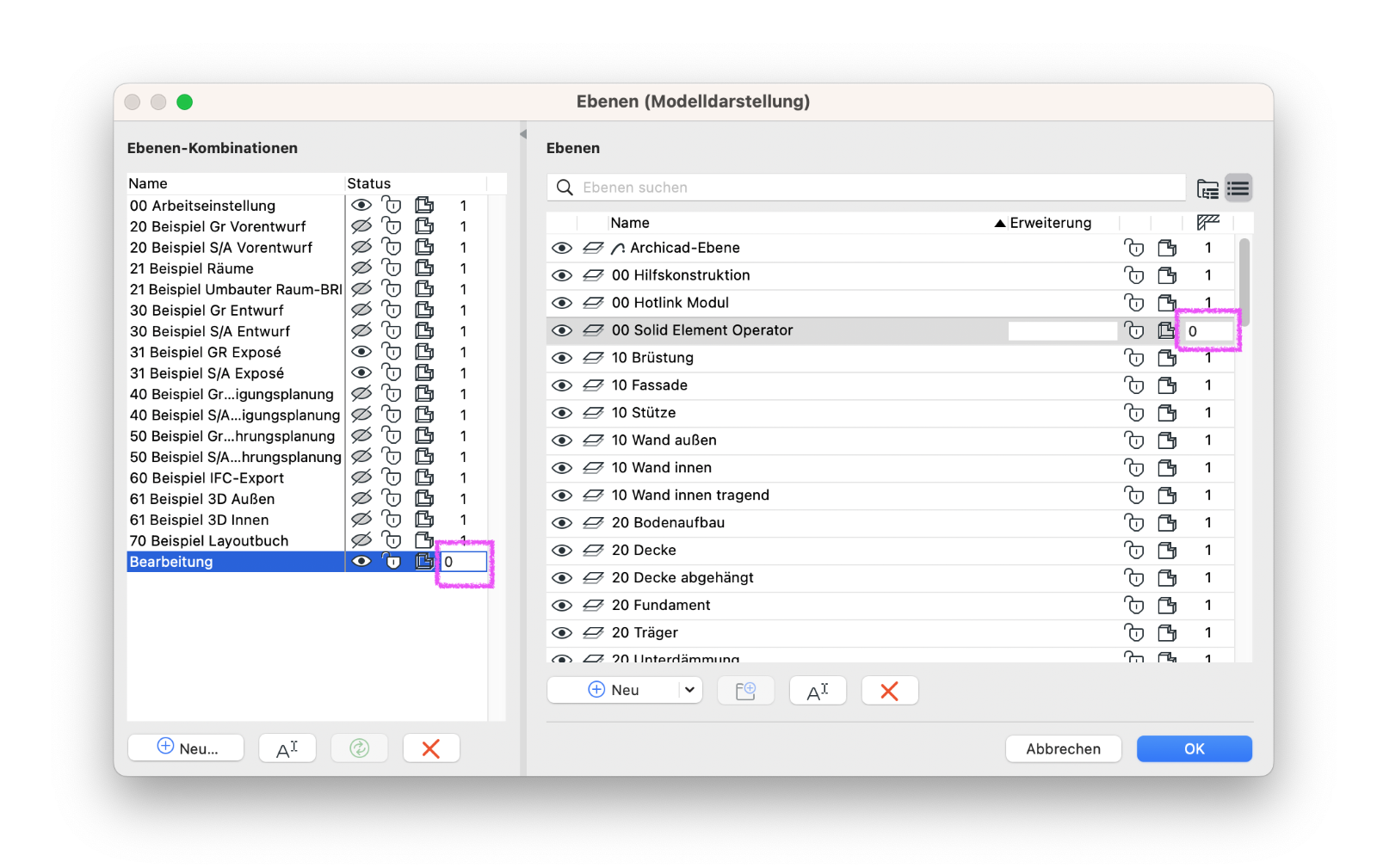

Es kann auch vorteilhaft sein, eine Bearbeitungs-Ebenenkombination zu erstellen, bei der die Ebenenverschneidungszahl für Ebenen, die Elemente mit vielen SEOs enthalten, auf 0 gesetzt wird. Wenn Ebenen bei bestimmten Ebenenkombinationen eine Ebenenverschneidungszahl von 0 haben, findet für alle auf der Ebene befinden Elemente keine Verschneidung mehr statt.
3. Überlappende Räume
Räume, welche auf den gleichen Umbau-Filter-Status und Variante platziert wurden, dürfen sich nicht überlappen.
Durch die Überlappung kann das Generieren von Schnitten und Ansichten verlängert werden. Die Räume müssen so korrigiert werden, dass sich diese nicht mehr überlappen.
Dies tritt vor allem auf, wenn die BRI oder BGF Berechnung nicht mit Morphs, sondern mit Räumen gemacht wird.
4. Systemanforderungen prüfen
Entspricht die verwendete Hardware nur den Mindestanforderungen, aber es wird ein sehr komplexes, großes und polygonreiches Projekt behandelt, spiegelt dies sich auch in den Aufbau von Schnitten und Ansichten wieder.
Es sollte die Systemanforderungen in Bezug auf die Projektgröße überprüft werden.
Hinweis:
Es kann auch hilfreich sein, für Schnitte und Ansichten den Status für die Aktualisierung auf Manuelles Wiederaufbauen (Modell) zu stellen. Damit werden diese nur noch aktualisiert, wenn dies manuell durchgeführt wird.
