In der Entwurfsphase sollen für dasselbe Konstruktionselement unterschiedliche Baustoffe dargestellt werden. Beispielsweise sollen mehrere Varianten einer mehrschichtigen Wand mit unterschiedlichem Schichtaufbau verglichen werden. Eine erneute manuelle Modellierung des Elements oder eine grafische Überschreibung der Oberflächen soll dabei nicht erfolgen.
Anleitung
Mithilfe der Variantenplanung können Elemente dupliziert und so unterschiedliche Baustoffe und Oberflächen in mehreren Varianten dargestellt werden. Hierfür sind die folgenden Schritte auszuführen:
- Die Varianten-Palette über Fenster > Paletten > Varianten-Palette öffnen
-

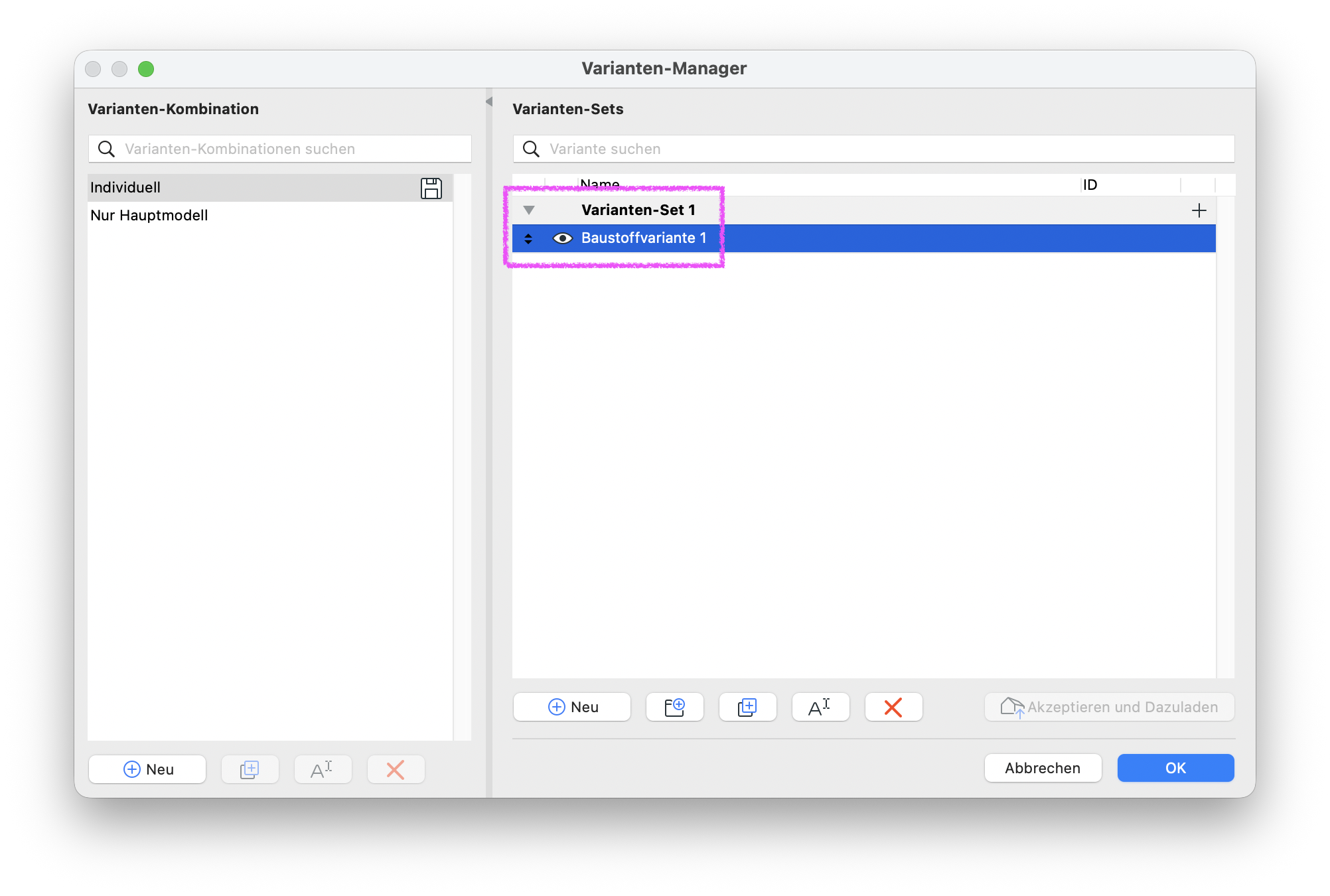

Ein Varianten-Set mit einer Variante für die erste Baustoffvariante anlegen

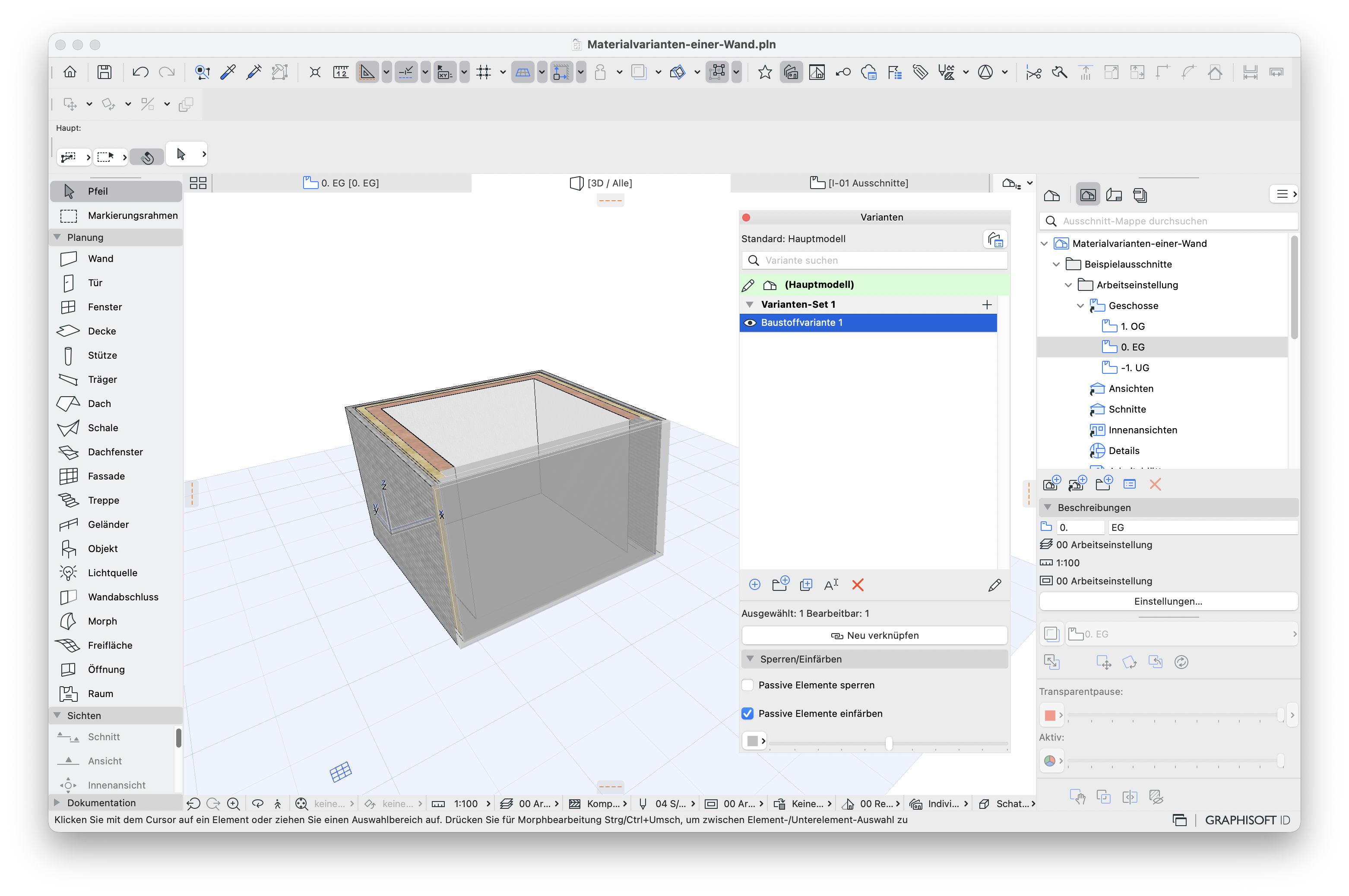

- Die zu bearbeitenden Elemente auswählen und über Neu verknüpfen mit der Variante verknüpfen
- Danach muss in der Varianten-Palette im neu angelegten Varianten-Set die 1. Variante ausgewählt werden

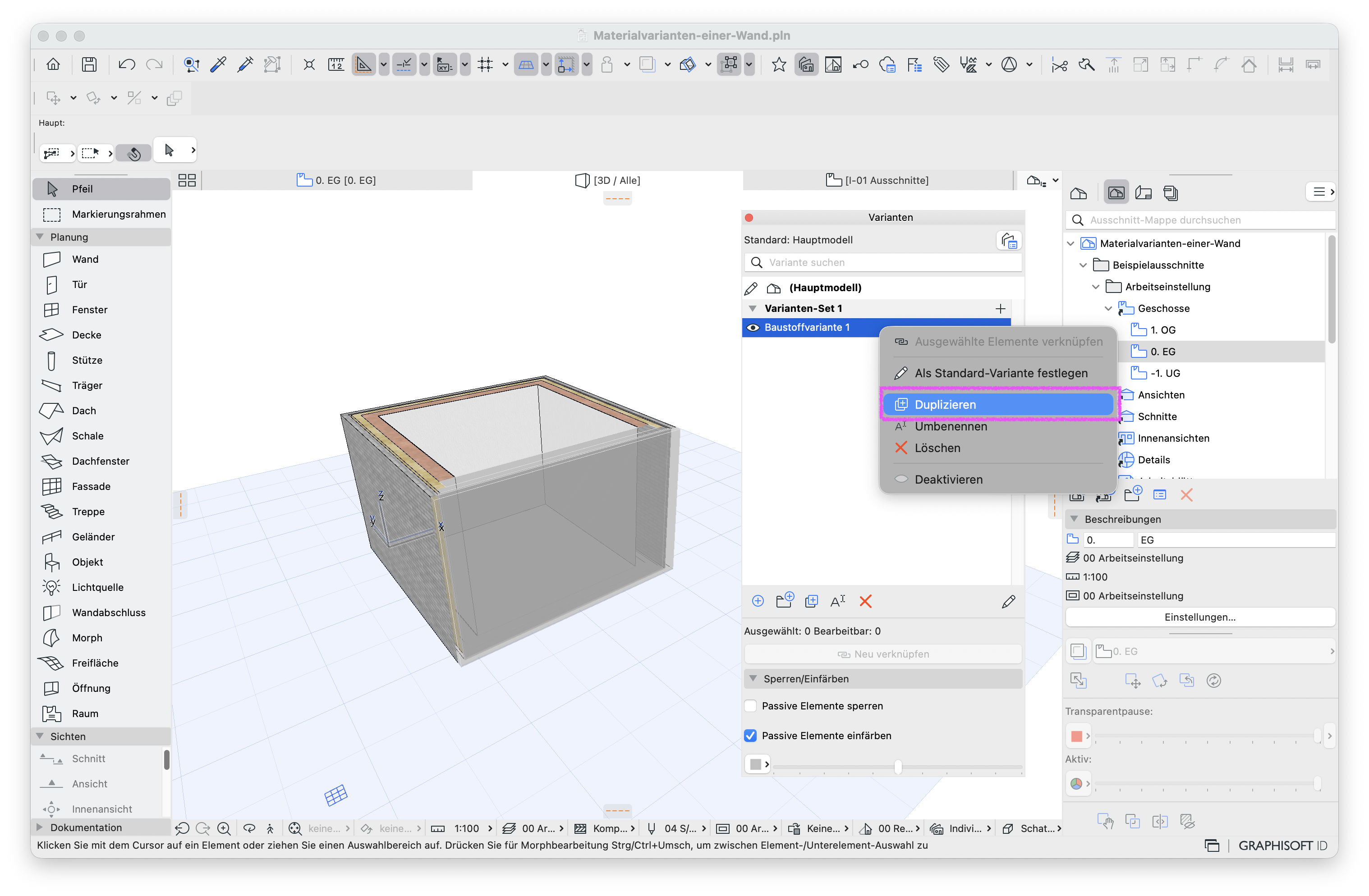

- Auf die ausgewählte Variante einen Rechtsklick ausführen und im Kontextmenü über Duplizieren eine Kopie erstellen

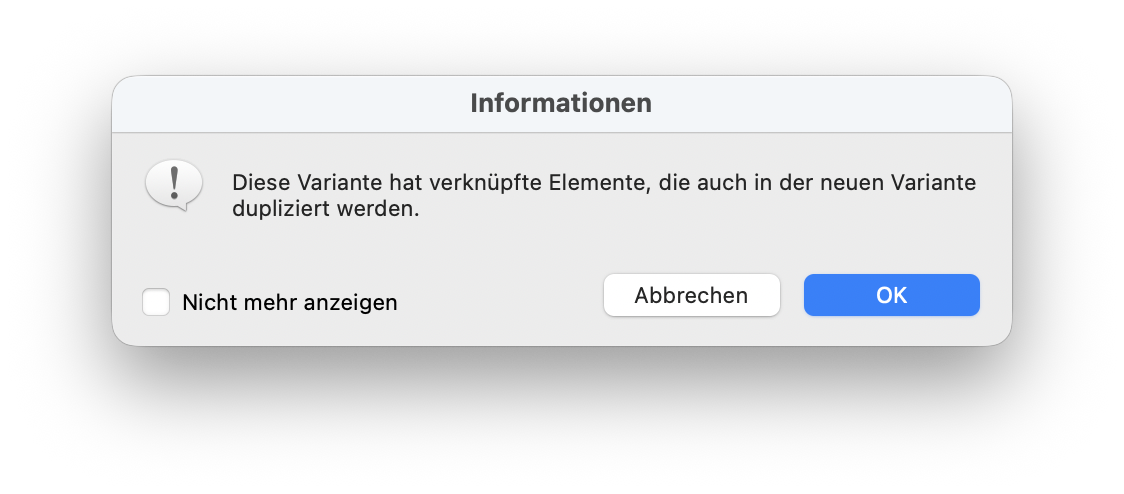

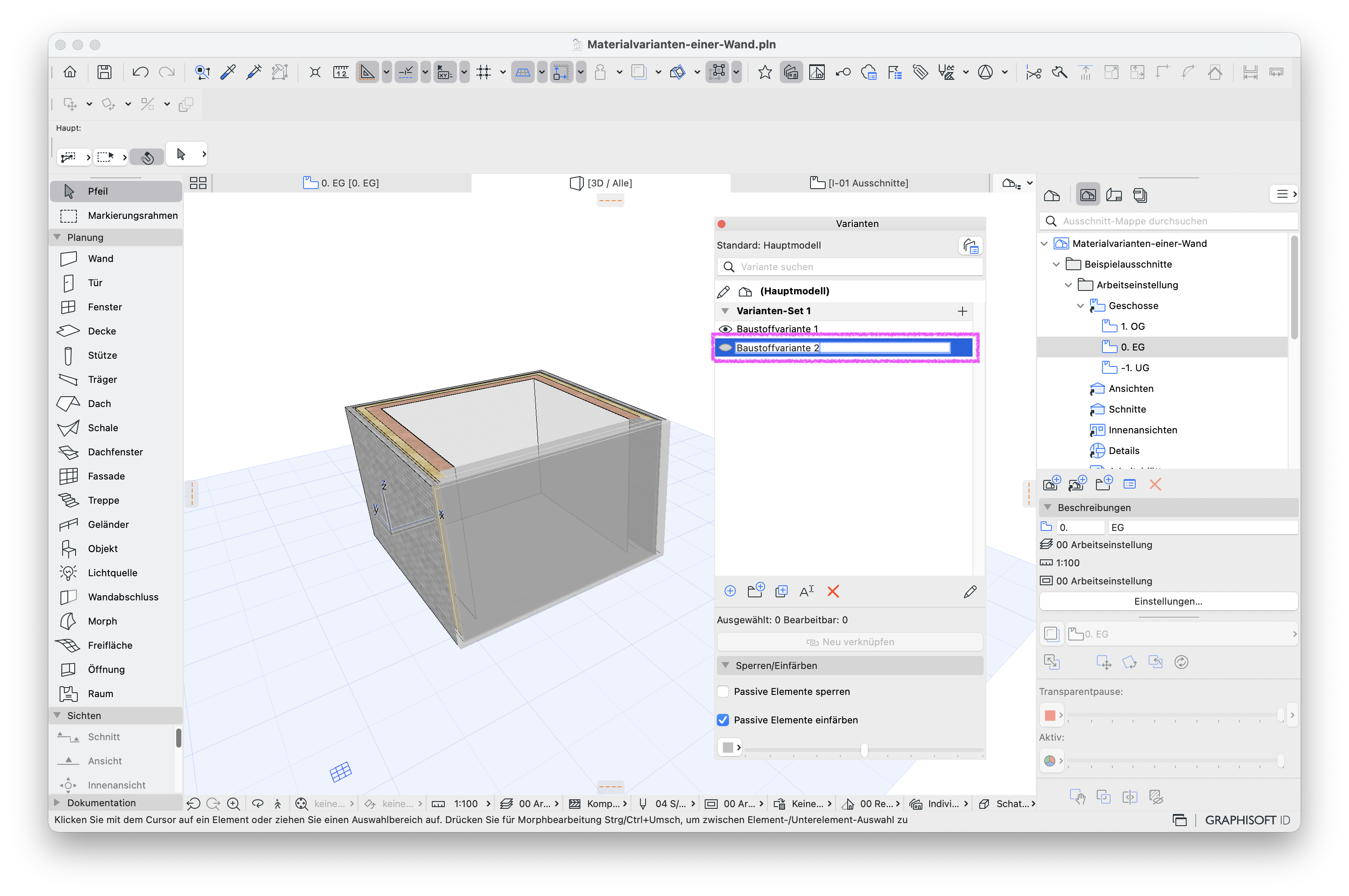

Beim Duplizieren werden die mit der Variante verknüpften Elemente ebenfalls dupliziert, ohne dass diese separat modelliert werden müssen - Die neue Variante kann entsprechend umbenannt und sichtbar geschaltet werden

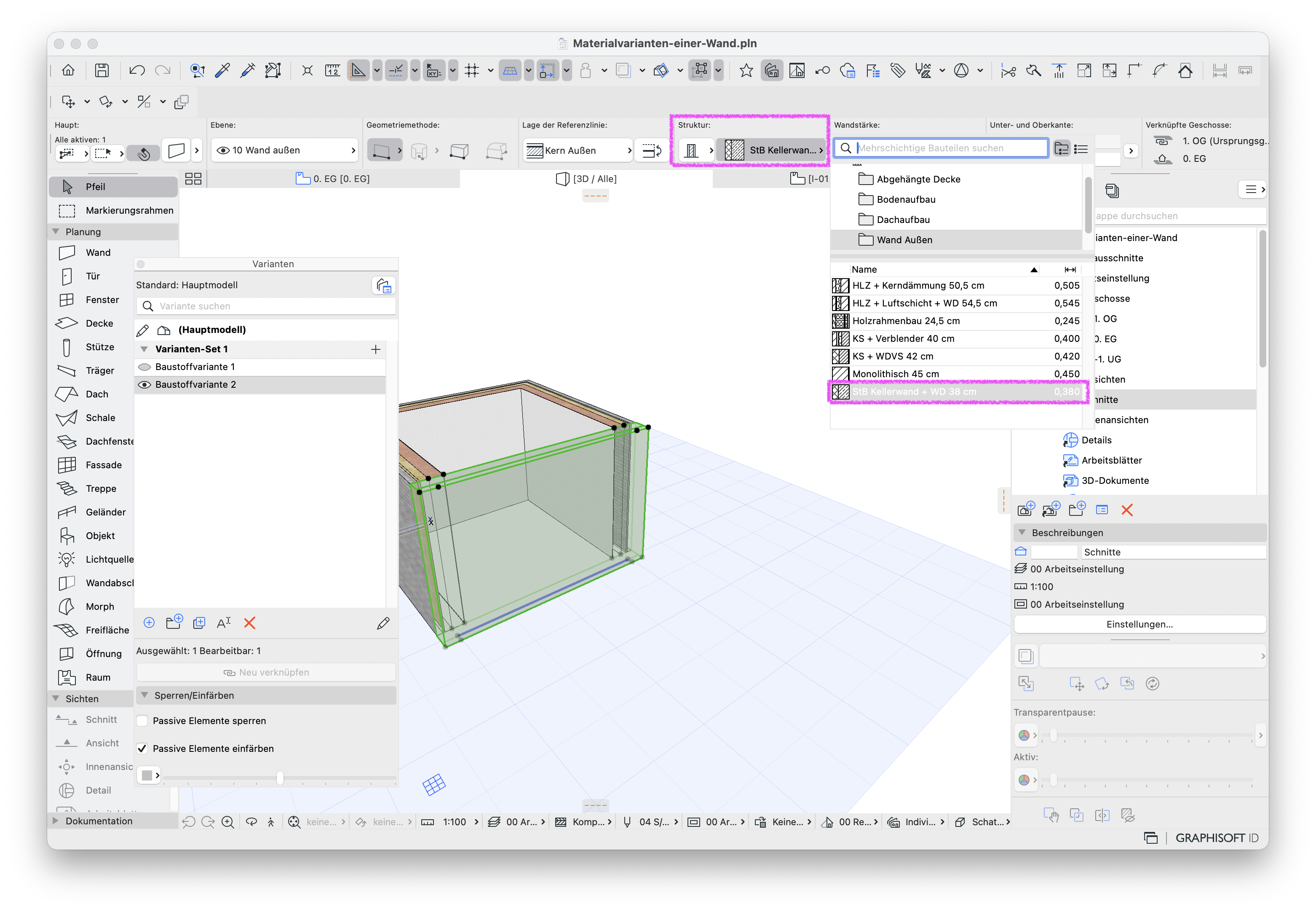

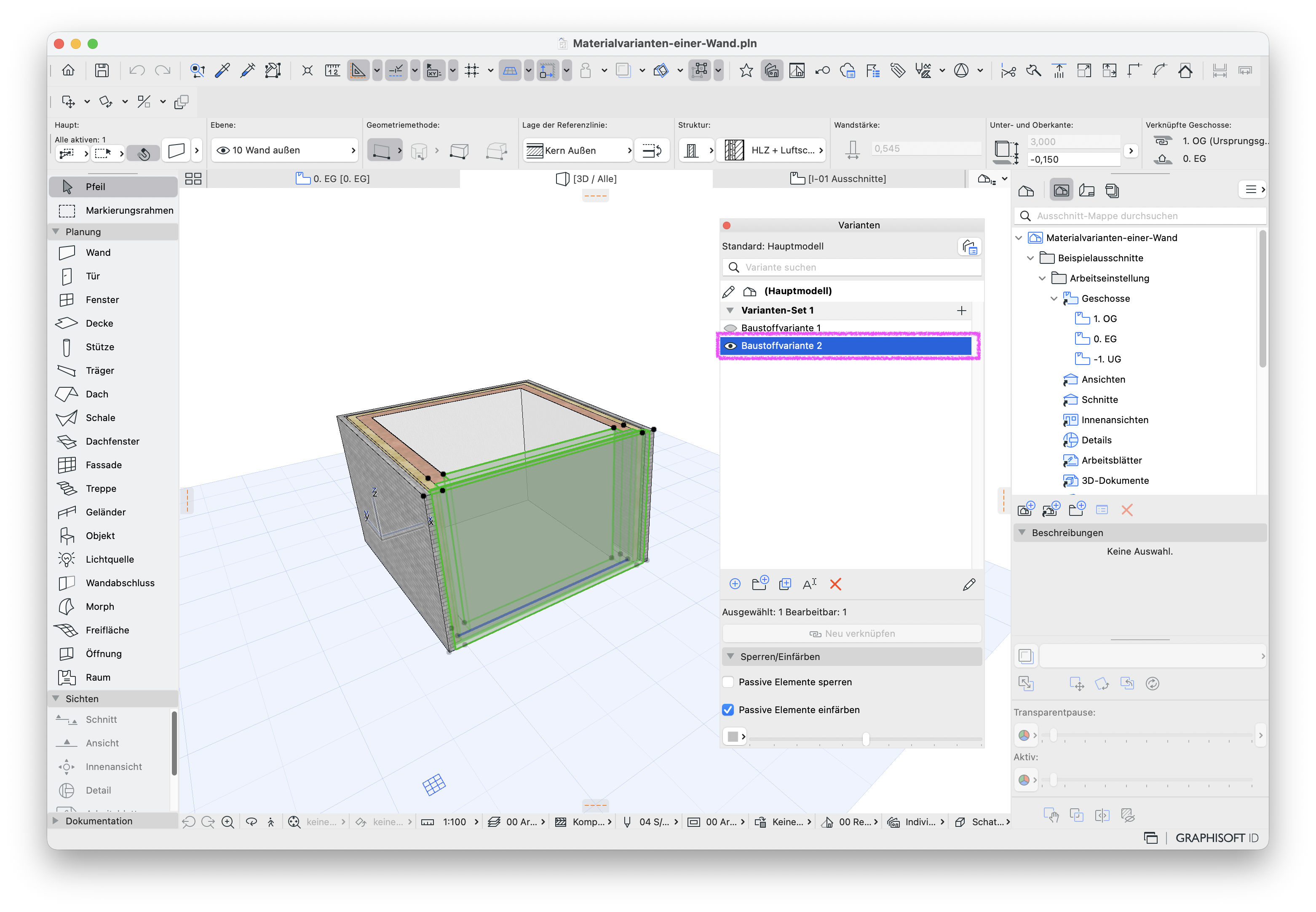

- Im Anschluss kann der Baustoff einer einfachen Wand oder das mehrschichtige Bauteil einer mehrschichtigen Wand angepasst werden

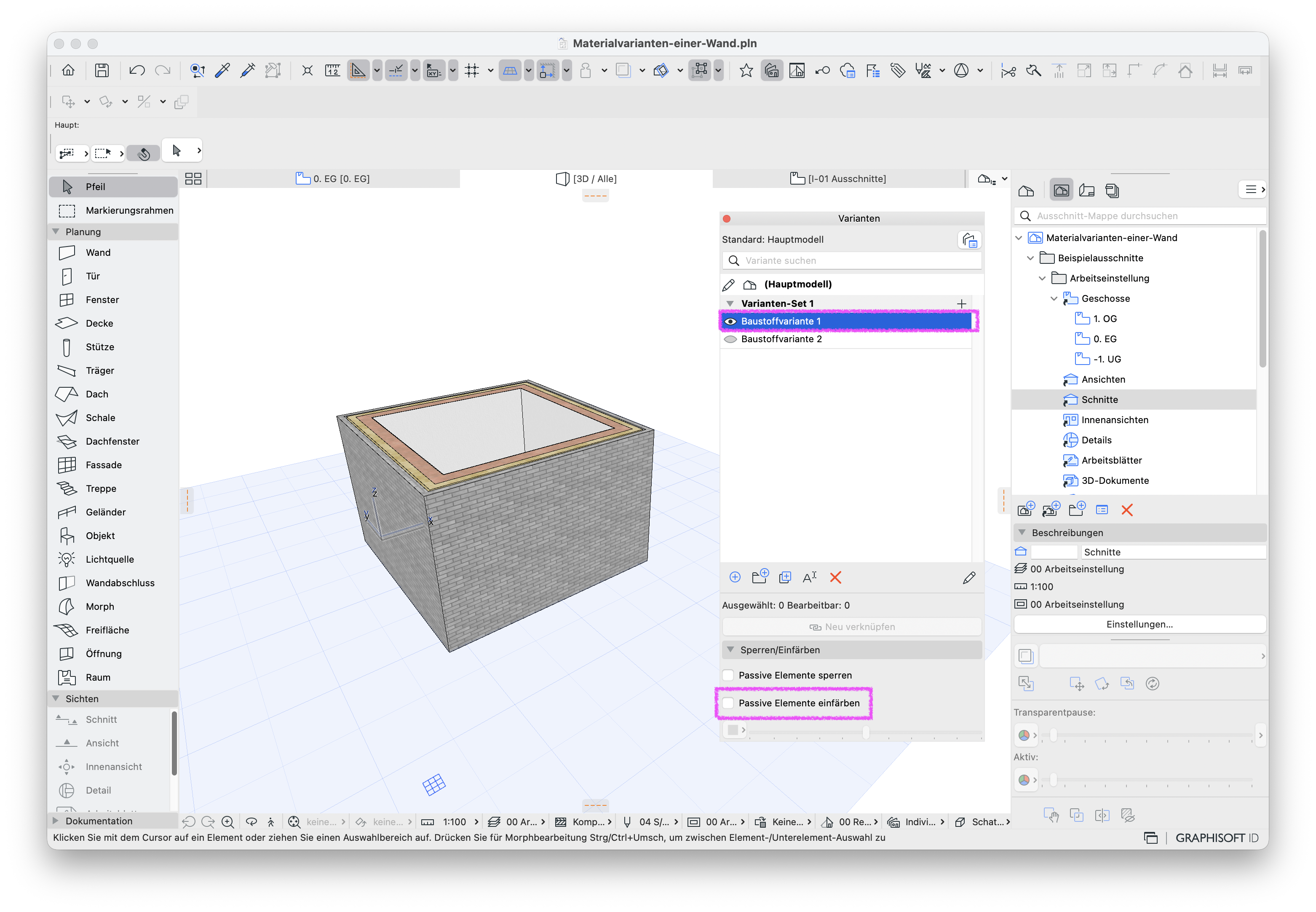

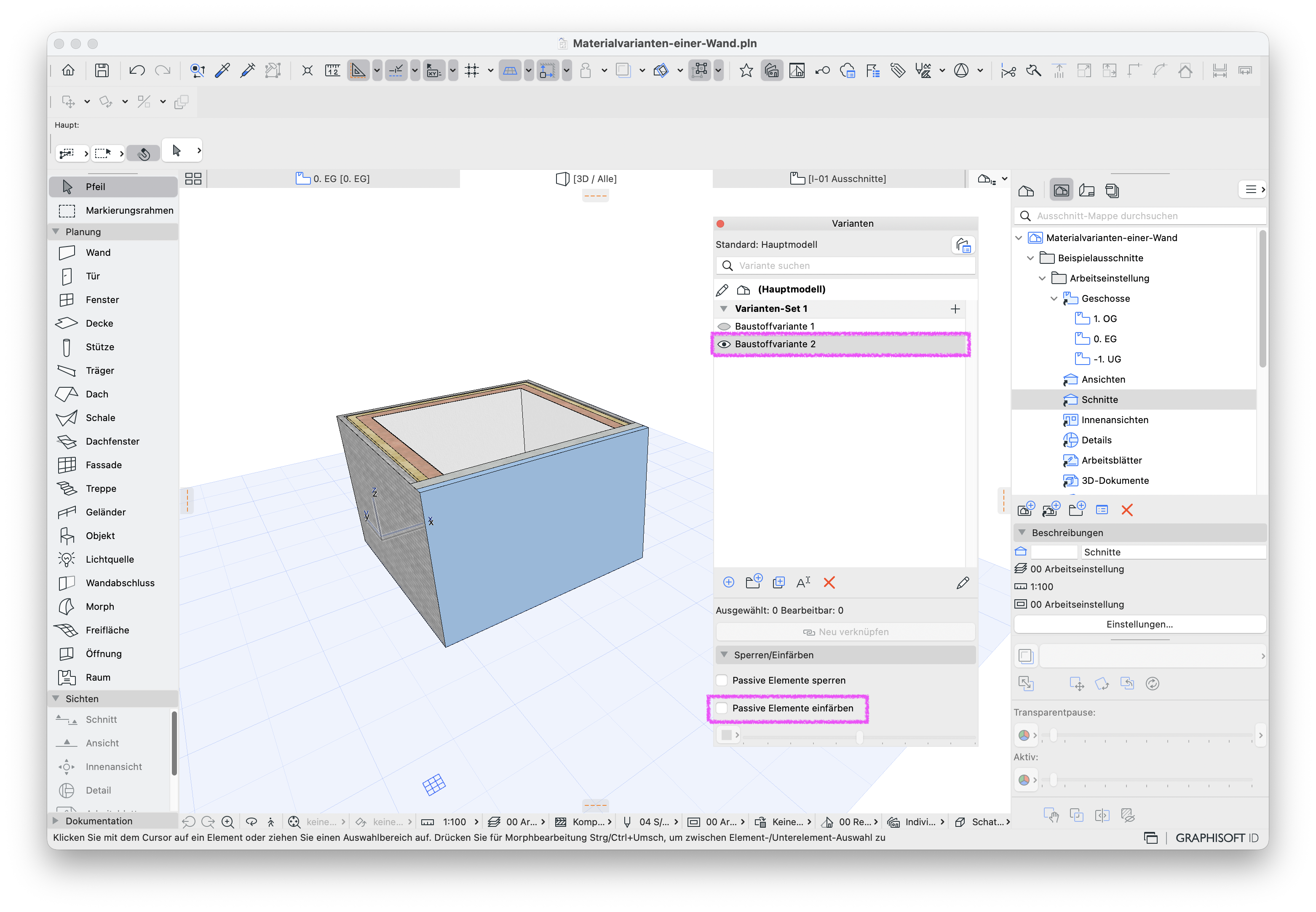

Anschließend kann über die Varianten-Palette oder durch angelegte Varianten-Kombinationen zwischen den Darstellungen gewechselt werden. Varianten-Kombinationen können permanent in Ausschnitten gesichert werden. Über die Schnell-Optionen-Leiste können Varianten-Kombinationen für eine schnelle Prüfung, ohne die Darstellung dauerhaft zu sichern, gewechselt werden.
Hinweis:
Weitere Informationen zur dauerhaften Sicherung von Darstellungen bietet der Artikel Warum und wie wird ein Ausschnitt in Archicad gesichert?
Die graue Einfärbung der Elemente wird durch die Option Passive Elemente einfärben verursacht. Weitere Informationen bietet der Artikel Elemente werden grau eingefärbt.
