Problemstellung

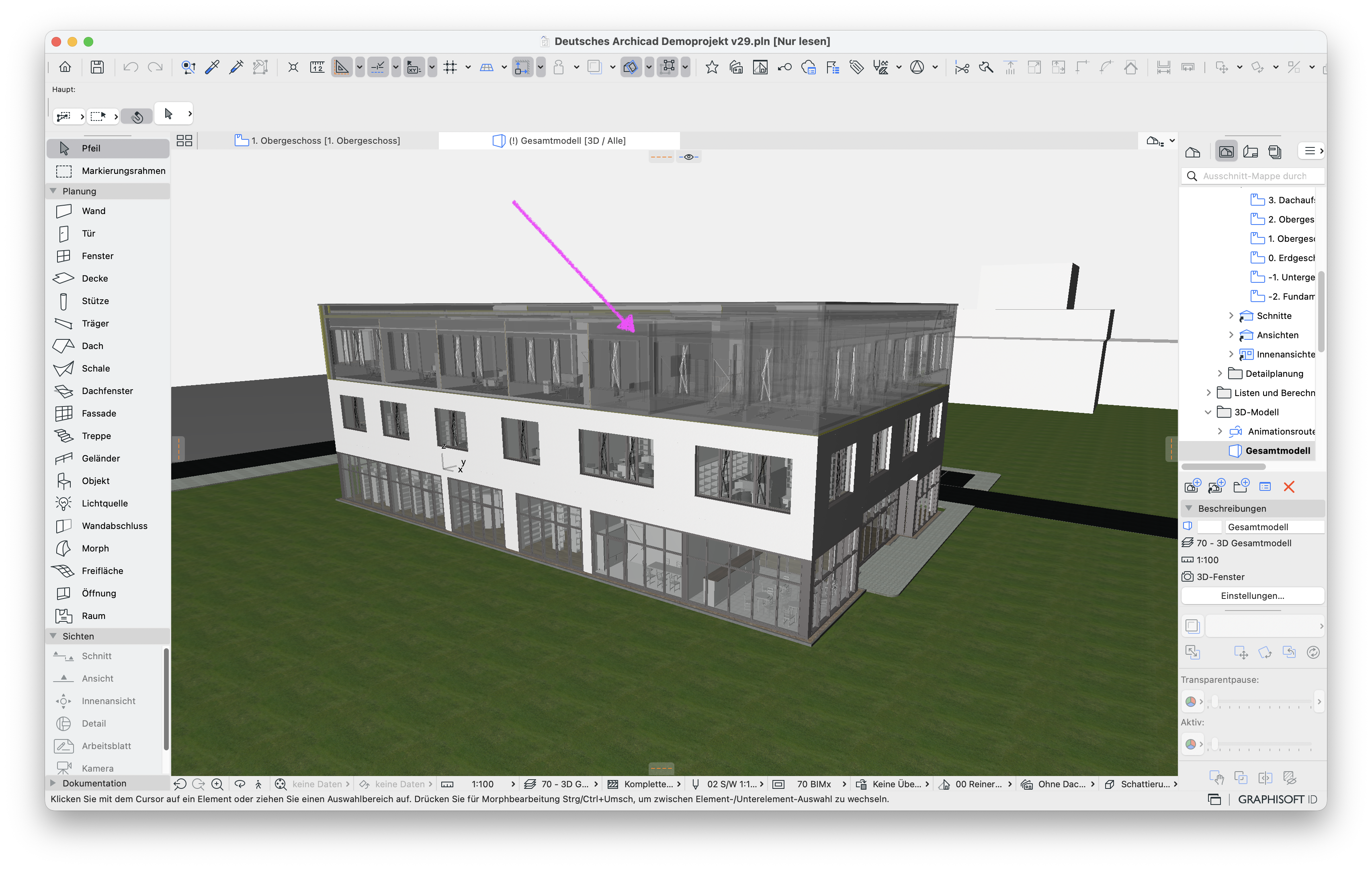

Im Archicad 3D-Modell werden 3D-Elemente plötzlich transparent grau dargestellt. Währenddessen wird im Grundriss, Schnitt oder Ansicht Elemente nur grau dargestellt.
Die graue Darstellung kommt nicht aus der Grafischen Überschreibung oder dem Umbau-Status.

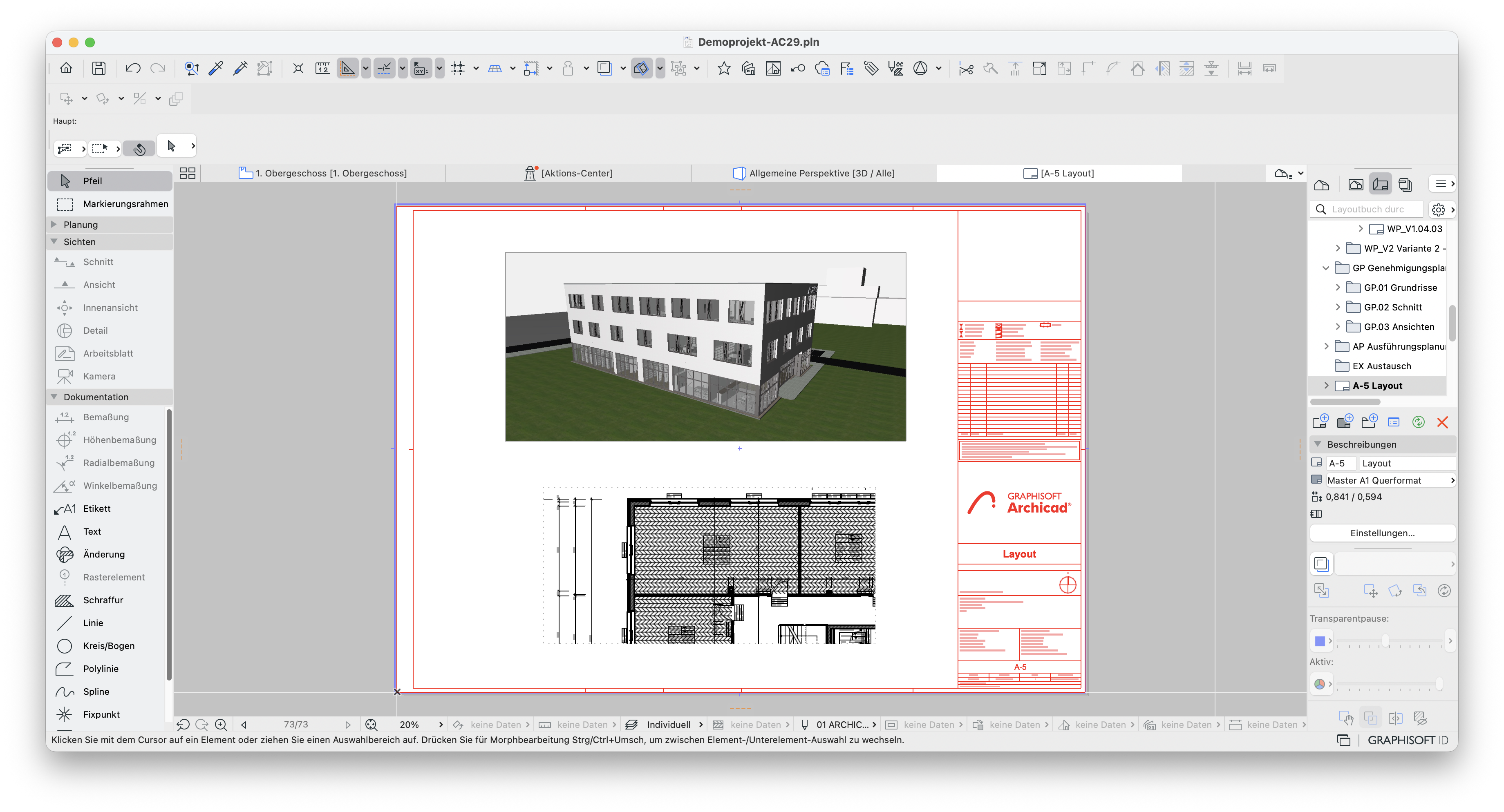

Wenn die Ausschnitte auf den Layout platziert und exportiert werden, werden die tatsächlichen Farben und Oberflächen der Elemente wieder dargestellt:
Troubleshooting
Passive Elemente einfärben deaktivieren
- Fenster > Paletten > Varianten-Palette oder
- Symbolleiste > Varianten-Palette

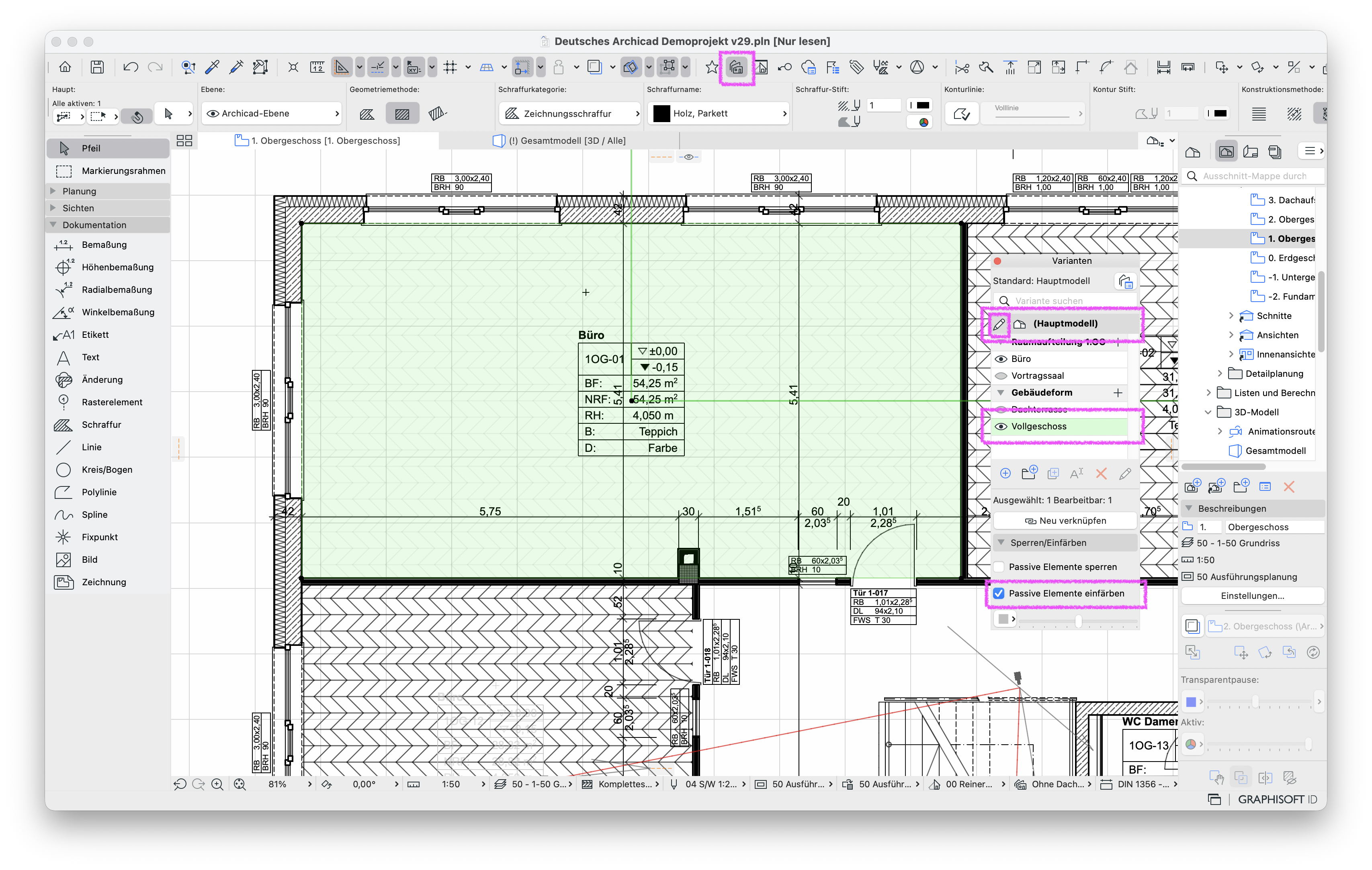

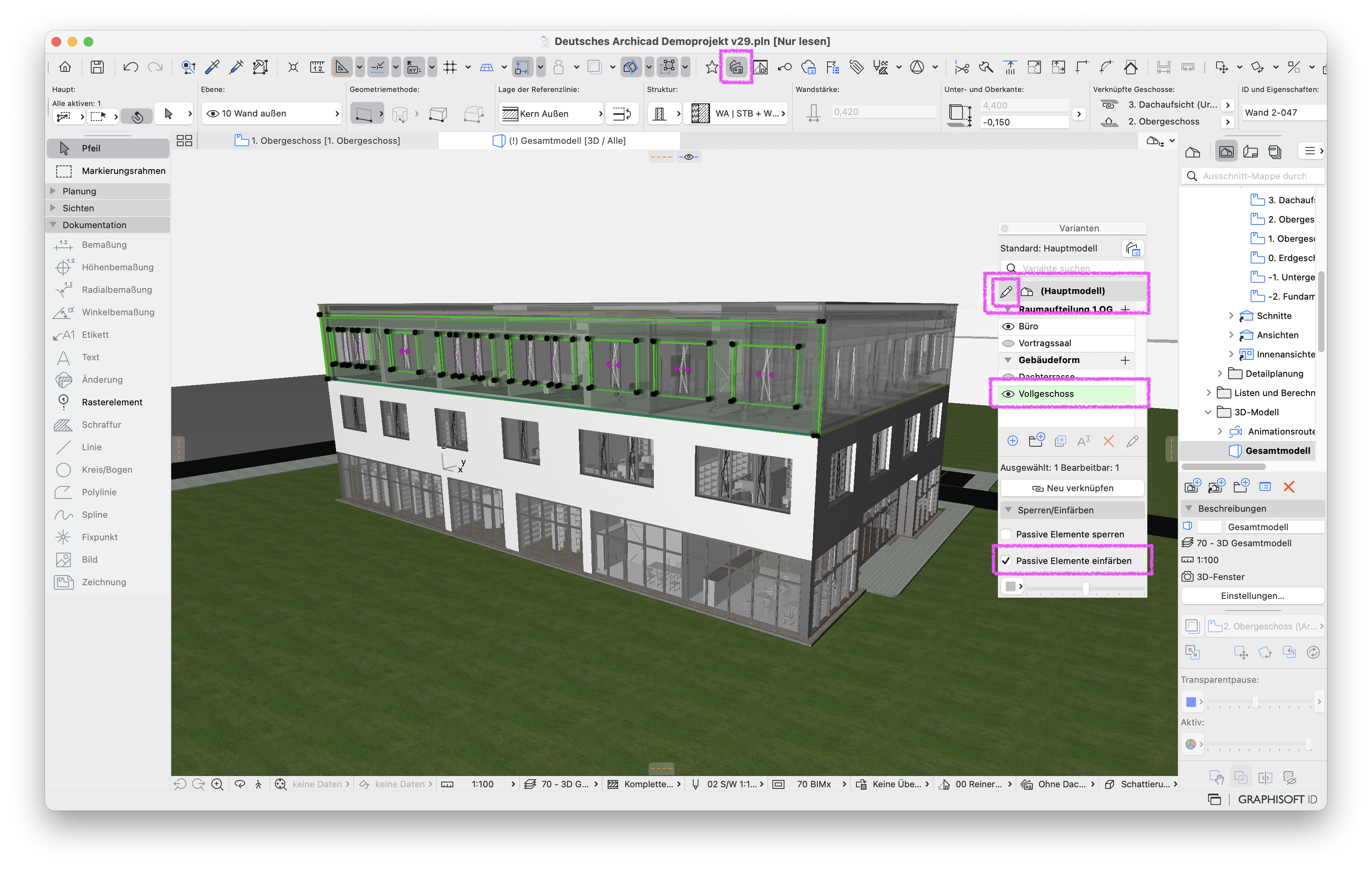

Die Darstellung wird durch die aktive Option Passive Elemente einfärben in der Varianten-Palette verursacht. Die Option mit dem Stift in der Varianten-Palette sind die Hauptelemente. Optionen ohne Stift sind passive Elemente.

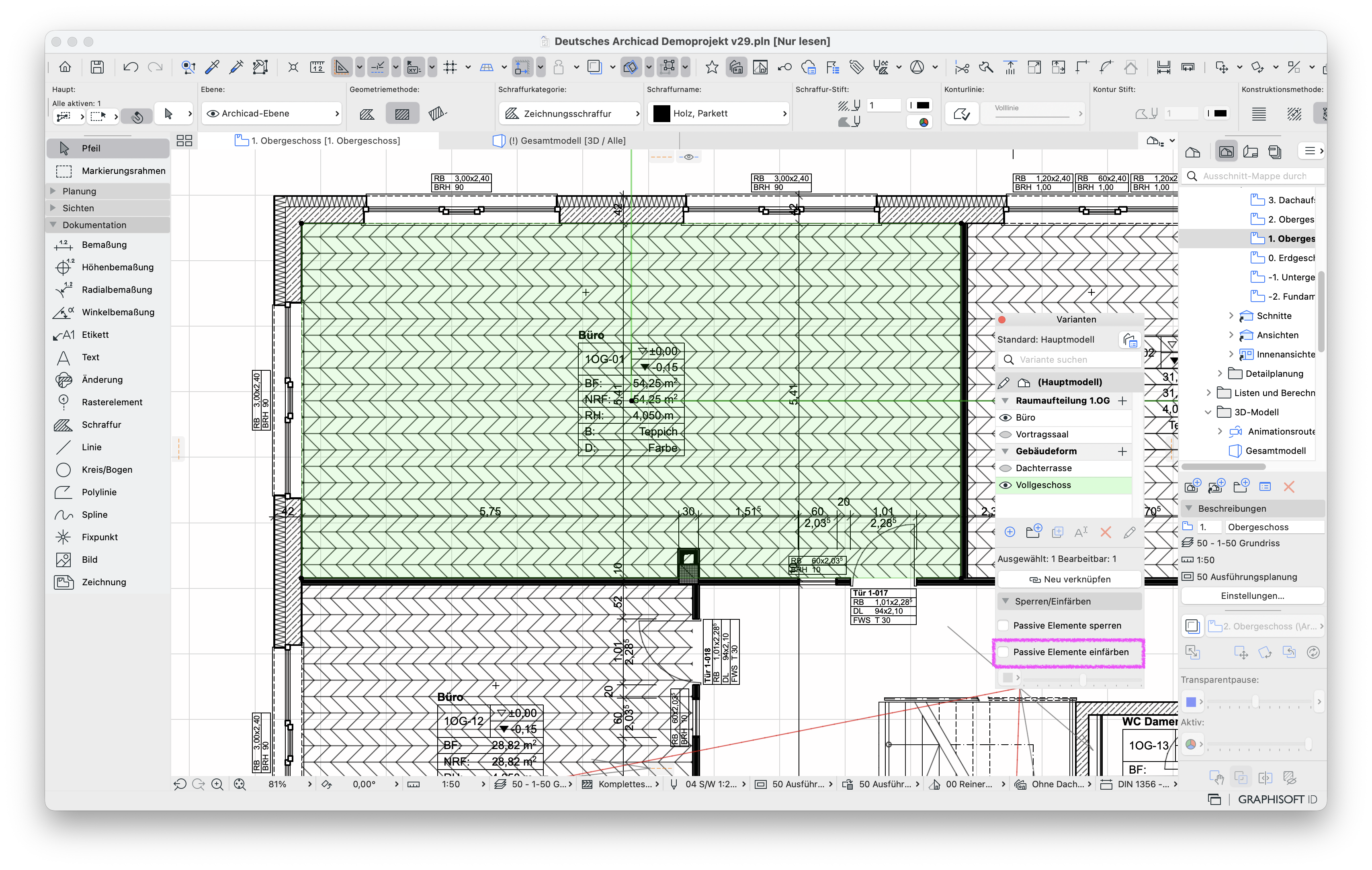

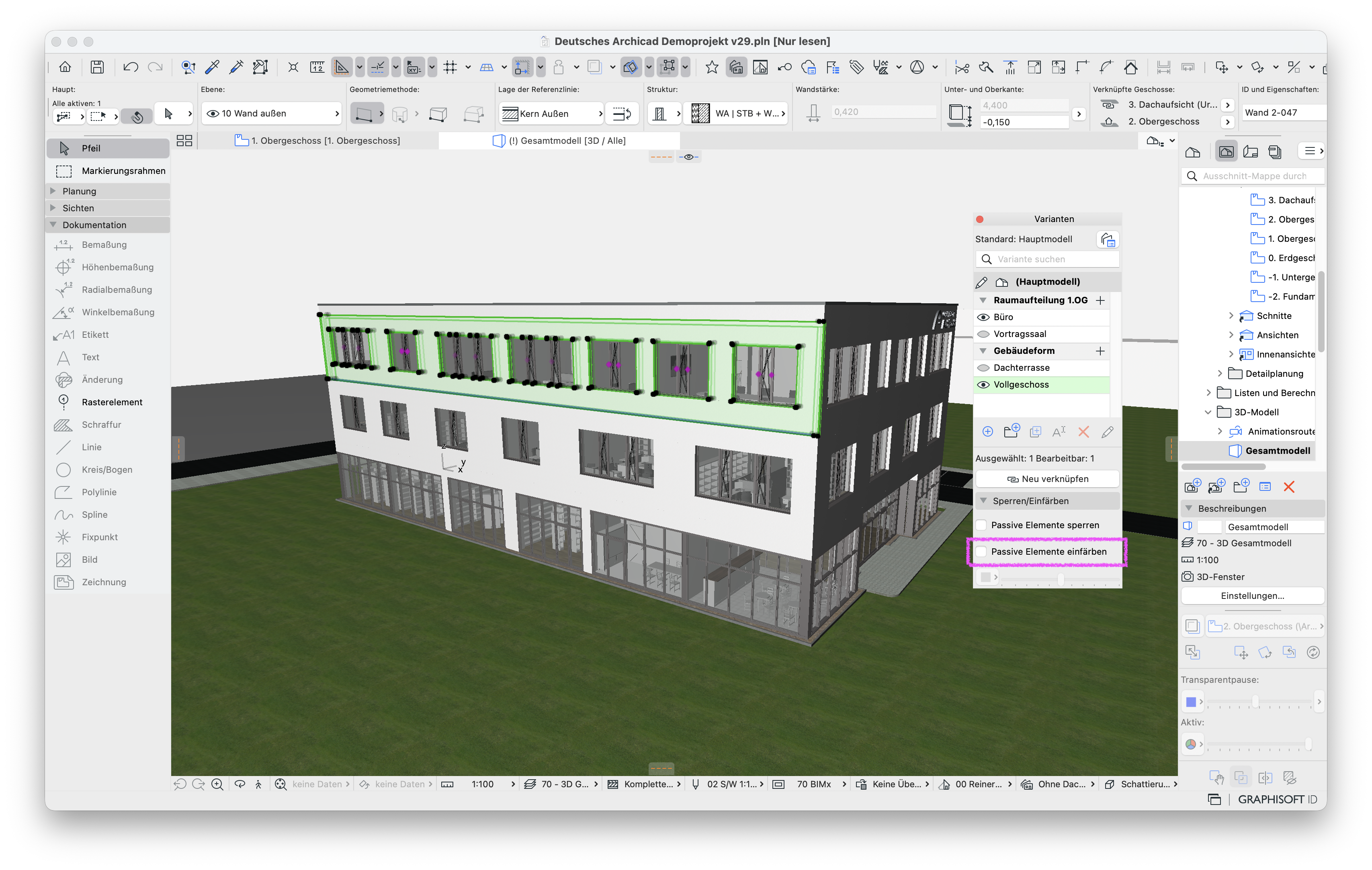

Die Option Passive Elemente einfärben muss in der Varianten-Palette deaktiviert werden, damit die Elemente wieder wie gewohnt dargestellt werden.
Hinweise:
- Wenn ein Teamwork-Projekt freigegeben wird, wird automatisch die Option Passive Elemente einfärben aktiviert.
- Die Farbe wird nur auf dem Bildschirm dargestellt und hat keinen Einfluss auf Layouts oder fertiggestellte exportierte Dokumente. Die Farbe wird in der Varianten-Palette selbst definiert.

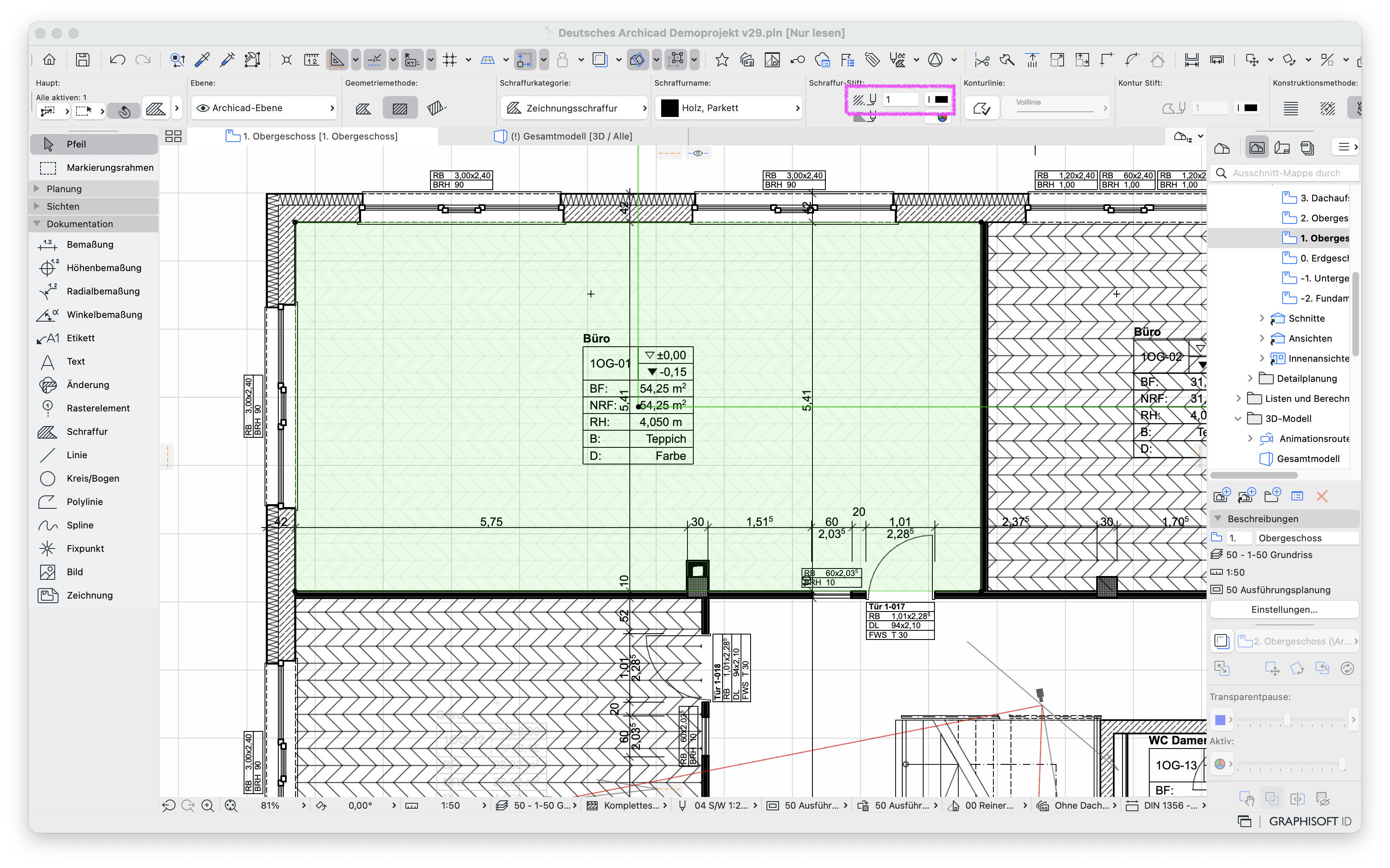

- Wenn weiße Schraffuren grau dargestellt werden, dann kann dieser Artikel weiterhelfen.
