Problemstellung

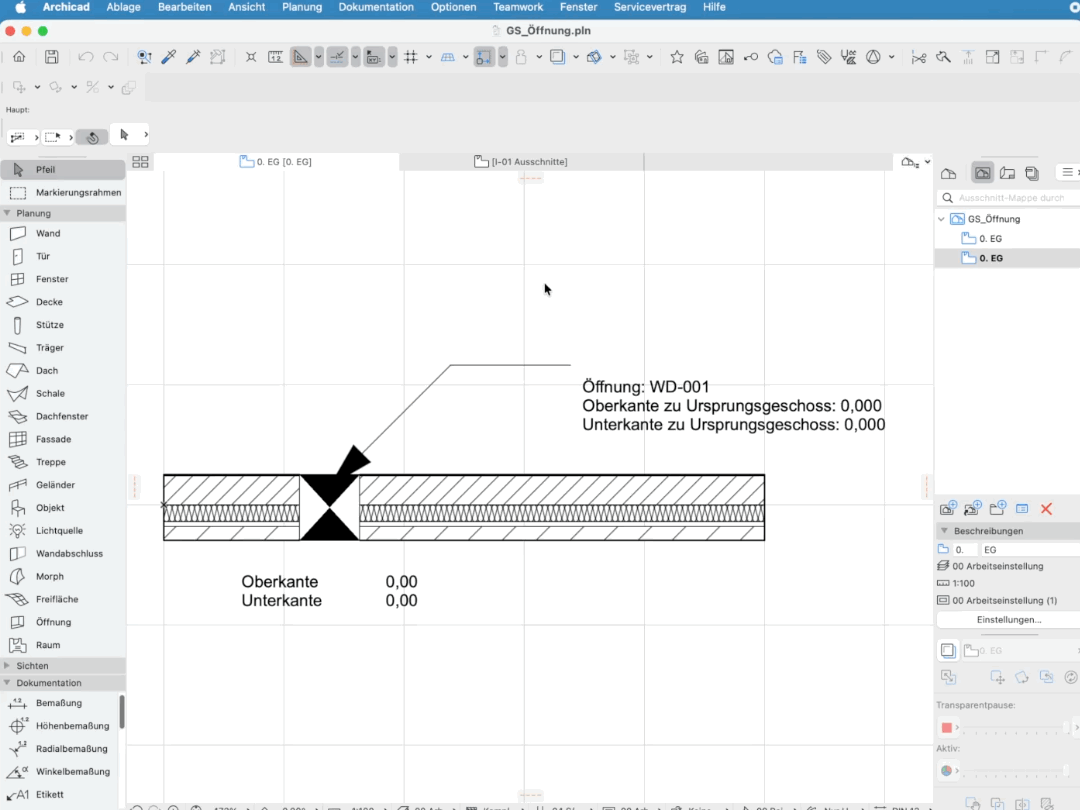

Die Etiketten von Öffnungen verlieren plötzlich den richtigen Wert und werden nur noch mit 0 für z. B. die Parameter Oberkante zu Ursprungsgeschoss oder Unterkante zu Ursprungsgeschoss angezeigt. Erst wenn Neu aufbauen & regenerieren ausgeführt wird, werden die tatsächlichen Werte des Höhenbezugs wieder im Etikett angezeigt.
Troubleshooting
1. Öffnung nicht sichtbar

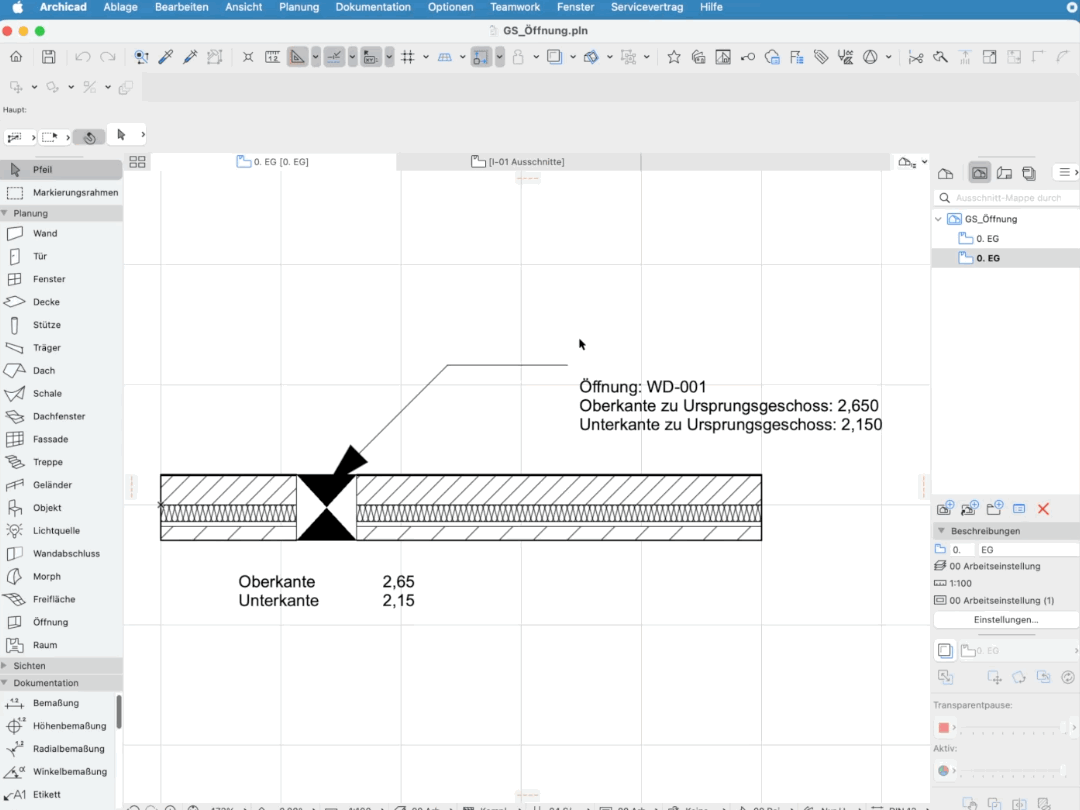

Wenn die Öffnungen nicht sichtbar sind, z. B. weil diese durch die Modelldarstellung, Umbau-Filter oder Varianten-Planung ausgeblendet sind, die Etiketten aber weiterhin sichtbar bleiben und das Modell neu aufgebaut wird, dann wird der Höhenwert des assoziativen Etiketts auf 0 gesetzt. Erst wenn die Öffnung wieder sichtbar ist und das Modell neuaufgebaut und regeneriert wird, erscheint der Höhenwert im Etikett.
Es handelt sich hierbei um ein zu erwartendes Programmverhalten. Damit die Werte immer aktuell sind, sollten die Etiketten, wie im folgenden Schritt 2 beschrieben, assoziativ mit dem Element ausgeblendet werden.
2. Etikett assoziativ ausblenden mit Element

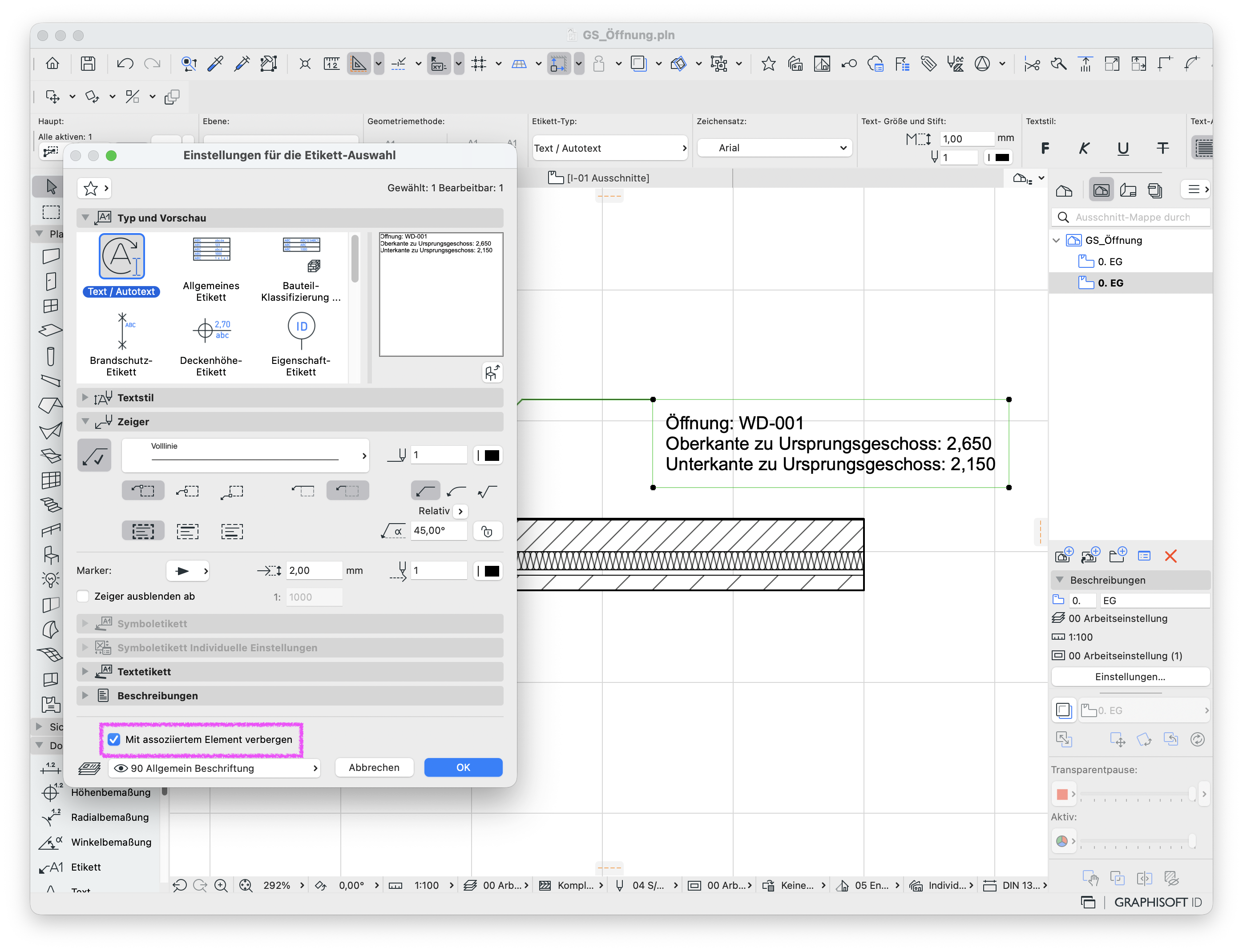

Damit die Werte konsistent erhalten bleiben, sollte in den Etikett-Einstellungen – zu öffnen über die Auswahl des Etiketts und betätigen von Strg+T bzw. Cmd+T – für das Etikett Mit assoziiertem Element verbergen aktiv sein.

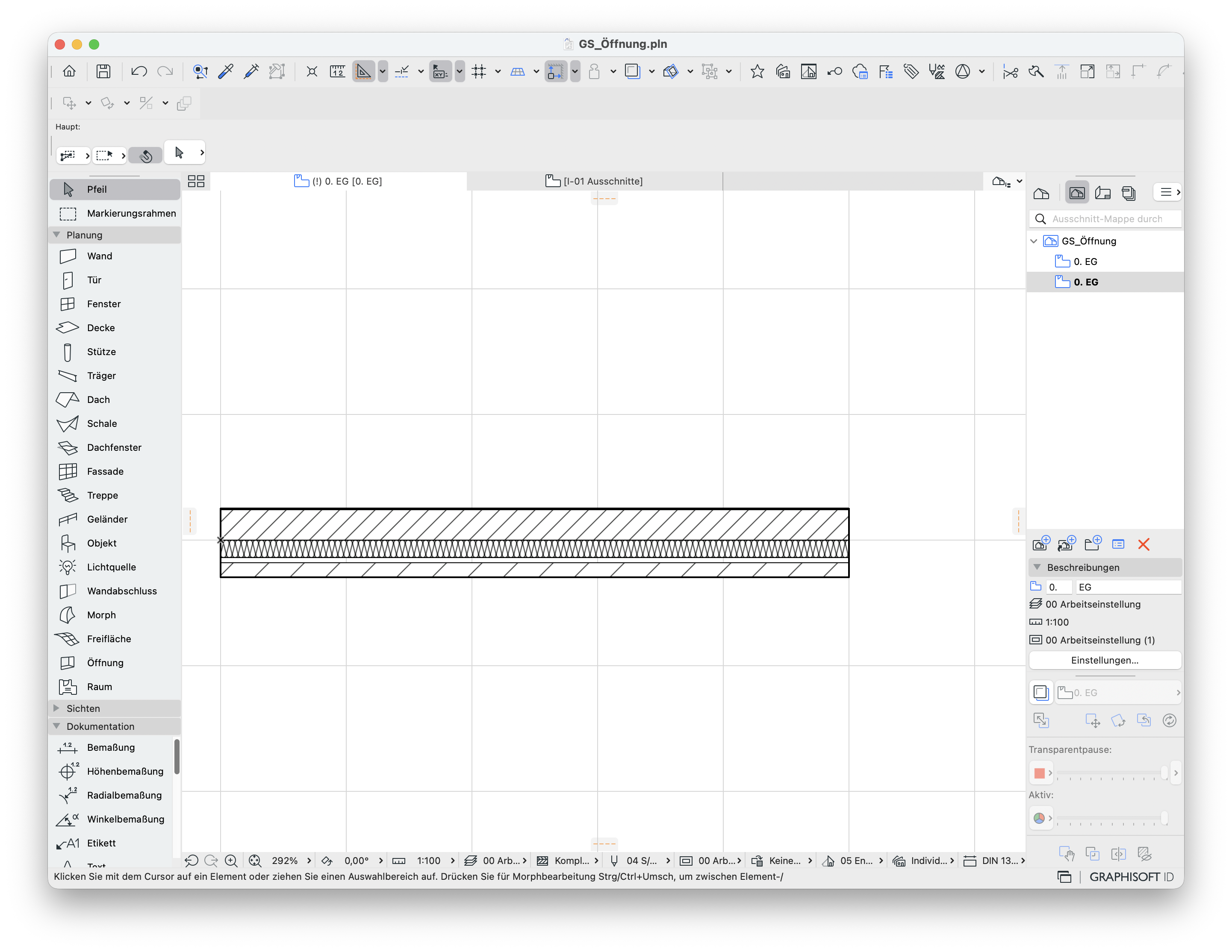

- Wenn die Öffnungen nicht sichtbar sind, wird automatisch die assoziativen Etiketten verborgen.
- Wenn die Öffnungen sichtbar ist, wird der entsprechende Wert in den Etiketten angezeigt.
Hinweis:
Standardmäßig ist die Option Mit assoziiertem Element verbergen in den Etikett-Einstellungen aktiv.
3. Warum neu aufbauen & regenerieren hilft
Wenn die Öffnung wieder eingeblendet wird, wird nicht automatisch das Modell so aktualisiert, dass der Wert sofort angezeigt wird. Unter Umständen muss erst Ansicht > Neuaufbau > Neu aufbauen & regenerieren (F5) betätigt werden, damit der gewünschte Wert wieder angezeigt wird.
Das liegt daran, dass der Befehl Neu aufbauen & regenerieren Archicad dazu zwingt, das aktive Fenster vollständig auf Basis des Modells mit neu berechneter Darstellung aufzubauen. Je nach Modellneuaufbau-Optionen in der Arbeitsumgebung und den Sicht-Einstellungen wird nicht jede Änderung sofort und überall vollständig neu aufgebaut. Das bedeutet, dass Neu aufbauen & regenerieren eine komplette Neuberechnung der Fensterdarstellung durchführt und korrigiert so die Anzeige.
